A Schneider Electric Harmony XB5 választókapcsoló fej az ipari automatizálás és vezérlőrendszerek tökéletes megoldása, amely egyedülálló funkcionalitást és megbízhatóságot kínál. A ZB5AD806 modell a Harmony XB5 sorozat tagjaként a prémium minőségű kezelőelemek minden előnyével rendelkezik, miközben rugalmas felhasználási lehetőségeket biztosít különböző ipari környezetben.

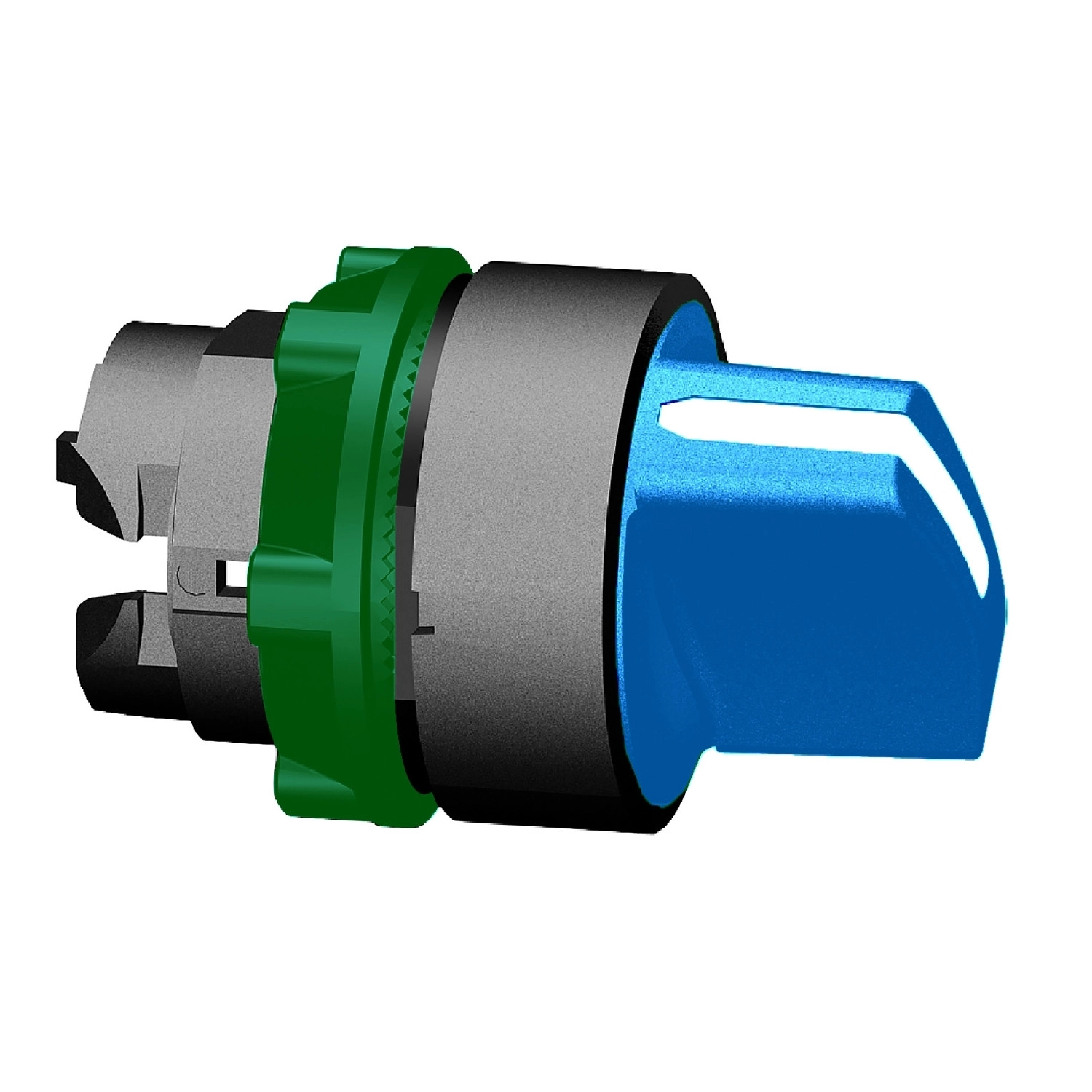

Ez a kék színű, 3 pozíciós választókapcsoló fej Ø22 mm-es szerelőfuratba illeszthető, és jobbról középre rugós visszatéréssel rendelkezik. A sötétszürke műanyag előlappal és kerettel rendelkező eszköz +/-45°-ban forgatható, biztosítva a precíz kezelést. Az alapelem formája kör alakú, ami ergonomikus kialakítást és könnyű kezelhetőséget biztosít. A standard kék fogantyúval ellátott fejegység tökéletesen illeszkedik az ipari környezetbe, miközben egyértelmű vizuális visszajelzést ad a kapcsoló állapotáról.
A ZB5AD806 választókapcsoló fej műszaki paraméterei lenyűgözőek. Az eszköz 1 millió kapcsolási ciklust képes teljesíteni, ami kiemelkedő mechanikai élettartamot jelent. A kapcsoló IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szerint, továbbá NEMA 13 és NEMA 4X besorolással is bír, így kiválóan ellenáll a pornak, víznek és akár a nagynyomású mosásnak is (akár 7000000 Pa 55°C-on, 0,1 m távolságból). Az IK06 ütésállósági fokozat pedig a mechanikai behatásokkal szembeni ellenállóképességet garantálja. A kapcsoló -40...+70°C közötti üzemi és tárolási hőmérsékleten használható, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít.
A ZB5AD806 modul különféle elektromos összeállításokkal használható (C3, C4, C5, C6, C7, C8, C11, SF1, SR1 kódoknak megfelelően), ami nagy rugalmasságot biztosít a különböző alkalmazásokhoz. A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, JIS C8201-1 és JIS C8201-5-1 előírásainak, valamint rendelkezik DNV, CSA, BV, LROS és UL tanúsítványokkal is. Ellenáll az 5 gn rezgésnek 2-500 Hz tartományban, és akár 30-50 gn ütésállóságot biztosít, ami ipari környezetben kiemelkedő teljesítménynek számít.
A Harmony XB5 ZB5AD806 választókapcsoló fej ideális választás ipari vezérlőpultokhoz, gépekhez, automatizált gyártósorokhoz, energetikai berendezésekhez és minden olyan alkalmazáshoz, ahol megbízható, hosszú élettartamú és precíz kezelőelemre van szükség. A termék kompatibilis a Schneider Electric XALD és XALK sorozatú állomásokkal, így könnyen integrálható meglévő rendszerekbe is. Ha egy robusztus, hosszú élettartamú és megbízható választókapcsolóra van szükséged, a Schneider Electric ZB5AD806 modell tökéletes választás.
Schneider Electric Harmony XB5 - ZB5AD806 - műanyag választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Minimális rendelési mennyiség: 1
Jelzőegység fej formája: Kerek
Működési jellemzők
Működtető típusa: Jobbról középre rugós visszatérés
Működtető kivitele: Kék standard fogantyú
Pozíció információ: 3 állás +/- 45°
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 46 mm
Teljesítmény
Mechanikai élettartam: 1000000 ciklus
Kompatibilitás
Állomás név: XALD 1...5 kivágás, XALK 2...5 kivágás
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklete: -40...70 °C
Üzemi környezeti levegő hőmérséklete: -40...70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Környezeti állóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
