A Schneider Electric Harmony XB5 választókapcsoló fej (ZB5AD804C0) egy prémium minőségű ipari kapcsolóelem, amely kiváló megbízhatóságot és tartósságot biztosít különböző ipari környezetekben és automatizálási rendszerekben. Ez a kompakt, 22 mm átmérőjű műanyag választókapcsoló fej tökéletes választás ipari kapcsolószekrények, vezérlőpanelek és gépvezérlő pultok építéséhez, ahol a robusztus kialakítás és a megbízható működés alapvető követelmény.

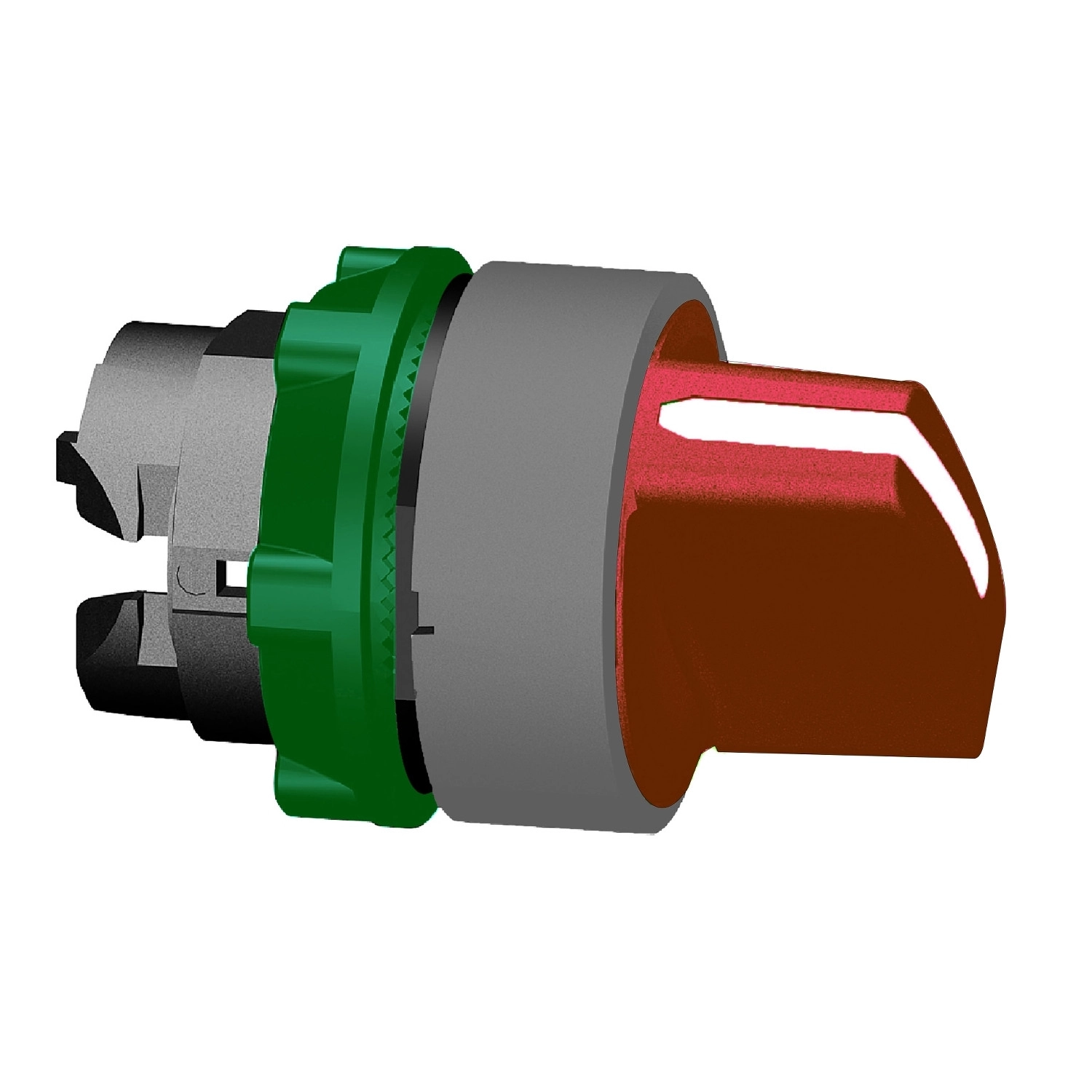

A ZB5AD804C0 választókapcsoló fej szürke előlappal és piros standard fogantyúval rendelkezik, amely egyszerre biztosítja a kiváló láthatóságot és a biztonságos kezelést. A termék három állású (+/- 45°) pozicionálást tesz lehetővé, és rendelkezik egy automatikus visszatérő funkcióval, amely jobbról középre állítja vissza a kapcsolót elengedés után. Ez a funkció különösen hasznos olyan alkalmazásoknál, ahol a pillanatnyi vezérlés és az automatikus alapállapotba való visszatérés szükséges - például ideiglenes funkciók aktiválásához vagy egyes gépfunkciók rövid idejű bekapcsolásához.
A Schneider Electric Harmony XB5 termékcsalád részeként a ZB5AD804C0 választókapcsoló fej számos elektromos összeállítási lehetőséget kínál: használható különböző kontaktusblokkokkal (egyes és dupla blokkokkal), amelyeket elöl vagy hátul lehet felszerelni. A termék kompatibilis a C3, C4, C5, C6, C7, C8, C11, SF1, SR1 elektromos összeállítási kódokkal, így rugalmasan alkalmazható különböző kapcsolási igényekhez. A kapcsoló pontos kontaktus-szekvenciát biztosít a három állásban (315°, 0°, 45°), a megfelelő NO/NC állapotokkal, amelyek a dokumentációban részletesen specifikáltak.
A ZB5AD804C0 választókapcsoló fej kiemelkedő műszaki jellemzőkkel rendelkezik: IP67 védettségi fokozat az IEC 60529 szerint, ami teljes porvédelmet és átmeneti vízbemerítés elleni védelmet jelent; NEMA 13 és NEMA 4X védettség; valamint IK06 mechanikai ütésállóság. A termék rendkívül strapabíró, 1 000 000 ciklusos mechanikai élettartammal rendelkezik, és ellenáll akár 7000000 Pa nyomású magasnyomású mosásnak 55 °C-on, 0,1 m távolságból. Széles, -40...+70 °C közötti működési hőmérséklet-tartománya lehetővé teszi a használatát különböző környezeti feltételek mellett.
A Schneider Electric Harmony XB5 ZB5AD804C0 választókapcsoló fej számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1 és JIS C8201-1 előírásokat. A termék rendelkezik DNV, CSA, BV, LROS (Lloyds Register of Shipping) és UL listázott tanúsítványokkal, ami biztosítja a globális elfogadottságot és a különböző iparágakban való alkalmazhatóságot. Ezen felül a kapcsoló kiváló rezgésállósággal rendelkezik (5 gn, f=2...500 Hz az IEC 60068-2-6 szerint), és kiemelkedő ütésállósággal (30 gn 18 ms-ig és 50 gn 11 ms-ig félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint).
Schneider Electric Harmony XB5 ZB5AD804C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Előlap anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fejforma: Standard
Kezelőprofil: Piros standard fogantyú
Kapcsoló típusa: Jobbról középre rugós visszatérő
Kapcsolási pozíciók száma: 3 pozíció +/- 45°
Műszaki paraméterek
CAD méretek (Sz × Ma × Mé): 29 mm × 29 mm × 46 mm
Mechanikai élettartam: 1000000 ciklus
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Elektromos összetétel
Elektromos összetételi kódok:
C3: <6 kontaktus egyes blokkok használatával, elöl szerelve
C4: <6 kontaktus egyes és dupla blokkok használatával, elöl szerelve
C5: <5 kontaktus egyes blokkok használatával, elöl szerelve
C6: <5 kontaktus egyes és dupla blokkok használatával, elöl szerelve
C7: <4 kontaktus egyes blokkok használatával, elöl szerelve
C8: <4 kontaktus egyes és dupla blokkok használatával, elöl szerelve
C11: <3 kontaktus egyes blokkok használatával, elöl szerelve
SF1: <3 kontaktus egyes blokkok használatával, elöl szerelve
SR1: <3 kontaktus egyes blokkok használatával, hátul szerelve
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Tanúsítványok és szabványok
Alkalmazott szabványok: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL listázott
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
