A Schneider Electric Harmony XB5 termékcsalád ZB5AD803C0 típusú választókapcsoló feje kiemelkedő minőséget képvisel az ipari kapcsolóelemek között. Ez a precíziós műszaki megoldás ideális választás vezérlőpanelekbe és kapcsolószekrényekbe történő beépítéshez, ahol a megbízható működés és a hosszú élettartam alapvető követelmény.

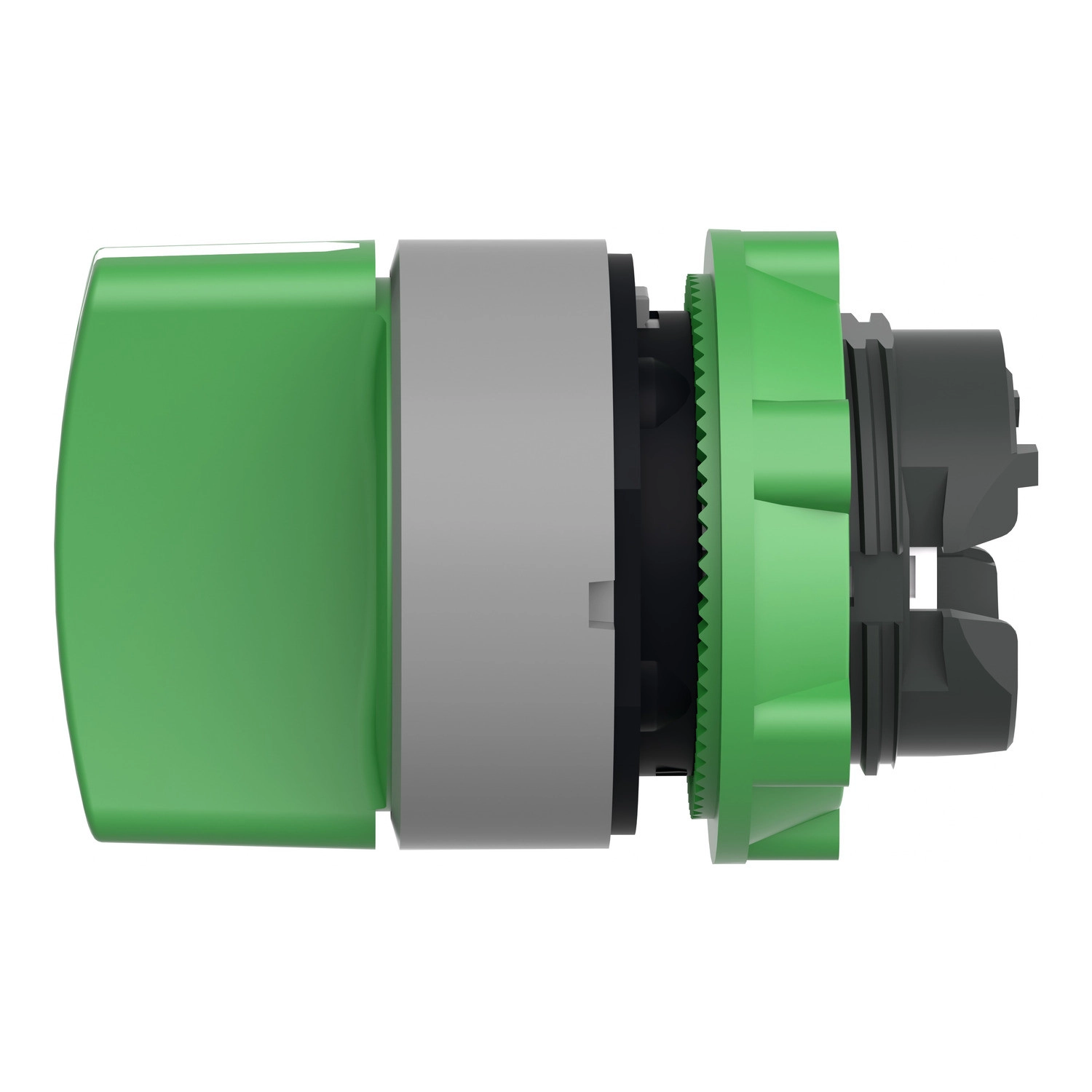

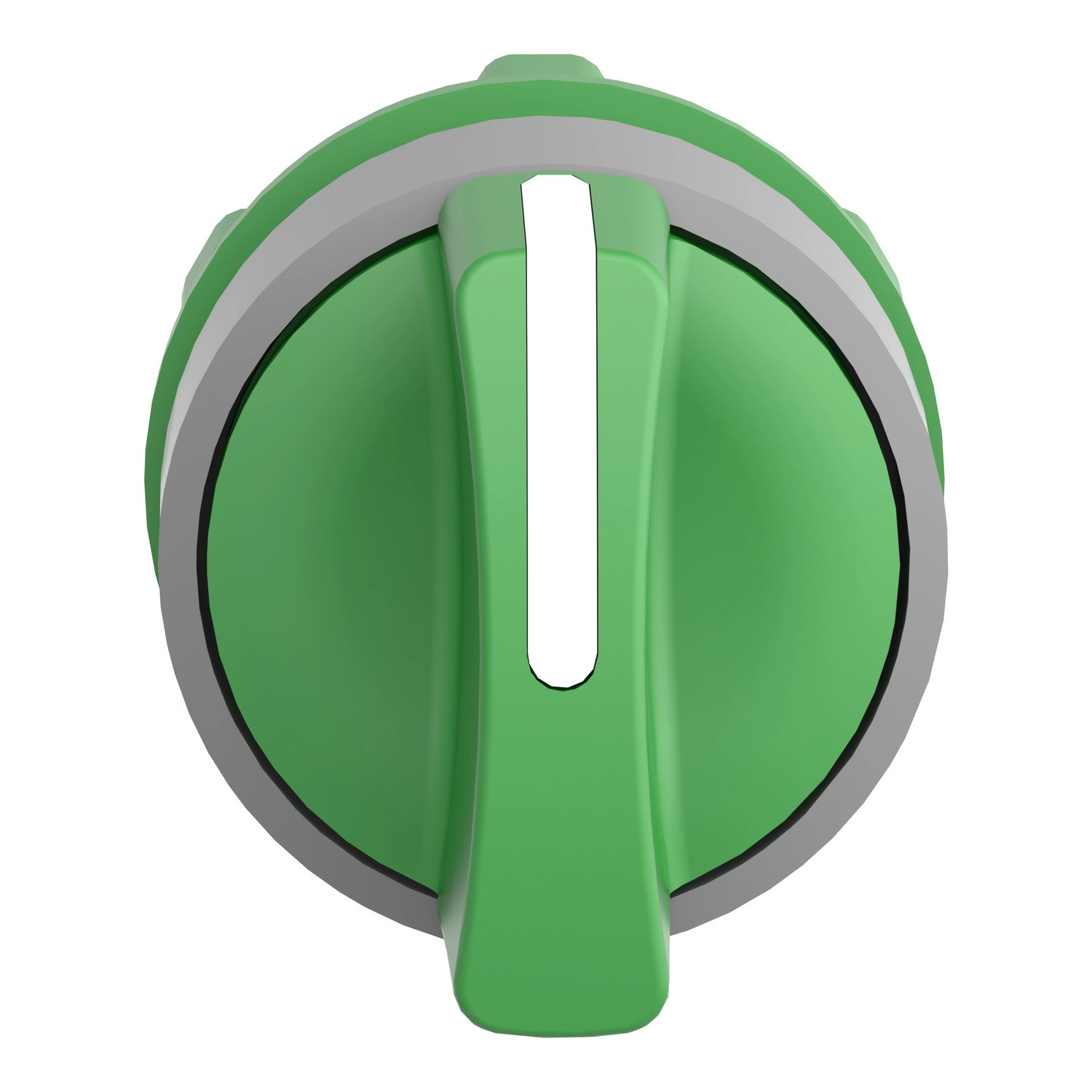

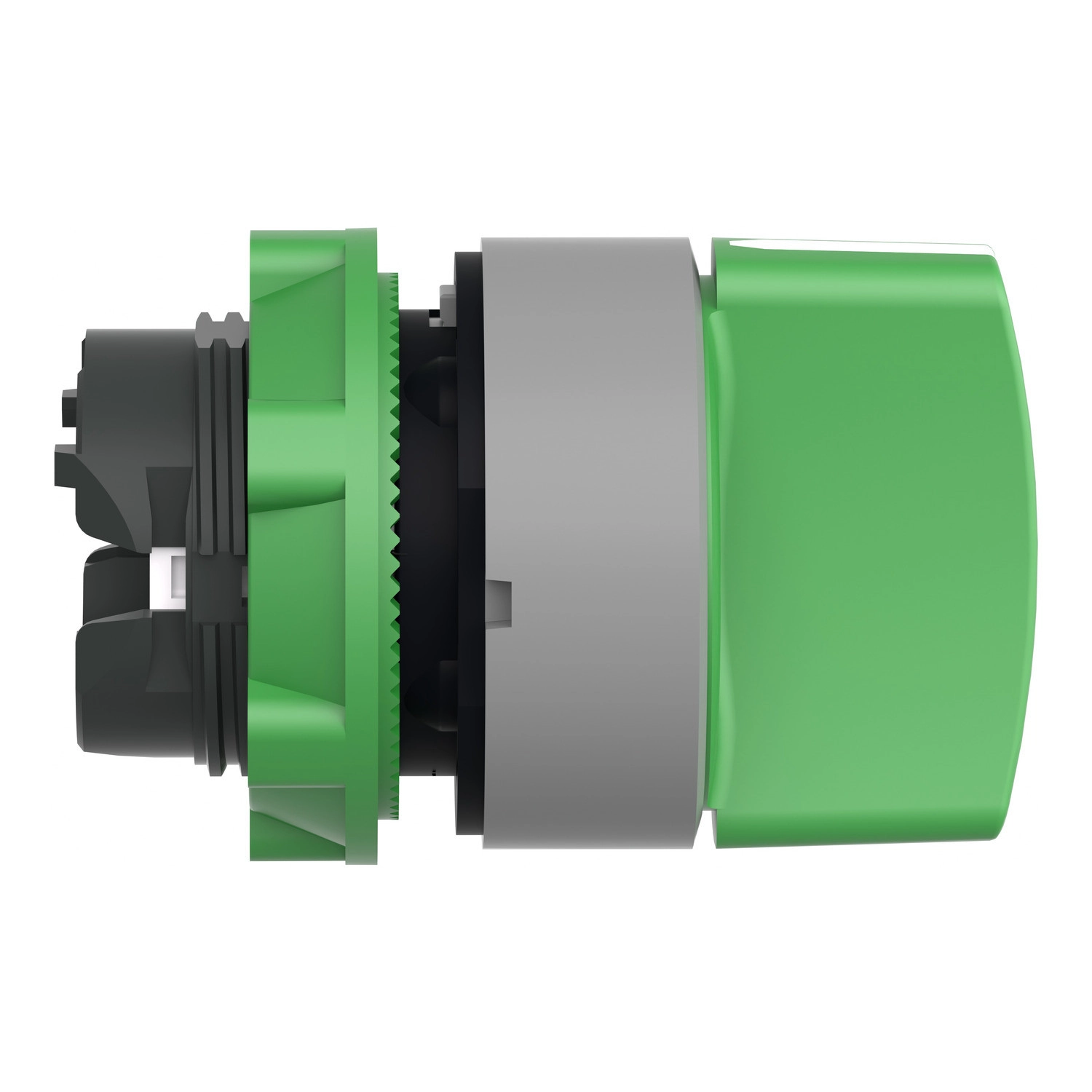

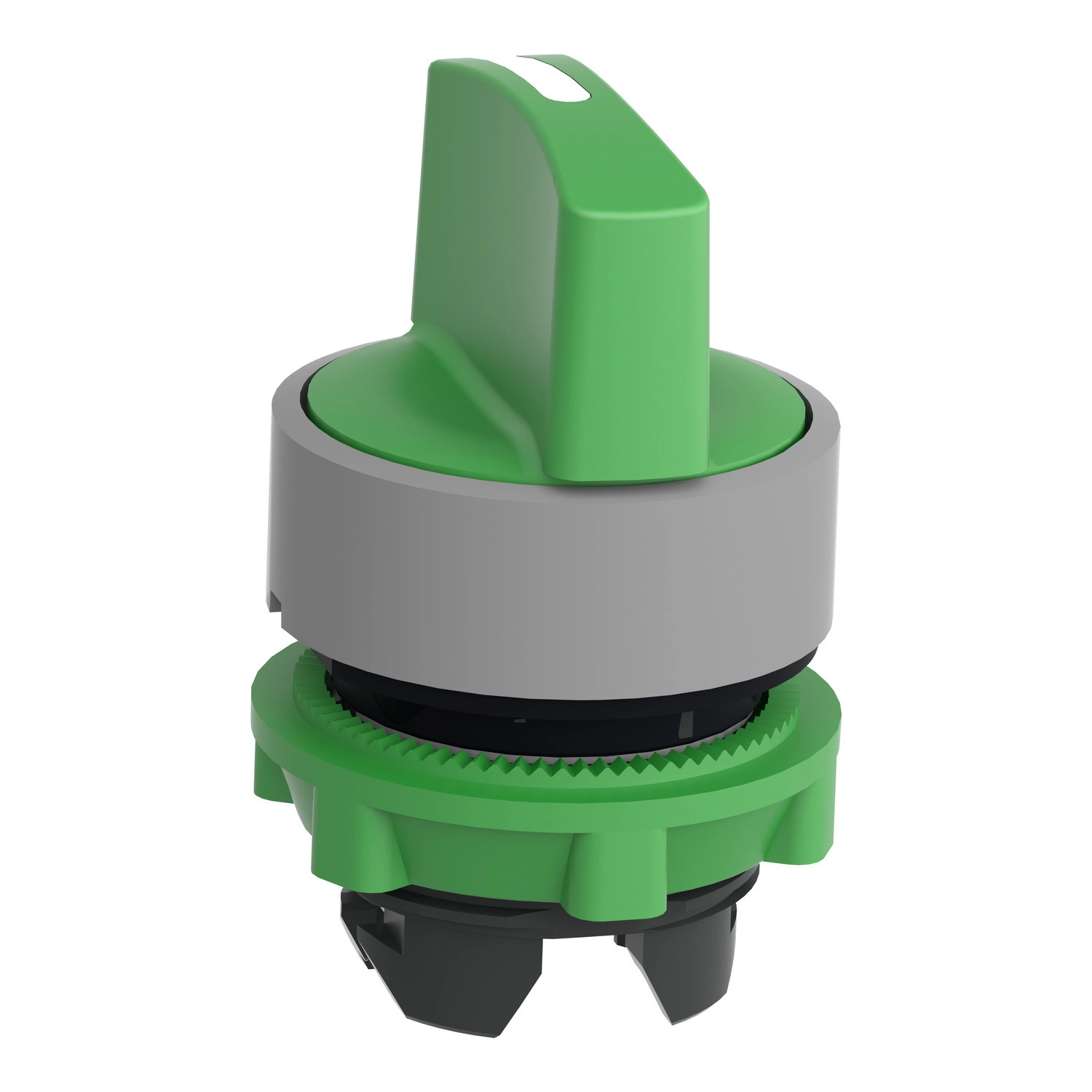

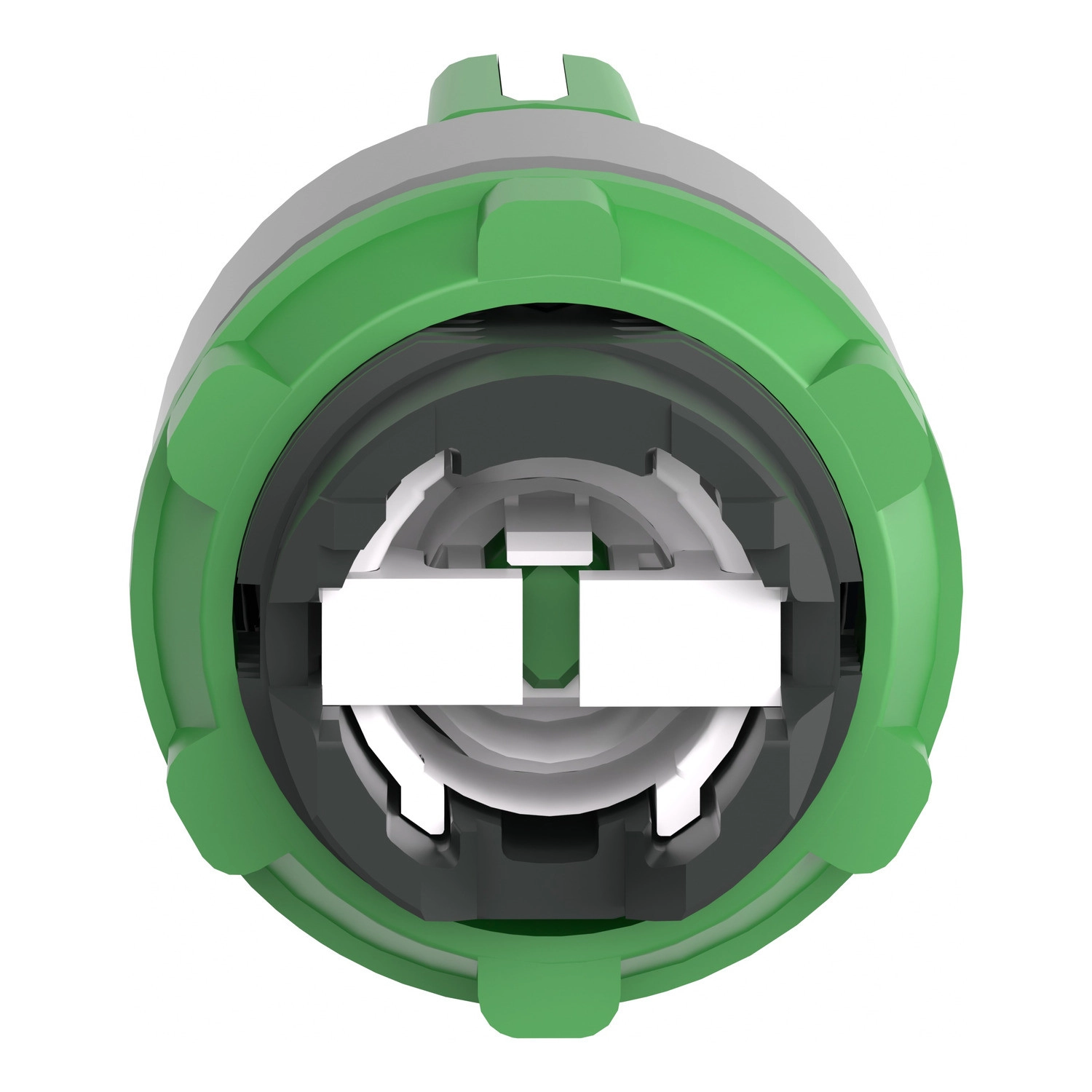

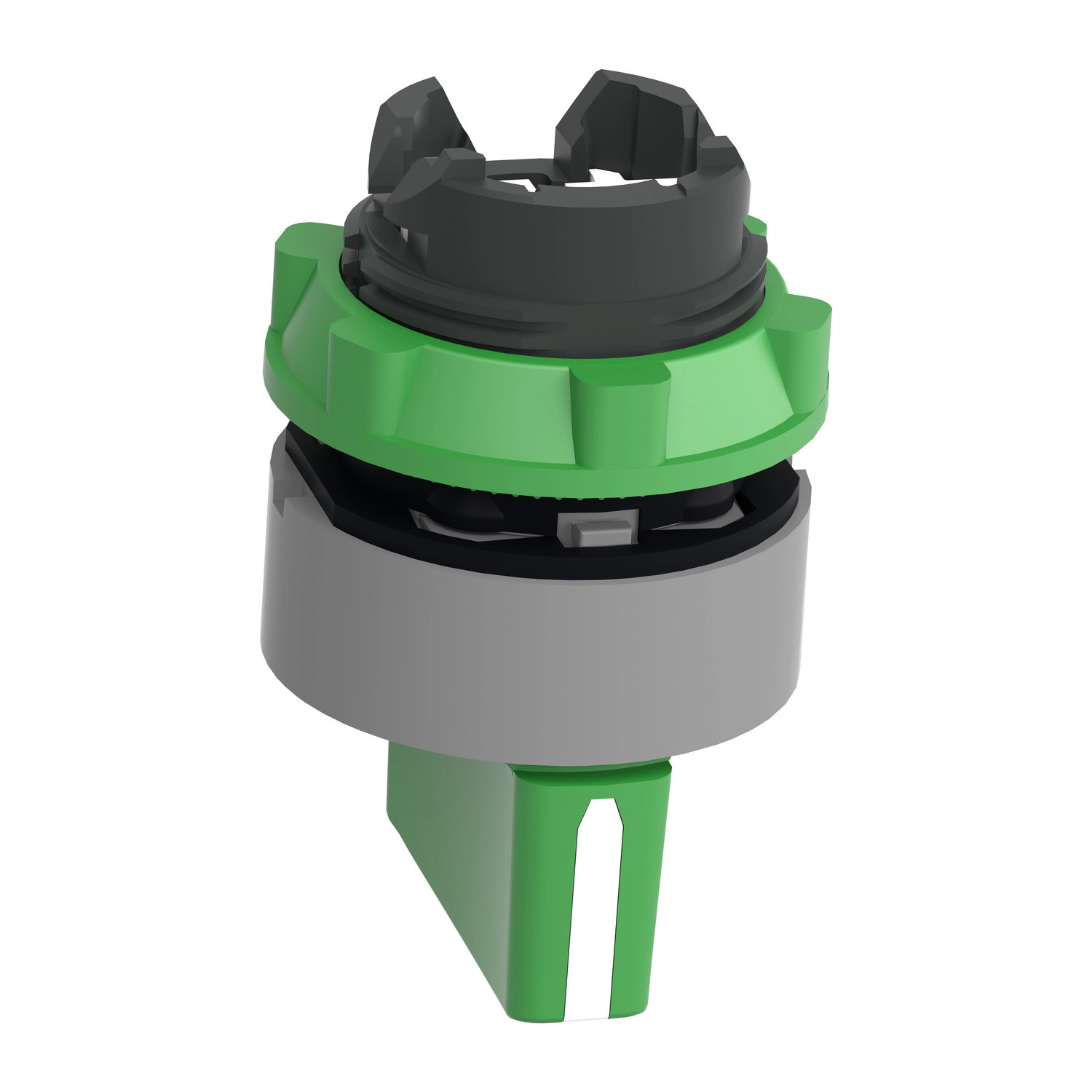

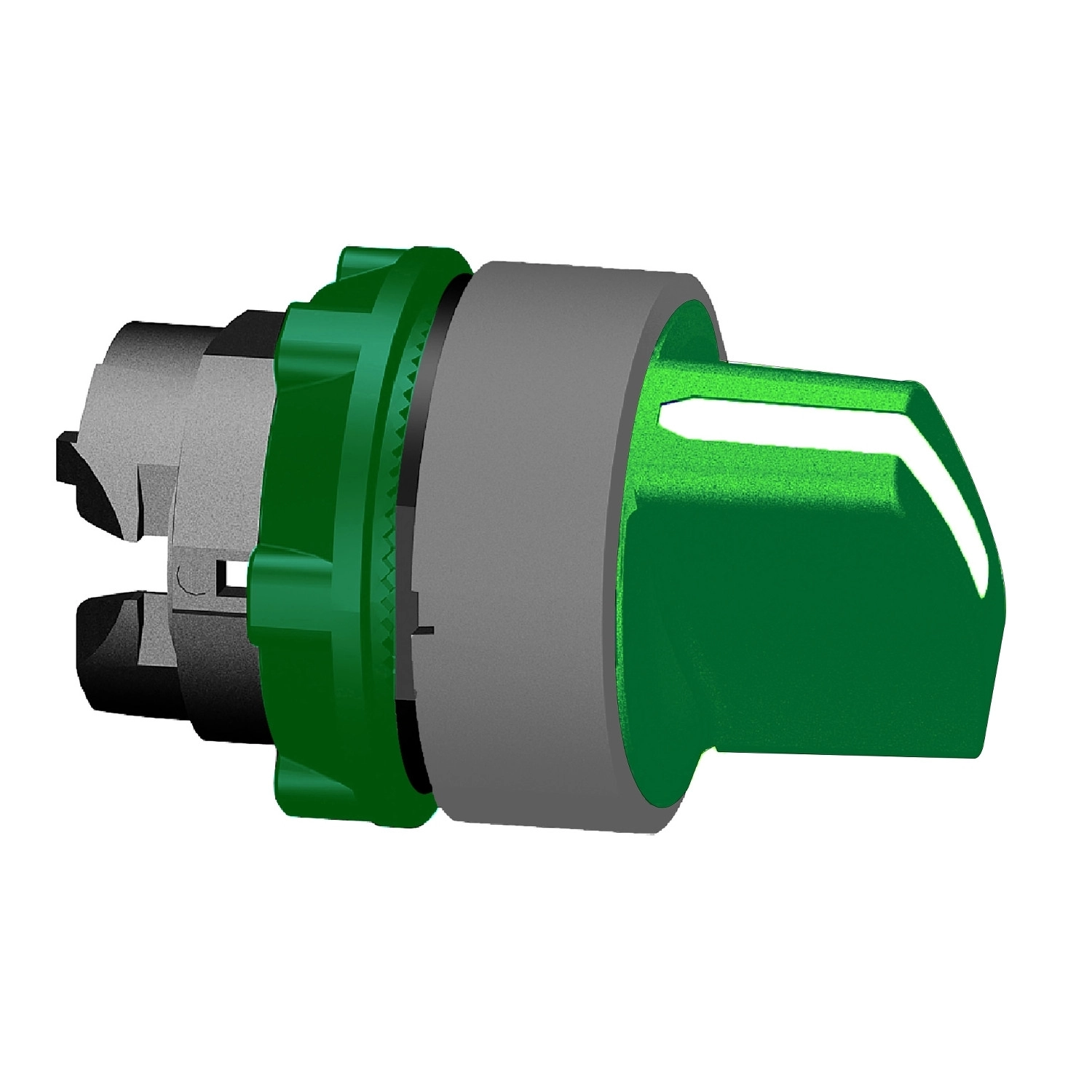

A ZB5AD803C0 egy 22 mm átmérőjű, zöld színű, standard műanyag választókapcsoló fej, amely szürke színű kerettel rendelkezik. A termék egyik legfontosabb műszaki jellemzője a jobbról középre automatikusan visszatérő rugós mechanizmus, amely három pozíciós (+/- 45°) működtetést tesz lehetővé. Ez a kialakítás különösen hasznos olyan alkalmazásokban, ahol a kapcsoló alaphelyzetbe való automatikus visszatérése biztonsági vagy működési szempontból fontos. A standard zöld fogórésszel ellátott kezelőszerv ergonomikus kialakítású, ami kényelmes és biztonságos használatot biztosít még ipari környezetben, kesztyűben is.
A Harmony XB5 választókapcsoló kiemelkedő tartósságot kínál az 1.000.000 kapcsolási ciklus mechanikai élettartamának köszönhetően, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A termék IP67-es védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és időszakos vízbe merülés elleni védelmet biztosít. Emellett NEMA 13 és NEMA 4X védettségi besorolással is rendelkezik, így olaj és egyéb folyadékok ellen is védett. Figyelemre méltó, hogy a kapcsoló 7000000 Pa nyomású magasnyomású mosóval történő tisztításnak is ellenáll 55°C-on, 0,1 méter távolságból. Az IK06 ütésállósági fokozat (IEC 50102 szerint) tovább növeli a termék megbízhatóságát mostoha ipari körülmények között is.
A ZB5AD803C0 választókapcsoló fej számos nemzetközi szabványnak megfelel, köztük az IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508 és több más előírásnak, ami biztosítja a globális felhasználhatóságát. A termék különböző konfigurációkban telepíthető, különféle elektromos összeállításokban használható, akár 6 érintkező is csatlakoztatható hozzá különböző kódolási lehetőségekkel (C3, C4, C5, C6, C7, C8, C11, SF1, SR1). A kapcsoló működési hőmérséklet-tartománya -40°C és +70°C között van, ami rendkívül széles alkalmazási területet tesz lehetővé a leghidegebb és legmelegebb ipari környezetekben egyaránt. A termék ipari vezérlőrendszerekben, gyártósorokon, energetikai létesítményekben és egyéb ipari alkalmazásokban kiválóan használható, ahol a megbízható kapcsolófunkció és a tartós kialakítás elengedhetetlen.
Schneider Electric Harmony XB5 - ZB5AD803C0 - műanyag választókapcsoló fej, Ø22, 3 állású jobbról középre visszatérő, zöld, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Eszköz rövidnév: ZB5
Foglalat anyaga: Szürke festett műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérés
Működtető profilja: Zöld standard fogórész
Működtető pozíció információ: 3 állás +/- 45°
Kiegészítő műszaki adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 46 mm
Mechanikus élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C3 - <6 érintkező egy blokkos előlapra szereléssel
C4 - <6 érintkező egy és két blokkos előlapra szereléssel
C5 - <5 érintkező egy blokkos előlapra szereléssel
C6 - <5 érintkező egy és két blokkos előlapra szereléssel
C7 - <4 érintkező egy blokkos előlapra szereléssel
C8 - <4 érintkező egy és két blokkos előlapra szereléssel
C11 - <3 érintkező egy blokkos előlapra szereléssel
SF1 - <3 érintkező egy blokkos előlapra szereléssel
SR1 - <3 érintkező egy blokkos hátlapra szereléssel
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds hajózási nyilvántartás), UL listázott
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
