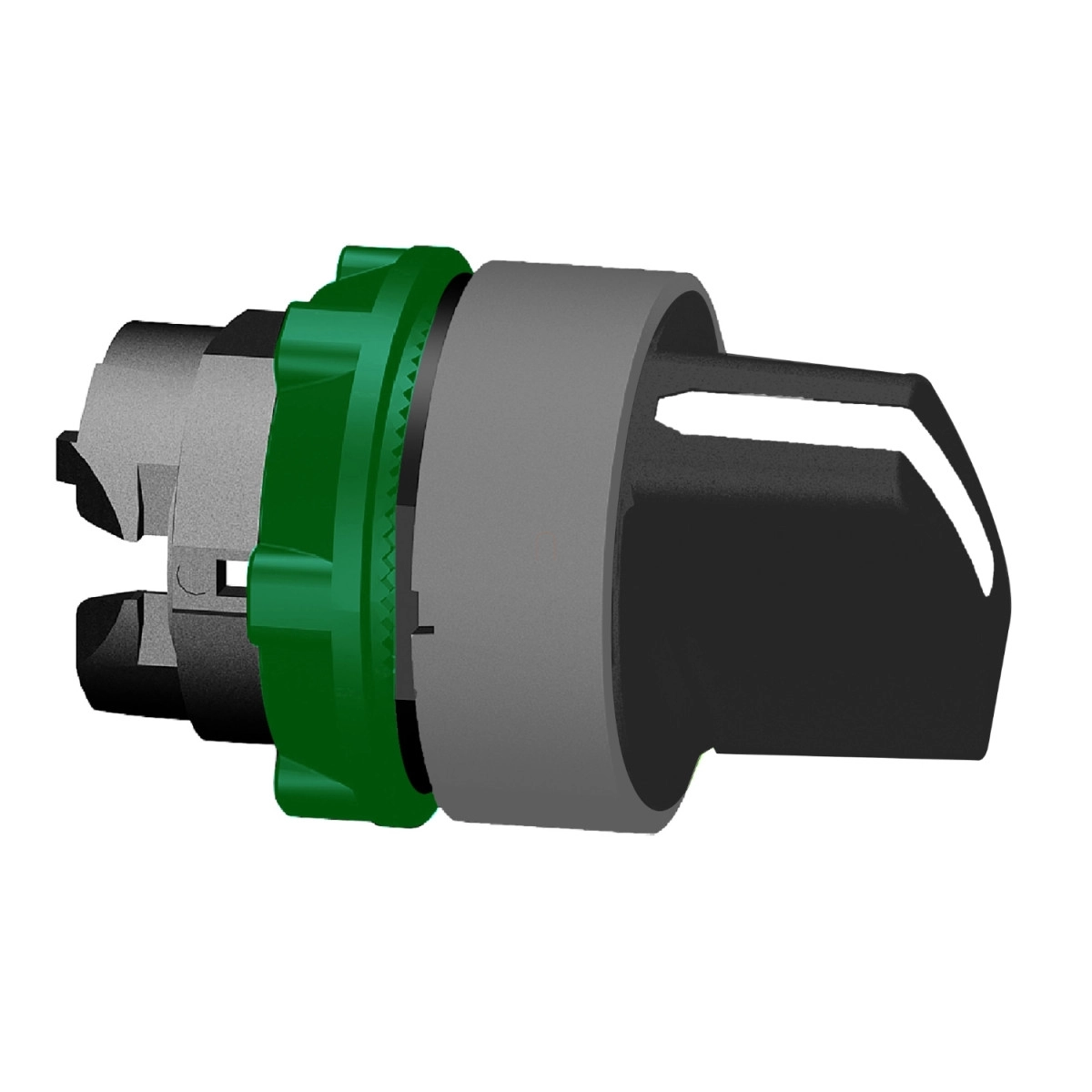

A Schneider Electric Harmony XB5 sorozatú ZB5AD801C0 választókapcsoló fej egy professzionális ipari vezérlőelem, amely tökéletes választás automatizálási és vezérlési rendszerekhez. Ez a prémium minőségű termék a Schneider Electric megbízhatóságát és tartósságát képviseli, biztosítva a hosszú távú, problémamentes működést a legigényesebb ipari környezetben is.
A ZB5AD801C0 választókapcsoló fej fehér színű, standard kerek kialakítású, műanyag házban, szürke színben eloxált peremmel. A 22 mm-es rögzítési átmérőjével univerzálisan illeszkedik a legtöbb ipari kapcsolópanelhez és vezérlőpulthoz. Ez a modell 3 pozíciós kapcsolási lehetőséget kínál +/- 45° elfordítási szöggel, jobbról középre automatikusan visszatérő rugós működési mechanizmussal. A fehér standard fogantyú ergonomikus kezelést biztosít, miközben a szürke színű perem elegáns megjelenést ad a kapcsolónak.
A Harmony XB5 ZB5AD801C0 választókapcsoló fej műszaki jellemzői kiemelkedőek. A CAD méretek szerint a teljes szélessége 29 mm, magassága 29 mm, mélysége pedig 46 mm, ami kompakt beépítést tesz lehetővé. Lenyűgöző, 1.000.000 kapcsolási ciklust garantáló mechanikai élettartama kimagasló az iparágban, így ideális választás gyakori kapcsolást igénylő alkalmazásokhoz. A kapcsoló IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, továbbá megfelel a NEMA 13 és NEMA 4X előírásoknak is, így por és víz ellen egyaránt védett. Kiemelkedő tulajdonsága a 7.000.000 Pa nyomású magasnyomású mosással szembeni ellenállás 55 °C-on, 0,1 m távolságból, valamint az IK06 ütésállóság az IEC 50102 szabvány szerint.
A ZB5AD801C0 választókapcsoló fej különböző elektromos összeállítási kódokkal használható: C3, C4, C5, C6, C7, C8, C11, SF1 és SR1, így rendkívül rugalmasan alkalmazható különböző kapcsolási igényekhez. A termék működési hőmérséklet-tartománya -40...+70 °C, ugyanez vonatkozik a tárolási hőmérsékletre is. A kapcsoló megfelel számos nemzetközi szabványnak, többek között: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-5-1, CSA C22.2 No 14 és JIS C8201-1, valamint rendelkezik DNV, CSA, BV, LROS és UL tanúsítványokkal. A rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (18 ms időtartam) és 50 gn (11 ms időtartam) félszinuszos gyorsulásnál az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB5 - ZB5AD801C0 - műanyag választókapcsoló fej, Ø22, 3 állású jobbról középre visszatérő, fehér, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Szürke színre eloxált műanyag
Rögzítési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre visszatérő rugós
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetételi kód: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 (különböző konfigurációk különböző kontaktus elrendezésekhez)
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeléshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szabvány szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL listázott
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásnál az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinuszos gyorsulásnál az IEC 60068-2-27 szerint
