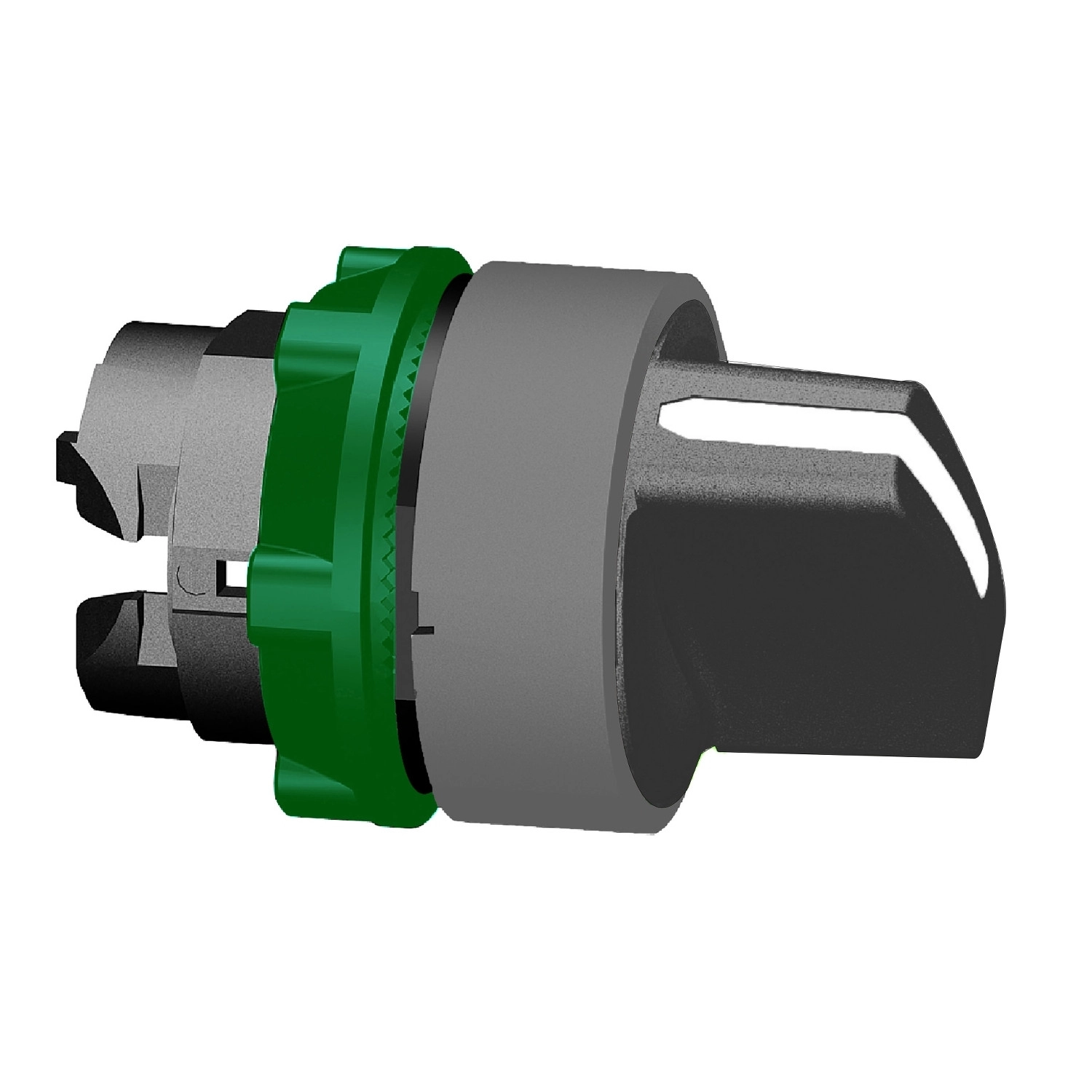

A Schneider Electric Harmony XB5 termékcsalád ZB5AD7C0 választókapcsoló feje a megbízható ipari vezérlés alapvető eleme. Ez a 22 mm átmérőjű, műanyag kivitelű választókapcsoló fej kiváló minőségű komponens, amely ipari környezetben, vezérlőpaneleken, gépeken és berendezéseken való alkalmazásra készült.
A ZB5AD7C0 modell egy 3 pozíciós választókapcsoló fej, amely balról középre rugós visszatérítéssel rendelkezik. A fekete standard fogantyúval ellátott kezelőszerv a szürke színű, műanyag bevonatú peremmel esztétikus megjelenést biztosít, miközben megfelel az ipari környezet követelményeinek. A választókapcsoló kerek formája és standard kialakítása illeszkedik a Harmony XB5 sorozat többi eleméhez, így egységes megjelenést biztosít a vezérlőpultokon.
A termék műszaki jellemzőit tekintve figyelemre méltó a 1.000.000 kapcsolási ciklust biztosító mechanikai élettartam, amely hosszú távú, megbízható működést garantál. A kapcsolótest IP67-es védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is bír, így por és nedvesség ellen kiválóan védett. A termék ellenáll a nagynyomású mosásnak is, akár 7.000.000 Pa nyomásig 55 °C hőmérsékleten, 0,1 méter távolságról. Ütésállósága IK06 fokozatú az IEC 50102 szabvány szerint. Az üzemi hőmérséklettartomány -40 és +70 °C között van, ami rendkívül széles alkalmazási területet tesz lehetővé.
A választókapcsoló számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1 és JIS C8201-1 szabványokat. Rendelkezik továbbá DNV, CSA, BV, LROS (Lloyds hajózási nyilvántartás) és UL tanúsítványokkal is. A rezgésállóság tekintetében 5 gn (f=2-500 Hz) értékkel rendelkezik az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) féltengely gyorsulás mellett az IEC 60068-2-27 szabvány szerint.
A ZB5AD7C0 választókapcsoló fej rugalmas összeállítást tesz lehetővé az elektromos konfigurációk szempontjából, különböző kódokkal (C3, C4, C5, C6, C7, C8, C11, SF1, SR1) használható, amelyek különböző érintkezőblokk-kombinációkat jelentenek elölről vagy hátulról történő szereléshez. A termék CAD méretei szerint a szélesség és magasság 29 mm, míg a mélység 46 mm. A kapcsolótest XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásnevekkel használható.
Schneider Electric Harmony XB5 - ZB5AD7C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke bevonatú
Szerelési átmérő: 22 mm
Fejkialakítás: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Kezelőszerv típusa: Balról középre rugós visszatérítésű
Kezelőszerv kialakítása: Fekete standard fogantyú
Kezelőszerv pozíció információ: 3 állás +/- 45°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1.000.000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kódok
C3: <6 érintkező egyes blokkok használatával előlről szerelve
C4: <6 érintkező egyes és dupla blokkok használatával előlről szerelve
C5: <5 érintkező egyes blokkok használatával előlről szerelve
C6: <5 érintkező egyes és dupla blokkok használatával előlről szerelve
C7: <4 érintkező egyes blokkok használatával előlről szerelve
C8: <4 érintkező egyes és dupla blokkok használatával előlről szerelve
C11: <3 érintkező egyes blokkok használatával előlről szerelve
SF1: <3 érintkező egyes blokkok használatával előlről szerelve
SR1: <3 érintkező egyes blokkok használatával hátulról szerelve
Környezeti specifikációk
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP67 az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7.000.000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds hajózási nyilvántartás), UL listázott
Ellenállási paraméterek
Rezgésállóság: 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féltengely gyorsulás az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) féltengely gyorsulás az IEC 60068-2-27 szerint
