A Schneider Electric Harmony XB5 családba tartozó ZB5AD706C0 választókapcsoló fej ipari vezérlőrendszerek megbízható kapcsolóeleme, mely robusztus kialakításával és hosszú élettartamával tűnik ki a piacon. Ez a termék a Schneider Electric ipari automatizálási portfoliójának szerves részét képezi, és elsősorban ipari kapcsolóberendezésekben, vezérlőpaneleken és gépvezérlő rendszerekben használatos.

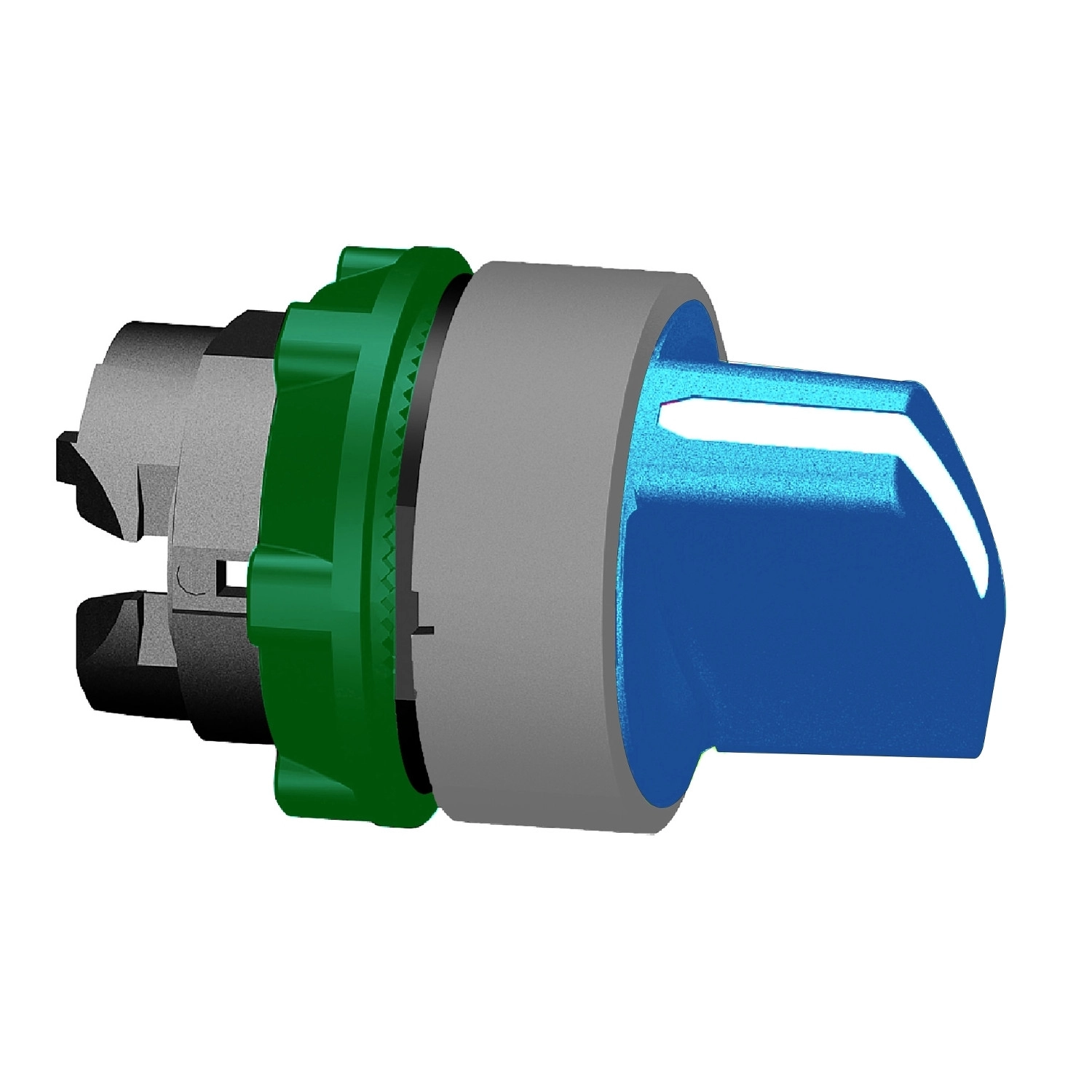

A ZB5AD706C0 egy 22 mm-es szerelőátmérővel rendelkező, 3 pozíciós műanyag választókapcsoló fej, kék standard fogantyúval és szürke műanyag peremmel. A kapcsoló különlegessége a balról középre rugós visszatérési funkció, amely biztonsági alkalmazásokban is előnyös lehet, ahol az automatikus középállásba visszatérés követelmény. A kapcsolási pozíciók +/- 45°-os szögben helyezkednek el, ami intuitív és könnyű kezelhetőséget biztosít. A kerek kialakítású kapcsolófej szabványos méretével számos ipari alkalmazásba könnyen beilleszthető.
A termék kiemelkedő műszaki paraméterekkel rendelkezik, amelyek hosszú távú, megbízható működést garantálnak még a legmostohább ipari környezetben is. Az IP67-es védettségi fokozatnak köszönhetően teljesen por- és vízálló, így nedves, poros környezetben is problémamentesen használható. A NEMA 13 és NEMA 4X szabványoknak is megfelel, valamint ellenáll a nagynyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból). Mechanikai tartóssága kiemelkedő: 1.000.000 kapcsolási ciklus, ami hosszú élettartamot biztosít gyakori kapcsolás esetén is. Az IK06 ütésállósági fokozata védelmet nyújt a mechanikai behatások ellen.
A ZB5AD706C0 választókapcsoló fej széles üzemi hőmérséklet-tartománya (-40...+70 °C) lehetővé teszi extrém környezetben való alkalmazását is. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1. Rendelkezik továbbá DNV, CSA, BV, LROS (Lloyd's Register of Shipping) és UL tanúsítványokkal is. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén, az IEC 60068-2-27 szabványnak megfelelően.
A termék különböző elektromos konfigurációkat tesz lehetővé, és kompatibilis a Schneider Electric különböző kapcsolóblokk-rendszereivel. A CAD méretek szerint a termék 29 mm széles, 29 mm magas és 46 mm mély. A különböző elektromos összeállítási kódokkal (C3, C4, C5, C6, C7, C8, C11, SF1, SR1) különféle kontaktus-konfigurációk valósíthatók meg, maximum 6 kontaktussal, egyszeres és dupla blokkokat használva elöl- és hátulról történő szereléssel. Kompatibilis az XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokkal is. A ZB5AD706C0 választókapcsoló fej a Schneider Electric Harmony XB5 termékvonal alapeleme, amely további komponensekkel kombinálva alakítható ki a teljes működőképes kapcsolóegység.
Schneider Electric Harmony XB5 - ZB5AD706C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Választókapcsoló fej
Rövid terméknév: ZB5
Perem anyaga: Szürke színű műanyag
Szerelési átmérő: 22 mm
Fej típusa: Szabványos
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Balról középre rugós visszatérésű
Működtető profilja: Kék szabványos fogantyú
Működtető pozíció információ: 3 állás +/- 45°
Méret és mechanikai adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Kompatibilitás és elektromos összeállítás
Állomás név: XALD 1...5 kivágásos, XALK 2...5 kivágásos
Elektromos összeállítási kód:
C3 - max. 6 kontaktushoz, egyszeres blokkokkal elölről szerelve
C4 - max. 6 kontaktushoz, egyszeres és dupla blokkokkal elölről szerelve
C5 - max. 5 kontaktushoz, egyszeres blokkokkal elölről szerelve
C6 - max. 5 kontaktushoz, egyszeres és dupla blokkokkal elölről szerelve
C7 - max. 4 kontaktushoz, egyszeres blokkokkal elölről szerelve
C8 - max. 4 kontaktushoz, egyszeres és dupla blokkokkal elölről szerelve
C11 - max. 3 kontaktushoz, egyszeres blokkokkal elölről szerelve
SF1 - max. 3 kontaktushoz, egyszeres blokkokkal elölről szerelve
SR1 - max. 3 kontaktushoz, egyszeres blokkokkal hátulról szerelve
Környezeti adatok
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP67, IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06, IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyd's Register of Shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén IEC 60068-2-27 szerint
