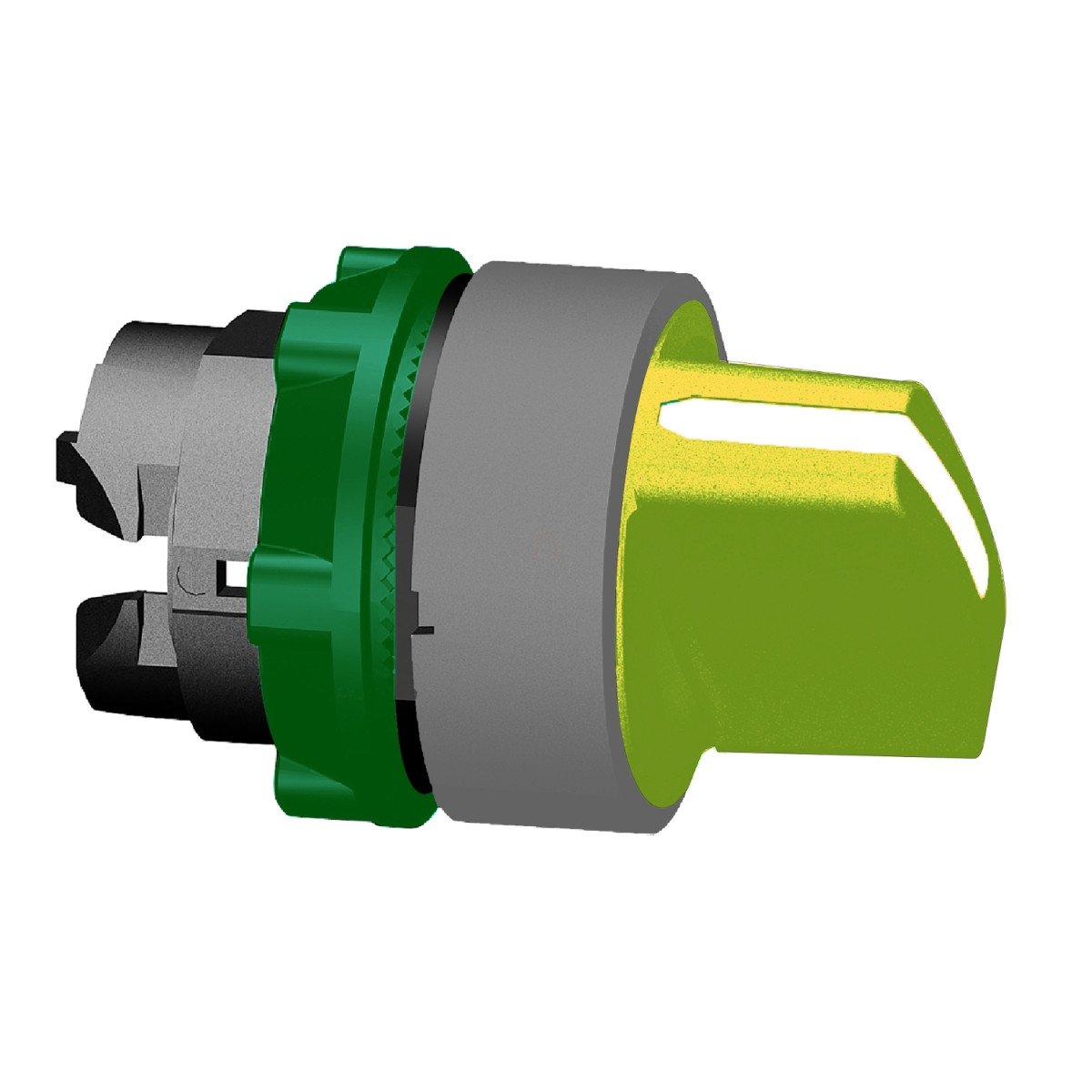

A Schneider Electric Harmony XB5 sorozatának ZB5AD705C0 típusú választókapcsoló feje ipari automatizálási rendszerek kulcsfontosságú irányítóeleme, amely megbízható és tartós megoldást kínál vezérlőpanelek kialakításához. Ez a sárga színű, 22 mm átmérőjű műanyag választókapcsoló fej szürke peremmel kiváló minőségi és funkcionális jellemzőkkel rendelkezik, amelyek a Schneider Electric márkanév alatt garantálják a hosszú távú üzembiztonságot.
A ZB5AD705C0 típusú kapcsolófej három pozícióba állítható, és balról középre rugós visszatérítéssel rendelkezik, ami ideális olyan alkalmazásokban, ahol a kezelőnek csak ideiglenes kapcsolást kell végeznie, vagy ahol biztonsági szempontból fontos a semleges középállásba való automatikus visszatérés. A standard sárga nyél és a szürke műanyag perem nem csak esztétikus megjelenést biztosít, hanem megfelel az ipari környezetben elvárt vizuális jelölési követelményeknek is. A termék kerek kialakítású jelzőfejjel rendelkezik, amely egy 22 mm-es szabványos nyílásba szerelhető, így kompatibilis a legtöbb kapcsolószekrénnyel és vezérlőpanellel.
A műszaki jellemzők tekintetében a ZB5AD705C0 választókapcsoló fej IP67-es védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és időszakos vízbe merítés elleni védelmet biztosít. Emellett megfelel a NEMA 13 és NEMA 4X előírásoknak is, tehát védett az olaj, nem korrozív hűtőfolyadékok, por és vízpermet ellen. Kiemelkedő mechanikai tartóssága 1.000.000 kapcsolási ciklusban nyilvánul meg, ami hosszú élettartamot garantál még intenzív ipari használat esetén is. A termék ellenáll akár 7.000.000 Pa nyomású, 55°C hőmérsékletű nagynyomású mosásnak is 0,1 méter távolságból, így a legmostohább ipari környezetben is alkalmazható. Az IK06 besorolás pedig megfelelő ütésállóságot biztosít.
Elektromos összetétele rendkívül rugalmas, hiszen különböző kódkonfigurációkban használható (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), ami lehetővé teszi különböző kontaktus kombinációk alkalmazását, az adott vezérlési feladattól függően. A kapcsolófej méretek tekintetében kompakt: 29 mm széles, 29 mm magas és 46 mm mély, így nem foglal sok helyet a vezérlőpanelen. Használható előlapra szerelhető egyes és dupla blokkok esetén is, valamint nyomtatott áramköri kártyára is csatlakoztatható különböző módokon: csavaros kapcsokkal, csatlakozódugóval vagy akár Faston csatlakozókkal is. A szereléshez ajánlott ZB5AZ902 típusú elfordulás-gátló lemez használata, amely biztosítja a stabil rögzítést.
A ZB5AD705C0 választókapcsoló fej széles hőmérsékleti tartományban működőképes: -40°C és +70°C között, ami lehetővé teszi használatát szélsőséges ipari környezetben is. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14, JIS C8201-1. Emellett rendelkezik DNV, CSA, BV, LROS (Lloyds register of shipping) és UL listázott tanúsítványokkal is, ami garantálja a globális megfelelőséget. A termék kiválóan ellenáll a vibrációnak (5 gn frekvencia 2-500 Hz között) és a mechanikai sokkhatásoknak (30 gn 18 ms, illetve 50 gn 11 ms időtartamú gyorsulás).
Harmony XB5 ZB5AD705C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fejforma: Kerek
Működtetés típusa: Balról középre rugós visszatérésű
Fogantyú típusa: Standard sárga fogantyú
Pozíció információ: 3 pozíció +/- 45°
Méretadatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 46 mm
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Állomások megnevezése: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás kód: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 különböző kontaktus konfigurációkhoz
Eszköz bemutató: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működéskor: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
