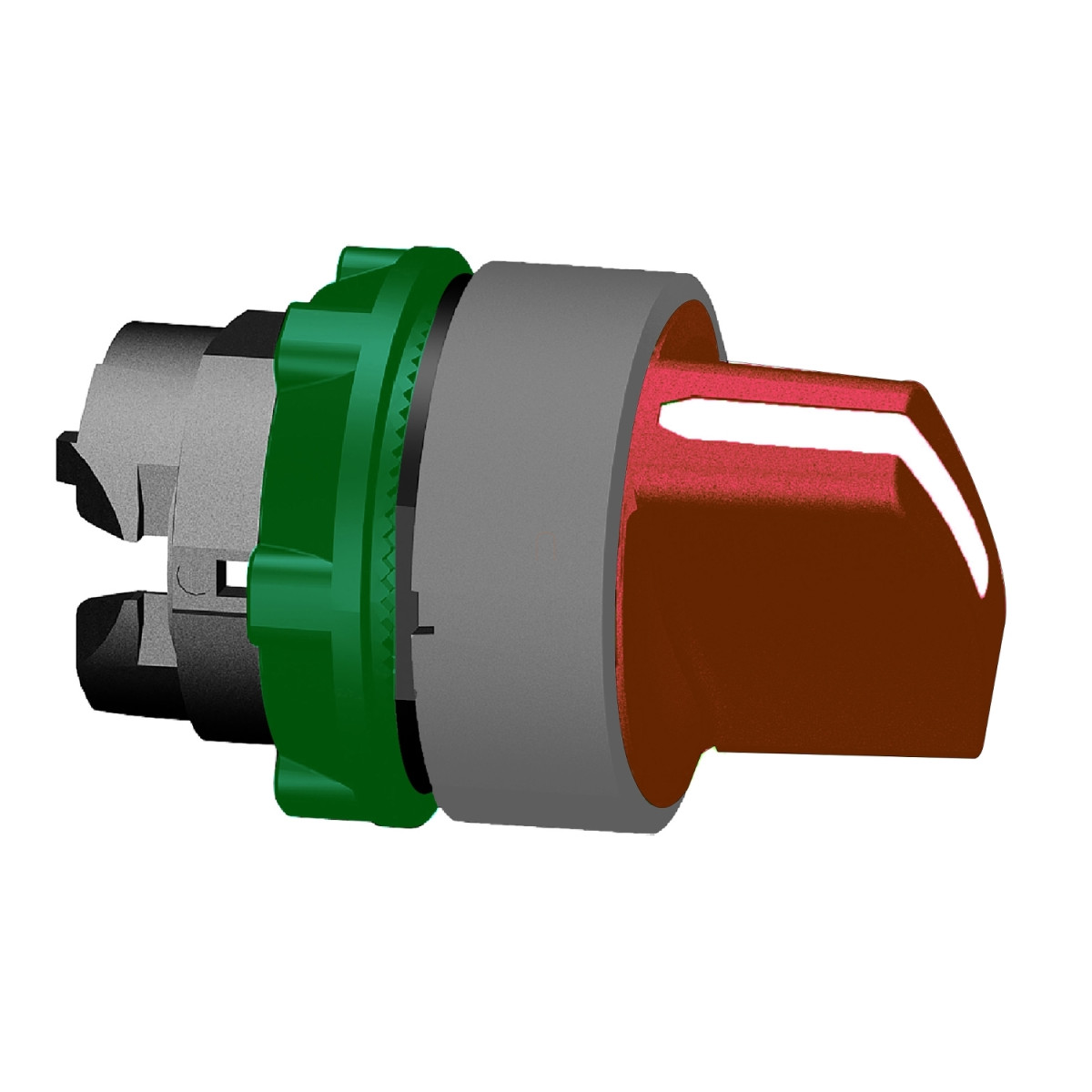

A Schneider Electric Harmony XB5 sorozatú ZB5AD704C0 választókapcsoló fej egy professzionális ipari vezérlőelem, amely a megbízhatóság és a tartósság tökéletes ötvözete. Ez a 22 mm átmérőjű, műanyag választókapcsoló piros színével és szürke keretével kiváló láthatóságot biztosít ipari környezetben, miközben ergonomikus kialakítása kényelmes használatot garantál a kezelőszemélyzet számára.
A ZB5AD704C0 modell három pozíciós működést kínál, +/- 45°-os elforgatási tartománnyal, és különlegessége a balról középre történő automatikus visszatérés funkció. Ez a rugóvisszatérítéses mechanizmus lehetővé teszi ideiglenes vezérlési állapotok beállítását, majd automatikus visszatérést az alaphelyzetbe, ami számos ipari alkalmazásban előnyös. A kerek kialakítású, standard méretű piros fogófelület kényelmes kezelést biztosít még kesztyűben is, míg a szürke műanyag perem tökéletesen illeszkedik a modern vezérlőpanelek esztétikájához.
A kapcsoló kiemelkedő műszaki jellemzői közé tartozik az IP67-es védettségi szint az IEC 60529 szabvány szerint, amely teljes por elleni védettséget és időszakos vízbe merítés elleni védelmet jelent. Emellett megfelel a NEMA 13 és NEMA 4X előírásoknak is, így kiválóan alkalmazható mostoha ipari körülmények között. Különösen figyelemre méltó a nagynyomású mosással szembeni ellenállása (7000000 Pa 55°C-on, 0,1 m távolságból), valamint az IK06 fokozatú ütésállósága. A -40...+70°C közötti működési és tárolási hőmérséklet-tartomány extrém környezeti viszonyok között is megbízható működést biztosít. A mechanikai élettartama lenyűgöző: 1.000.000 kapcsolási ciklus, ami hosszú távú befektetést jelent.
A ZB5AD704C0 különböző elektromos összeállítási kódokkal használható (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), így rugalmasan illeszthető a különféle vezérlési követelményekhez. A kapcsoló számos nemzetközi szabványnak megfelel, többek között: JIS C8201-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1. Ezt igazolják a termék minősítései is: DNV, CSA, BV, LROS (Lloyds register of shipping) és UL listed. A kapcsoló 5 gn rezgésállósággal rendelkezik 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, valamint kiváló ütésállóságot mutat: 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulás esetén is az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB5 - ZB5AD704C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej választókapcsolóhoz
Rövid terméknév: ZB5
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fejforma: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Balról középre rugóvisszatérítéses
Működtető profilja: Piros standard fogófelület
Pozíció információ: 3 pozíció +/- 45°
Műszaki adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos adatok
Elektromos összetételi kód: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 különböző érintkező kombinációkhoz
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536 szabványnak
Védettség és szabványok
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-nál, távolság: 0,1 m
IK ütésállósági fokozat: IK06 az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
Működési környezet
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70°C
Környezeti hőmérséklet működéskor: -40...70°C
