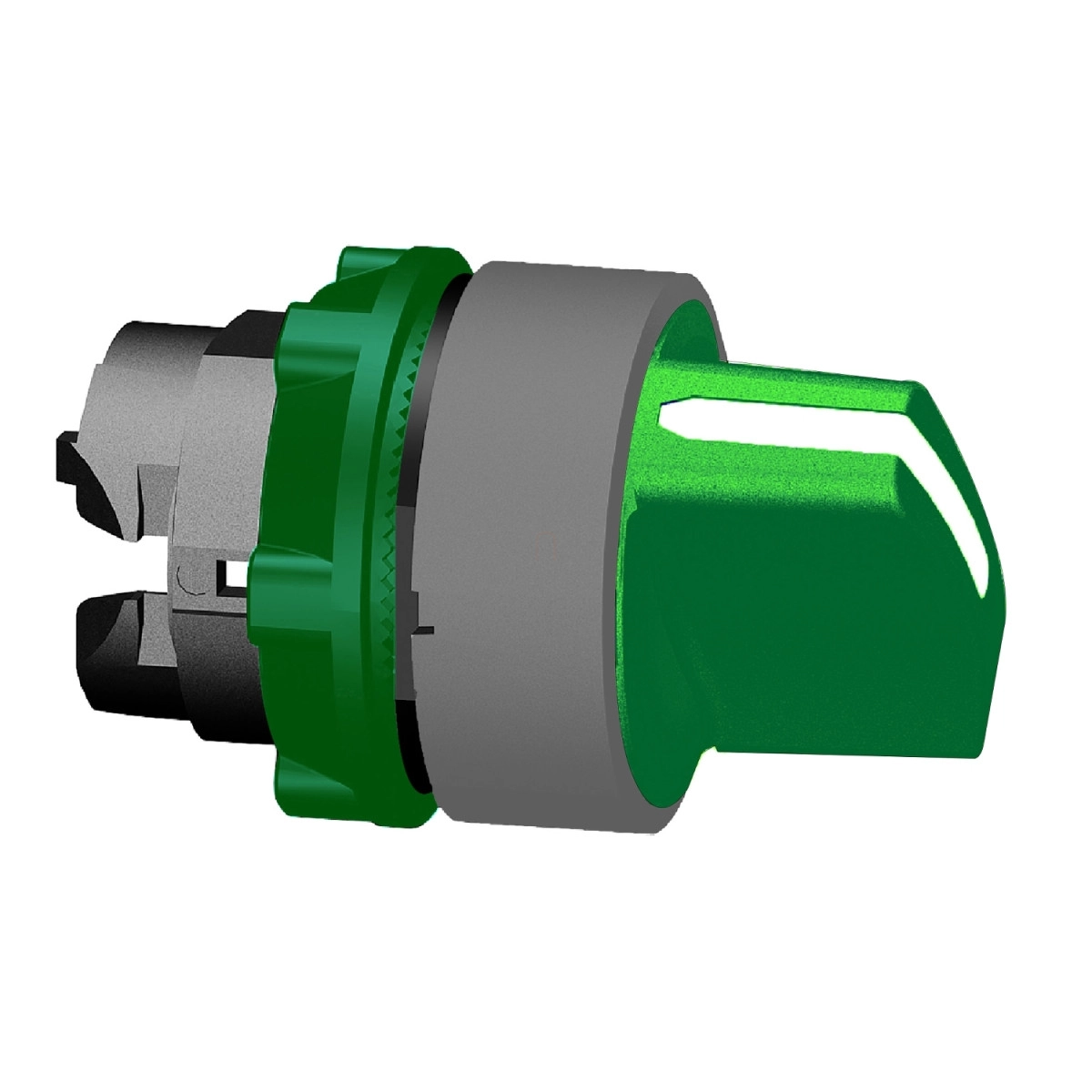

A Schneider Electric Harmony XB5 ZB5AD703C0 választókapcsoló fej a Harmony XB5 termékcsalád megbízható és sokoldalúan alkalmazható tagja. Ez a műanyag konstrukciójú, zöld színű vezérlőelem tökéletes választás ipari környezetben használt vezérlőpanelekhez, kapcsolószekrényekhez és gépvezérlő rendszerekhez.
A ZB5AD703C0 választókapcsoló fej standard, kerek kialakítással rendelkezik, amely tökéletesen illeszkedik a 22 mm átmérőjű panelnyílásokba. A kapcsoló 3 pozíciós működést biztosít, ±45 fokos elfordítási szöggel. Különleges tulajdonsága a balról középre automatikus visszatérés rugós mechanizmussal, ami biztonsági alkalmazásokban különösen hasznos funkcionalitást nyújt. A szürke színű, műanyag bevonatú keret esztétikus megjelenést biztosít, miközben a zöld színű standard fogantyú optimális ergonómiát és láthatóságot kínál a kezelő számára.
A termék kiemelkedő mechanikai tartóssága 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A ZB5AD703C0 IP67-es védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X védelmi osztályoknak is. Ez a magas szintű védettség biztosítja, hogy a kapcsoló porálló és teljesen védett a víz behatolása ellen, akár ideiglenes bemerítés esetén is. A kapcsoló ellenáll a nagy nyomású mosásnak is, akár 7.000.000 Pa nyomáson 55°C hőmérsékleten, 0,1 méter távolságból. Az IK06 szintű ütésállóság további védelmet nyújt a mechanikai behatások ellen.
A ZB5AD703C0 széles hőmérséklettartományban (-40°C és +70°C között) használható, mind üzemeltetés, mind tárolás során, ami szélsőséges környezeti feltételek mellett is biztosítja a megfelelő működést. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között DNV, CSA, BV, LROS (Lloyds register of shipping) és UL listázással, ami igazolja a magas minőségi és biztonsági standardoknak való megfelelést. Az eszköz ellenáll 5 gn rezgésnek a 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, valamint 30 gn/50 gn ütésállóságnak az IEC 60068-2-27 szabvány alapján, ami ipari környezetben is garantálja a megbízható működést.
Schneider Electric Harmony XB5 - ZB5AD703C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működési jellemzők
Működtető típusa: Balról középre rugós visszatérés
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíció ±45°
Mechanikai élettartam: 1000000 ciklus
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 46 mm
Elektromos összetétel kódok
C3: <6 érintkező egyes blokkok használatával, előlapi szereléssel
C4: <6 érintkező egyes és dupla blokkok használatával, előlapi szereléssel
C5: <5 érintkező egyes blokkok használatával, előlapi szereléssel
C6: <5 érintkező egyes és dupla blokkok használatával, előlapi szereléssel
C7: <4 érintkező egyes blokkok használatával, előlapi szereléssel
C8: <4 érintkező egyes és dupla blokkok használatával, előlapi szereléssel
C11: <3 érintkező egyes blokkok használatával, előlapi szereléssel
SF1: <3 érintkező egyes blokkok használatával, előlapi szereléssel
SR1: <3 érintkező egyes blokkok használatával, hátsó szereléssel
Környezeti jellemzők
Védettségi szint: IP67 az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, 0,1 m távolságból
IK ütésállósági fokozat: IK06 az IEC 50102 szerint
Környezeti hőmérséklet tartomány tároláskor: -40...70°C
Környezeti hőmérséklet tartomány üzemeltetéskor: -40...70°C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
