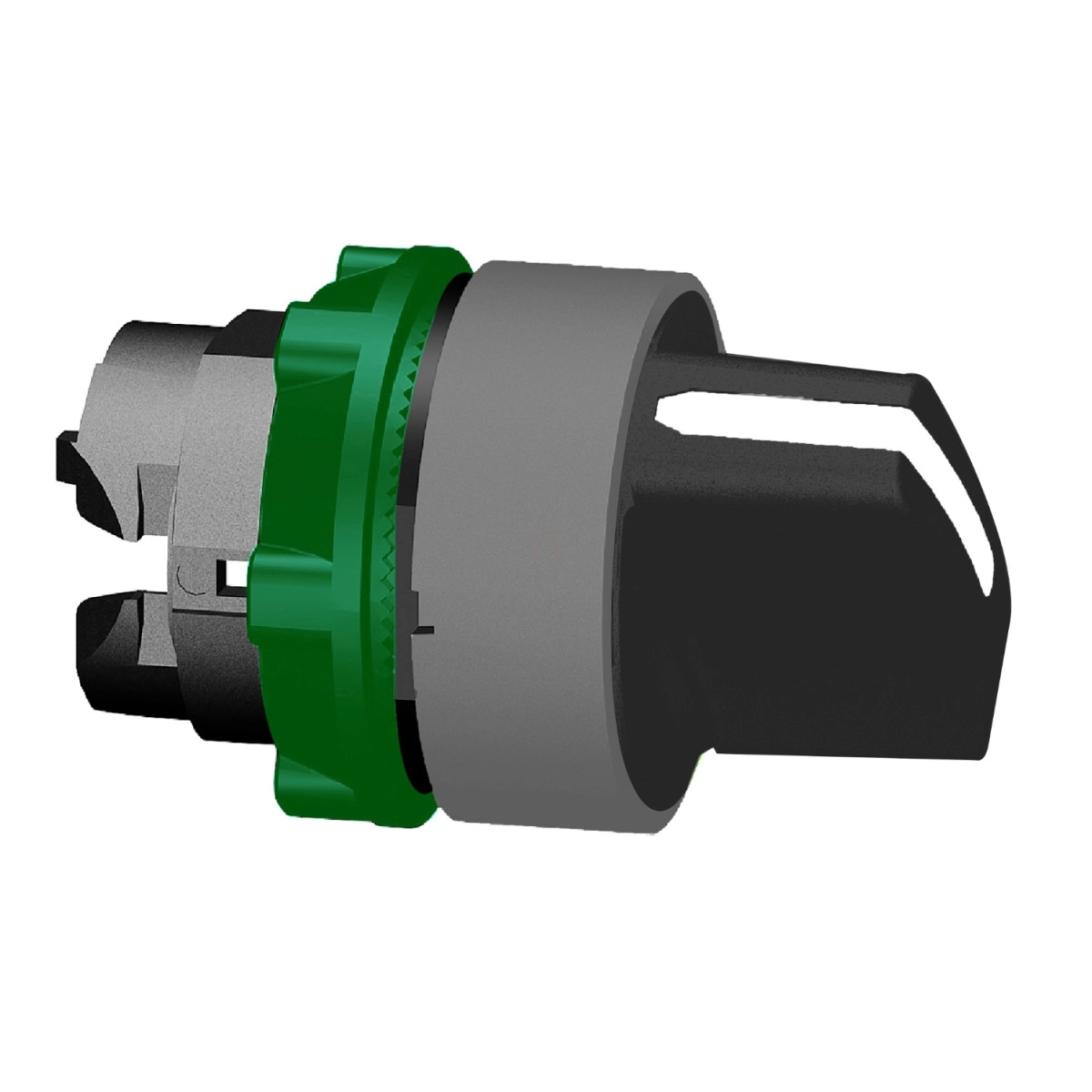

A Schneider Electric Harmony XB5 választókapcsoló fej (ZB5AD701C0) ipari vezérlőrendszerek hatékony és megbízható működtetéséhez készült, amely kompakt kialakításával és robusztus felépítésével ideális választás ipari automatizálási megoldásokhoz. Ez a 22 mm átmérőjű, fehér színű, szürke kerettel rendelkező műanyag választókapcsoló fej tökéletes választás olyan alkalmazásokhoz, ahol a precíz és gyakori kapcsolási műveletekre van szükség, mint például gyártósorok, gépek vezérlése, vagy folyamatirányítási rendszerek.
A ZB5AD701C0 modell 3 kapcsolási pozícióval rendelkezik, +/- 45°-os elforgathatósággal, valamint balról középre rugós visszatérítéssel. Ez a konstrukció biztonságos és egyértelmű működtetést biztosít, miközben megakadályozza a nem szándékos pozícióváltoztatást. A fehér standard fogású kezelőgomb ergonomikus kialakítása kényelmes használatot tesz lehetővé, míg a műanyag, szürke színű keret esztétikus megjelenést biztosít. A termék különleges előnye, hogy része a széles körben elismert Schneider Electric Harmony XB5 termékcsaládnak, ami garantálja a hosszú távú alkatrész-elérhetőséget és a rendszerkompatibilitást.
A választókapcsoló fej kompatibilis különböző érintkezőblokk konfigurációkkal, többek között a C3, C4, C5, C6, C7, C8, C11, SF1 és SR1 elektromos összetétel kódokkal, így rendkívül rugalmasan felhasználható különböző kapcsolási feladatok megvalósítására. A termék maximálisan 6 érintkezőt támogat egyes blokkok esetén elölről szerelve (C3 kód), illetve különböző egyéb konfigurációk is lehetségesek az igényeknek megfelelően. Ez a sokoldalúság teszi különösen értékessé a Harmony XB5 ZB5AD701C0 modellt a rendszertervezők és integrátorok számára.
Műszaki szempontból a ZB5AD701C0 kiemelkedő tulajdonságokkal rendelkezik: IP67-es védettség az IEC 60529 szerint, NEMA 13 és NEMA 4X besorolás, továbbá kiváló ellenállás a nagynyomású mosással szemben (7000000 Pa 55°C-on, 0,1 m távolságból). A kapcsoló mechanikai élettartama 1000000 ciklus, ami hosszú távú, megbízható működést biztosít még intenzív használat mellett is. A termék működési hőmérséklet-tartománya -40...+70°C, így szélsőséges környezeti feltételek között is alkalmazható. Az IK06-os ütésállóság (IEC 50102 szerint) és a kiváló rezgésállóság (5 gn frekvenciatartomány: 2...500 Hz az IEC 60068-2-6 szerint) tovább növeli a termék robusztusságát. A ZB5AD701C0 megfelel számos nemzetközi szabványnak (IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1), és rendelkezik DNV, CSA, BV, LROS és UL tanúsítványokkal, ami biztosítja a globális alkalmazhatóságot.
Schneider Electric Harmony XB5 - ZB5AD701C0 műszaki adatok
Általános termékjellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke színben
Szerelési átmérő: 22 mm
Fejkialakítás: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Balról középre rugós visszatérítés
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágással, XALK 2...5 kivágással
Eszköz megjelenése: Alapelem
Elektromos összetétel kódok
C3: <6 érintkező egyedi blokkokkal elölről szerelve
C4: <6 érintkező egyedi és dupla blokkokkal elölről szerelve
C5: <5 érintkező egyedi blokkokkal elölről szerelve
C6: <5 érintkező egyedi és dupla blokkokkal elölről szerelve
C7: <4 érintkező egyedi blokkokkal elölről szerelve
C8: <4 érintkező egyedi és dupla blokkokkal elölről szerelve
C11: <3 érintkező egyedi blokkokkal elölről szerelve
SF1: <3 érintkező egyedi blokkokkal elölről szerelve
SR1: <3 érintkező egyedi blokkokkal hátulról szerelve
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyd hajózási regisztere), UL listázott
Ellenállósági jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
