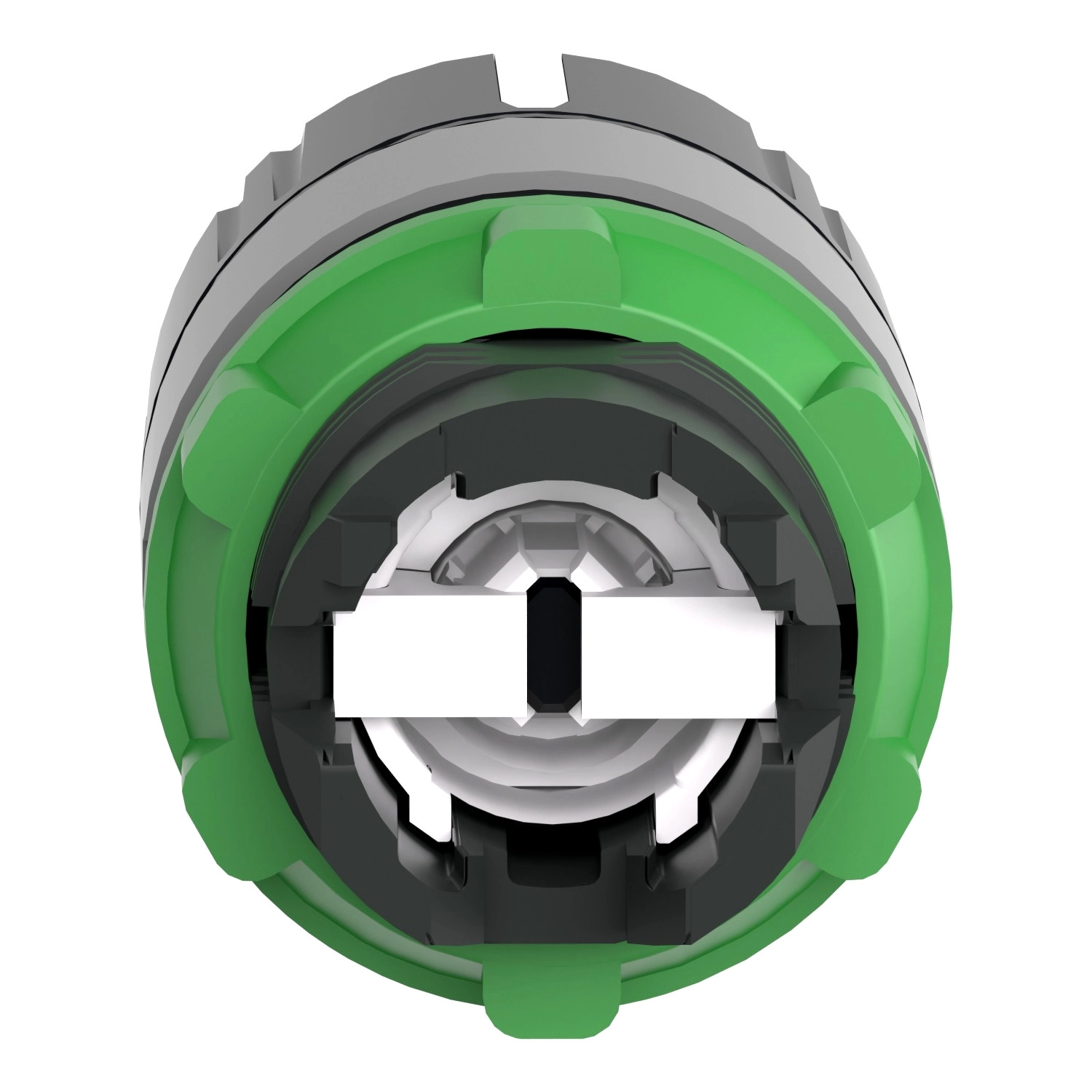

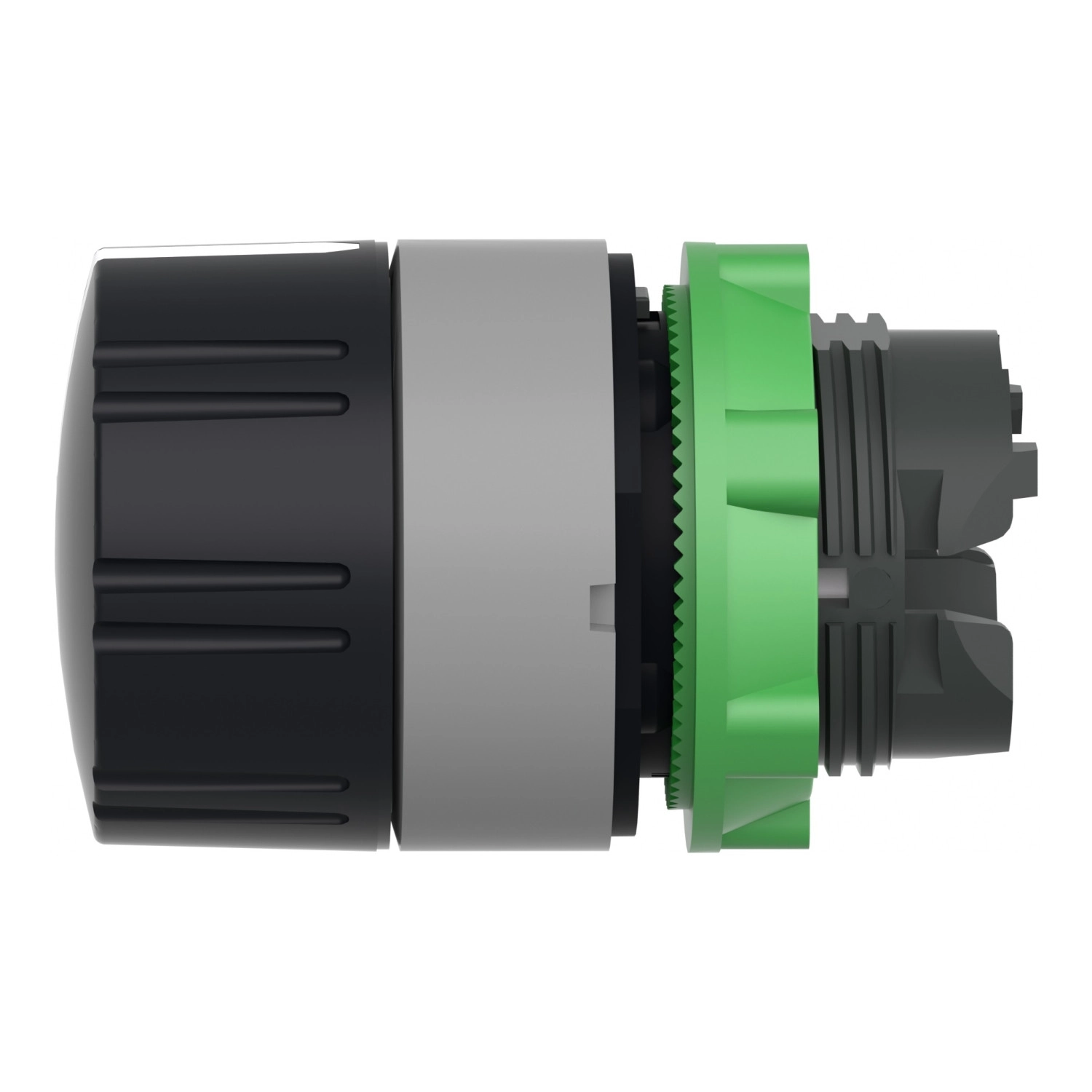

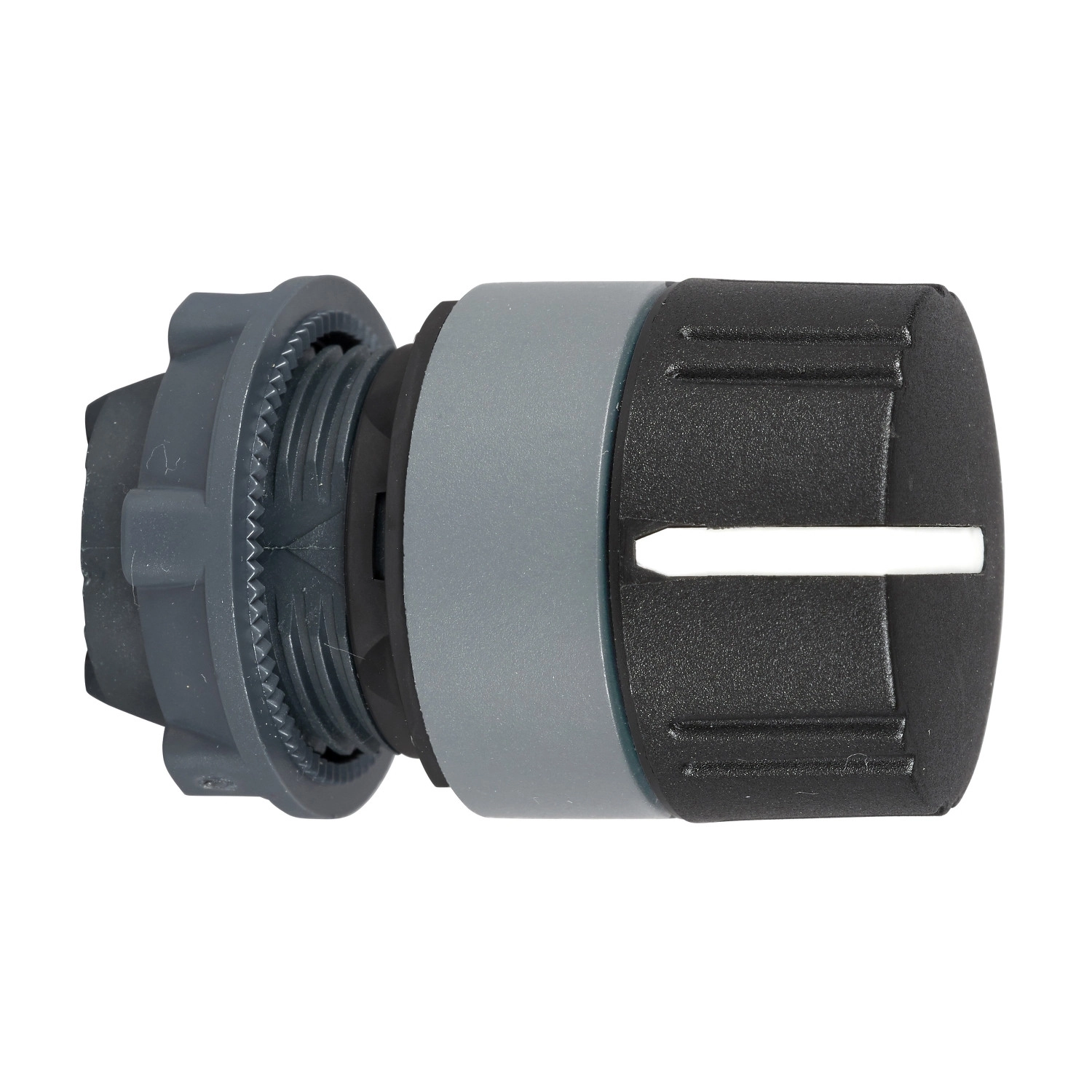

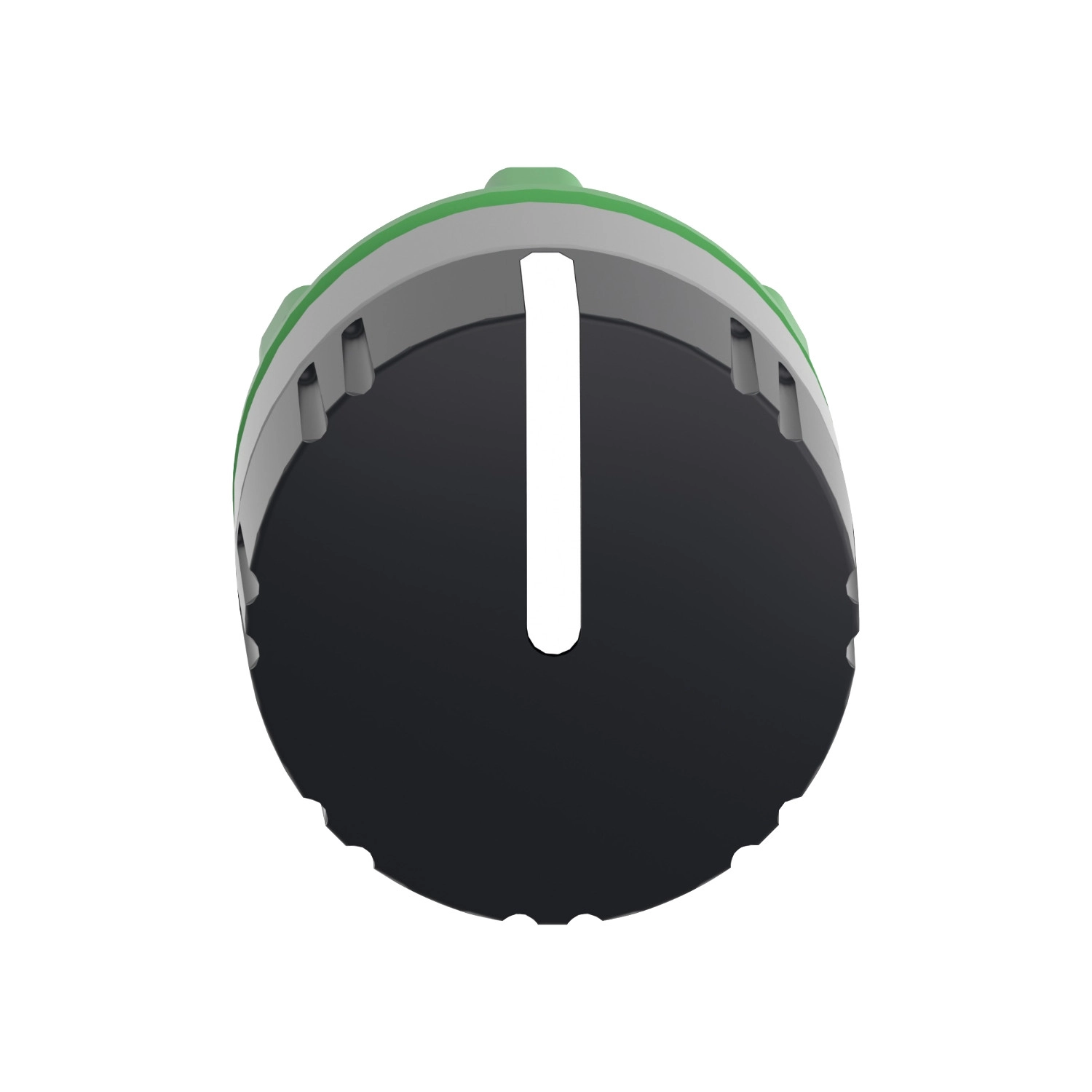

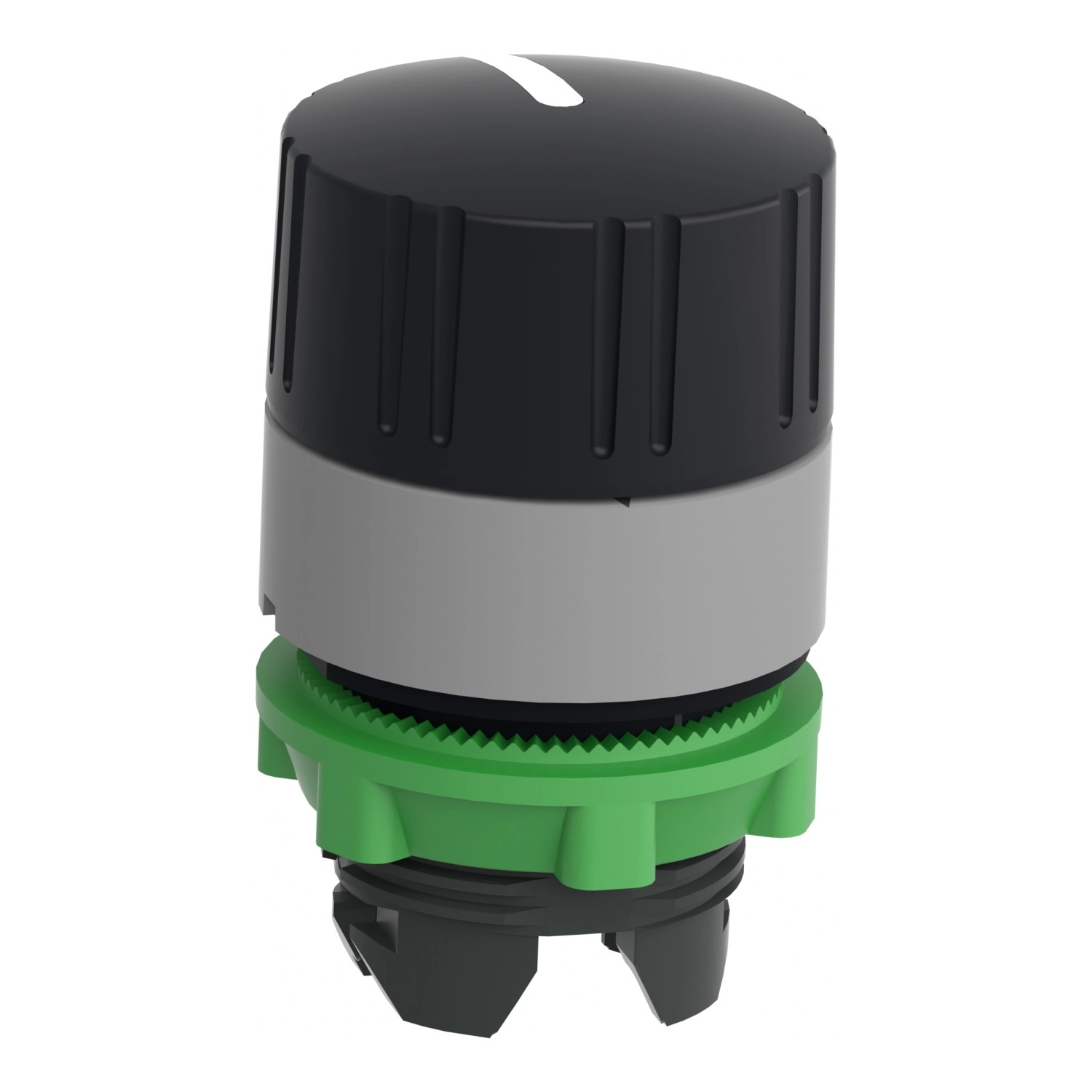

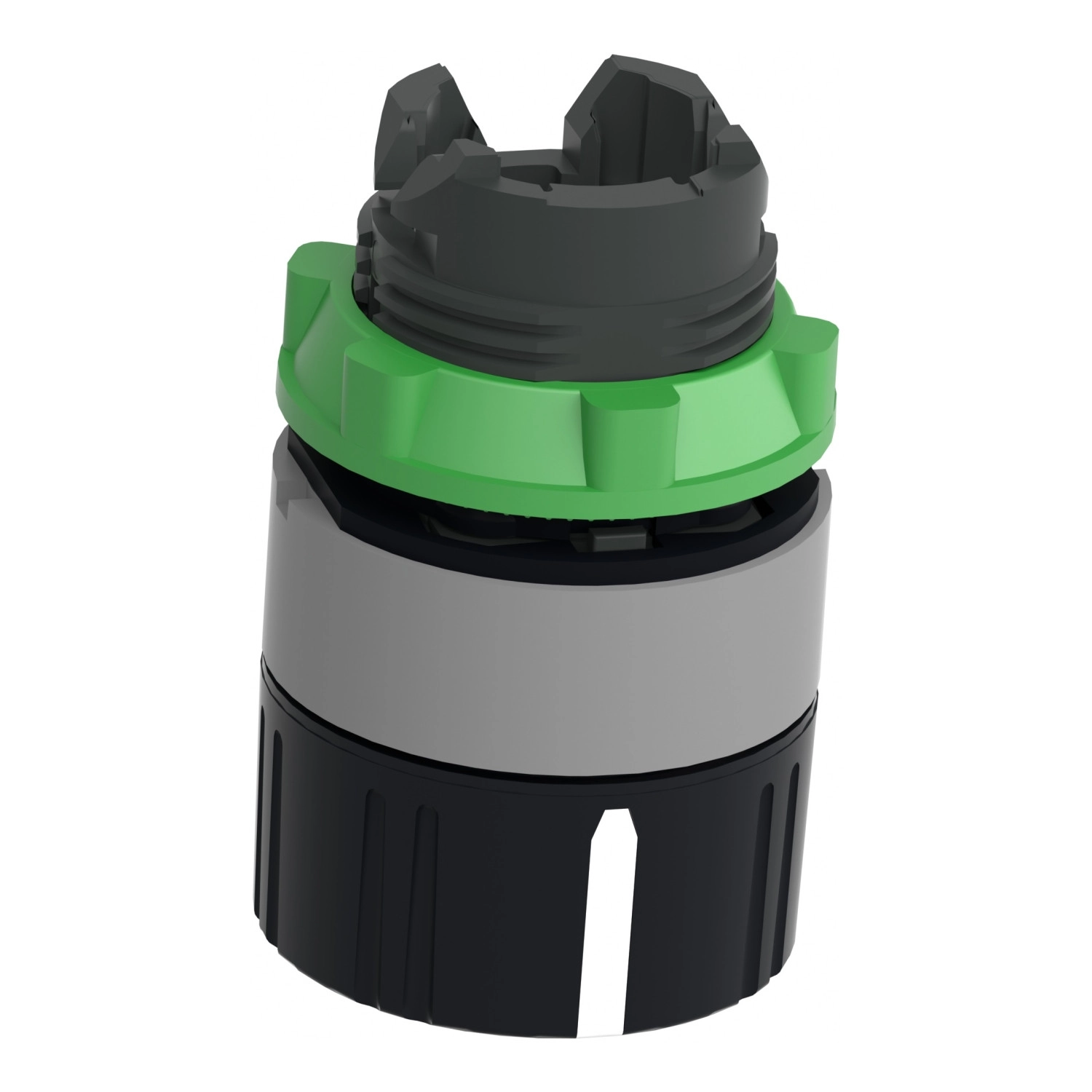

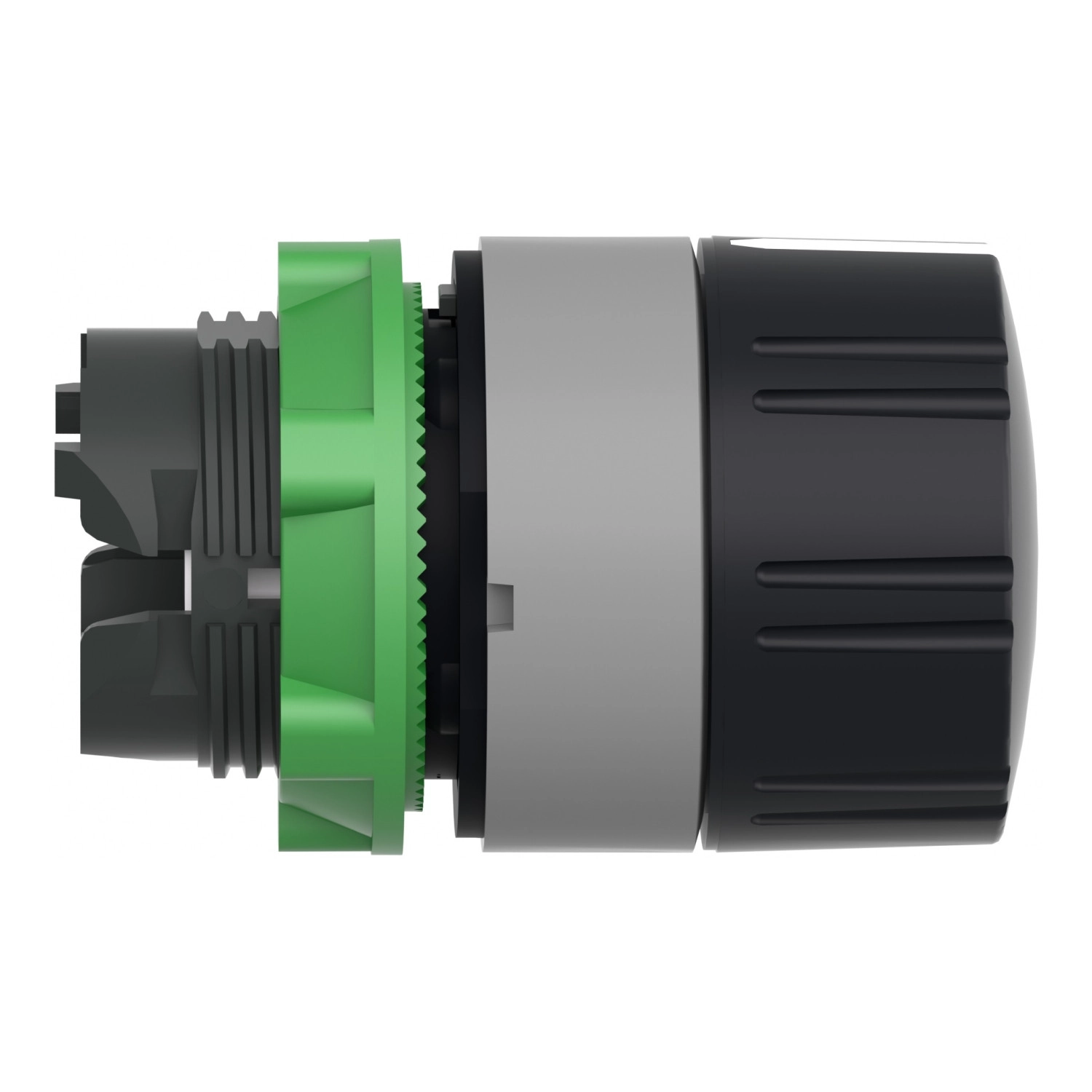

A Schneider Electric Harmony XB5 termékcsaládhoz tartozó ZB5AD59C0 típusú választókapcsoló fej kiváló minőségű ipari vezérlőeszköz, amely tökéletes választás különböző gépek, berendezések és vezérlőpanelek működtetéséhez. Ez a 22 mm átmérőjű, műanyag kivitelű, fekete színű, recés markolatú kapcsolófej rendkívül tartós és megbízható megoldást kínál az ipari alkalmazások széles köréhez.
A termék egyik kiemelkedő tulajdonsága a 3 pozíciós működés, amely +/- 45°-os elfordítással érhető el, valamint a középre visszatérő rugós kialakítás, ami biztonsági és kényelmi szempontból is előnyös. A szürke kerettel ellátott választókapcsoló fej kerek kialakítása és standard kivitele a Harmony XB5 termékcsalád jellemzője. A recés felületű fekete gomb optimális fogást biztosít még ipari környezetben, kesztyűben történő használat esetén is.
A ZB5AD59C0 kapcsolófej műszaki paraméterei lenyűgözőek: IP67-es védettségi szintje (IEC 60529 szabvány szerint) tökéletes védelmet biztosít por és ideiglenes vízbemerítés ellen, emellett NEMA 13 és NEMA 4X védelmi besorolással is rendelkezik. Az eszköz ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 m távolságból. Az IK06 ütésállóság (IEC 50102 szabvány szerint) további védelmet jelent a mechanikai behatásokkal szemben. A választókapcsoló fej számos nemzetközi szabványnak megfelel, köztük: CSA C22.2 No 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1 és JIS C8201-1. Mindezt olyan nemzetközi tanúsítványok igazolják, mint a DNV, CSA, BV, LROS (Lloyds Register of Shipping) és UL listed.
A mechanikai tartósság tekintetében a ZB5AD59C0 kiemelkedő teljesítményt nyújt: 1 000 000 működési ciklust garantál, ami hosszú élettartamot biztosít még intenzív használat mellett is. A választókapcsoló fej -40...+70 °C közötti működési és tárolási hőmérséklet-tartománya rendkívül széles alkalmazási kört tesz lehetővé. A termék ellenáll az 5 gn rezgésnek (f = 2...500 Hz, IEC 60068-2-6 szabvány szerint), valamint a 30 gn (18 ms) és 50 gn (11 ms) félszinuszos gyorsulású ütéseknek is (IEC 60068-2-27 szabvány szerint), ami ipari környezetben kiemelkedően fontos tulajdonság.
Schneider Electric Harmony XB5 - ZB5AD59C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Keret anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profilja: Fekete recés gomb
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C4 (max. 6 érintkező egyszeres és dupla blokkok használatával, elölről szerelve), C5 (max. 5 érintkező egyszeres blokkok használatával, elölről szerelve), C6 (max. 5 érintkező egyszeres és dupla blokkok használatával, elölről szerelve), C7 (max. 4 érintkező egyszeres blokkok használatával, elölről szerelve), C8 (max. 4 érintkező egyszeres és dupla blokkok használatával, elölről szerelve), C11 (max. 3 érintkező egyszeres blokkok használatával, elölről szerelve), C3 (max. 6 érintkező egyszeres blokkok használatával, elölről szerelve), SF1 (max. 3 érintkező egyszeres blokkok használatával, elölről szerelve), SR1 (max. 3 érintkező egyszeres blokkok használatával, hátulról szerelve)
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536 szabványnak
IP védettségi szint: IP67 az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi szint: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
