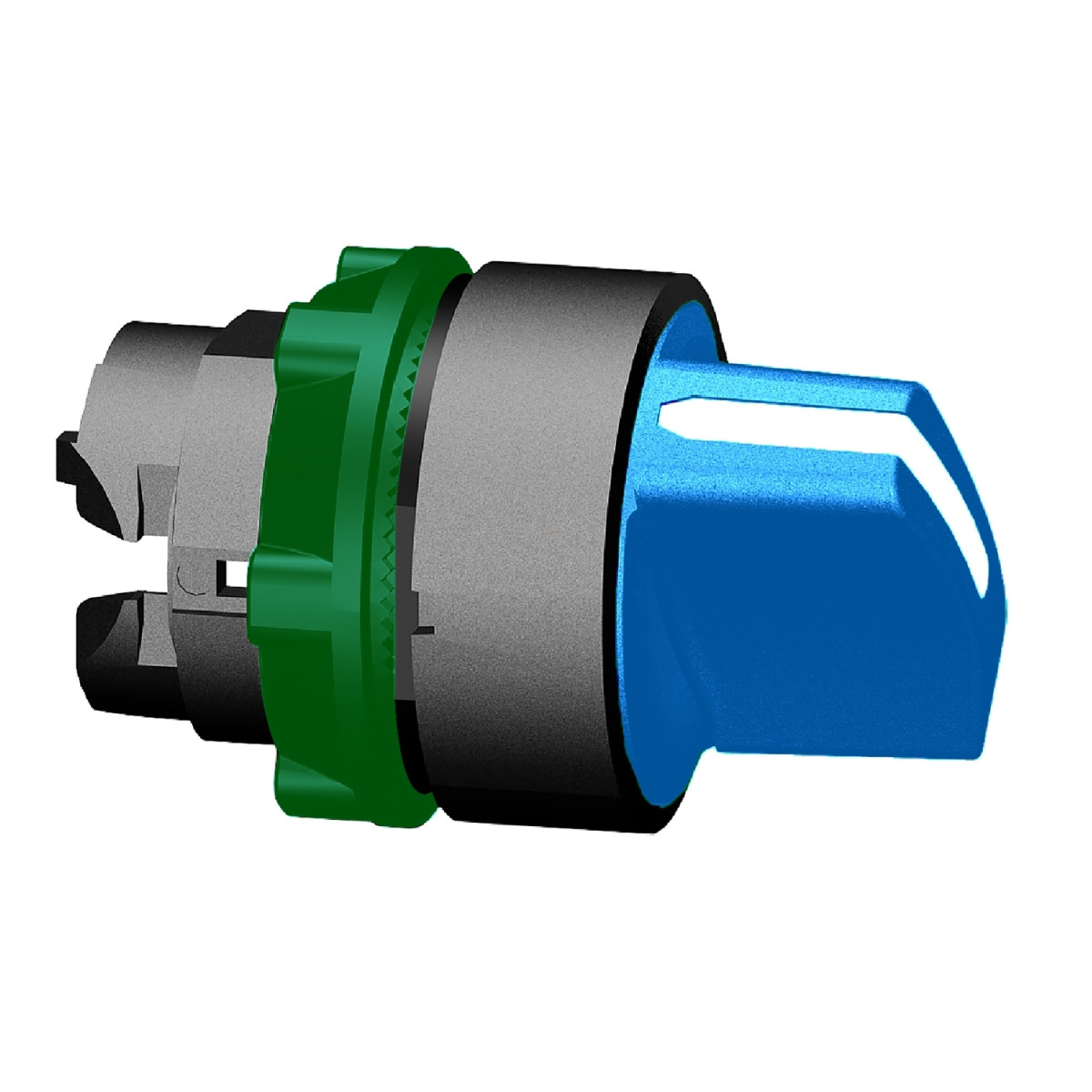

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AD506 egy kiváló minőségű, 3 pozíciós műanyag választókapcsoló fej, amely megbízható működést biztosít ipari alkalmazásokban. Ez a kék standard fogantyúval ellátott, Ø22 mm átmérőjű kapcsolófej a Harmony XB5 és XB4 sorozatokhoz készült, és különösen hasznos olyan helyzetekben, ahol középre visszatérő funkció szükséges.
A ZB5AD506 választókapcsoló fej sötétszürke műanyag előlappal rendelkezik, amely a könnyen felismerhető kék standard fogantyúval együtt nem csak a funkcionalitását, hanem a vizuális megkülönböztethetőségét is biztosítja ipari környezetben. A három pozíciós (+/- 45°) kapcsoló automatikusan visszatér a középső alaphelyzetbe, ami különösen előnyös biztonsági alkalmazásokban vagy olyan folyamatoknál, ahol csak a működtetés idejére van szükség a kapcsoló aktiválására. A készülék 1 millió működtetési ciklusra tervezett mechanikai élettartama kiemelkedő tartósságot biztosít a napi használat során, így ideális választás intenzív üzemeltetésű ipari környezetben.
A termék kompatibilis az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal, és több különböző elektromos összeállítási kóddal használható, beleértve a C3-C8, C11, SF1 és SR1 kódokat is. Ezek az összeállítások különböző kontaktus elrendezéseket tesznek lehetővé: a C3 és C4 kódok például kevesebb mint 6 kontaktust biztosítanak egyszeres és dupla blokkok használatával első oldali szerelésben, míg a C5 és C6 kódok kevesebb mint 5 kontaktust tesznek lehetővé. A termék alapvető elemként kerül szállításra, amely különböző érintkezőblokk-konfigurációkkal kombinálható a specifikus alkalmazási igényeknek megfelelően.
Az IP67, IP69, IP69K védettségi fokozatok, valamint a NEMA 13 és NEMA 4X minősítések kiváló védelmet biztosítanak por, víz és magas nyomású mosás ellen. A készülék ellenáll a 7000000 Pa nyomásnak 55 °C-on 0,1 m távolságból, ami ipari környezetben gyakori tisztítási procedúrák során is megbízható működést garantál. Az IK06 fokozatú ütésállóság tovább növeli a tartósságot. A ZB5AD506 széles hőmérsékleti tartományban (-40...70 °C) használható, így szélsőséges környezeti feltételek között is megbízhatóan működik.
Schneider Electric Harmony XB5 - ZB5AD506 - műanyag választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Rövid megnevezés: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Működtető formája: Kör alakú
Működtető típusa: Középre visszatérő
Működtető kivitele: Kék standard fogantyú
Kapcsoló pozíciók: 3 pozíció +/- 45°
Mechanikai jellemzők
CAD szerinti szélesség: 29 mm
CAD szerinti magasság: 29 mm
CAD szerinti mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kódok
C3: kevesebb mint 6 kontaktus egyszeres blokkokkal első szerelésben
C4: kevesebb mint 6 kontaktus egyszeres és dupla blokkokkal első szerelésben
C5: kevesebb mint 5 kontaktus egyszeres blokkokkal első szerelésben
C6: kevesebb mint 5 kontaktus egyszeres és dupla blokkokkal első szerelésben
C7: kevesebb mint 4 kontaktus egyszeres blokkokkal első szerelésben
C8: kevesebb mint 4 kontaktus egyszeres és dupla blokkokkal első szerelésben
C11: kevesebb mint 3 kontaktus egyszeres blokkokkal első szerelésben
SF1: kevesebb mint 3 kontaktus egyszeres blokkokkal első szerelésben
SR1: kevesebb mint 3 kontaktus egyszeres blokkokkal hátsó szerelésben
Környezeti feltételek
Védettségi szint: IP67 az IEC 60529 szerint
Védettségi szint: IP69 az IEC 60529 szerint
Védettségi szint: IP69K
NEMA védettség: NEMA 13, NEMA 4X
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságról
IK védettségi fokozat: IK06 az IEC 50102 szerint
Tárolási hőmérséklet: -40…70 °C
Üzemi hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai védelem
Vibrációállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulásra az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulásra az IEC 60068-2-27 szerint
