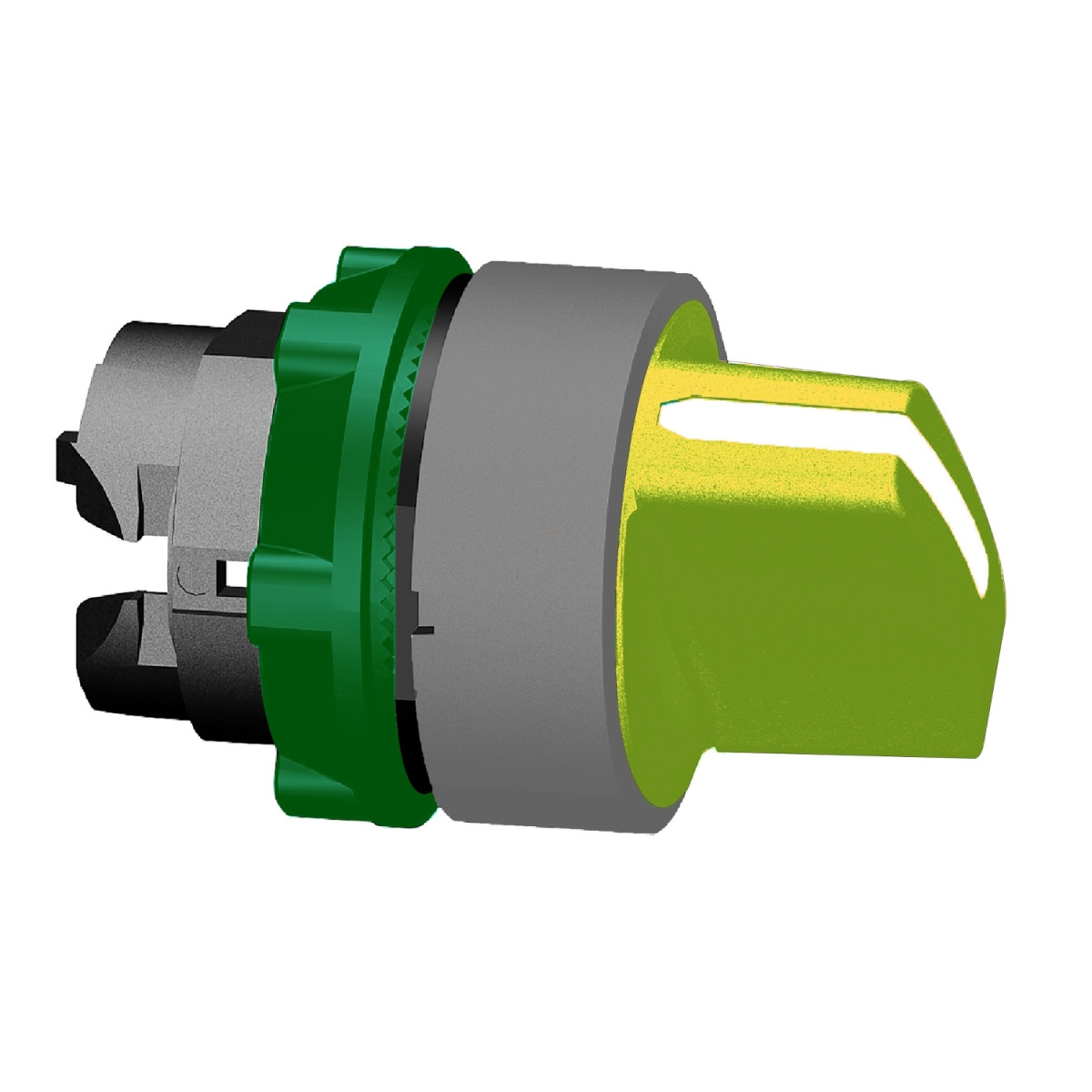

A Schneider Electric Harmony XB5 ZB5AD505C0 választókapcsoló fej az ipari automatizálás és vezérléstechnika kiemelkedő minőségű komponense, amely tökéletes választás gépek, berendezések és rendszerek vezérlőpaneljeinek kialakításához. Ez a 22 mm átmérőjű, műanyag szerkezetű, sárga színű választókapcsoló fej szürke kerettel rendelkezik, amely tetszetős és funkcionális megjelenést biztosít.
A ZB5AD505C0 választókapcsoló fej 3 pozíciós működéssel rendelkezik, +/- 45° elfordulási tartománnyal, és rugós középre visszatérő funkcióval. Ez a kialakítás ideálissá teszi olyan alkalmazásokhoz, ahol a kezelőnek csak átmenetileg szükséges az egyik funkciót aktiválni, majd automatikusan visszatér középállásba. A Harmony XB5 termékcsalád részeként magas szintű üzembiztonságot és hosszú élettartamot biztosít, amit jól mutat az 1.000.000 kapcsolási ciklus mechanikai élettartam is. A standard, kerek fejkialakítás és a sárga színű fogantyú jó láthatóságot és ergonomikus kezelést tesz lehetővé.
A választókapcsoló fej kompatibilis számos kapcsolási konfigurációval, ami rendkívüli rugalmasságot biztosít a tervezés során. Különböző elektromos összeállítási kódokkal használható (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), így különféle kontaktuselrendezések alakíthatók ki. A kapcsoló előlapi rögzítéssel szerelhető, és egyaránt alkalmazható egyes és dupla blokkok használatával, akár 6 érintkezőig. A termék alapvető elemként szolgál, amely további komponensekkel egészíthető ki a teljes kapcsoló kialakításához. Szereléshez javasolt az anti-rotációs ZB5AZ902 típusú rögzítőlap használata a biztonságos működés érdekében.
A termék műszaki adatai lenyűgözőek: IP67 védettségi szint az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X védettség, amely kiváló védelmet biztosít por, nedvesség és vízsugaras tisztítás ellen. A kapcsoló ellenáll a nagynyomású, akár 7.000.000 Pa erősségű vízsugárnak 55°C-on, 0,1 m távolságból. IK06 ütésállósági fokozattal rendelkezik az IEC 50102 szabvány szerint. A termék széles hőmérséklettartományban használható, -40°C-tól +70°C-ig, mind tárolási, mind üzemi körülmények között. A kapcsolófej CAD méretei: 29 mm szélesség, 29 mm magasság és 46 mm mélység.
Schneider Electric Harmony XB5 - ZB5AD505C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid készüléknév: ZB5
Keret anyaga: Műanyag, szürke bevonatú
Szerelési átmérő: 22 mm
Fejkialakítás: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós középre visszatérő
Működtető profilja: Sárga standard fogantyú
Működtető pozíciói: 3 pozíció +/- 45°
Műszaki paraméterek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetételi kódok
C3: kevesebb mint 6 érintkező egyes blokkokkal, előlapi rögzítéssel
C4: kevesebb mint 6 érintkező egyes és dupla blokkokkal, előlapi rögzítéssel
C5: kevesebb mint 5 érintkező egyes blokkokkal, előlapi rögzítéssel
C6: kevesebb mint 5 érintkező egyes és dupla blokkokkal, előlapi rögzítéssel
C7: kevesebb mint 4 érintkező egyes blokkokkal, előlapi rögzítéssel
C8: kevesebb mint 4 érintkező egyes és dupla blokkokkal, előlapi rögzítéssel
C11: kevesebb mint 3 érintkező egyes blokkokkal, előlapi rögzítéssel
SF1: kevesebb mint 3 érintkező egyes blokkokkal, előlapi rögzítéssel
SR1: kevesebb mint 3 érintkező egyes blokkokkal, hátsó rögzítéssel
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály, az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, UL 508, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listázott
Mechanikai ellenállóképesség
Rezgésállóság: 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás az IEC 60068-2-27 szerint
