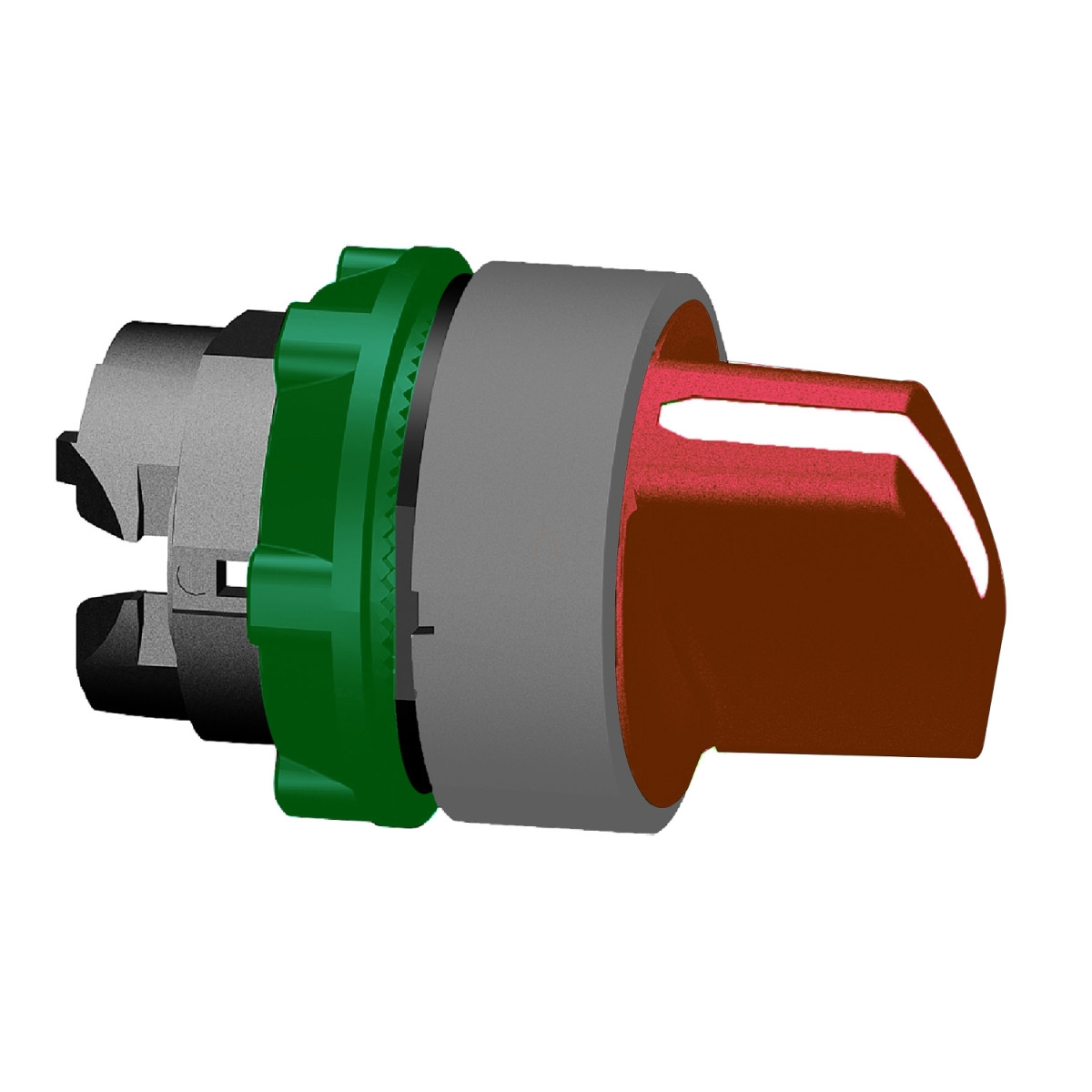

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AD504C0 választókapcsoló fej egy sokoldalú ipari vezérlőelem, amely megbízható működést biztosít a legkülönbözőbb automatizálási és vezérléstechnikai alkalmazásokban. Ez a kompakt, 22 mm átmérőjű, műanyag konstrukciójú, piros színű kapcsolófej szürke színű kerettel rendelkezik, ami tökéletesen illeszkedik modern ipari környezetbe.
A ZB5AD504C0 három pozíciós működést kínál (+/- 45°), rugós visszatérítéssel középállásba, így ideális ideiglenes kapcsolási funkciók megvalósításához, ahol az alapállapotba való automatikus visszatérés követelmény. A standard kerek formájú jelzőegység praktikus piros fogófelülettel rendelkezik, amely ergonomikus kezelést biztosít akár védőkesztyűben is. Kompakt méretei (29 mm szélesség, 29 mm magasság, 46 mm mélység) ellenére kiemelkedő mechanikai tartóssággal bír - élettartama 1 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál ipari körülmények között is.
A termék számos különböző kontaktus konfigurációval használható: a C3-tól C11-ig terjedő elektromos összeállítási kódokkal kompatibilis, valamint SF1 és SR1 kódokkal is. Ez lehetővé teszi akár 6 különböző kontaktus használatát, rugalmasan alkalmazva egyszerű és kettős blokkokat elülső vagy hátsó rögzítéssel. Különleges előnye, hogy kompatibilis az XALD és XALK típusú állomásokkal, amelyek 1-5 kivágással rendelkezhetnek. A szerelés egyszerű, a szabványos 22 mm-es furatba történik, ajánlott az elfordulásgátló ZB5AZ902 lemez használata a megbízható rögzítéshez.
A ZB5AD504C0 kiemelkedő környezeti specifikációkkal rendelkezik. Az IP67-es védettség (IEC 60529 szerint) por- és vízállóságot biztosít, továbbá NEMA 13 és NEMA 4X besorolással is rendelkezik. Extrém hőmérsékleteket is kibír, működési és tárolási hőmérséklettartománya egyaránt -40°C és +70°C között van. A komponens még nagynyomású mosással szemben is ellenálló (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból), valamint IK06 fokozatú ütésállósággal rendelkezik az IEC 50102 szabvány szerint. Mindezek a tulajdonságok kiválóan alkalmassá teszik mostoha ipari körülmények közötti használatra.
A ZB5AD504C0 számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, továbbá különböző hajózási minősítésekkel is rendelkezik mint DNV, BV és LROS. Kiemelkedő rezgésállósága (5 gn, f= 2-500 Hz tartományban) és ütésállósága (30 gn 18 ms-ig vagy 50 gn 11 ms-ig) tovább növeli a termék megbízhatóságát és alkalmazhatóságát szélsőséges ipari környezetben. A Schneider Electric Harmony XB5 ZB5AD504C0 választókapcsoló fej az ipari vezérlés és automatizálás területén kiváló választás, ahol a megbízhatóság, tartósság és a sokoldalúság kulcsfontosságú.
Schneider Electric Harmony XB5 ZB5AD504C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Szürke színű műanyag
Szerelési átmérő: 22 mm
Fejforma: Standard
Oszthatatlansági egység: 1
Jelzőegység fejformája: Kerek
Működtető típusa: Középre rugós visszatérés
Működtető kialakítása: Piros standard fogófelület
Működtető pozíció információ: 3 pozíció +/- 45°
Fizikai jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos jellemzők
Kompatibilis állomás: XALD 1...5 kivágással, XALK 2...5 kivágással
Elektromos összeállítási kód: C3 legfeljebb 6 kontaktushoz egyszerű blokkokkal elülső rögzítésnél, C4 legfeljebb 6 kontaktushoz egyszerű és kettős blokkokkal elülső rögzítésnél, C5 legfeljebb 5 kontaktushoz egyszerű blokkokkal elülső rögzítésnél, C6 legfeljebb 5 kontaktushoz egyszerű és kettős blokkokkal elülső rögzítésnél, C7 legfeljebb 4 kontaktushoz egyszerű blokkokkal elülső rögzítésnél, C8 legfeljebb 4 kontaktushoz egyszerű és kettős blokkokkal elülső rögzítésnél, C11 legfeljebb 3 kontaktushoz egyszerű blokkokkal elülső rögzítésnél, SF1 legfeljebb 3 kontaktushoz egyszerű blokkokkal elülső rögzítésnél, SR1 legfeljebb 3 kontaktushoz egyszerű blokkokkal hátsó rögzítésnél
Környezeti paraméterek
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Működési hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
