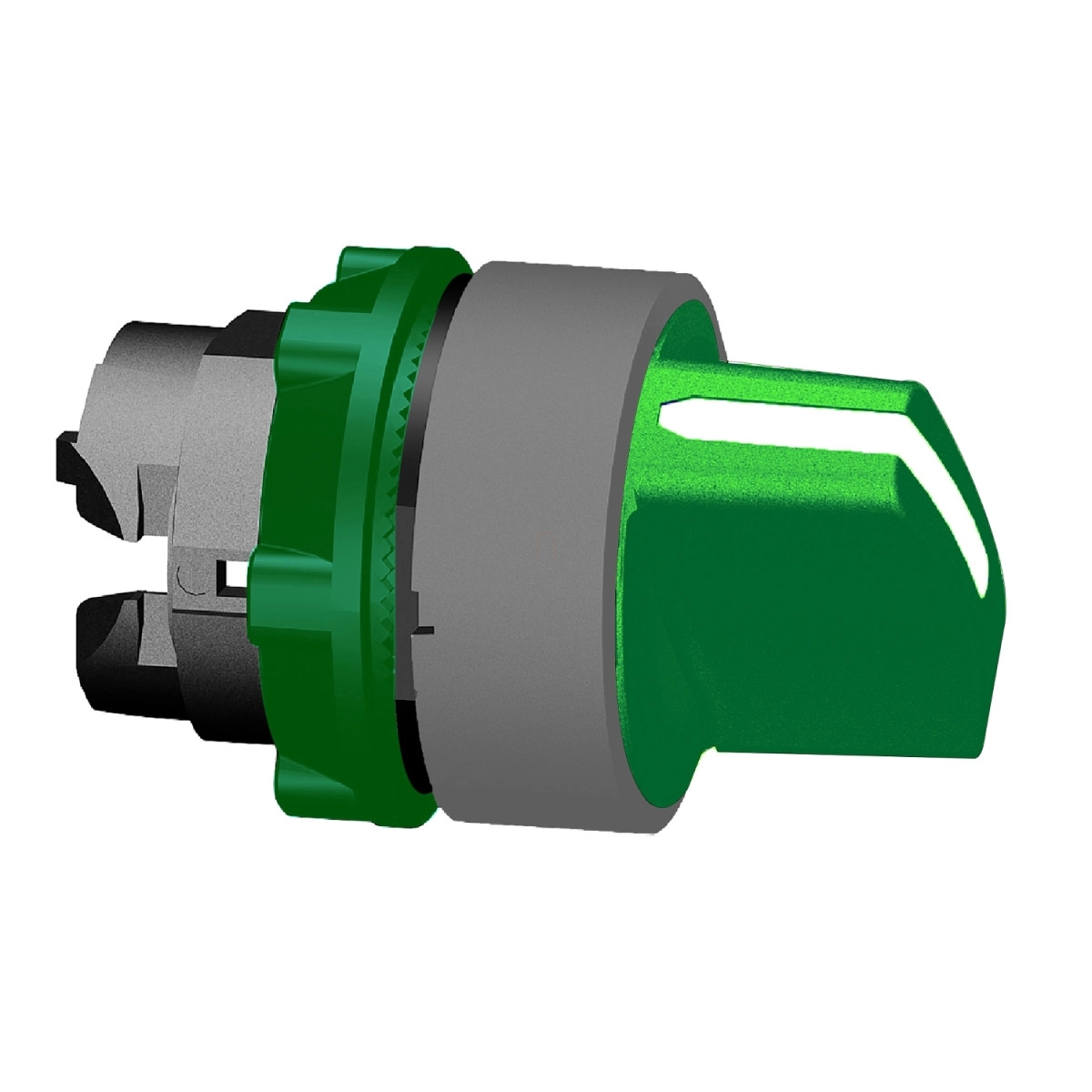

Schneider Electric Harmony XB5 - ZB5AD503C0 - műanyag választókapcsoló fej, Ø22, 3 állású középre visszatérő, zöld, szürke perem
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB5AD503C0 egy 22 mm átmérőjű szerelőfuratba illeszthető, standard kialakítású választókapcsoló fej, amely 3 pozíciós működést kínál, középre visszatérő rugós mechanizmussal. A középső alaphelyzetből +/- 45°-os elfordítással aktiválható, majd elengedéskor automatikusan visszatér középállásba. Ez a funkció ideálissá teszi olyan alkalmazásokban, ahol biztonsági okokból szükséges, hogy a kapcsoló ne maradjon bekapcsolt állapotban, például vészleállítás vagy biztonsági ajtóvezérlés esetén. A szürke keretbe foglalt zöld standard fogantyú nem csak esztétikus megjelenést biztosít, hanem kontrasztos színével növeli a láthatóságot nehéz fényviszonyok között is.
A kapcsoló rendkívül strapabíró, amit 1.000.000 kapcsolási ciklus mechanikai élettartama is bizonyít. Környezetállósági jellemzői kiemelkedőek: IP67-es védettség az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és ideiglenes vízbe merítés elleni védelmet jelent. Emellett megfelel a NEMA 13 és NEMA 4X előírásoknak is, így védett por, olaj és nem korrozív anyagok ellen, valamint ellenáll a vízpermetnek. A TH védőkezeléssel ellátott kapcsoló -40°C és +70°C közötti környezeti hőmérsékleten is megbízhatóan működik, így extrém időjárási körülmények között is alkalmazható.
A Harmony XB5 ZB5AD503C0 választókapcsoló fejhez különböző érintkezőblokkok csatlakoztathatók, amelyek lehetővé teszik különféle elektromos konfigurációk kialakítását. A termék elektromos összeállítási kódjai (C3, C4, C5, C6, C7, C8, C11, SF1, SR1) különböző kontaktus-kombinációkat tesznek lehetővé, maximum 6 érintkezőig. A kapcsoló rugós visszatérítésű működése során a kontaktusok állapota változik a három pozíciónak (315°, 0°, 45°) megfelelően, ami pontosan dokumentálva van a termékinformációkban.
A Schneider Electric Harmony XB5 ZB5AD503C0 választókapcsoló számos nemzetközi szabványnak megfelel, beleértve a JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, UL 508 és JIS C8201-1 előírásokat. Rendelkezik továbbá DNV, CSA, BV, LROS és UL tanúsítványokkal is, ami garantálja a minőséget és a megbízhatóságot bármilyen ipari környezetben. A magas szintű ütés- és rezgésállóság (30 gn ütésállóság, 5 gn rezgésállóság) tovább növeli a termék megbízhatóságát még a legzordabb körülmények között is.
Schneider Electric Harmony XB5 - ZB5AD503C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Fej választókapcsolóhoz
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke színre galvanizált
Szerelési átmérő: 22 mm
Fejforma: Kerek
Működtetés típusa: Középre visszatérő rugós
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információk: 3 pozíció +/- 45°
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Elektromos jellemzők
Elektromos összeállítási kód: C3 max. 6 érintkezőhöz, egyes blokkok előlapra szerelésével
C4 max. 6 érintkezőhöz, egyes és dupla blokkok előlapra szerelésével
C5 max. 5 érintkezőhöz, egyes blokkok előlapra szerelésével
C6 max. 5 érintkezőhöz, egyes és dupla blokkok előlapra szerelésével
C7 max. 4 érintkezőhöz, egyes blokkok előlapra szerelésével
C8 max. 4 érintkezőhöz, egyes és dupla blokkok előlapra szerelésével
C11 max. 3 érintkezőhöz, egyes blokkok előlapra szerelésével
SF1 max. 3 érintkezőhöz, egyes blokkok előlapra szerelésével
SR1 max. 3 érintkezőhöz, egyes blokkok hátlapra szerelésével
Környezeti jellemzők
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -40...70°C
Tárolási környezeti hőmérséklet: -40...70°C
Túlfeszültség-kategória: II. osztály az IEC 60536 szerint
Megfelelőség és tanúsítványok
Szabványok: JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
