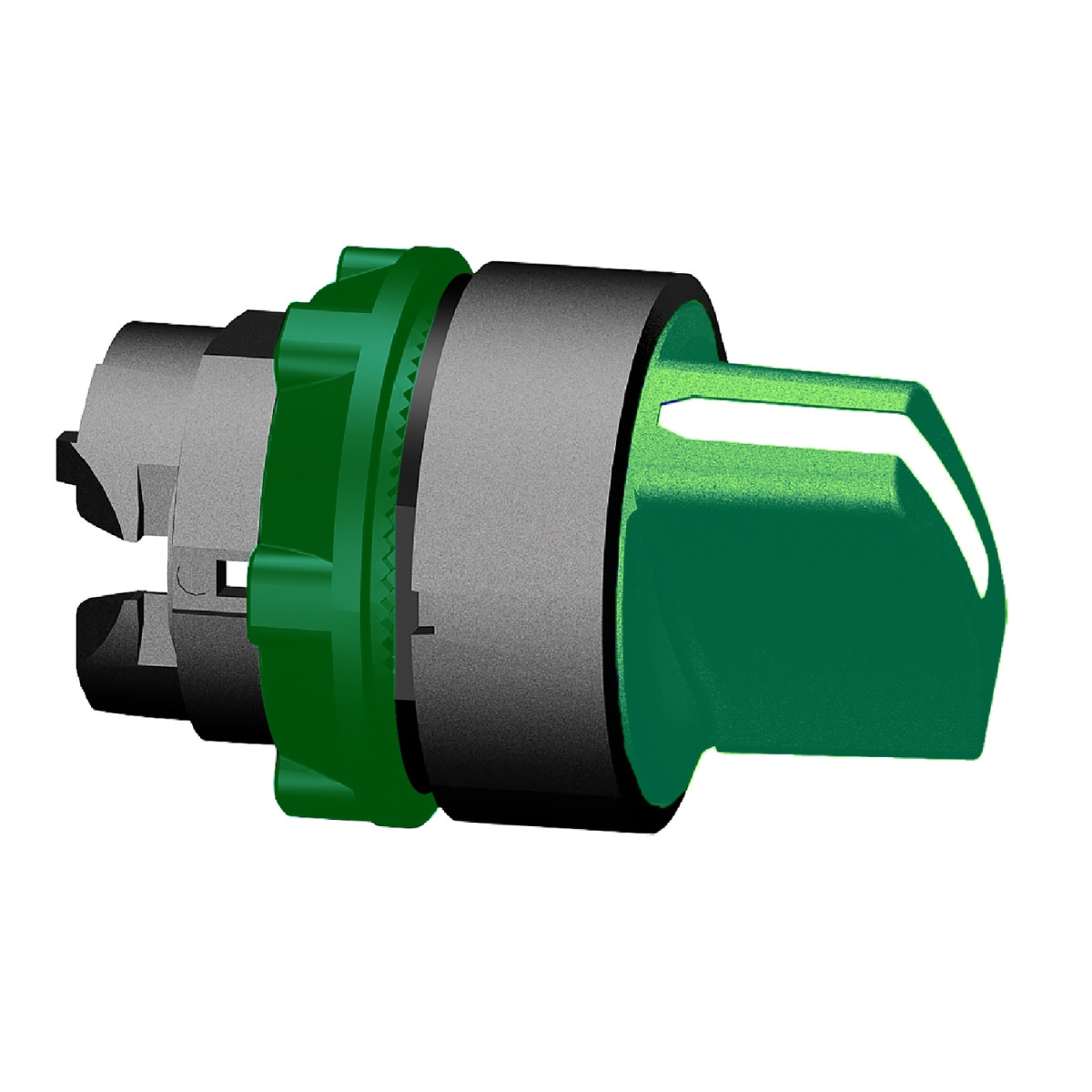

A Schneider Electric Harmony XB5 termékcsalád ZB5AD503 típusjelű választókapcsoló feje az ipari automatizálás és vezérlőrendszerek megbízható komponense, amely különösen alkalmas gépi berendezések, kapcsolószekrények és vezérlőpultok felhasználói interfészeihez. Ez a 3 pozíciós, középre visszatérő kivitelű, zöld színű kezelőelem kiváló minőségű megoldást kínál a különböző kapcsolási feladatokhoz.
A ZB5AD503 típusú kapcsolófej a szabványos, 22 mm átmérőjű szerelőnyílásokba illeszthető, így kompatibilis a legelterjedtebb ipari alkalmazásokkal. A sötétszürke műanyag előlapba illeszkedő zöld standard fogantyú ergonomikus kialakítású, ami megkönnyíti a kezelést. A kapcsoló három pozícióval rendelkezik (+/- 45°), és rugós kialakításának köszönhetően automatikusan visszatér középállásba - ez a funkció különösen hasznos biztonsági alkalmazásoknál vagy olyan helyzetekben, ahol az alapállapotba való automatikus visszaállás követelmény.
Műszaki szempontból a ZB5AD503 választókapcsoló fej kiemelkedő tulajdonságokkal bír. A termék magas szintű védettséget nyújt a por és a nedvesség ellen, amit az IP67, IP69 és IP69K védettségi besorolások igazolnak az IEC 60529 szabvány szerint. Ez lehetővé teszi a használatát olyan környezetben is, ahol nagynyomású mosás előfordulhat (7000000 Pa, 55°C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X minősítésekkel rendelkező komponens ellenáll a mechanikai behatásoknak is, amit az IK06 ütésállósági fokozat garantál. A szerkezet rendkívül tartós, amit az 1.000.000 kapcsolási ciklusra tervezett mechanikai élettartam is bizonyít. A ZB5AD503 -40...+70 °C közötti működési és tárolási hőmérsékleten használható, így extrém környezeti feltételek között is megbízható teljesítményt nyújt.
A választókapcsoló fej különböző elektromos összeállításokkal kombinálható, ami nagy rugalmasságot biztosít a felhasználásban. A különböző kódoknak (C3, C4, C5, C6, C7, C8, C11, SF1, SR1) megfelelő érintkező-konfigurációk lehetővé teszik, hogy a kapcsolót különféle vezérlési feladatokhoz igazítsák. A termék számos nemzetközi szabványnak megfelel, többek között: JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, UL 508 és JIS C8201-1. A minőséget és megbízhatóságot olyan nemzetközi tanúsítványok garantálják, mint a DNV, CSA, BV, LROS (Lloyds register of shipping) és UL listázás. A termék ellenáll a vibrációnak (5 gn, f= 2...500 Hz) és a sokkhatásoknak (30 gn 18 ms időtartamú, illetve 50 gn 11 ms időtartamú félszinusz hullámú gyorsulás esetén), ami tovább erősíti alkalmasságát ipari környezetben való használatra.
Schneider Electric Harmony XB5 - ZB5AD503 - műanyag választókapcsoló fej műszaki adatok
Alapvető jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Rövid név: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Minimum rendelési mennyiség: 1
Jelzőegység alakja: Kerek
Kezelőelem típusa: Középre visszatérő rugós
Kezelőelem profilja: Zöld standard fogantyú
Kezelőelem pozíciói: 3 pozíció +/- 45°
Méretek és fizikai jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Kompatibilitás
Állomás neve: XALD 1...5 nyílás, XALK 2...5 nyílás
Elektromos összeállítási kód: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 különböző érintkezőblokk kombinációkhoz
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK ütésállóság: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
