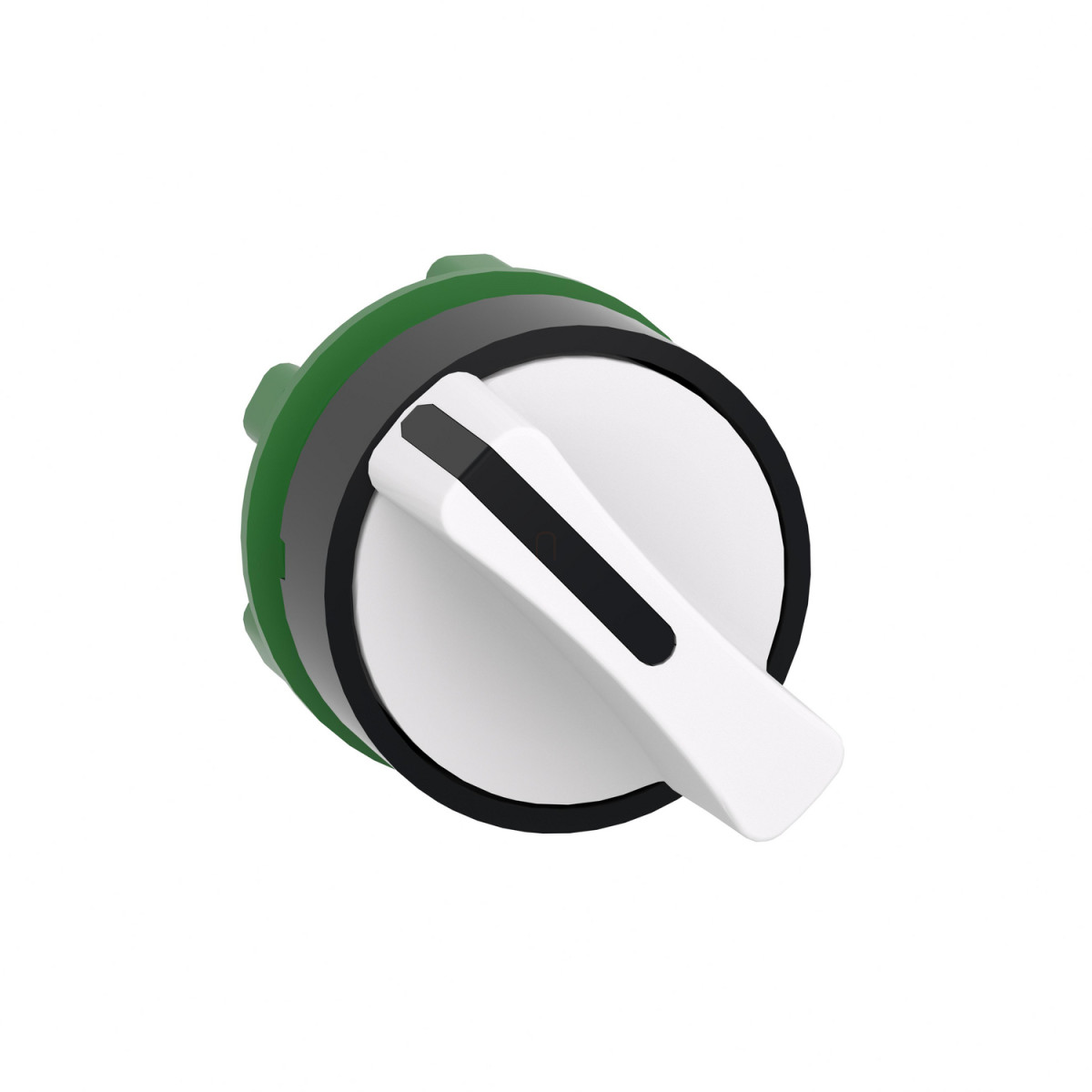

A Schneider Electric Harmony XB5 sorozatú ZB5AD501 választókapcsoló fej egy kiváló minőségű ipari kapcsolóelem, amely tökéletesen alkalmazható különböző vezérlési feladatokhoz az automatizálás területén. Ez a 22 mm átmérőjű, fehér színű választókapcsoló fej könnyen felszerelhető standard méretű nyílásokba, és három pozíciójú, középre visszatérő működési móddal rendelkezik, ami rugalmas vezérlési lehetőségeket biztosít különféle alkalmazásokban.
A ZB5AD501 választókapcsoló fej sötétszürke műanyag kerettel és fehér standard fogantyúval készül, amely megfelelő kontrasztot biztosít a jó láthatóság érdekében. A középre visszatérő rugós mechanizmus (+/- 45°-os pozíciókkal) ideális olyan alkalmazásokhoz, ahol a pillanatnyi kapcsolás szükséges, majd automatikusan visszatér alaphelyzetbe. Ez különösen hasznos olyan rendszerekben, ahol biztonsági megfontolásból nem szabad tartósan egy adott kapcsolási állapotban maradnia a rendszernek, vagy ahol a kezelő jelenlétét folyamatosan igénylő vezérlésre van szükség.
A termék kimagasló védelmi szinttel rendelkezik, IP67, IP69 és IP69K védettségi besorolással, ami azt jelenti, hogy teljesen por- és vízálló, még nagynyomású vízsugárral szemben is ellenálló (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). Emellett NEMA 13 és NEMA 4X szabványoknak is megfelel, így szélsőséges környezeti feltételek között is megbízhatóan működik. Az IK06 fokozatú ütésállóság további védelmet biztosít a mechanikai behatásokkal szemben.
A ZB5AD501 választókapcsoló fej -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartománnyal rendelkezik, így szélsőséges hőmérsékleti viszonyok között is alkalmazható. A termék kiemelkedő mechanikai élettartama 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A választókapcsoló fej számos nemzetközi szabványnak megfelel, többek között IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508 és egyéb vonatkozó szabványoknak, valamint rendelkezik DNV, CSA, BV, LROS és UL tanúsítványokkal is.
A ZB5AD501 választókapcsoló fej különböző elektromos összeállítási kódokkal kompatibilis, amelyek lehetővé teszik a különböző kontaktus konfigurációkat. Használható egyedi és dupla blokkok kombinációjával, különböző számú (maximum 6) érintkezővel. A termék különböző csatlakozási módokat támogat, beleértve a csavaros csatlakozókat, a dugaszolható csatlakozókat, a Faston csatlakozókat, illetve a nyomtatott áramköri lapra történő szerelést is. A fejhez különféle állomás típusok csatlakoztathatók, például XALD és XALK sorozatú állomások, ami tovább növeli a felhasználás rugalmasságát.
Schneider Electric Harmony XB5 - ZB5AD501 - műanyag választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Rövid termékkód: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Minimális rendelési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető kivitele: Fehér standard fogantyú
Pozíció információk: 3 pozíciós +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kódok
C3: <6 érintkező egyes blokkokkal előlapi szerelés esetén
C4: <6 érintkező egyes és dupla blokkokkal előlapi szerelés esetén
C5: <5 érintkező egyes blokkokkal előlapi szerelés esetén
C6: <5 érintkező egyes és dupla blokkokkal előlapi szerelés esetén
C7: <4 érintkező egyes blokkokkal előlapi szerelés esetén
C8: <4 érintkező egyes és dupla blokkokkal előlapi szerelés esetén
C11: <3 érintkező egyes blokkokkal előlapi szerelés esetén
SF1: <3 érintkező egyes blokkokkal előlapi szerelés esetén
SR1: <3 érintkező egyes blokkokkal hátsó szerelés esetén
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, az IEC 60536 szabványnak megfelelően
IP védelmi fokozat: IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K
NEMA védelmi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványoknak való megfelelés: IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Vibrációs és ütésállóság
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
