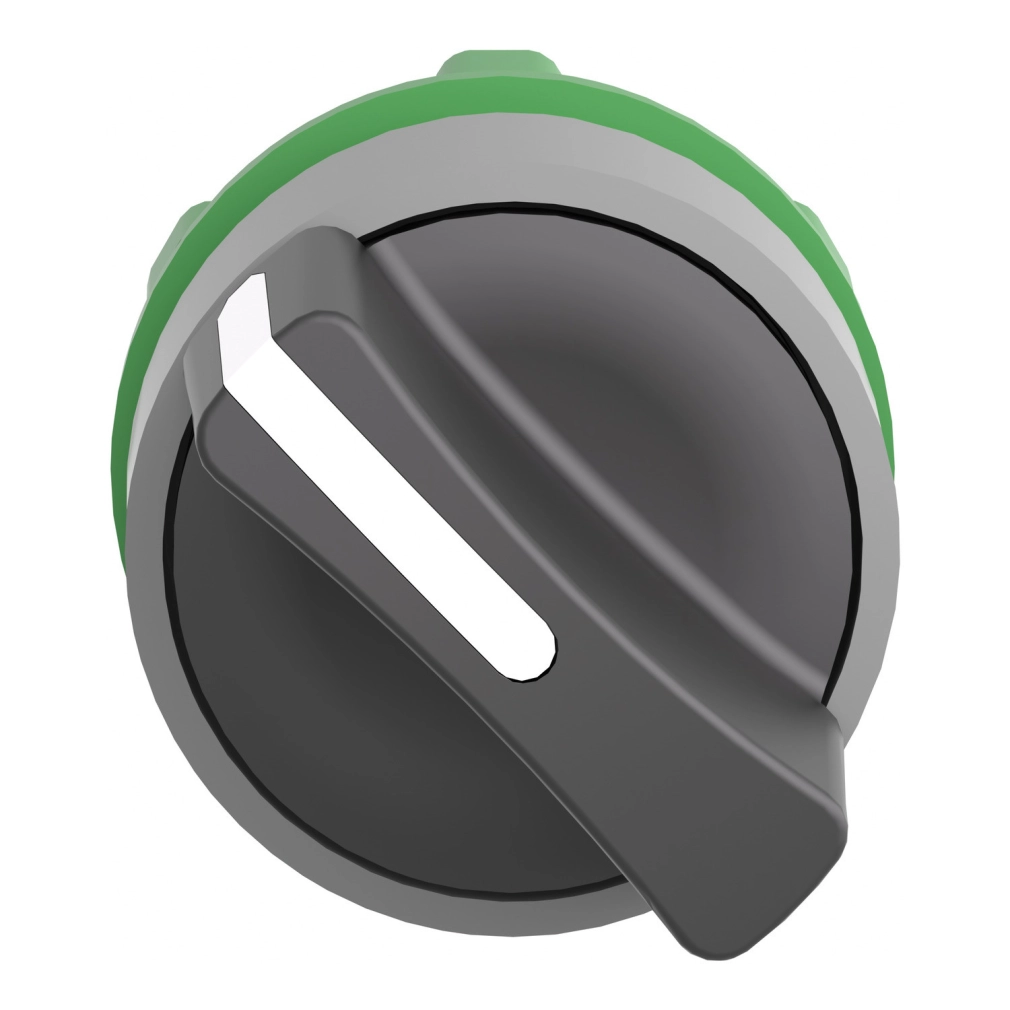

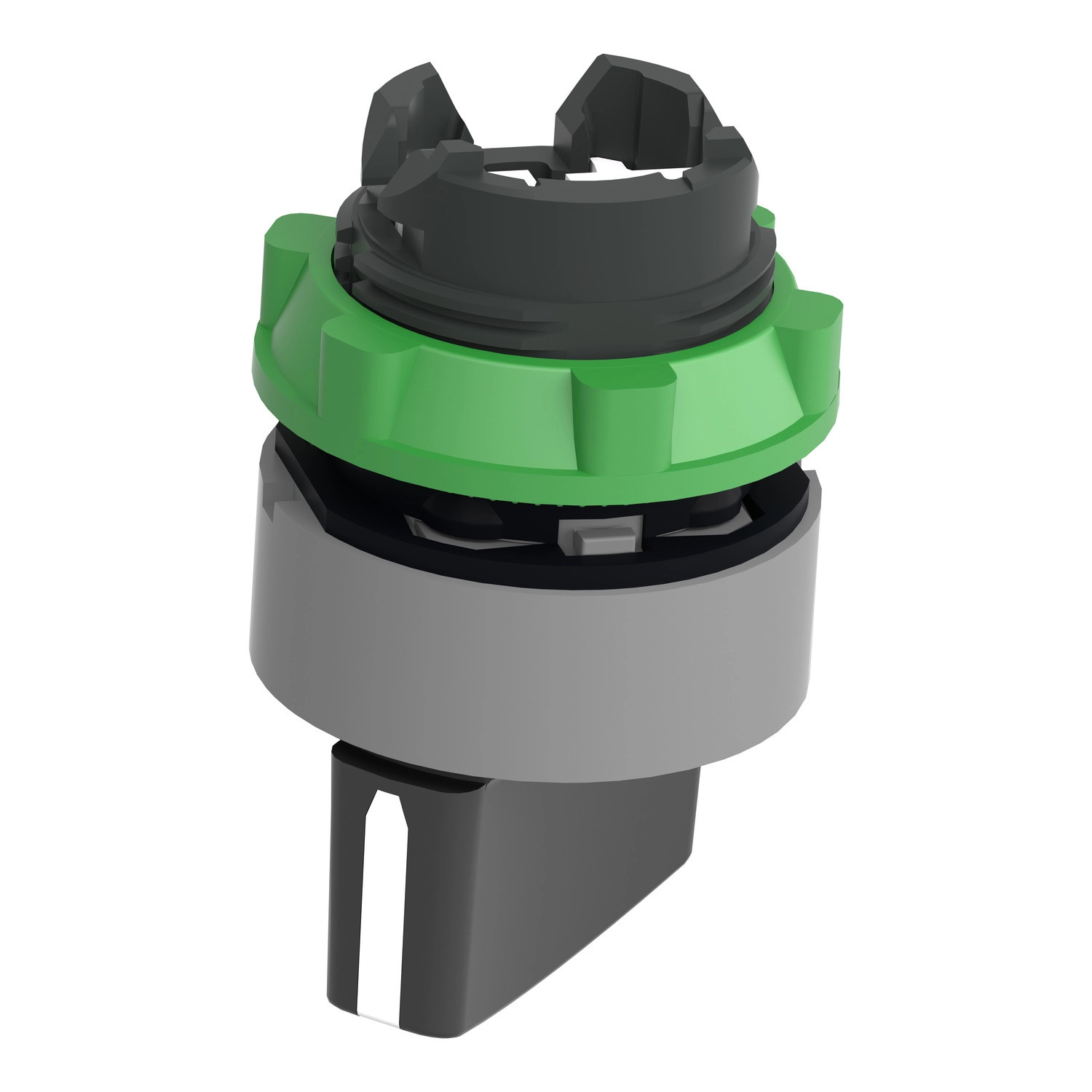

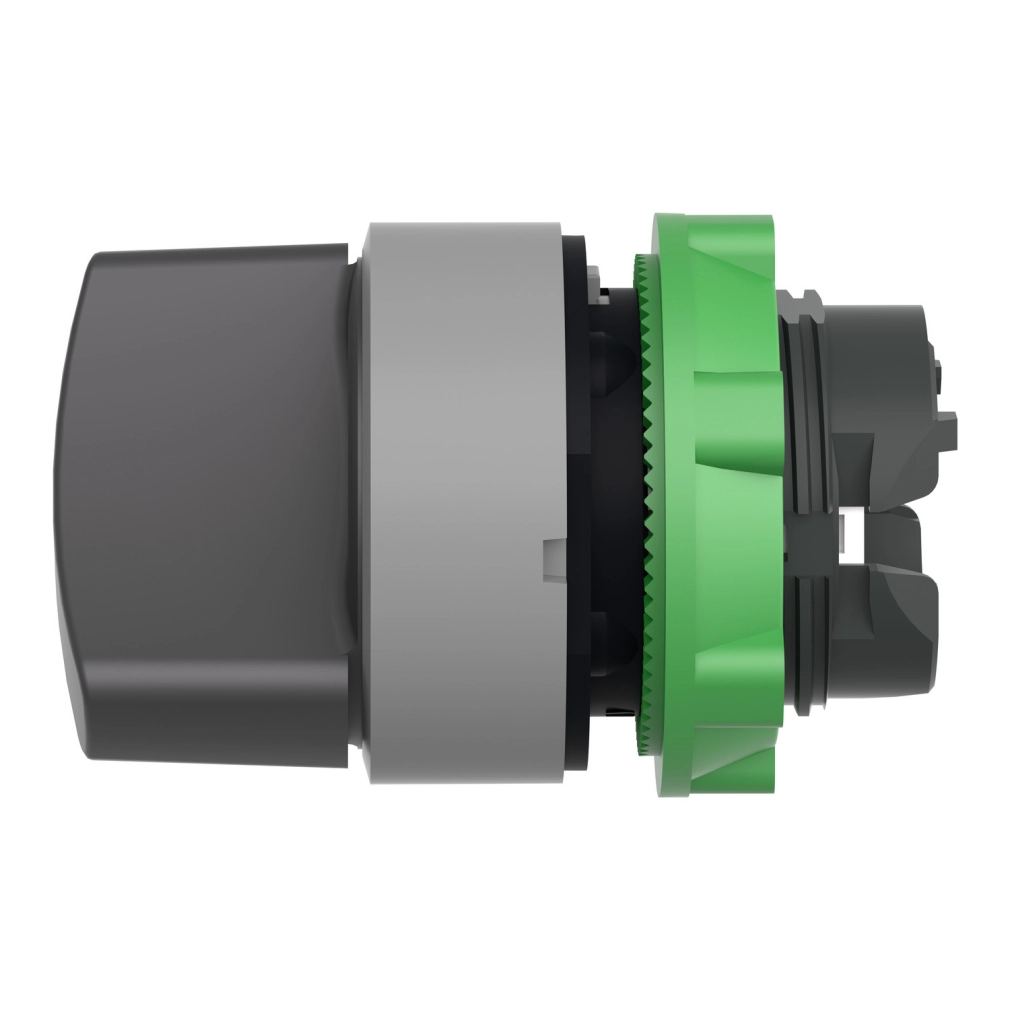

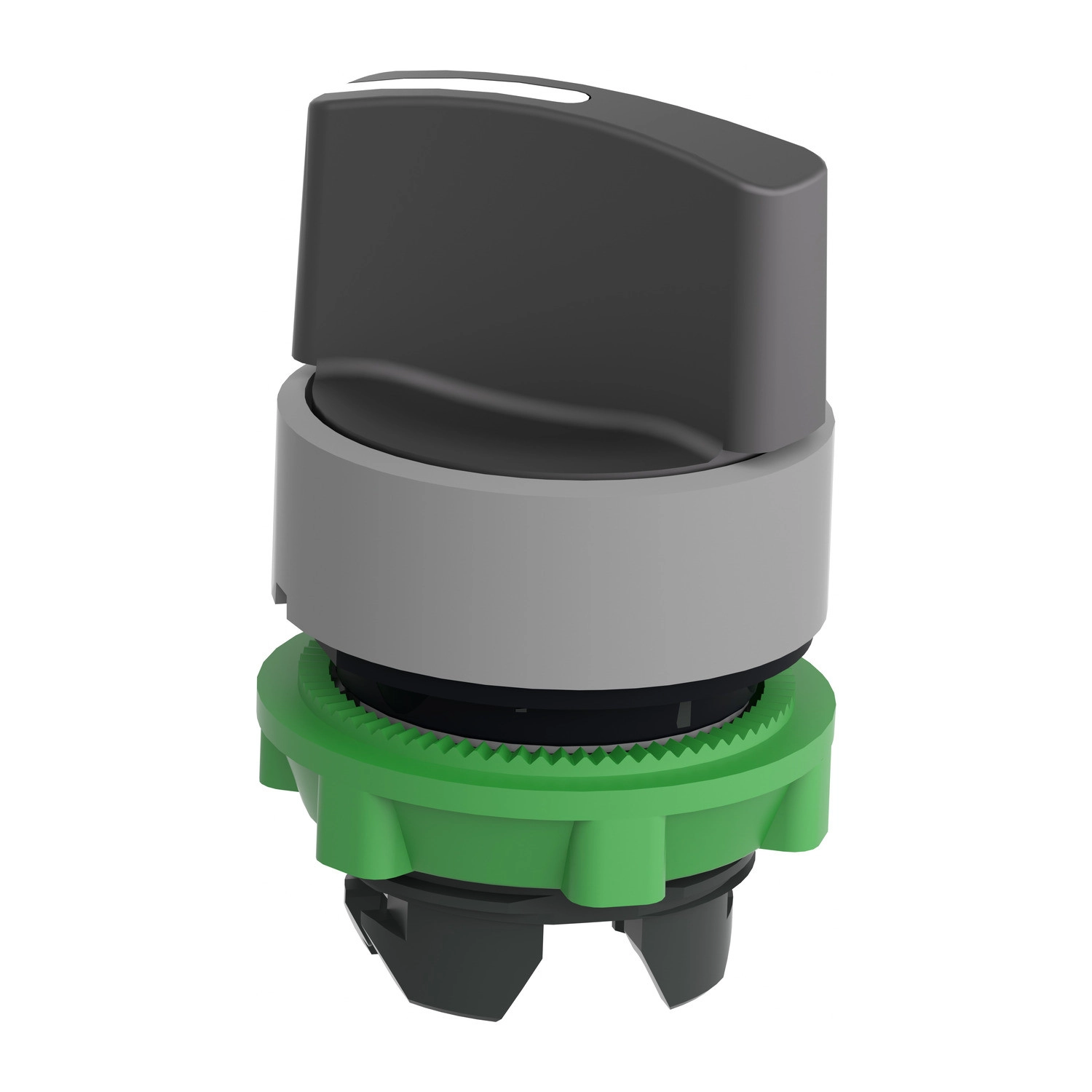

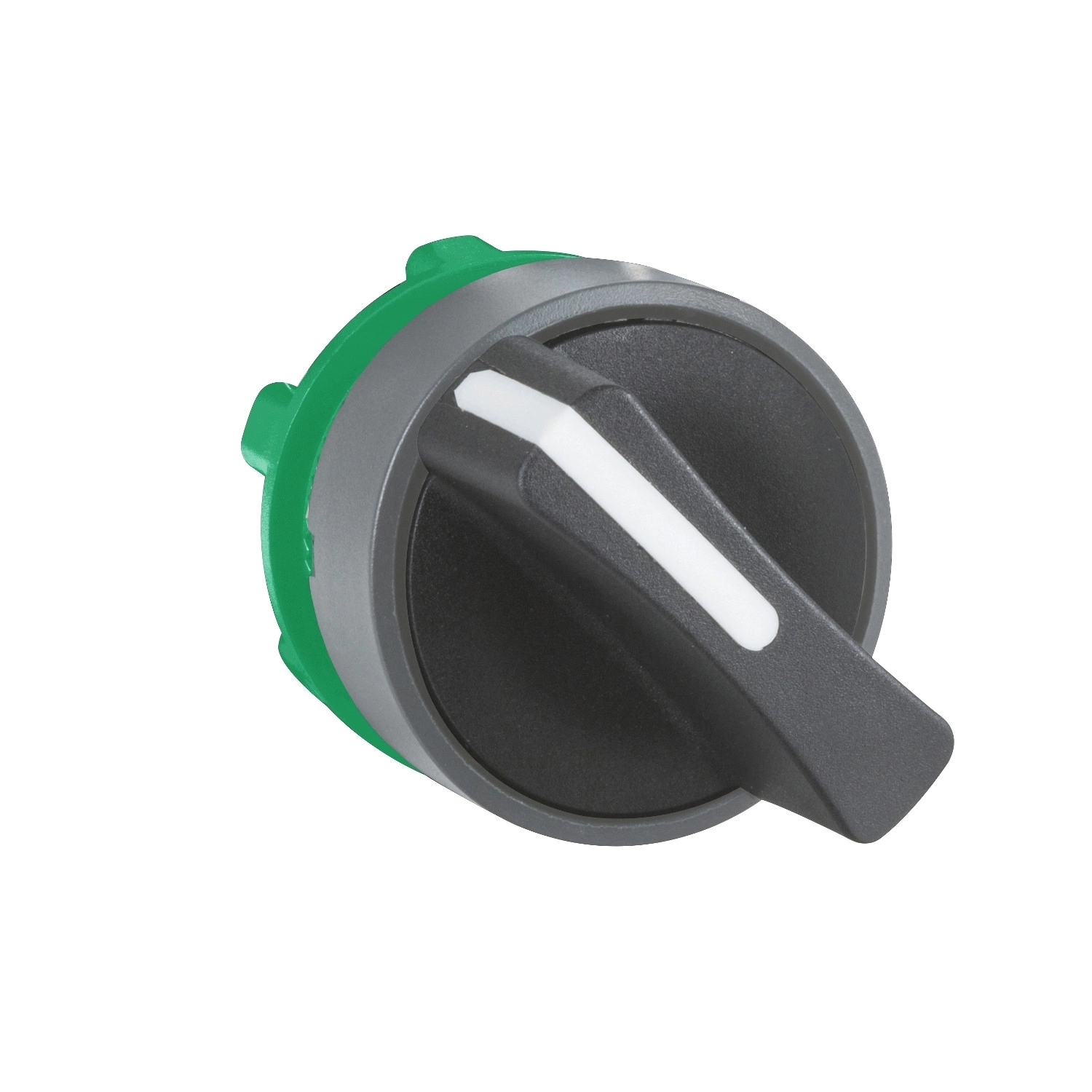

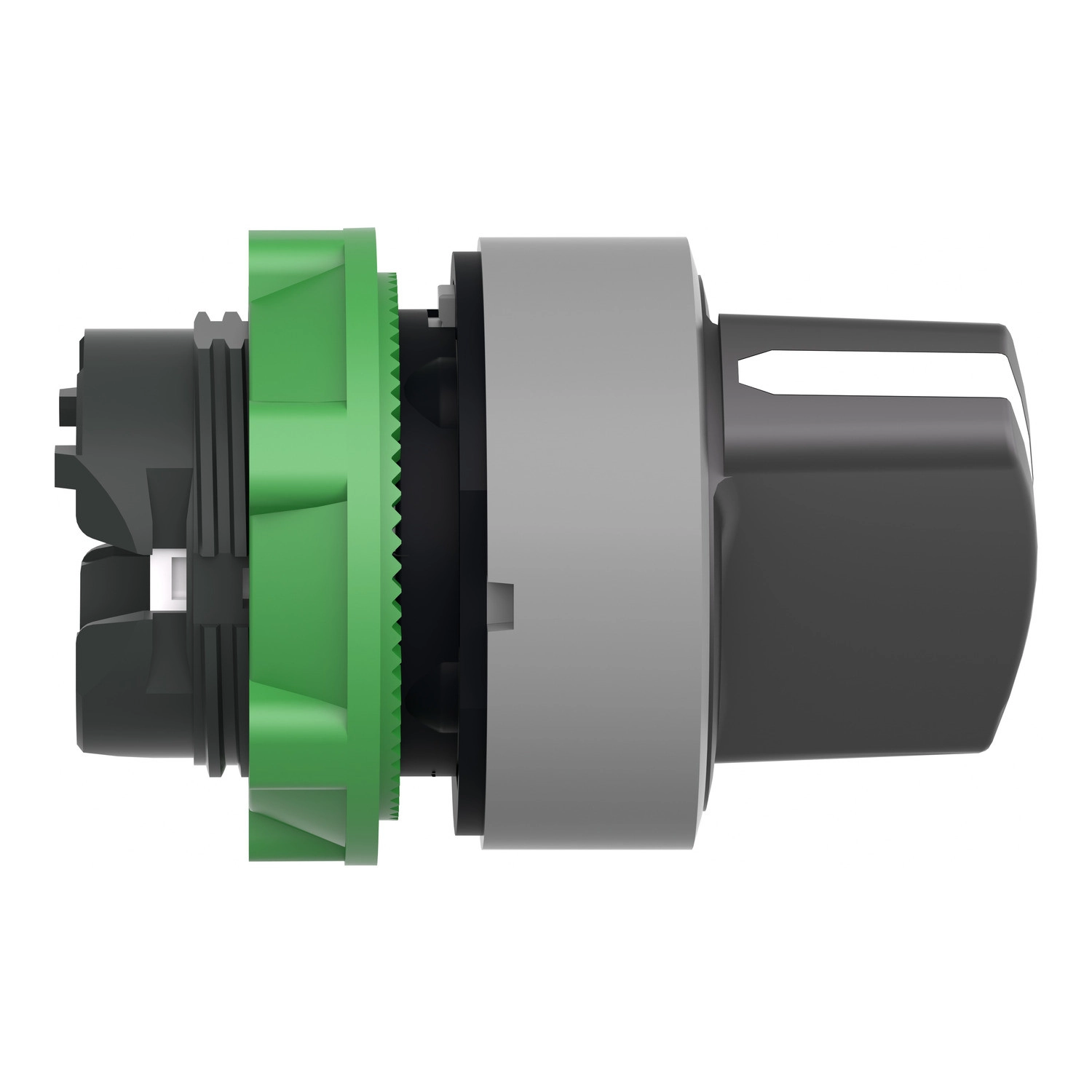

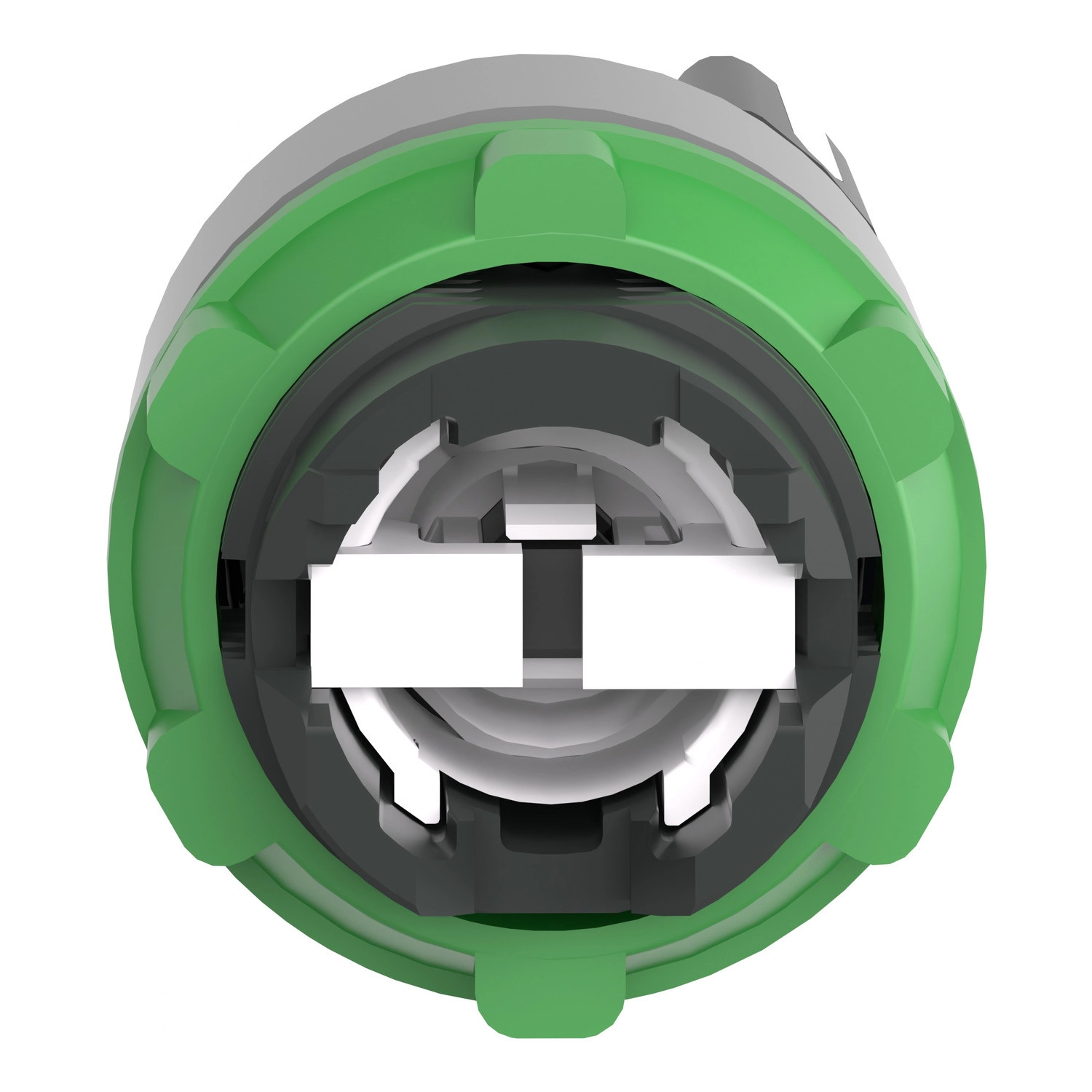

A Schneider Electric Harmony XB5 választókapcsoló fej (ZB5AD4C0) egy professzionális, ipari alkalmazásokhoz tervezett irányítóeszköz, amely magas minőségű anyagokból készült, és kiváló teljesítményjellemzőkkel rendelkezik. Ez a választókapcsoló fej a sokoldalú Harmony XB5 termékcsalád része, amely világszerte elismert az ipari vezérlőberendezések között.
A ZB5AD4C0 kód alatt forgalmazott választókapcsoló fej 22 mm-es standard szerelőnyílásba illeszkedik, így könnyen integrálható a legtöbb vezérlőpanelbe vagy kapcsolótáblába. A fekete színű, standard fogantyúval ellátott kezelőfej és a szürke színnel bevont műanyag előlap elegáns, ugyanakkor jól látható megjelenést biztosít. A választókapcsoló két pozícióval rendelkezik, amelyek között 90°-os a váltás, és jobbról balra rugós visszatérítéssel működik, ami különösen hasznos olyan alkalmazásokban, ahol a pillanatnyi kapcsolás után automatikus visszaállás szükséges.
A választókapcsoló fej kerek kialakítású, és a standard fogantyú kényelmesen megfogható, így a kezelése egyszerű még kesztyűben is. A termék rendkívüli tartósságát az 1 millió kapcsolási ciklust meghaladó mechanikai élettartam garantálja. A ZB5AD4C0 kiváló védelmet nyújt a környezeti hatásokkal szemben, IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és időszakos vízbe merítés elleni védelmet jelent. Emellett megfelel a NEMA 13 és NEMA 4X követelményeinek is.
A választókapcsoló fej különböző elektromos összeállításokban használható, támogatva a C3, C4, C5, C6, C7, C8, C11, C15, SF1 és SR1 kódolású konfigurációkat, így rendkívül rugalmasan alkalmazható különböző kapcsolási feladatokra. A termék üzemi hőmérséklet-tartománya -40°C és +70°C között van, ami lehetővé teszi használatát szélsőséges környezeti feltételek mellett is. A nagy nyomású mosással szembeni ellenállása (7000000 Pa 55°C-on, 0,1 m távolságból) tovább növeli a felhasználási lehetőségeit olyan környezetekben, ahol rendszeres tisztítás szükséges.
Schneider Electric Harmony XB5 - ZB5AD4C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Előlap anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlansági mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérésű
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Teljesítmény adatok
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1
Eszköz bemutatása: Alapelem
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóság
Rezgésállóság: 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
