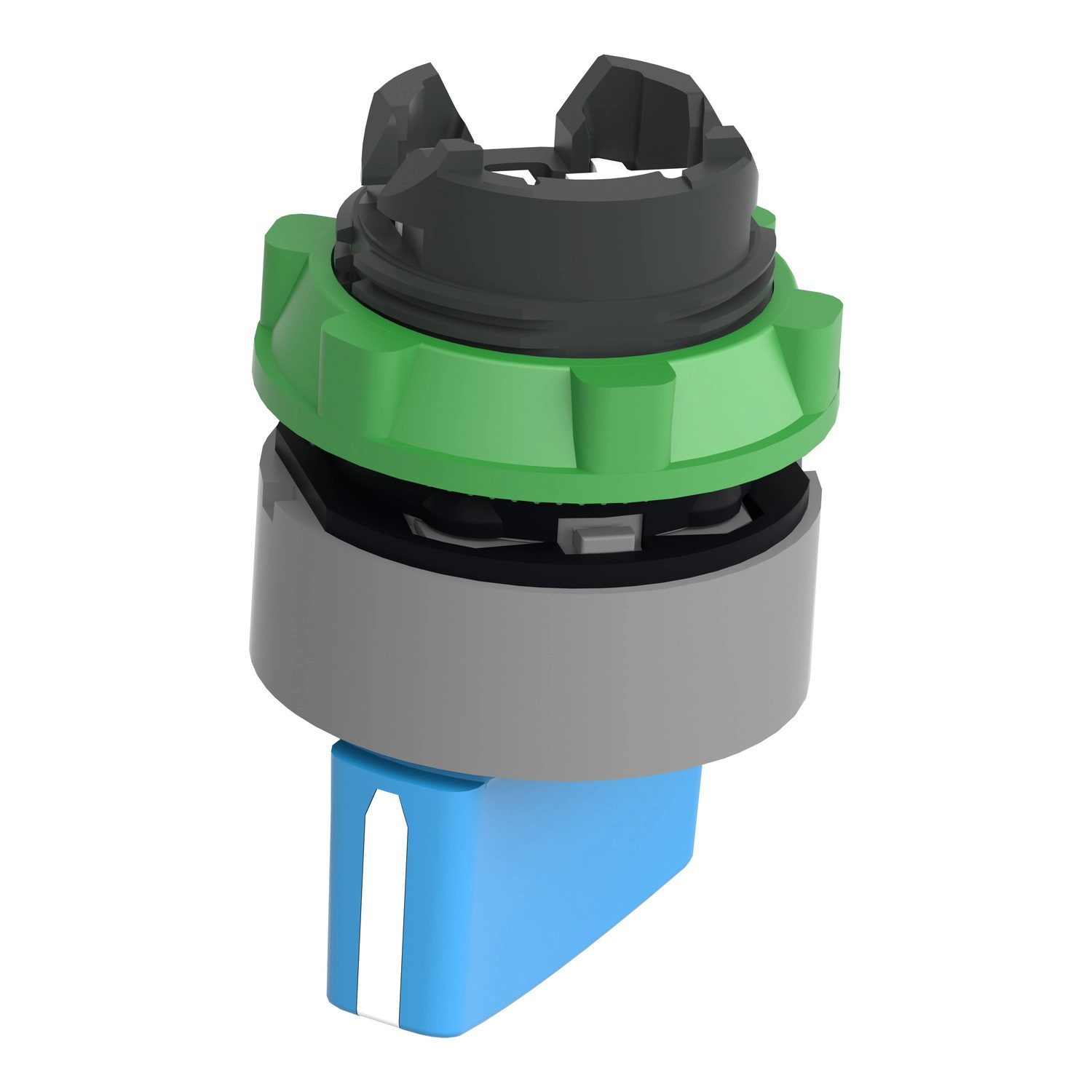

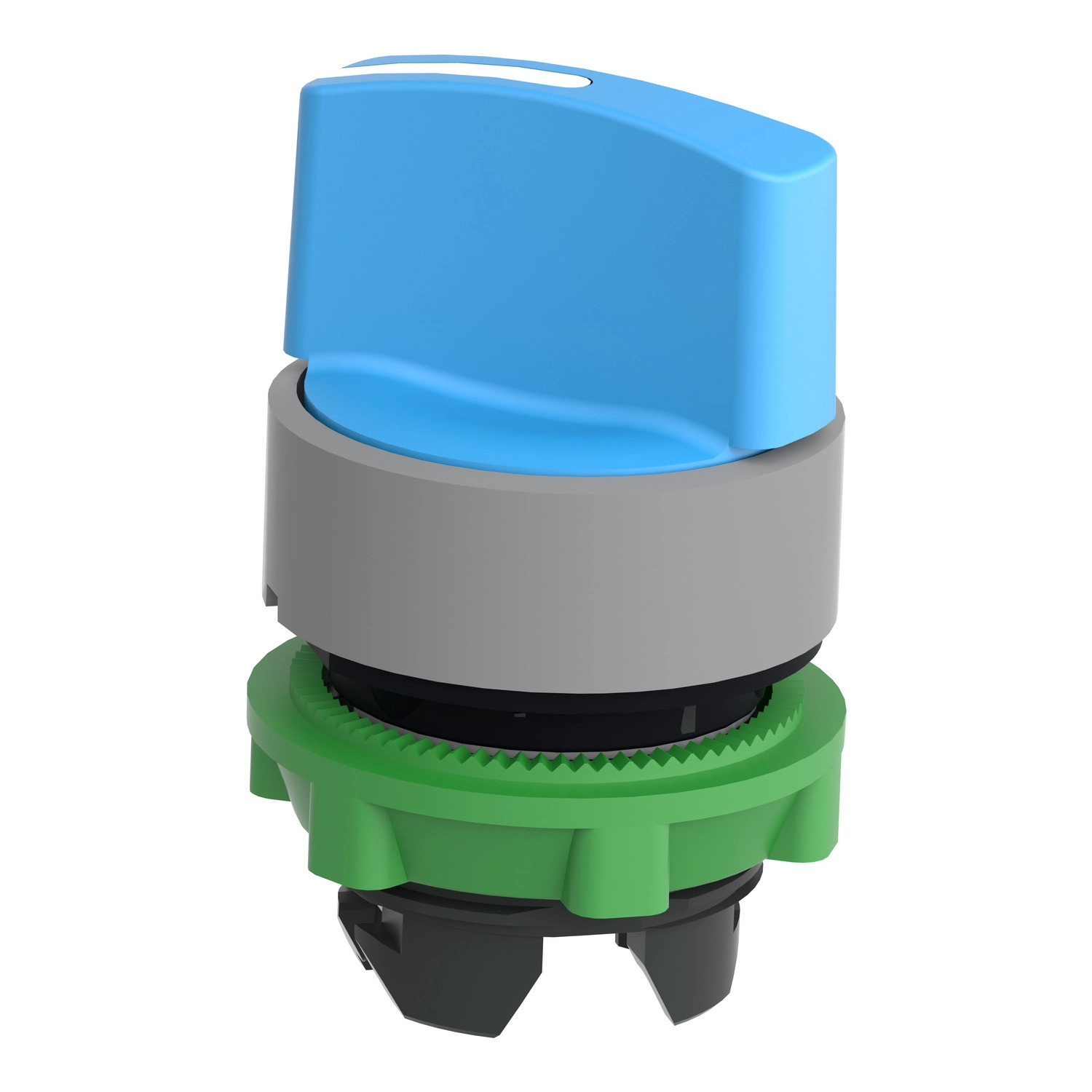

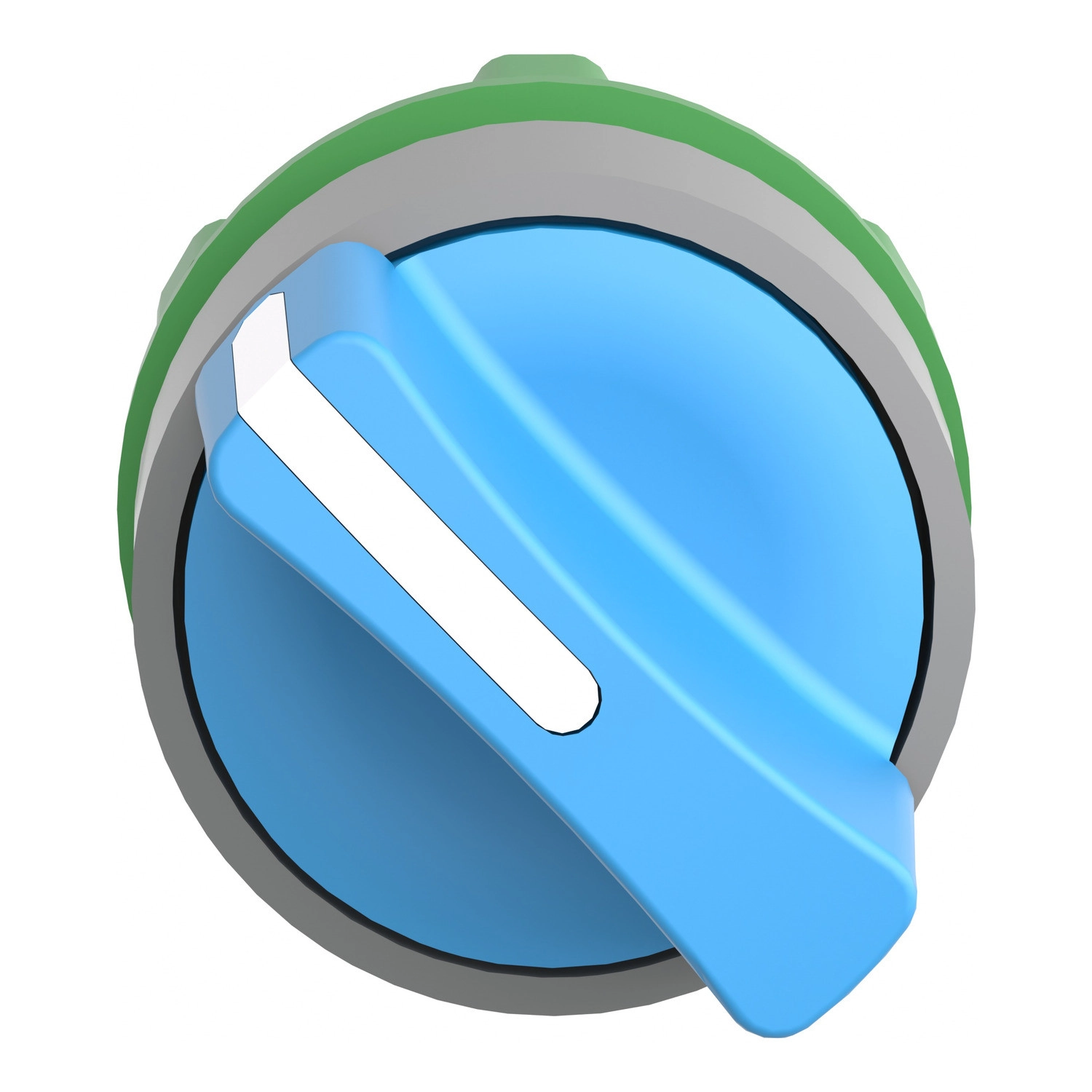

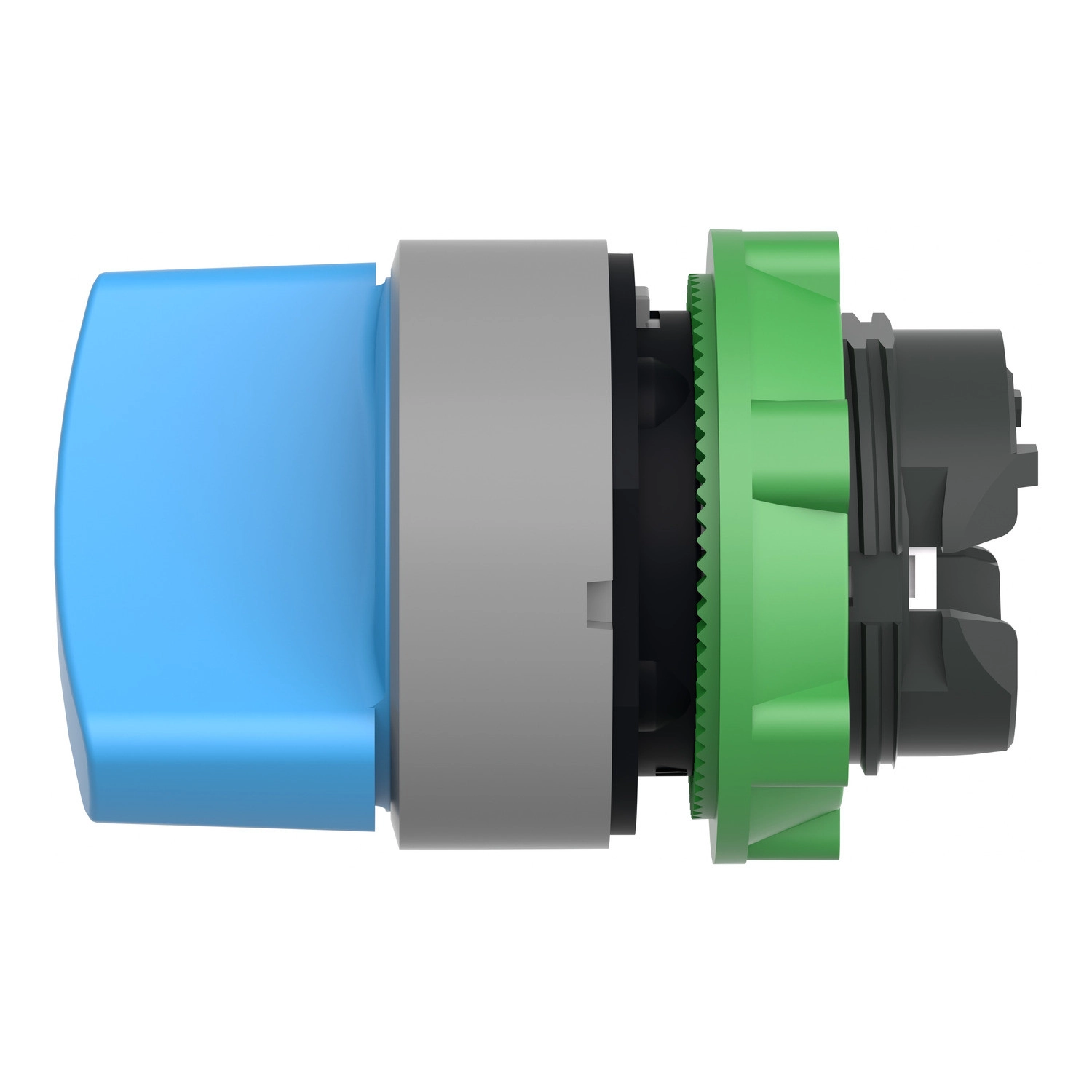

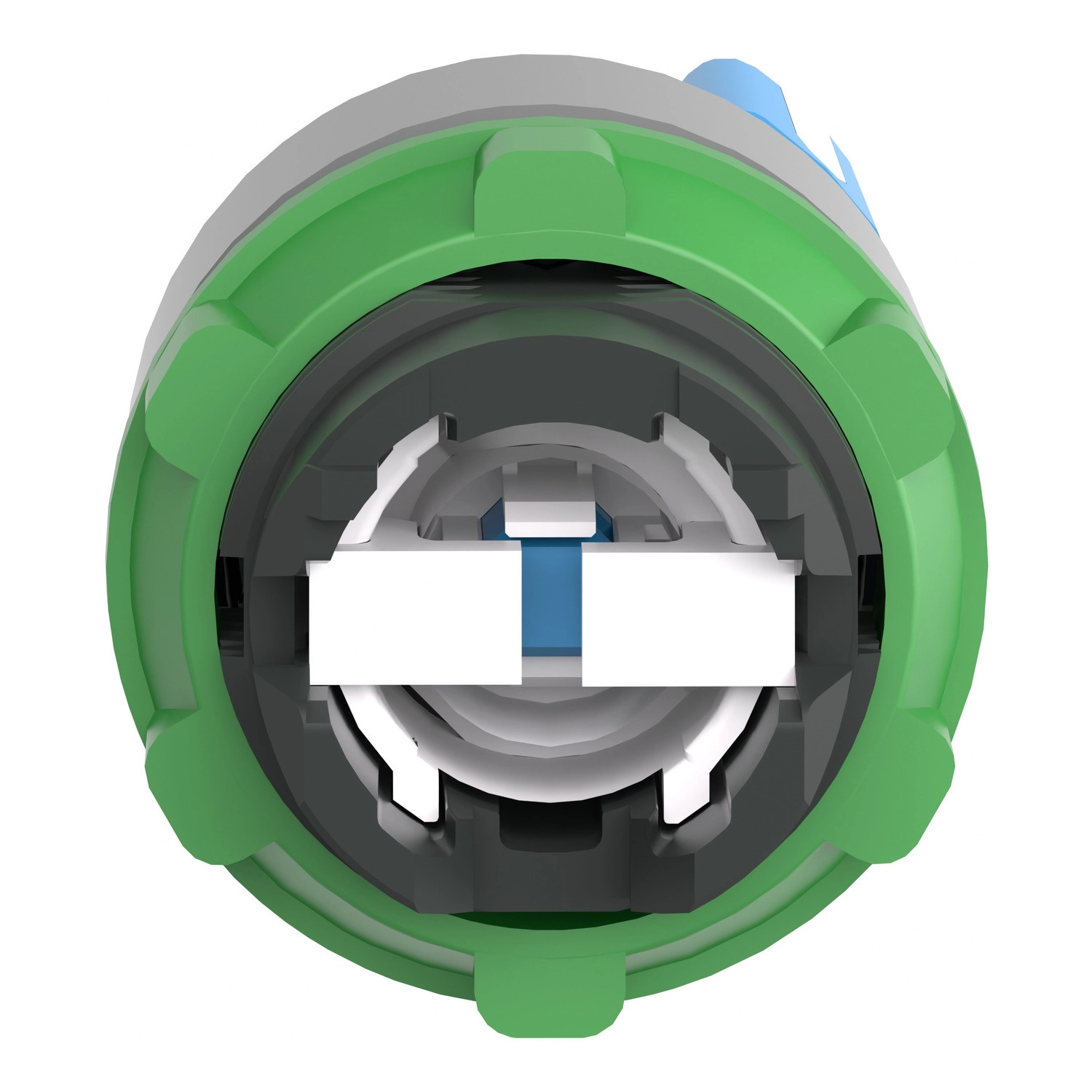

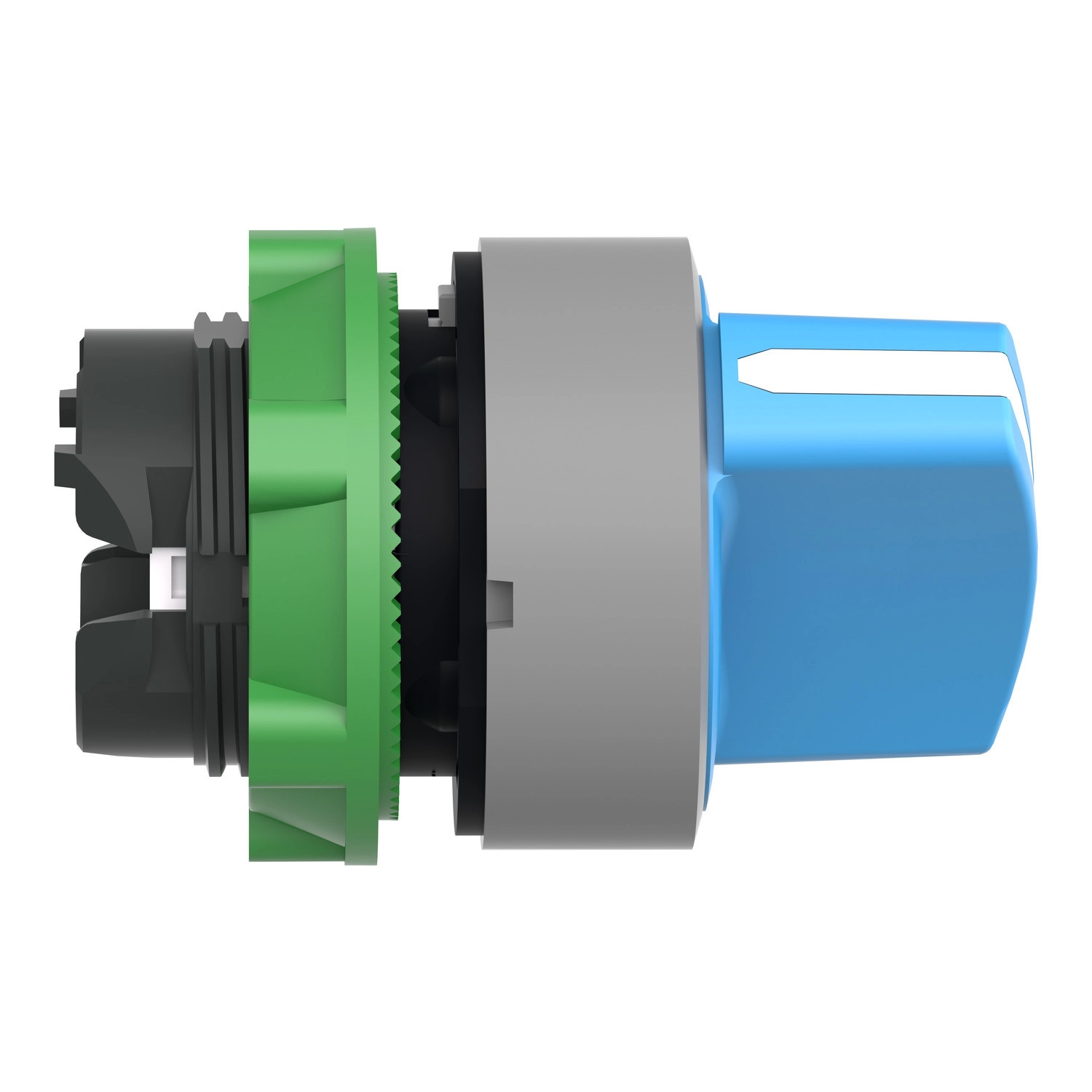

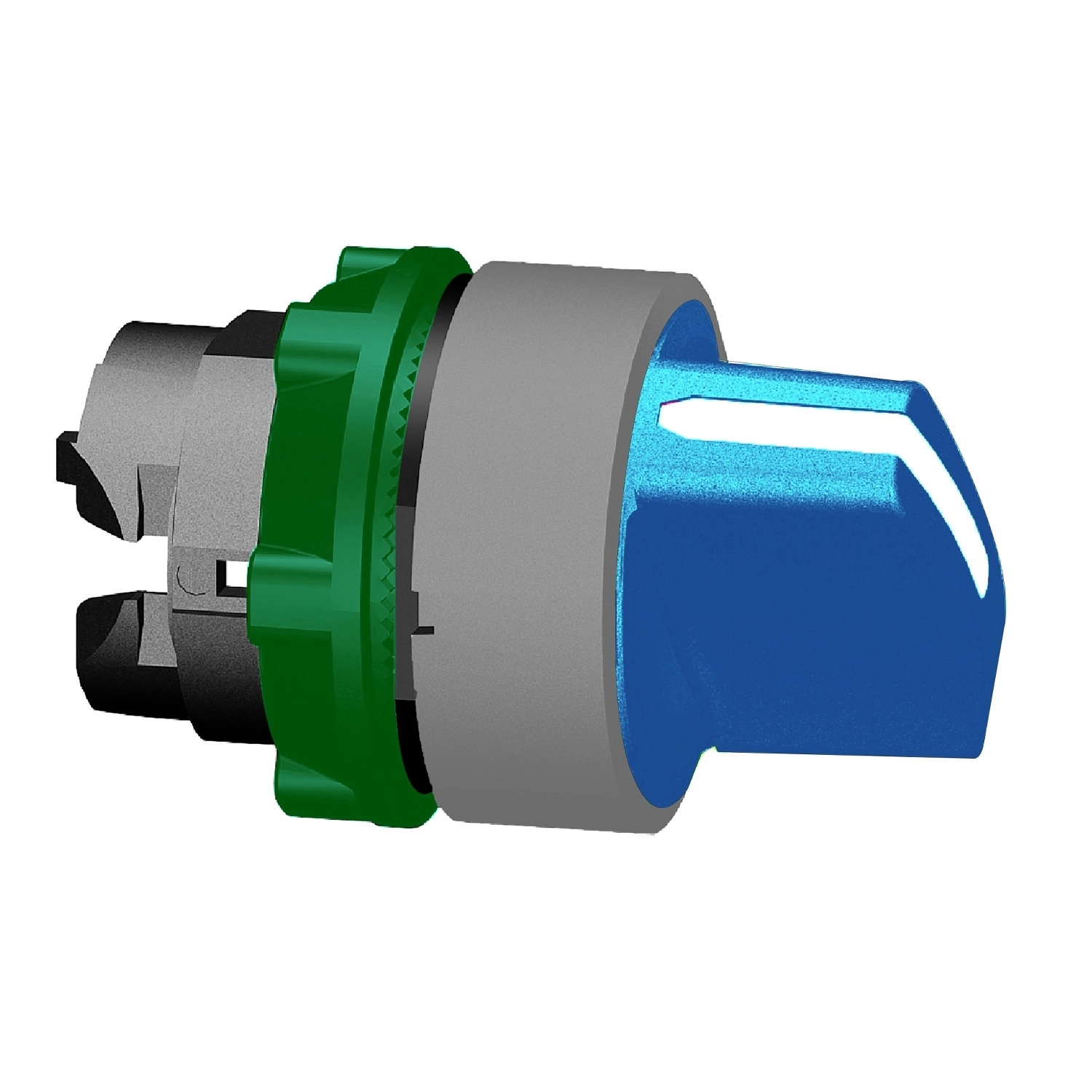

A Schneider Electric Harmony XB5 termékcsalád ZB5AD406C0 típusú választókapcsoló feje egy professzionális ipari vezérlőelem, amely tökéletes választás automatizálási és vezérléstechnikai alkalmazásokhoz. Ez a kék színű, szürke peremes műanyag kapcsolófej a megbízható Harmony XB5 sorozat része, amely világszerte elismert minőségéről és tartósságáról.
A ZB5AD406C0 kapcsolófej 22 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb kapcsolószekrénnyel és vezérlőpulttal. A termék két pozícióval rendelkezik, és speciális jobbról balra irányú rugós visszatérítő funkcióval van ellátva, ami azt jelenti, hogy elengedés után automatikusan visszatér alaphelyzetbe. Ez a tulajdonság különösen hasznos olyan alkalmazásoknál, ahol átmeneti vagy pillanatnyi vezérlésre van szükség, például indítási folyamatok, ideiglenes funkciók aktiválása vagy biztonsági műveletek során.
A ZB5AD406C0 választókapcsoló fej rendkívüli tartóssággal büszkélkedhet - mechanikai élettartama 1.000.000 kapcsolási ciklus, ami kiemelkedő érték az iparágban. Védettségi szintje IP67 az IEC 60529 szabvány szerint, ami teljesen por- és vízbiztos kialakítást jelent, így még a legzordabb ipari környezetben is megbízhatóan működik. Megfelel a NEMA 13 és NEMA 4X előírásoknak is, valamint ellenáll a nagynyomású mosásnak (7000000 Pa 55°C-on, 0,1 m távolságból). Az IK06 ütésállóság további védelmet biztosít a mechanikai behatásokkal szemben.
A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-1, IEC 60947-1, UL 508 előírásoknak, és rendelkezik a szükséges tanúsítványokkal (DNV, CSA, BV, LROS, UL). Üzemi hőmérséklettartománya rendkívül széles, -40°C-tól +70°C-ig terjed, így extrém körülmények között is alkalmazható. A kapcsolófej vibráció- és ütésálló kialakítása (5 gn rezgésállóság 2-500 Hz tartományban, valamint 30 gn és 50 gn ütésállóság) biztosítja a megbízható működést még erős mechanikai igénybevétel esetén is.
A ZB5AD406C0 választókapcsoló fej különböző elektromos konfigurációkkal használható, a C3-tól a C15-ig terjedő kódokkal, ami maximális rugalmasságot biztosít a különböző kapcsolási igényekhez. A fejhez tartozó érintkezőblokkok front vagy hátsó szerelésűek lehetnek, és akár 6 érintkezőt is tartalmazhatnak különféle elrendezésben. Méretei kompaktak: 29 mm széles, 29 mm magas és 46 mm mély, így helytakarékosan beépíthető. A Schneider Electric ZB5AD406C0 választókapcsoló fej ideális választás olyan ipari környezetben, ahol megbízható, hosszú élettartamú és rugalmas vezérlőelemekre van szükség.
Schneider Electric Harmony XB5 - ZB5AD406C0 - műanyag választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fejegység típusa: Szabványos
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérés
Működtető profilja: Kék szabványos kar
Működtető pozíció információ: 2 állás 90°
Méretadatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 46 mm
Technikai jellemzők
Mechanikus élettartam: 1000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C3-C15 kódok szerinti különböző konfigurációk
Eszköz megjelenése: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály IEC 60536 szerint
IP védettségi fokozat: IP67 IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulás esetén IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulás esetén IEC 60068-2-27 szerint
