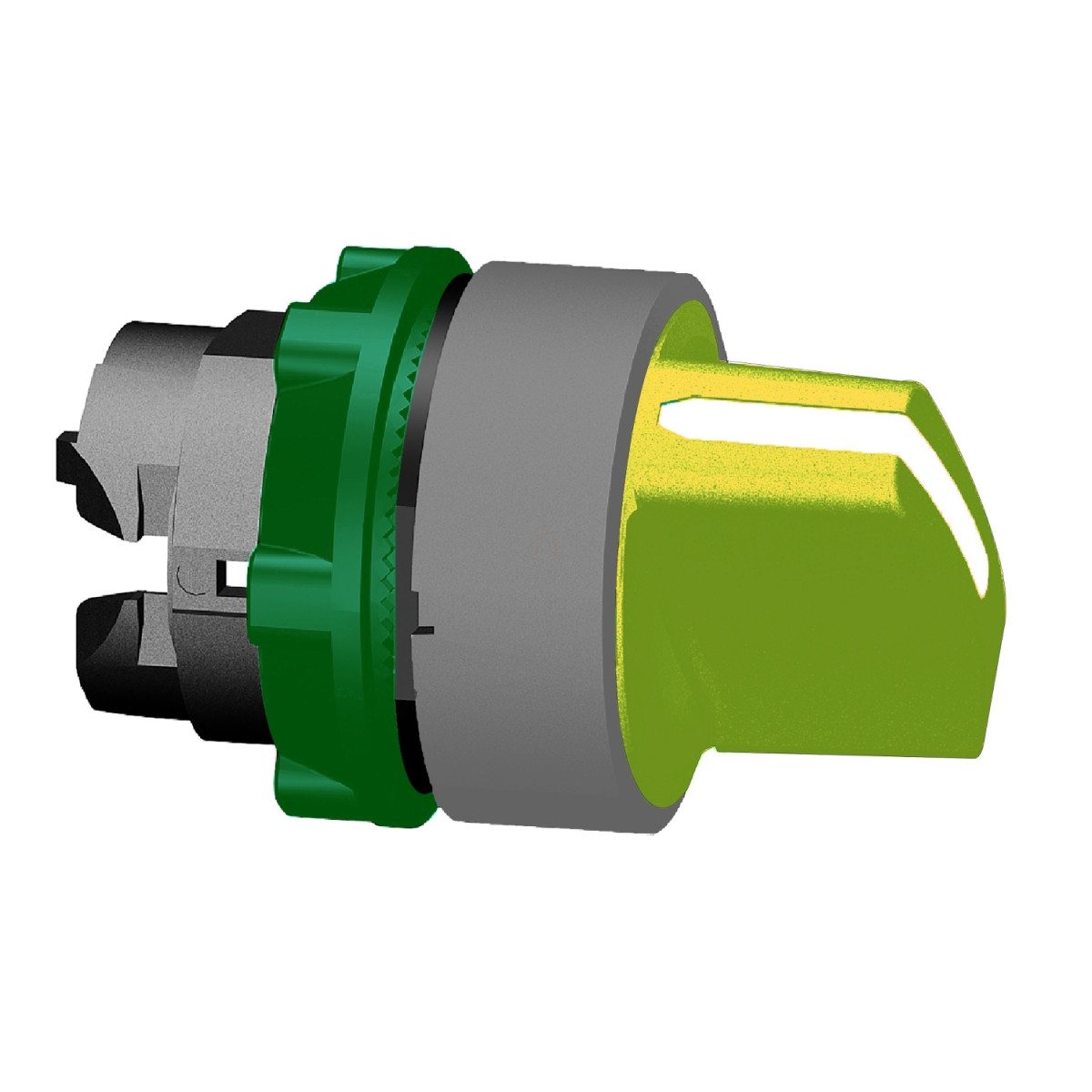

A Schneider Electric Harmony XB5 sorozat ZB5AD405C0 választókapcsoló fej egy kiváló minőségű ipari vezérlőelem, amely tökéletes választás különböző automatizálási és vezérlési alkalmazásokhoz. Ez a prémium kategóriájú 22 mm-es átmérővel rendelkező műanyag választókapcsoló fej könnyen illeszthető szabványos panel kivágásokba, így ideális retrofit projektekhez és új telepítésekhez egyaránt.
A ZB5AD405C0 választókapcsoló fej sárga színű műanyag kezelőkarral és szürke színű műanyag bevonatos peremmel rendelkezik, amely nem csak esztétikus megjelenést biztosít, hanem kiválóan ellenáll a különböző ipari környezetekben előforduló mechanikai igénybevételeknek és vegyszereknek is. A sárga szín könnyen azonosíthatóvá teszi a kapcsolót a kezelőpanelen, míg a standard kezelőkar ergonomikus fogást biztosít a kezelő számára. A választókapcsoló két pozícióval rendelkezik, amelyek között 90 fokos elfordítás szükséges, és a jobbról balra történő rugós visszatérési funkció révén automatikusan visszaáll alaphelyzetbe, amikor elengedjük, ami ideálissá teszi időszakos vezérlési műveletekhez.
A Schneider Electric Harmony XB5 ZB5AD405C0 választókapcsoló fej kiemelkedő technikai paraméterekkel büszkélkedhet. IP67-es védettségi szintje biztosítja a teljes por elleni védelmet és a rövid ideig tartó vízbe merülés elleni védelmet, míg a NEMA 13 és NEMA 4X besorolás garantálja, hogy a kapcsoló ellenáll az olaj, hűtőfolyadék, nem korrozív permeteknek és a vízsugárnak. Különösen figyelemreméltó a 7000000 Pa nyomású nagynyomású mosással szembeni ellenálló képessége 55°C-on, 0,1 méter távolságból, ami lehetővé teszi az élelmiszeripari és egyéb olyan környezetekben történő használatát, ahol rendszeres nagynyomású tisztítás történik. Az IK06 ütésállósági besorolás biztosítja, hogy a kapcsoló ellenálljon akár 1 joule erejű mechanikai behatásoknak is.
A választókapcsoló fej rendkívüli tartósságát jelzi az 1 000 000 ciklusos mechanikai élettartam, ami hosszú távú, megbízható működést garantál még intenzív használat esetén is. A széles, -40°C és +70°C közötti működési hőmérséklet-tartomány lehetővé teszi a kapcsoló használatát extrém környezeti feltételek mellett is, legyen szó fagyasztókamráról vagy forró ipari környezetről. A készülék Class II túlfeszültség kategóriának felel meg az IEC 60536 szabvány szerint, ami további biztonságot nyújt az elektromos rendszerek számára.
A ZB5AD405C0 választókapcsoló fej számos nemzetközi tanúsítvánnyal rendelkezik, többek között DNV, CSA, BV, LROS (Lloyds register of shipping) és UL listed minősítésekkel, amelyek igazolják, hogy megfelel a szigorú minőségi és biztonsági előírásoknak. A termék kiváló rezgésállósággal is rendelkezik, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően, valamint kiemelkedő ütésállósággal 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint. Ezek a tulajdonságok különösen értékessé teszik olyan alkalmazásoknál, ahol erős vibrációk vagy ütések fordulhatnak elő, például járműipari vagy nehézipari környezetben.
Schneider Electric Harmony XB5 - ZB5AD405C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Perem anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérés
Működtető profilja: Sárga standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Környezet
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet üzemelés közben: -40…70 °C
Túlfeszültség kategória: II. osztály (IEC 60536 szerint)
IP védettségi szint: IP67 (IEC 60529 szerint)
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
