A Schneider Electric Harmony XB5 termékcsalád ZB5AD404C0 típusú választókapcsoló feje kiváló minőségű ipari vezérlőelem, amely megbízható működést biztosít különböző automatizálási és vezérléstechnikai alkalmazásokban. Ez a kompakt, 22 mm átmérőjű beépítési mérettel rendelkező kapcsoló fej tökéletes választás kapcsolószekrényekbe, vezérlőpanelekre vagy egyéb ipari berendezésekbe történő beépítésre.

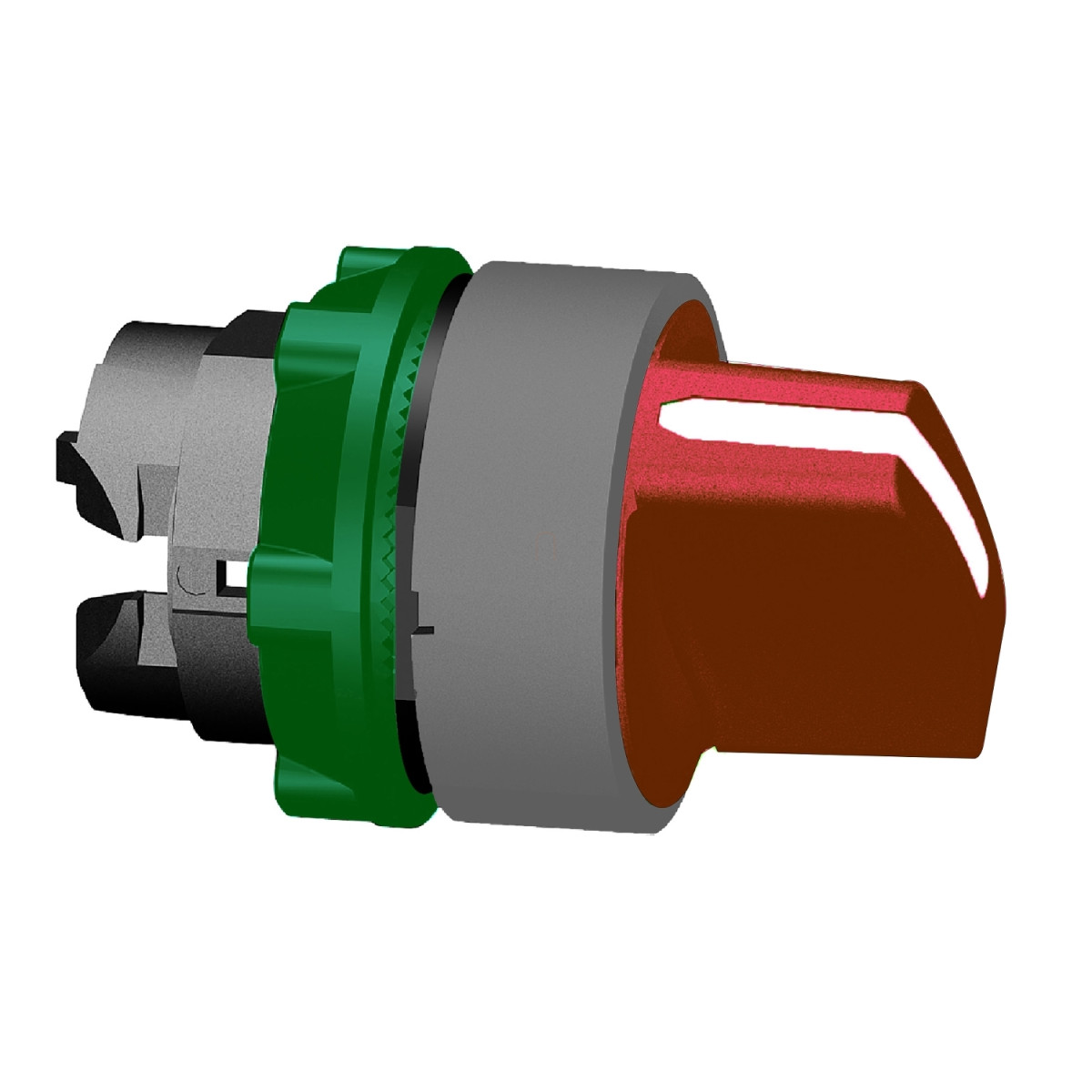

A ZB5AD404C0 modell egy piros standard fogantyúval és szürke színű műanyag peremmel rendelkező választókapcsoló fej, amely két pozícióba állítható, 90 fokos elforgatással. A kapcsoló működése jobbról balra történő rugós visszatérésű, ami biztosítja, hogy a kapcsoló mindig visszatérjen alaphelyzetbe, amikor a kezelő elengedi. Ez a funkció különösen hasznos biztonsági alkalmazásokban vagy olyan esetekben, ahol a kapcsoló pillanatnyi működtetése szükséges. A kapcsoló alapkivitele kerek formájú, ami harmonikus megjelenést biztosít a vezérlőpanelen.
A ZB5AD404C0 választókapcsoló fej műszaki paraméterei kiemelkedőek. A termék IP67-es védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és időszakos vízbe merítés elleni védelmet jelent. Ezen felül a kapcsoló megfelel a NEMA 13 és NEMA 4X szabványoknak is, ami további védelmet biztosít olaj és korrózió ellen. A kapcsoló ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 méter távolságból. A mechanikai tartóssága kiemelkedő, hiszen 1,000,000 kapcsolási ciklust garantál a gyártó, ami hosszú élettartamot biztosít még intenzív használat mellett is.
A ZB5AD404C0 választókapcsoló fej számos nemzetközi tanúsítvánnyal rendelkezik, többek között CSA, BV, DNV, LROS (Lloyds register of shipping) és UL listázással, ami biztosítja a termék megfelelőségét a különböző piacokon és alkalmazási területeken. A kapcsoló fejhez különböző elektromos összeállítások csatlakoztathatók, amelyek különböző kódokkal jelöltek (C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1), így rugalmasan konfigurálható az adott alkalmazás követelményeinek megfelelően. A különböző elektromos összeállítások lehetővé teszik, hogy akár 6 kontaktust is csatlakoztassunk a kapcsolóhoz, ezáltal komplex vezérlési feladatokat is megvalósíthatunk egyetlen kezelőelemmel.
A termék rendkívül strapabíró és ellenáll a környezeti hatásoknak. Működési és tárolási hőmérséklet-tartománya -40...70 °C, ami lehetővé teszi a használatát szélsőséges hőmérsékleti körülmények között is. A termék ellenáll a rezgésnek (5 gn frekvenciatartomány: 2-500 Hz) és a mechanikai ütéseknek (30 gn 18 ms-ig vagy 50 gn 11 ms-ig félszinuszos gyorsulásra), ami ideálissá teszi ipari környezetben való alkalmazásra. A ZB5AD404C0 választókapcsoló fej TH típusú védőkezeléssel van ellátva, ami további ellenállást biztosít a környezeti hatásokkal szemben.
Schneider Electric Harmony XB5 - ZB5AD404C0 - műanyag választókapcsoló fej műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Perem anyaga: Szürke színű műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérés
Működtető profilja: Piros standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás kódja: C3 (kevesebb mint 6 kontaktus, egyes blokkokat használva elülső rögzítéssel), C4 (kevesebb mint 6 kontaktus, egyes és dupla blokkokat használva elülső rögzítéssel), C5 (kevesebb mint 5 kontaktus, egyes blokkokat használva elülső rögzítéssel), C6 (kevesebb mint 5 kontaktus, egyes és dupla blokkokat használva elülső rögzítéssel), C7 (kevesebb mint 4 kontaktus, egyes blokkokat használva elülső rögzítéssel), C8 (kevesebb mint 4 kontaktus, egyes és dupla blokkokat használva elülső rögzítéssel), C11 (kevesebb mint 3 kontaktus, egyes blokkokat használva elülső rögzítéssel), C15 (kevesebb mint 1 kontaktus, egyes blokkokat használva elülső rögzítéssel), SF1 (kevesebb mint 3 kontaktus, egyes blokkokat használva elülső rögzítéssel), SR1 (kevesebb mint 3 kontaktus, egyes blokkokat használva hátsó rögzítéssel)
Eszköz prezentáció: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: Class II megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP67 megfelel az IEC 60529 szabványnak
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 megfelel az IEC 50102 szabványnak
Tanúsítványok és szabványok
Szabványok: CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) megfelel az IEC 60068-2-6 szabványnak
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra megfelel az IEC 60068-2-27 szabványnak, 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra megfelel az IEC 60068-2-27 szabványnak
