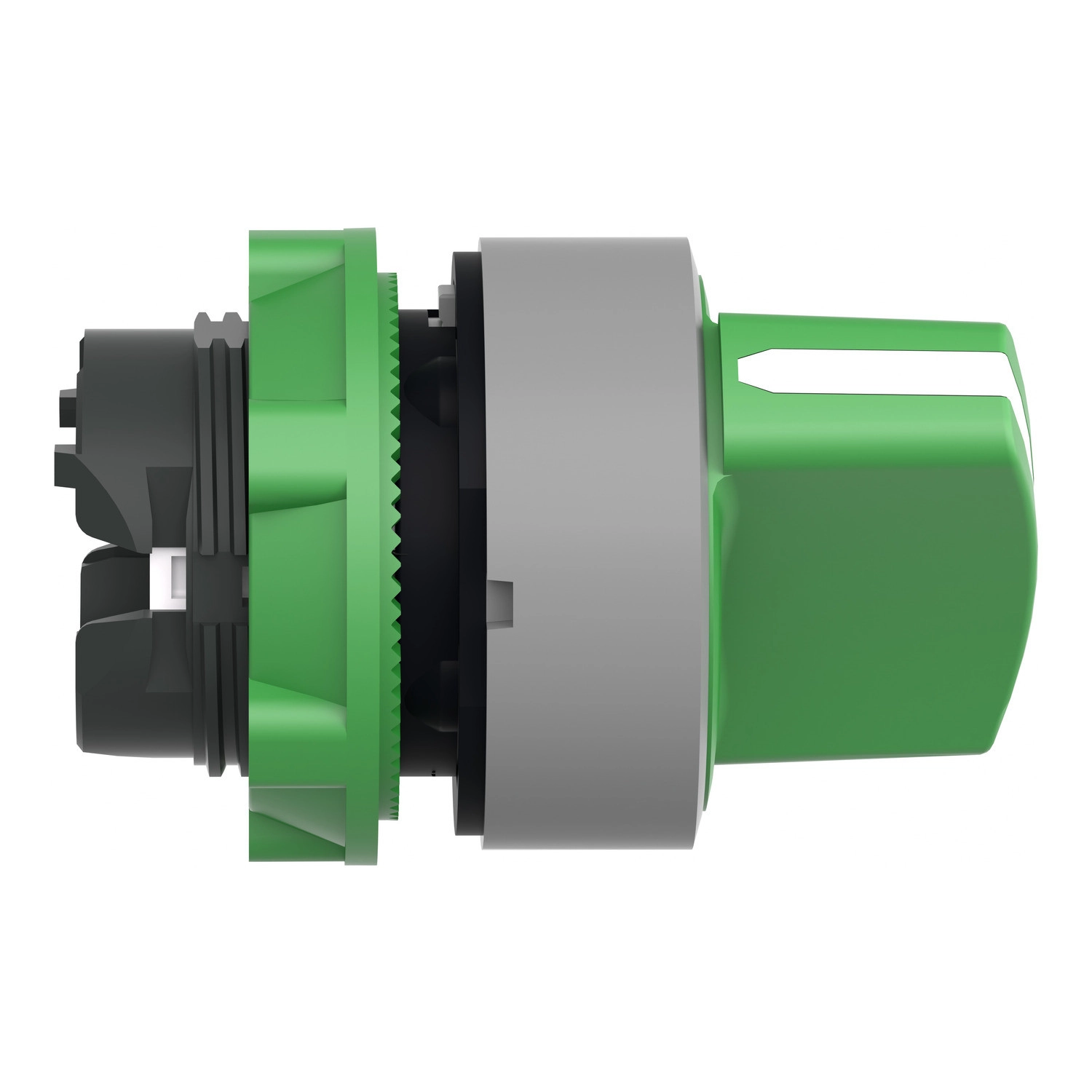

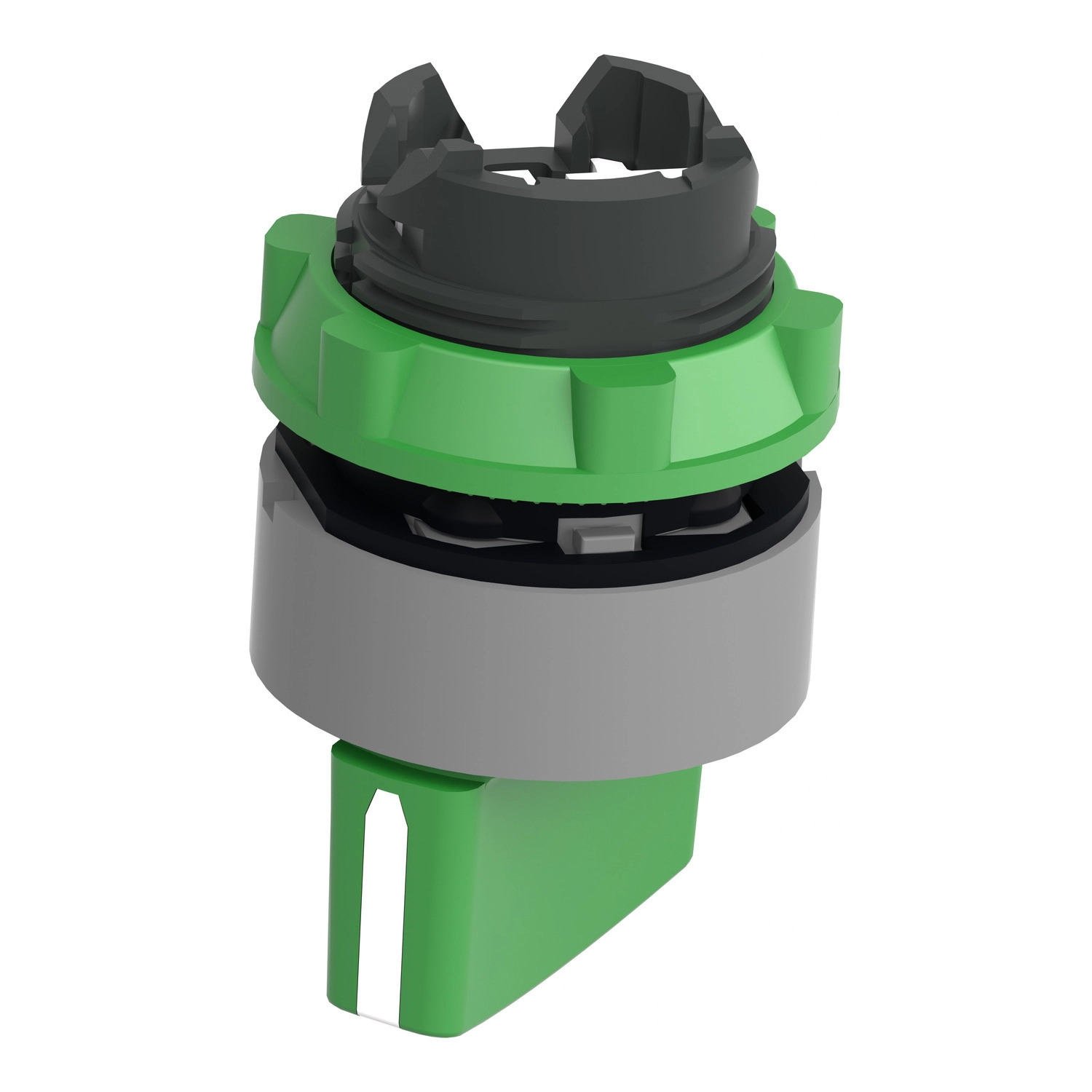

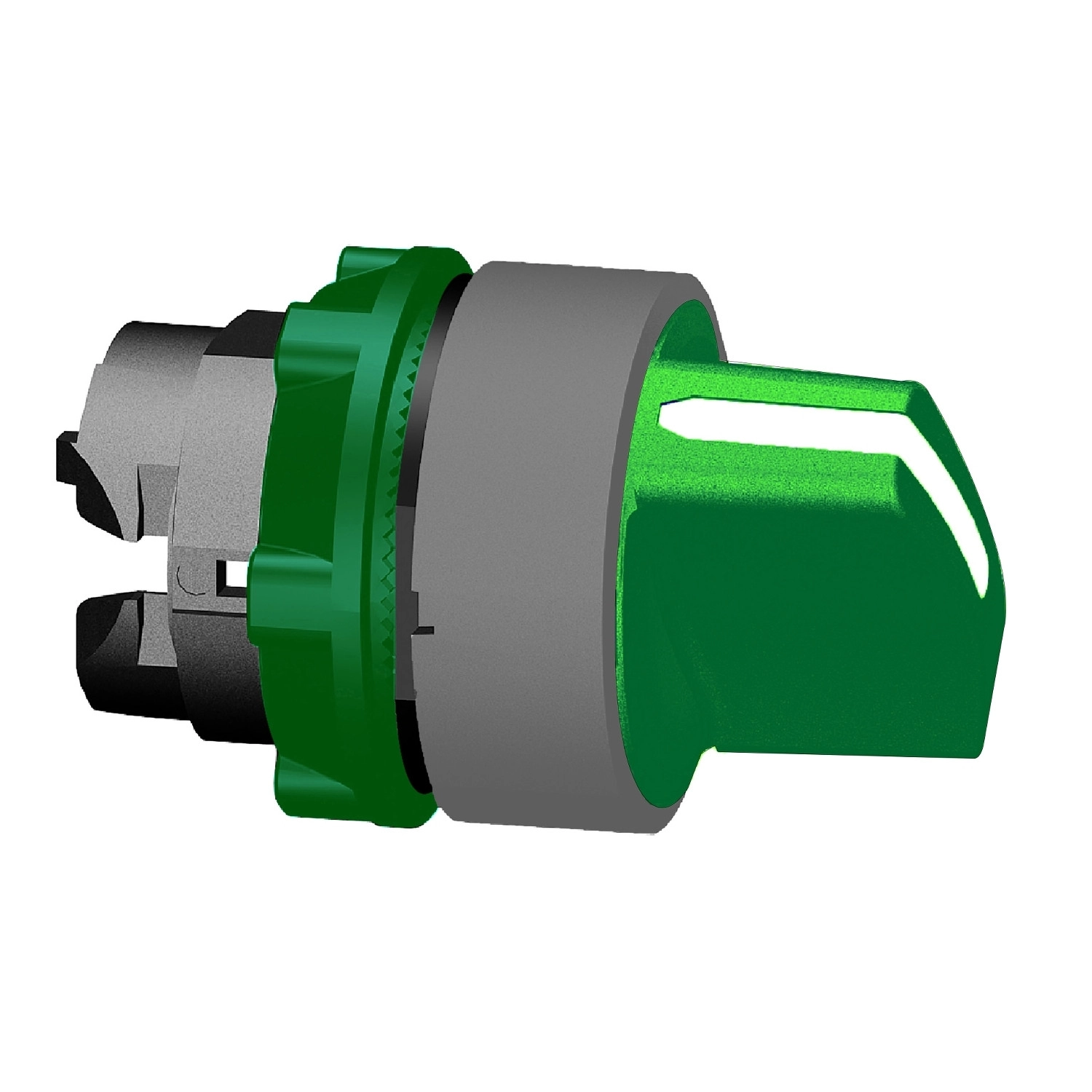

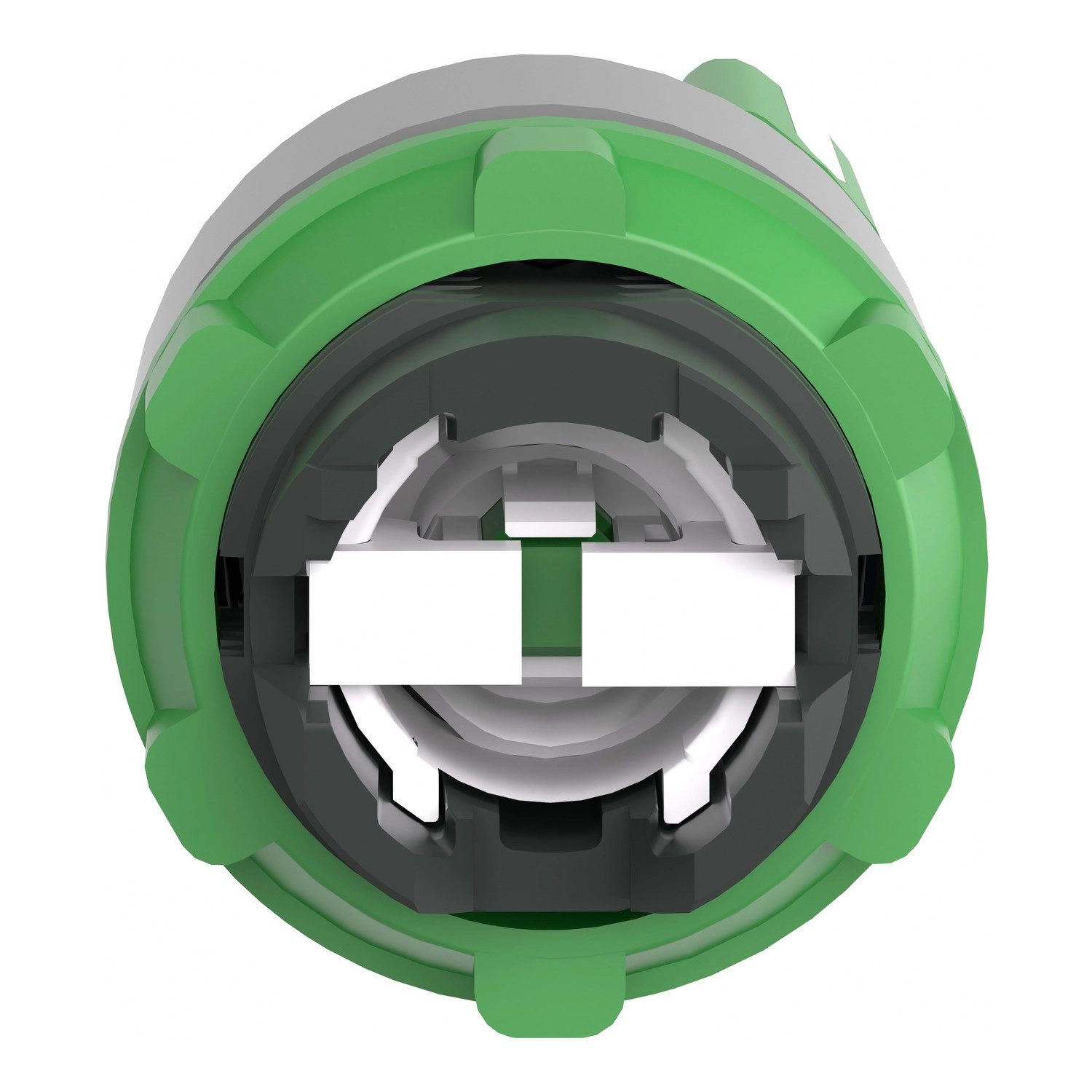

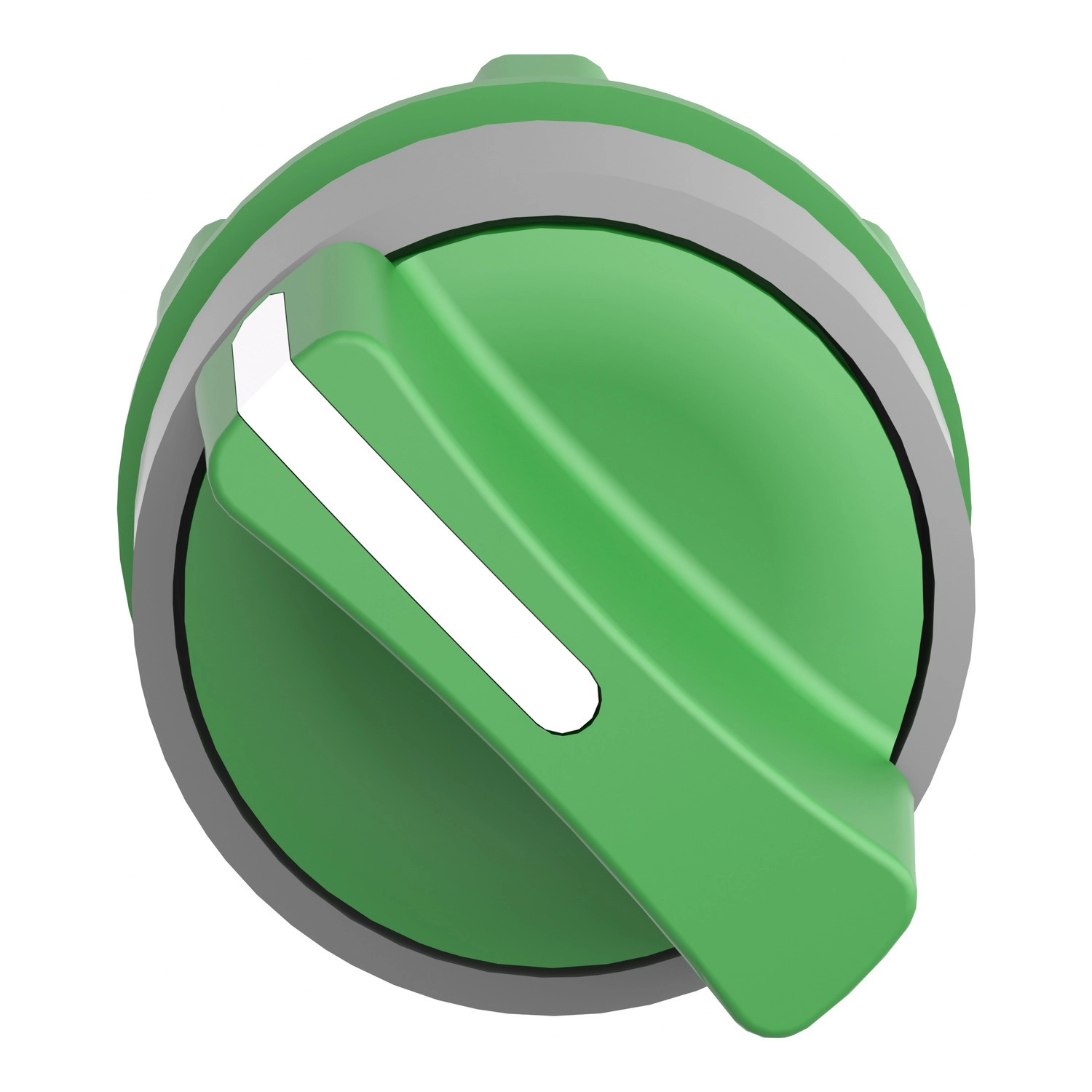

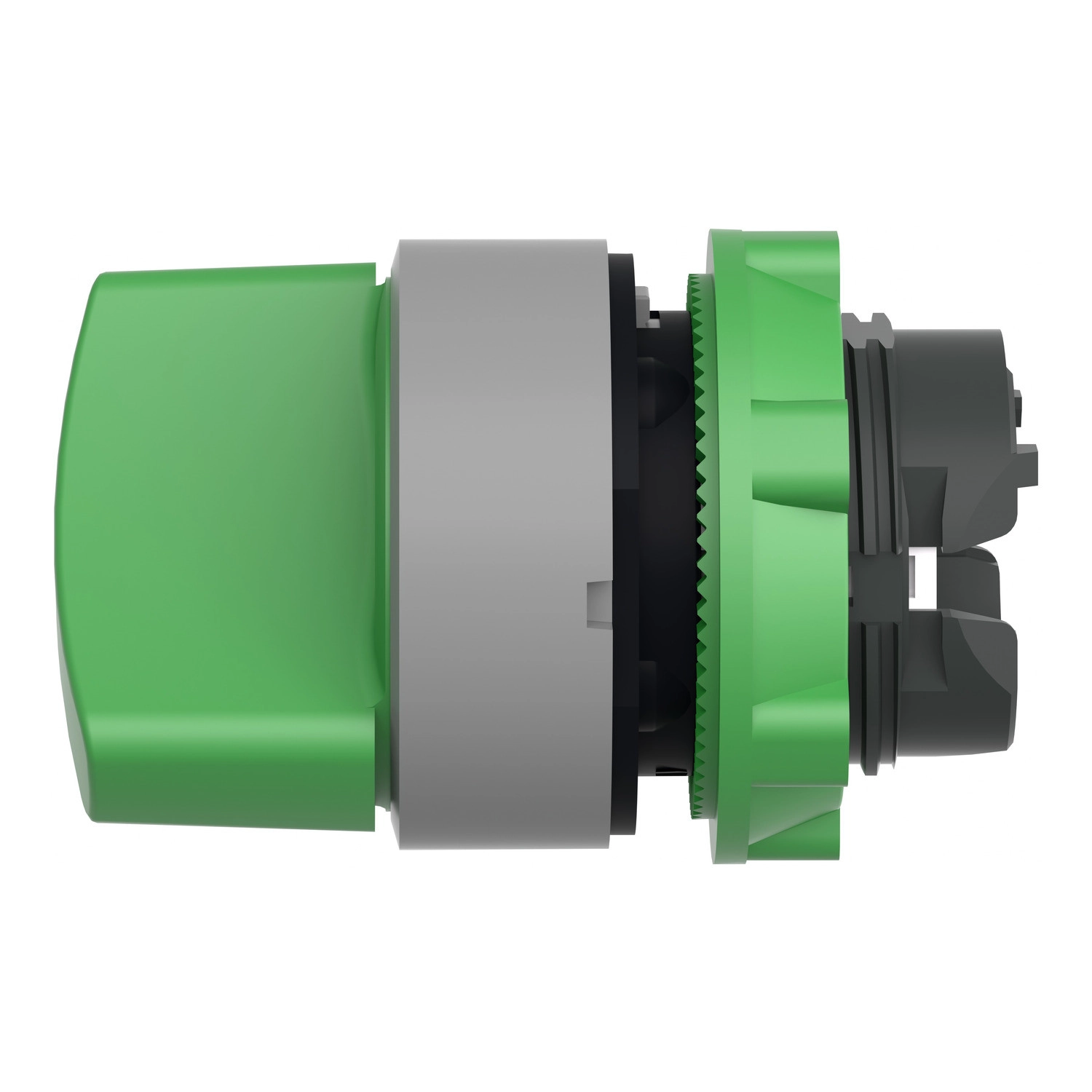

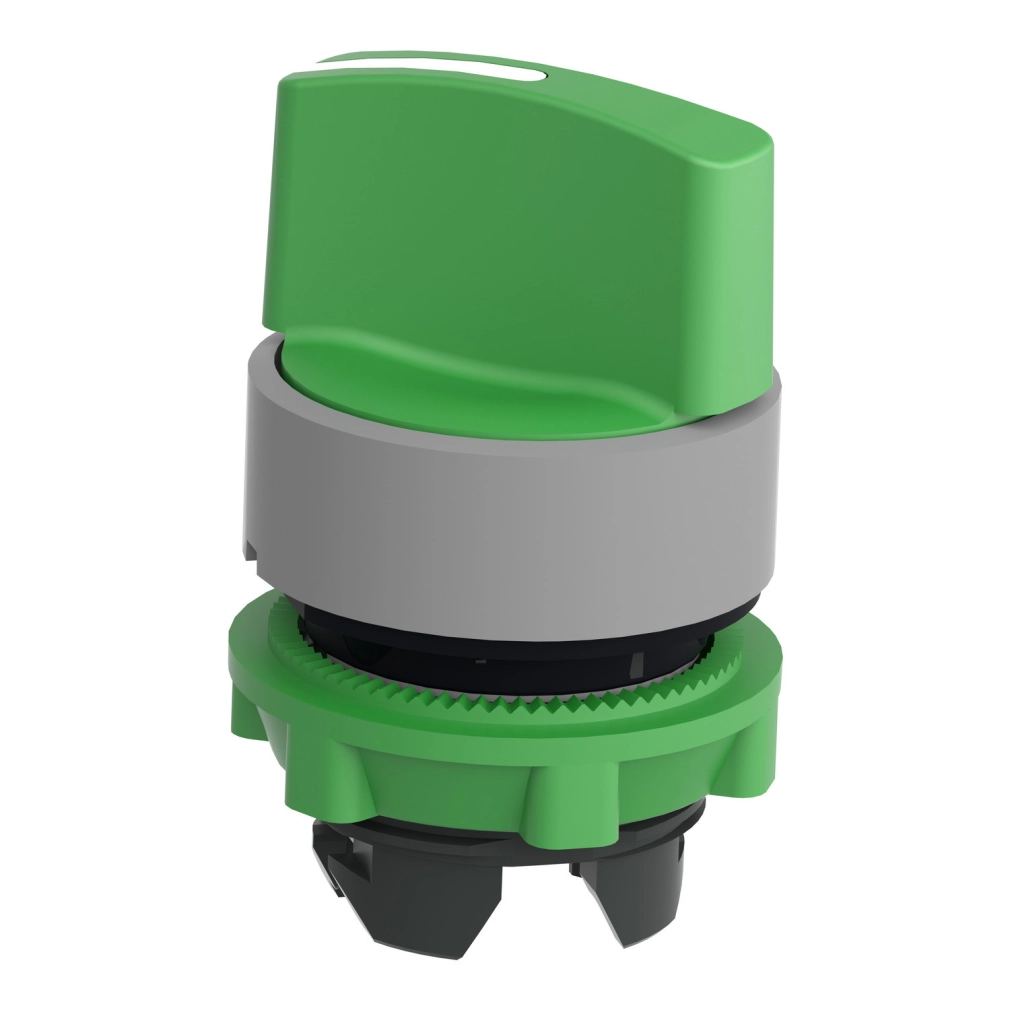

A Schneider Electric Harmony XB5 sorozat ZB5AD403C0 cikkszámú műanyag választókapcsoló fej egy kifejezetten megbízható és precíz vezérlőeszköz, amely számos ipari és kereskedelmi alkalmazásban kiválóan használható. Ez a zöld színű, szürke peremes, 22 mm-es átmérővel rendelkező választókapcsoló ideális megoldást kínál különböző berendezések és gépek vezérléséhez.
A ZB5AD403C0 választókapcsoló két pozíciót kínál, 90°-os működési szöggel, és jobbról balra történő rugós visszatérési funkcióval. A kapcsolófej standard kivitelű, kerek jelzőegység fejjel és zöld standard fogantyúval rendelkezik. A szürke színű műanyag perem elegáns megjelenést biztosít, miközben ellenáll a mindennapi használat során fellépő igénybevételeknek. Az eszköz tökéletesen illeszkedik a Harmony XB5 termékcsalád más elemeihez, ezáltal egységes megjelenést biztosítva a vezérlőpaneleken.
Műszakilag a ZB5AD403C0 választókapcsoló fej rendkívül strapabíró, amit 1.000.000 ciklusos mechanikai élettartama is bizonyít. A termék IP67 védelmi besorolással rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és időszakos vízbe merítés elleni védelmet jelent. Ezen túlmenően megfelel a NEMA 13 és NEMA 4X előírásoknak is, így nedves, poros környezetben is megbízhatóan működik. Az IK06 ütésállósági fokozat további védelmet biztosít a fizikai behatásokkal szemben, az eszköz pedig ellenáll a nagy nyomású mosásnak is (7000000 Pa nyomás 55°C-on, 0,1 m távolságból). A termék -40°C és +70°C közötti hőmérséklettartományban használható és tárolható, így szélsőséges környezeti feltételek mellett is megbízhatóan működik.
A ZB5AD403C0 választókapcsoló fej különböző konfigurációkban használható a kapcsolható érintkezők számától és típusától függően, a PDF adatlapon részletezett C3, C4, C5, C6, C7, C8, C11, C15, SF1 és SR1 elektromos összeállítási kódok szerint. Telepíthető XALD 1-5 kivágásos vagy XALK 2-5 kivágásos állomásba, és különféle csatlakoztatási módokat támogat, például csavaros kapcsokkal, dugaszolható csatlakozókkal vagy nyomtatott áramköri lapra történő szereléssel. A termék átfogó tanúsítványokkal rendelkezik, többek között DNV, CSA, BV, LROS és UL listázással, így megfelel a legszigorúbb nemzetközi szabványoknak és előírásoknak.

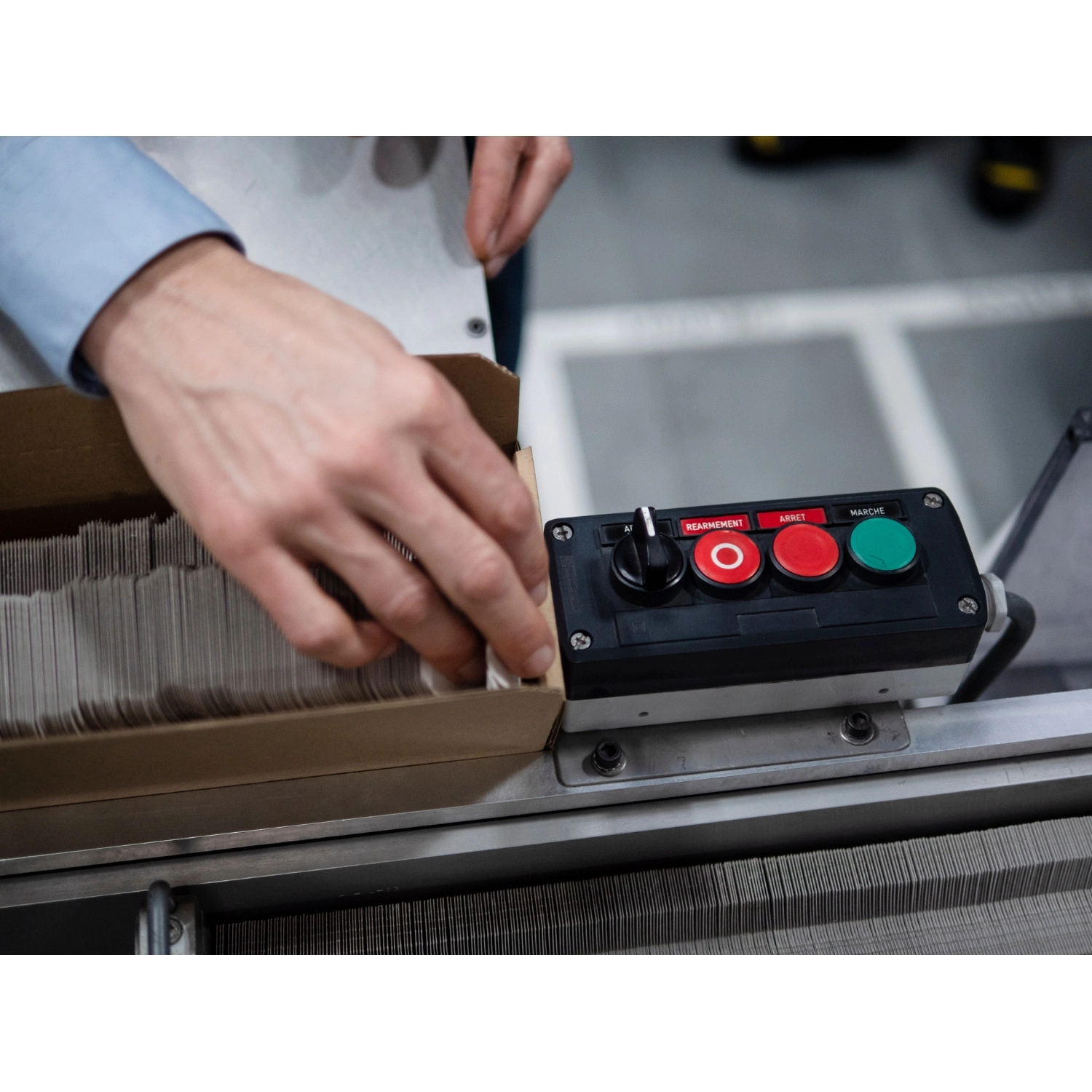

A ZB5AD403C0 választókapcsoló fej ideális választás vezérlőpanelekhez, gépi berendezésekhez, automatizálási rendszerekhez, ahol megbízható és hosszú élettartamú kapcsolóelemekre van szükség. A termék TH védőkezeléssel van ellátva a hosszú élettartam érdekében. Kiváló rezgésállósággal rendelkezik (5 gn a 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint), valamint kiemelkedő ütésállósággal (30 gn 18 ms időtartamú vagy 50 gn 11 ms időtartamú félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint), ami még a legmostohább ipari környezetben is biztosítja a megbízható működést.
Schneider Electric Harmony XB5 - ZB5AD403C0 - műanyag választókapcsoló fej, Ø22, 2 állású, jobbról visszatérő, zöld, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy összetevő típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérés
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás megnevezés: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C3 <6 érintkezőhöz egyedi blokk használatával elölről szerelhető
C4 <6 érintkezőhöz egyedi és dupla blokk használatával elölről szerelhető
C5 <5 érintkezőhöz egyedi blokk használatával elölről szerelhető
C6 <5 érintkezőhöz egyedi és dupla blokk használatával elölről szerelhető
C7 <4 érintkezőhöz egyedi blokk használatával elölről szerelhető
C8 <4 érintkezőhöz egyedi és dupla blokk használatával elölről szerelhető
C11 <3 érintkezőhöz egyedi blokk használatával elölről szerelhető
C15 <1 érintkezőhöz egyedi blokk használatával elölről szerelhető
SF1 <3 érintkezőhöz egyedi blokk használatával elölről szerelhető
SR1 <3 érintkezőhöz egyedi blokk használatával hátulról szerelhető
Eszköz megjelenése: Alapelem
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, UL 508, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenálló képesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
