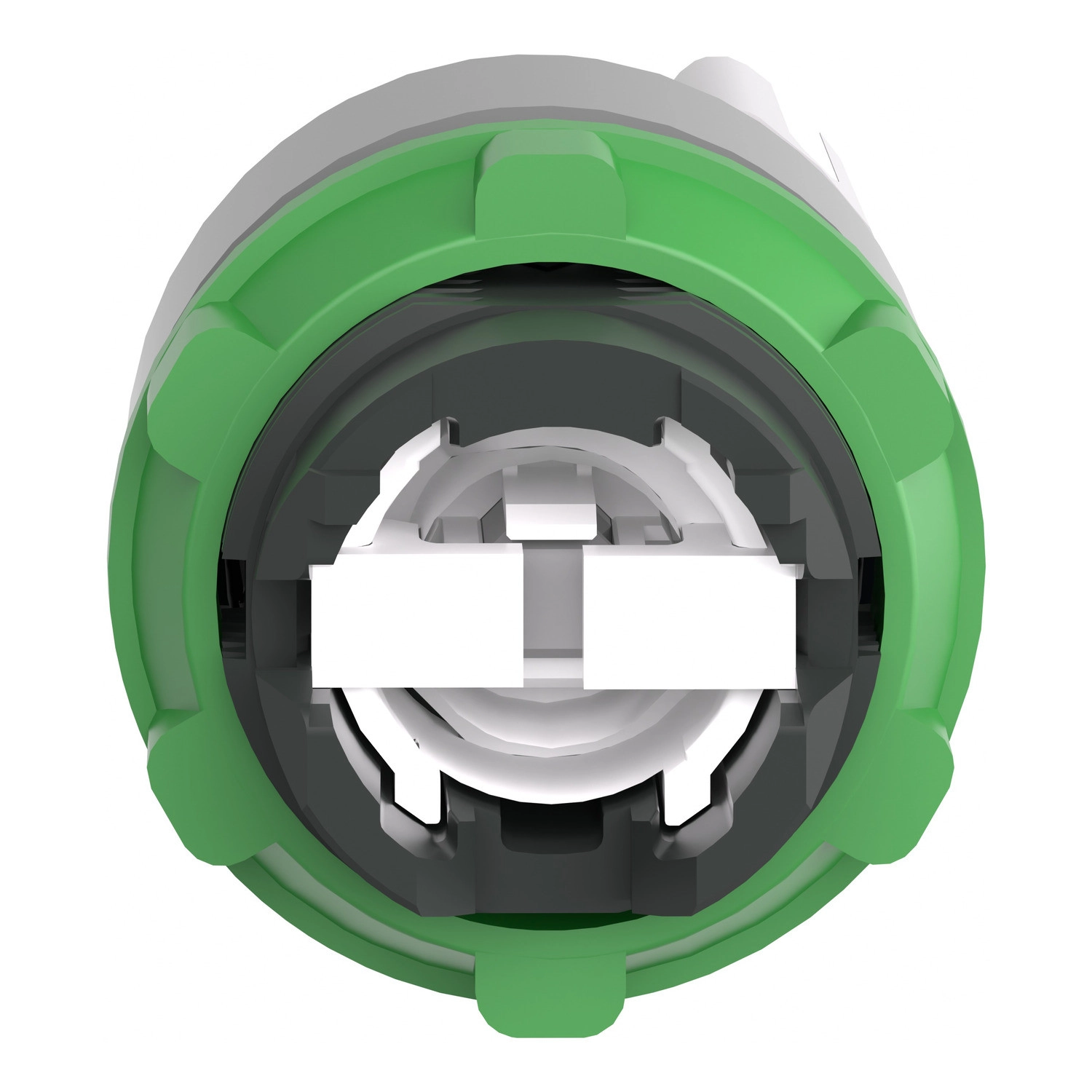

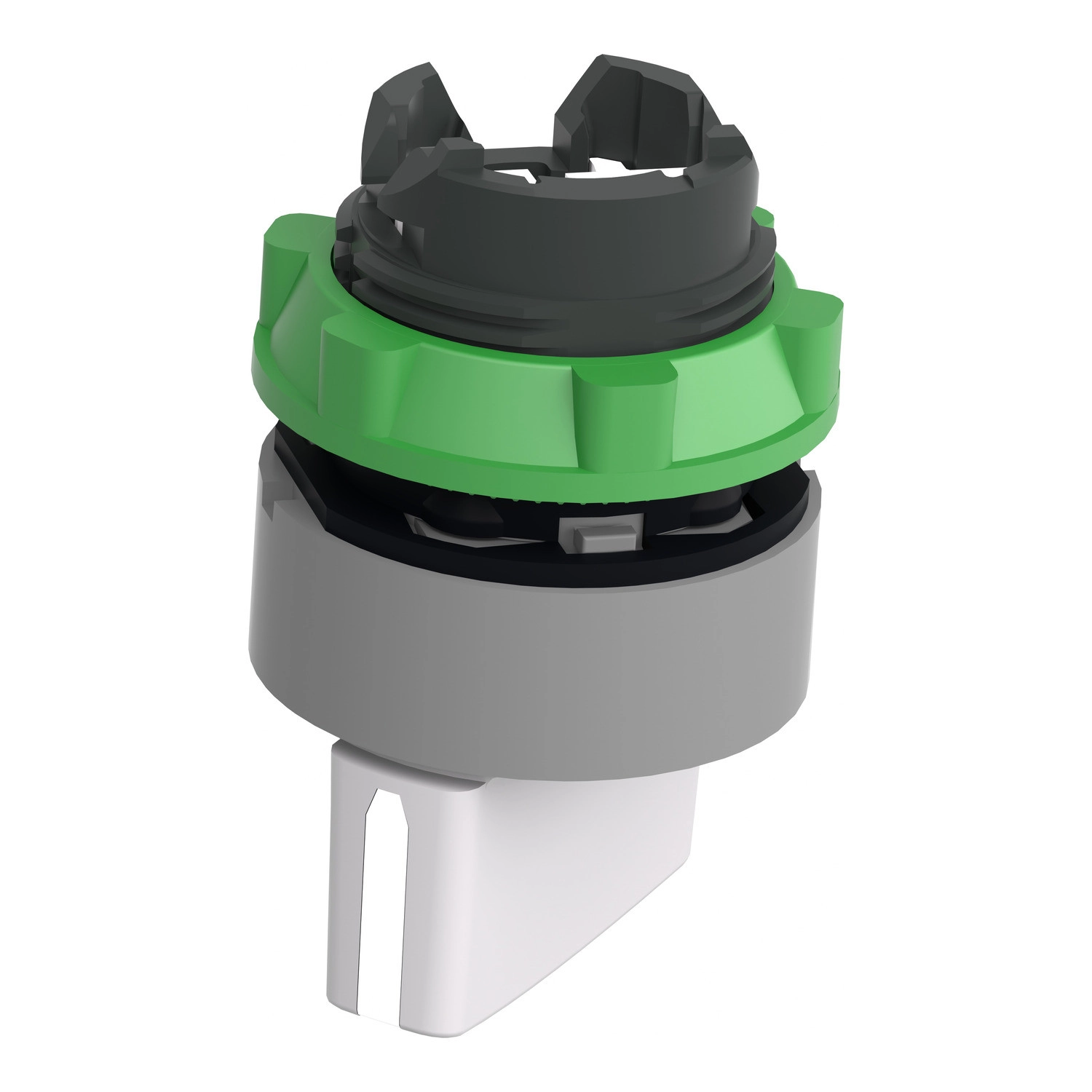

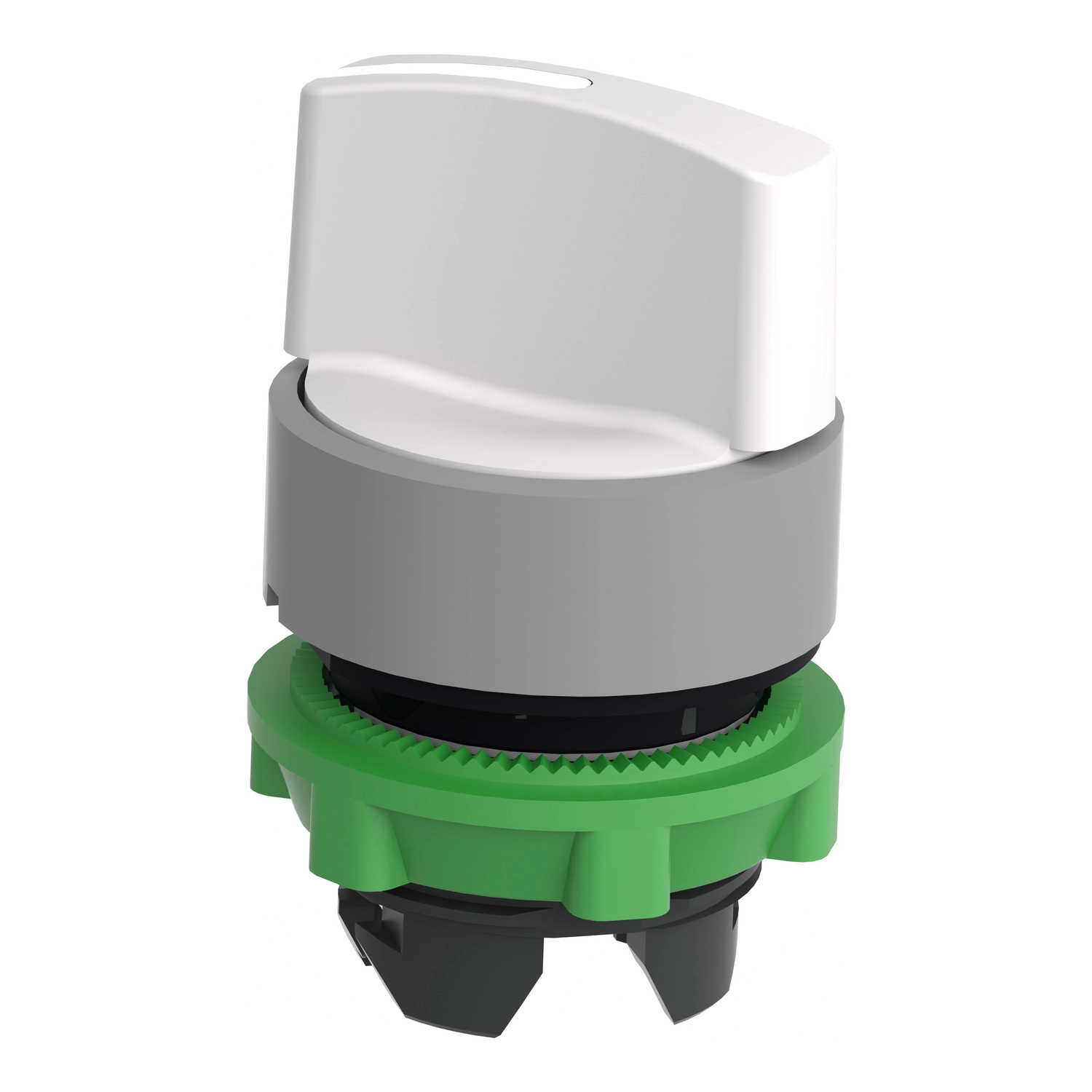

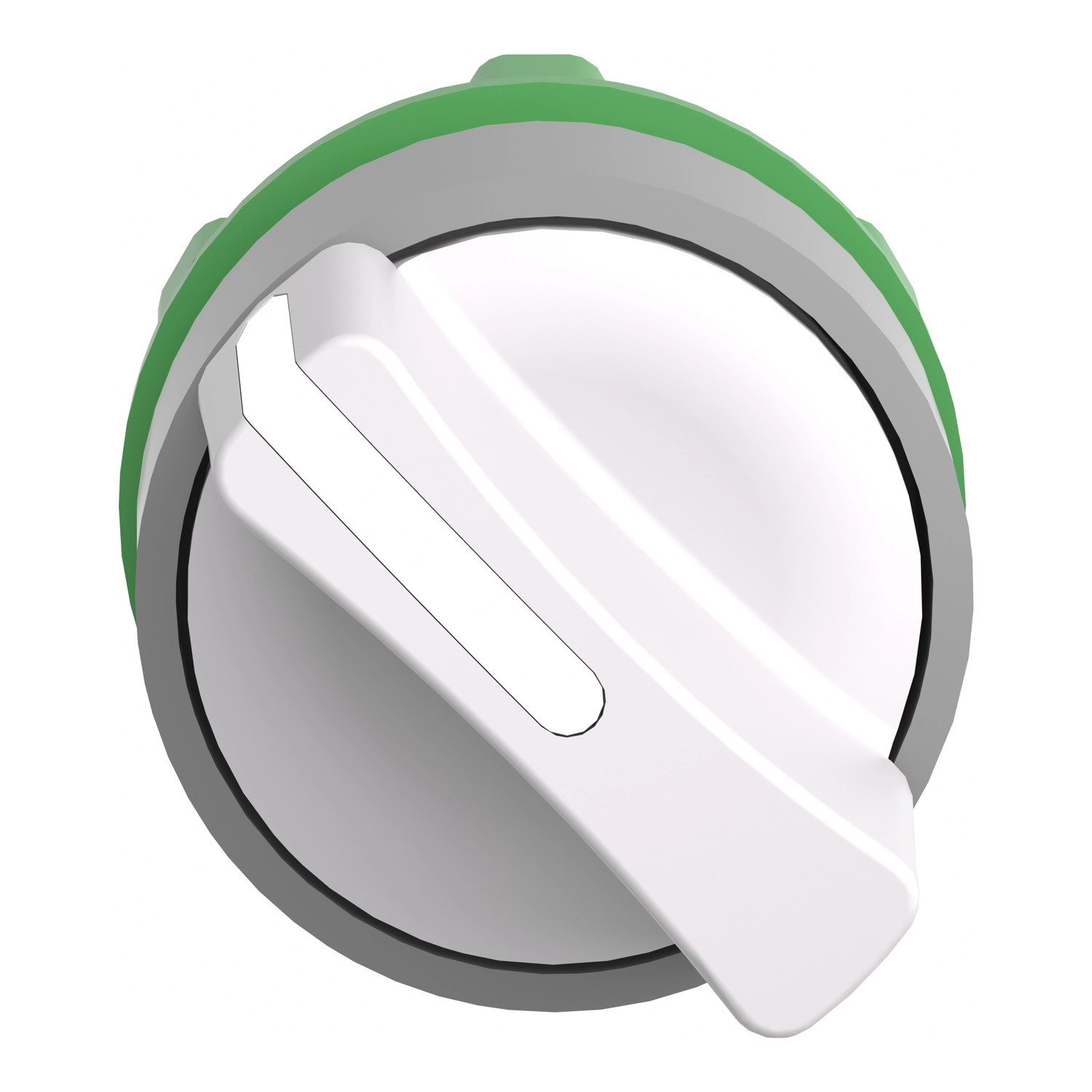

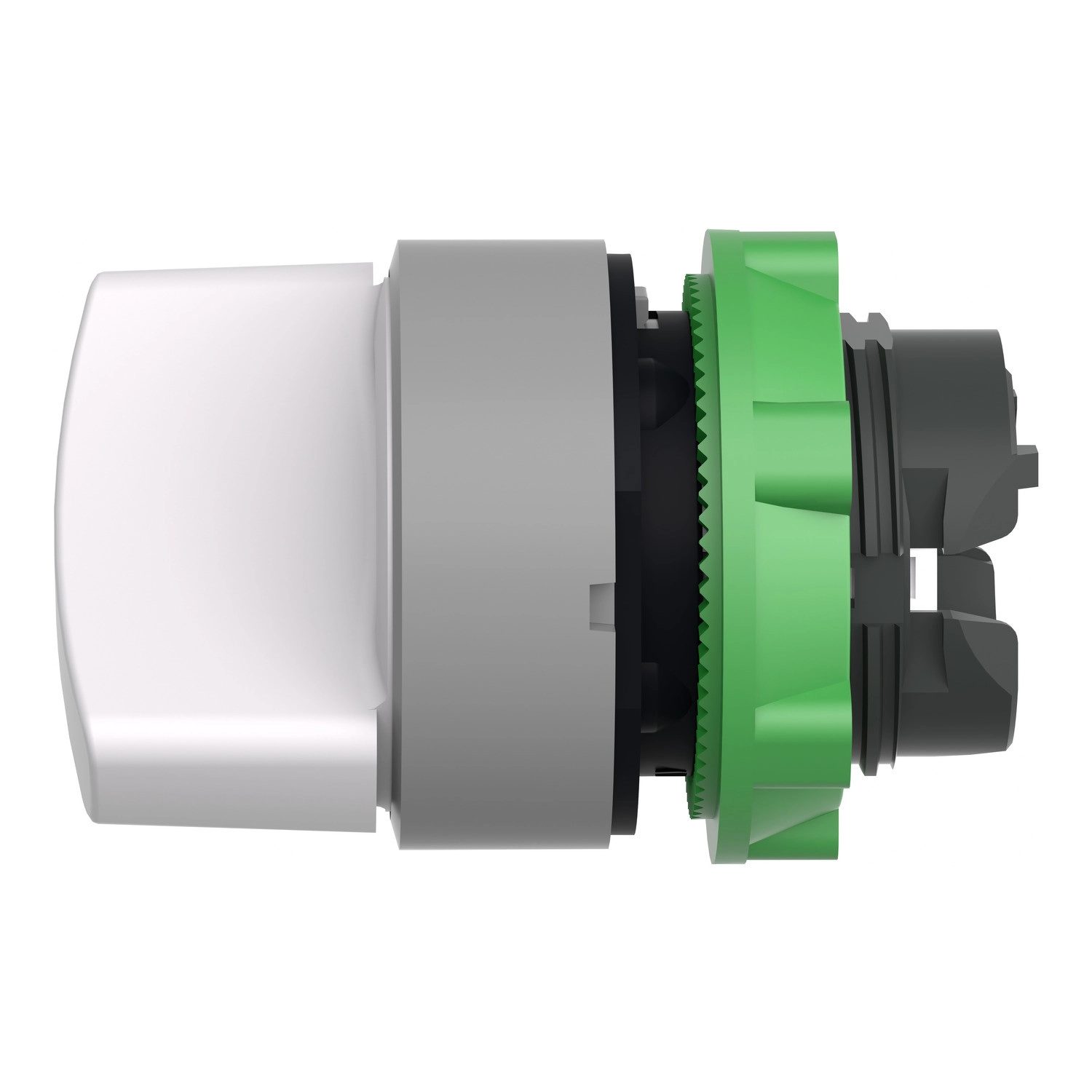

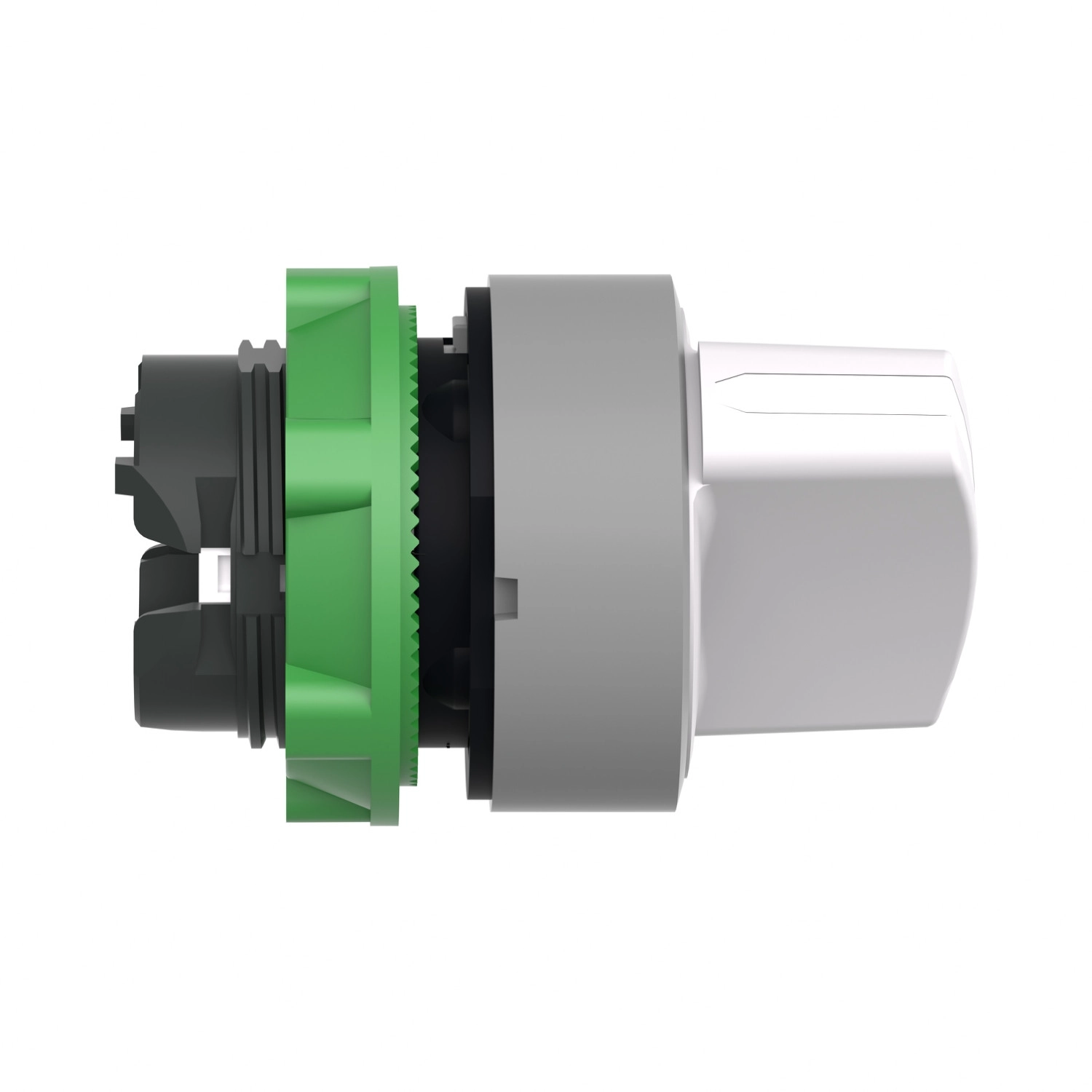

A Schneider Electric Harmony XB5 sorozatú ZB5AD401C0 egy kiváló minőségű, fehér színű, műanyag választókapcsoló fej, amely professzionális ipari alkalmazásokhoz készült. Ez a termék az ellenálló kivitelének és megbízható működésének köszönhetően ideális választás vezérlőpanelekhez, kezelőfelületekhez és ipari automatizálási rendszerekhez.
A ZB5AD401C0 műanyag, fehér színű választókapcsoló fej szürke peremmel rendelkezik, amely elegáns megjelenést biztosít a készüléknek. A termék 22 mm-es standard átmérővel rendelkezik, így könnyedén beépíthető a legtöbb ipari vezérlőpanelbe. A 2 állású (90°) kapcsoló jobbról balra rugós visszatérésű működéssel van ellátva, ami azt jelenti, hogy elengedés után automatikusan visszatér alaphelyzetbe. Ez a funkció különösen hasznos olyan alkalmazásoknál, ahol pillanatnyi aktiválásra van szükség, majd automatikus visszaállásra.
A Harmony XB5 sorozat választókapcsolói kimagasló mechanikai tartósságot kínálnak, akár 1.000.000 kapcsolási cikluson keresztül is megőrzik kifogástalan működésüket. Ez a rendkívüli élettartam biztosítja a hosszú távú megbízhatóságot még intenzív használat mellett is. A termék IP67 védettségi besorolással rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és időszakos vízbe merülés elleni védelmet jelent. Emellett NEMA 13 és NEMA 4X minősítéssel is rendelkezik, így nedves, poros környezetben is biztonsággal alkalmazható.
A ZB5AD401C0 ellenáll a nagynyomású mosásnak is (7.000.000 Pa, 55 °C hőmérsékleten, 0,1 méter távolságból), így olyan ipari környezetben is használható, ahol rendszeres nagynyomású tisztításra van szükség. Az IK06 ütésállósági fokozat további védelmet biztosít a mechanikai behatásokkal szemben. A termék -40°C és +70°C közötti hőmérséklet-tartományban üzemeltethető és tárolható, így szélsőséges körülmények között is megbízhatóan működik.
A ZB5AD401C0 fejhez különböző elektromos összeállítások csatlakoztathatók, a C3, C4, C5, C6, C7, C8, C11, C15, SF1 és SR1 kódoknak megfelelően. Ez lehetővé teszi, hogy egy kapcsolóhoz akár 6 kontaktust is használjunk, különböző konfigurációkban, elülső vagy hátsó szereléssel. A termék számos nemzetközi szabványnak megfelel, köztük az IEC 60947-5-1, UL 508, CSA C22.2 No 14, és más fontos biztonsági előírásoknak. A kapott minősítések (UL, CSA, BV, LROS, DNV) tovább erősítik a termék megbízhatóságát különböző iparágakban, beleértve a tengeri alkalmazásokat is.
A ZB5AD401C0 választókapcsoló fej kiemelkedő rezgés- és ütésállósággal rendelkezik (5 gn rezgésállóság 2-500 Hz tartományban, valamint 30 gn és 50 gn ütésállóság különböző feltételek mellett), ami biztosítja a megbízható működést még vibrációnak kitett környezetben is. A Schneider Electric ZB5AD401C0 választókapcsoló fej tökéletes megoldás olyan ipari alkalmazásokhoz, ahol megbízhatóság, tartósság és könnyű használhatóság a fő szempont.
Schneider Electric Harmony XB5 - ZB5AD401C0 - műanyag választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej választókapcsolóhoz
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fejforma: Kerek
Kezelőgomb típusa: Jobbról balra rugós visszatérésű
Kezelőgomb profilja: Fehér standard fogantyú
Kezelőgomb pozíció információ: 2 állás 90°
Kiegészítő tulajdonságok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 46 mm
Mechanikai élettartam: 1.000.000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel
Kompatibilis kódok: C3 (<6 kontaktus egyedi blokkokkal elülső szerelésben), C4 (<6 kontaktus egyedi és dupla blokkokkal elülső szerelésben), C5 (<5 kontaktus egyedi blokkokkal elülső szerelésben), C6 (<5 kontaktus egyedi és dupla blokkokkal elülső szerelésben), C7 (<4 kontaktus egyedi blokkokkal elülső szerelésben), C8 (<4 kontaktus egyedi és dupla blokkokkal elülső szerelésben), C11 (<3 kontaktus egyedi blokkokkal elülső szerelésben), C15 (<1 kontaktus egyedi blokkokkal elülső szerelésben), SF1 (<3 kontaktus egyedi blokkokkal elülső szerelésben), SR1 (<3 kontaktus egyedi blokkokkal hátsó szerelésben)
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védelmi fokozat: IP67 az IEC 60529 szerint
NEMA védelmi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Megfelelőség és tanúsítványok
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS, UL
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
