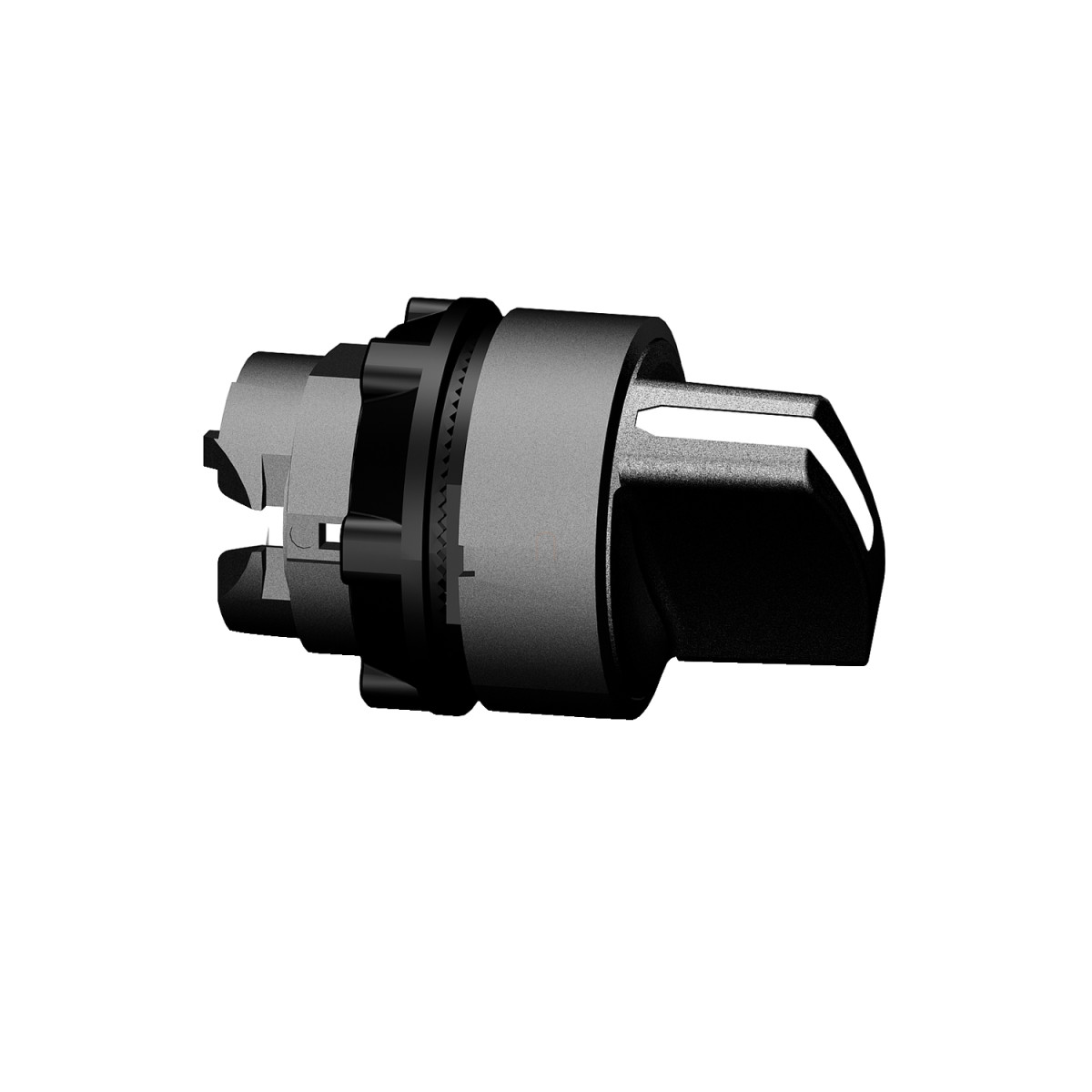

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AD3TQ típusú választókapcsoló fej ipari vezérlőpanelekbe és kapcsolószekrényekbe való beépítésre szolgáló, kiváló minőségű kapcsolóeszköz. Ez a 10 darabos készletben forgalmazott termék ipari környezetben való használatra készült, ahol megbízható működésre és hosszú élettartamra van szükség.
A ZB5AD3TQ választókapcsoló fej fő jellemzője a három pozíciós, "stay put" (rögzített állású) működés, amely azt jelenti, hogy a kapcsoló az adott állásban marad a következő kapcsolásig. A kezelőgomb fekete, standard kialakítású, amely professzionális megjelenést biztosít a vezérlőpaneleknek. A kezelő három állása +/- 45°-os szögben helyezkedik el, így egyértelmű visszajelzést ad a kezelő számára a kiválasztott pozícióról. A kapcsoló fejének anyaga sötétszürke műanyag, amely ellenáll az ipari környezetben előforduló vegyi anyagoknak és mechanikai behatásoknak.
A választókapcsoló fejhez tartozó kapcsolótest kompatibilis a Harmony XB5 termékcsalád többi elemével, és különböző kontaktuselrendezésekkel szerelhető. Az elérhető kódok (C3, C4, C5, C6, C7, C8, C11, SF1, SR1) különböző érintkező-konfigurációkat tesznek lehetővé, így a felhasználó igényeinek megfelelően alakíthatja ki a kapcsolási funkciókat. A termék szabványos, 22 mm átmérőjű szerelőfuratba illeszthető, ami megfelel az ipari szabványoknak. A jelzőegység fejének alakja kerek, ami ergonomikus és esztétikus megjelenést biztosít.
A ZB5AD3TQ kivételes műszaki paraméterekkel rendelkezik. Mechanikai élettartama 1 000 000 kapcsolási ciklus, ami kimagasló érték az iparágban. CAD méretei 29 mm szélesség, 29 mm magasság és 46 mm mélység, így kompakt méretű és könnyen beépíthető. A termék rendkívül ellenálló a környezeti hatásokkal szemben: az IP67, IP69 és IP69K védettségi fokozat biztosítja a por és víz elleni tökéletes védelmet, valamint a nagynyomású mosás elleni védettséget (7000000 Pa, 55°C-on, 0,1 m távolságról). A kapcsolófej -40...70°C közötti környezeti hőmérsékleten használható, így szélsőséges környezeti feltételek között is megbízhatóan működik. Az IK06 besorolás megfelelő mechanikai védelmet biztosít a külső behatások ellen.
Schneider Electric Harmony XB5 - ZB5AD3TQ - műanyag választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Eszköz rövid név: ZB5
Gyűrű anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 10 db
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (rögzített állású)
Működtető profilja: Fekete standard kezelő
Működtető pozíció információ: 3 pozíció +/- 45°
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Teljesítmény jellemzők
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás
Elektromos összetétel kód
C3 <6 érintkezőhöz, egyes blokkokat használva elülső szereléshez
C4 <6 érintkezőhöz, egyes és dupla blokkokat használva elülső szereléshez
C5 <5 érintkezőhöz, egyes blokkokat használva elülső szereléshez
C6 <5 érintkezőhöz, egyes és dupla blokkokat használva elülső szereléshez
C7 <4 érintkezőhöz, egyes blokkokat használva elülső szereléshez
C8 <4 érintkezőhöz, egyes és dupla blokkokat használva elülső szereléshez
C11 <3 érintkezőhöz, egyes blokkokat használva elülső szereléshez
SF1 <3 érintkezőhöz, egyes blokkokat használva elülső szereléshez
SR1 <3 érintkezőhöz, egyes blokkokat használva hátsó szereléshez
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL listed
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
