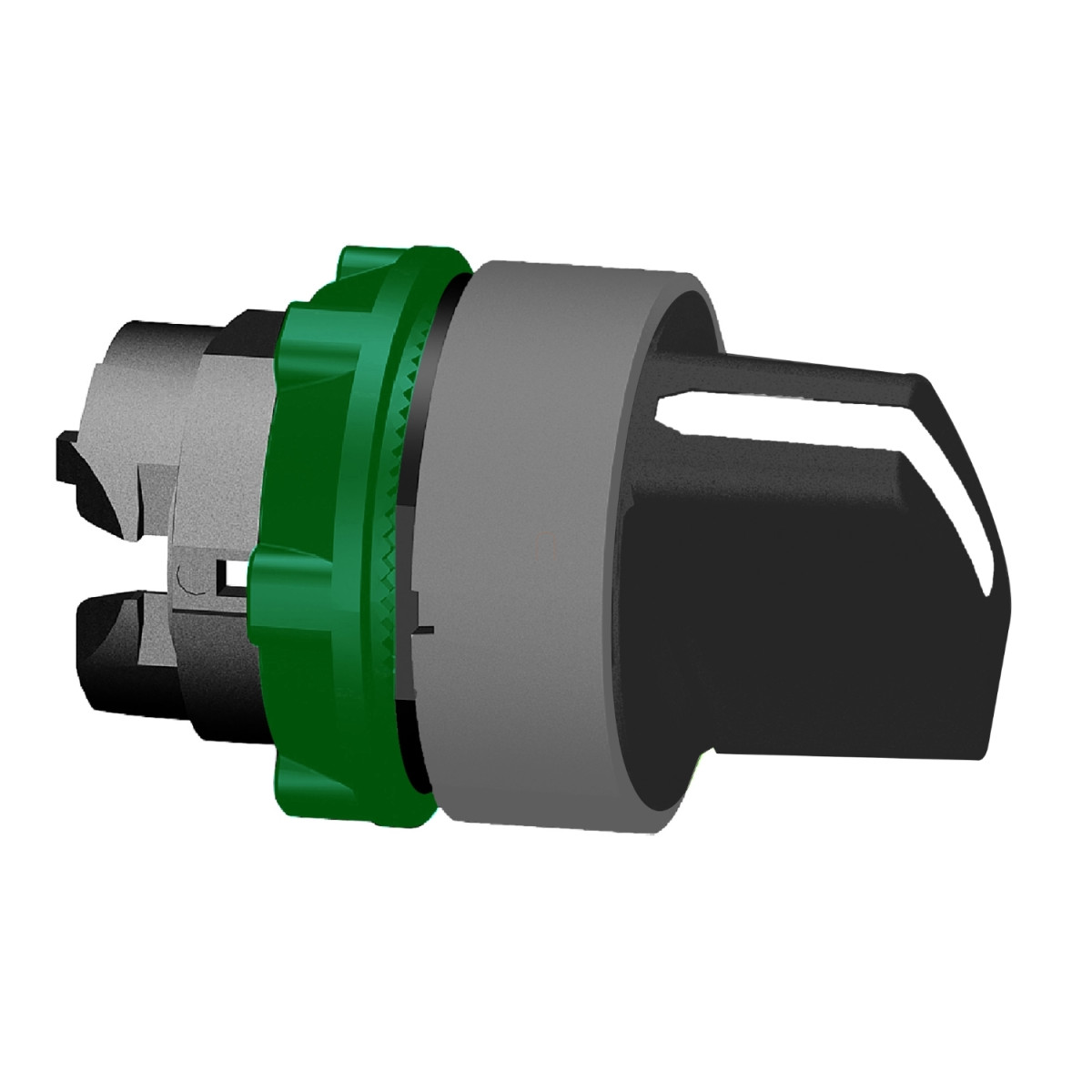

A Schneider Electric Harmony XB5 sorozatához tartozó ZB5AD3C0 választókapcsoló fej egy kiváló minőségű ipari vezérlőelem, amely megbízható működést biztosít különféle ipari alkalmazásokban. Ez a fekete, műanyag választókapcsoló fej 3 pozícióval rendelkezik, és szürke színű peremmel van ellátva, ami tökéletesen illeszkedik a modern ipari környezethez. A kompakt, 22 mm átmérőjű kialakítás lehetővé teszi a könnyű beépítést a vezérlőpanelekbe, miközben a nagy mechanikai tartósság hosszú élettartamot garantál.
A ZB5AD3C0 választókapcsoló fej egy alapvető vezérlőelem, amely a "stay put" működési móddal rendelkezik, ami azt jelenti, hogy az adott pozícióban marad a kapcsolási műveletet követően. A három pozíció +/- 45° elfordítással érhető el, lehetővé téve a különböző vezérlési funkciók egyszerű megvalósítását. A fekete standard fogantyú ergonomikus kialakítása kényelmes kezelhetőséget biztosít még gyakori használat esetén is. A kapcsoló kerek kialakítása és a szürke plasztik peremborítás esztétikus megjelenést kölcsönöz a terméknek, ami jól illeszkedik bármilyen vezérlőpanel designjához.
Műszaki szempontból a ZB5AD3C0 választókapcsoló fej kiemelkedő jellemzőkkel rendelkezik. Az 1.000.000 kapcsolási ciklusos mechanikai élettartam biztosítja a hosszú távú megbízhatóságot még intenzív ipari környezetben is. A termék IP67-es védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes védelmet nyújt por ellen és időszakos vízbe merítés ellen is. Emellett a NEMA 13 és NEMA 4X védettségi osztályoknak is megfelel, ami tovább növeli a felhasználási lehetőségeket különböző környezeti feltételek mellett. A kapcsoló ellenáll a nagynyomású mosásnak is, akár 7.000.000 Pa nyomásig 55 °C-on, 0,1 m távolságról, ami ideálissá teszi olyan ipari környezetben, ahol rendszeres tisztítás szükséges.
A ZB5AD3C0 választókapcsoló fej -40...+70 °C közötti környezeti hőmérséklet-tartományban használható, mind tárolás, mind üzemeltetés közben, ami rendkívüli rugalmasságot biztosít a különböző alkalmazási területeken. A termék II. túlfeszültség-védelmi osztályba tartozik az IEC 60536 szabvány szerint. A választókapcsoló megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4 és JIS C8201-1 szabványokat. Rendelkezik továbbá DNV, CSA, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami széles körű nemzetközi elfogadottságot és kompatibilitást biztosít.
A ZB5AD3C0 választókapcsoló fej kiváló rezgés- és ütésállósággal rendelkezik. 5 gn rezgésállósággal bír 2...500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint, valamint 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) fél-szinusz hullám gyorsulás szerinti ütésállósággal az IEC 60068-2-27 szabvány szerint. Ezek a jellemzők biztosítják a megbízható működést még olyan ipari környezetben is, ahol jelentős mechanikai behatások érhetik a berendezést. A ZB5AD3C0 választókapcsoló fej kompakt méretekkel rendelkezik, 29 mm szélességgel, 29 mm magassággal és 46 mm mélységgel, ami megkönnyíti a beépítést különböző vezérlőpanelekbe, különösen ahol a helytakarékosság fontos szempont.
Schneider Electric Harmony XB5 - ZB5AD3C0 - műanyag választókapcsoló fej műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (rögzített állású)
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő jellemzők
CAD méretek: 29 mm szélesség, 29 mm magasság, 46 mm mélység
Mechanikai élettartam: 1000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 különböző érintkezőkonfigurációkhoz
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP67 az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi szint: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványoknak megfelelőség: IEC 60947-5-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
