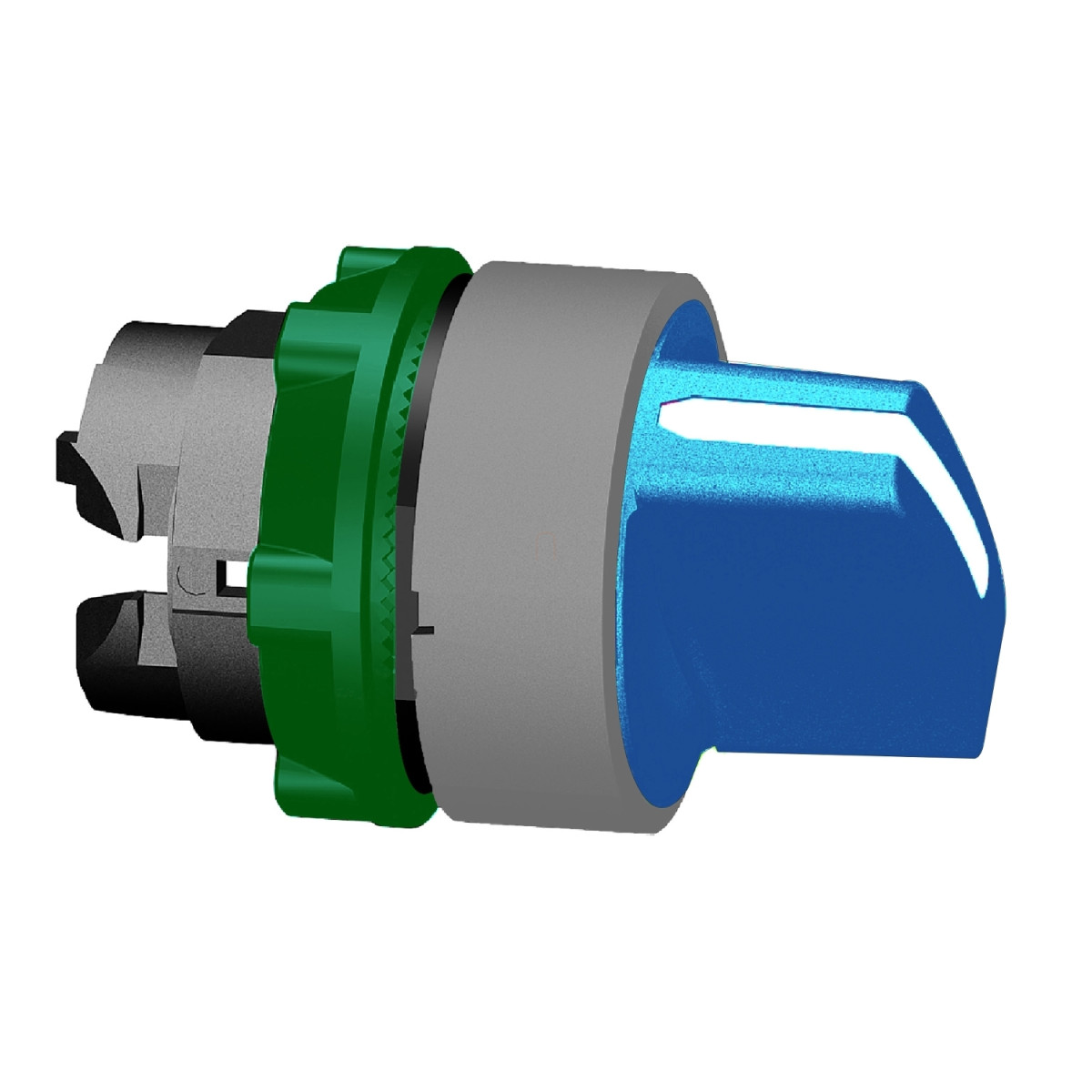

A Schneider Electric Harmony XB5 sorozathoz tartozó ZB5AD306C0 választókapcsoló fej egy rendkívül megbízható és sokoldalú ipari vezérlőelem, amely tökéletes választás különböző automatizálási és vezérlési alkalmazásokhoz. Ez a prémium minőségű kapcsolófej a Harmony XB5 termékcsalád része, amely világszerte elismert a robusztus kialakításáról és hosszú élettartamáról.
A ZB5AD306C0 választókapcsoló fej 22 mm-es szabványos szerelési átmérővel rendelkezik, így könnyen beépíthető a legtöbb vezérlőpanelbe és kezelőfelületbe. A kék színű standard fogantyúval és szürke peremmel ellátott kapcsolófej 3 pozíciós kialakítású, +/- 45°-os állásokkal, ami rugalmas vezérlési lehetőségeket biztosít különböző ipari alkalmazásokhoz. A "stay put" működési mód azt jelenti, hogy a kapcsoló a kiválasztott pozícióban marad, amíg manuálisan új pozícióba nem állítják, így kiváló választás olyan alkalmazásokhoz, ahol az üzemmódok vagy beállítások stabil kiválasztására van szükség.
A műszaki specifikációkat tekintve a ZB5AD306C0 választókapcsoló fej kiemelkedő teljesítményt nyújt. A plasztik színezett szürke kerettel ellátott kapcsoló kerek formájú jelzőegységgel rendelkezik, és különböző elektromos összeállításokkal konfigurálható. A kapcsoló támogatja a C3, C4, C5, C6, C7, C8, C11, SF1 és SR1 elektromos összeállítási kódokat, így maximum 6 érintkezővel használható egyes blokkokkal, vagy maximum 5-6 érintkezővel egyes és dupla blokkokkal, front szerelési módban. A termék rendkívül tartós, mechanikai élettartama eléri az 1.000.000 kapcsolási ciklust, ami hosszú távú, megbízható működést biztosít még intenzív használat mellett is.
A ZB5AD306C0 kapcsolófej IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeknek is. Ez a magas szintű védettség biztosítja, hogy a kapcsoló ellenáll a pornak, nedvességnek és akár a nagy nyomású vízsugárnak is (7000000 Pa nyomás 55°C-on, 0,1 m távolságról). A kapcsoló IK06 ütésállósággal rendelkezik az IEC 50102 szabvány szerint, továbbá ellenáll az 5 gn amplitúdójú rezgésnek (2-500 Hz frekvenciatartományban), valamint a 30 gn és 50 gn erősségű ütéseknek is, félszinusz hullámú gyorsulás mellett. Ez a robusztus kialakítás ideálissá teszi a kapcsolót még a legzordabb ipari környezetben való használatra is.
A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, UL 508 és JIS C8201-1 szabványokat. Rendelkezik DNV, CSA, BV, LROS (Lloyd's Register of Shipping) és UL tanúsítványokkal is, ami igazolja a termék magas minőségét és megbízhatóságát. A ZB5AD306C0 választókapcsoló fej széles hőmérsékleti tartományban használható, -40°C és +70°C között, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A termék II. osztályú túlfeszültség kategóriába tartozik az IEC 60536 szabvány szerint, ami további biztonságot nyújt elektromos szempontból.
Schneider Electric Harmony XB5 - ZB5AD306C0 - műanyag választókapcsoló fej, Ø22, 3 állású, kék, szürke perem műszaki adatok
Általános termékadatok
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke színre bevonva
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Helyben maradó (stay put)
Működtető profil: Kék standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás
C3 kód: <6 érintkező, egyes blokkokkal, elülső szerelés
C4 kód: <6 érintkező, egyes és dupla blokkokkal, elülső szerelés
C5 kód: <5 érintkező, egyes blokkokkal, elülső szerelés
C6 kód: <5 érintkező, egyes és dupla blokkokkal, elülső szerelés
C7 kód: <4 érintkező, egyes blokkokkal, elülső szerelés
C8 kód: <4 érintkező, egyes és dupla blokkokkal, elülső szerelés
C11 kód: <3 érintkező, egyes blokkokkal, elülső szerelés
SF1 kód: <3 érintkező, egyes blokkokkal, elülső szerelés
SR1 kód: <3 érintkező, egyes blokkokkal, hátsó szerelés
Környezeti jellemzők
Védettségi kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP67, megfelel az IEC 60529 szabványnak
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06, megfelel az IEC 50102 szabványnak
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL listázott
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz), megfelel az IEC 60068-2-6 szabványnak
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén, megfelel az IEC 60068-2-27 szabványnak
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén, megfelel az IEC 60068-2-27 szabványnak
