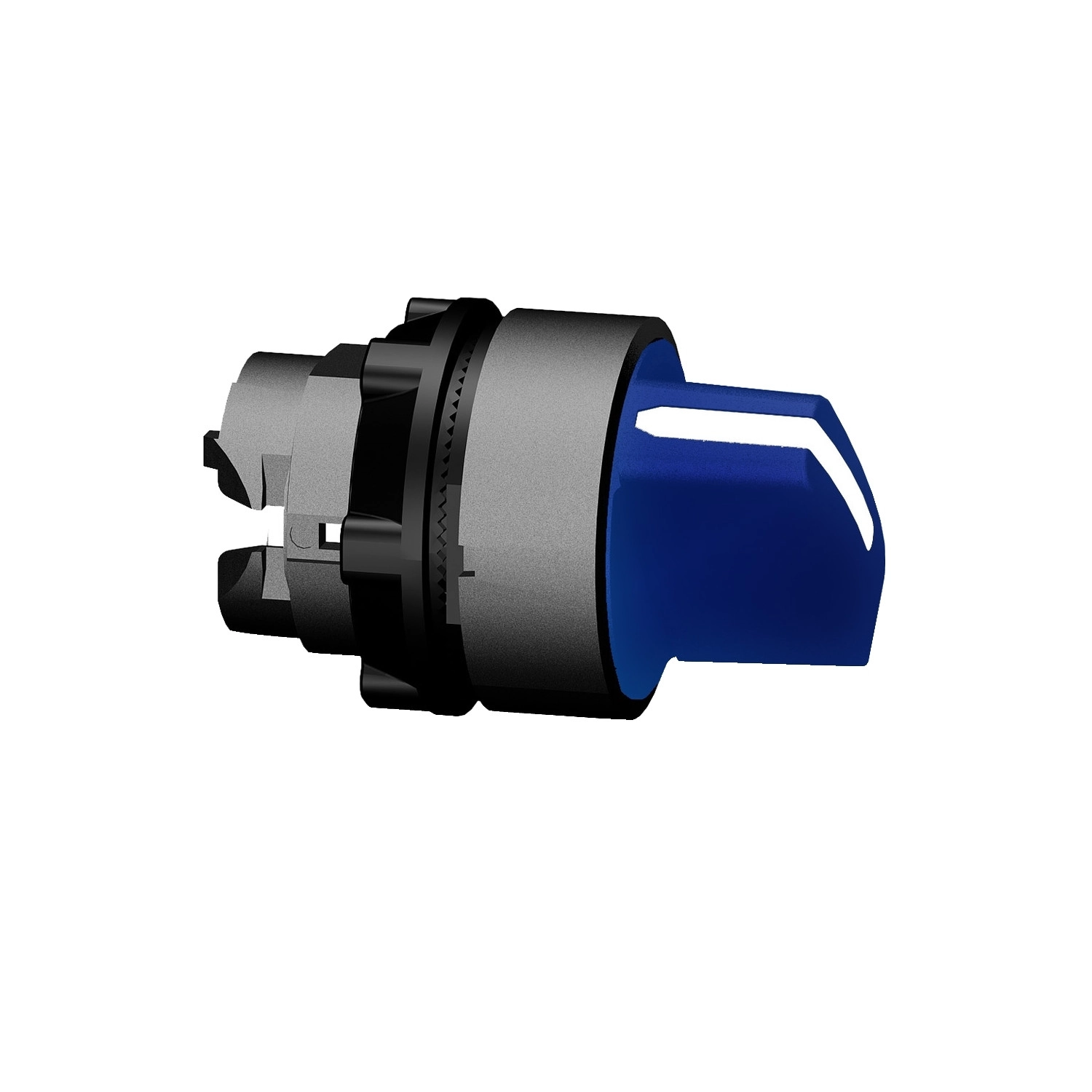

Schneider Electric Harmony XB5 - ZB5AD306 - kék választókapcsoló fej Ø22 3 allású
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB5AD306 egy "stay put" típusú választókapcsoló, ami azt jelenti, hogy a kiválasztott pozícióban marad kapcsolás után. A kék standard fogantyúval rendelkező kezelőszerv három különböző pozícióba (+/- 45°) állítható, így három különböző funkciót vagy üzemmódot vezérelhetsz vele egyszerűen. A kezelőszerv fejet sötétszürke műanyag keret veszi körül, ami nemcsak strapabíró, de esztétikus megjelenést is biztosít. A termék kerek jelzőegység fejjel rendelkezik, standard típusú kivitelben.
Műszaki paraméterei kiemelkedőek: a CAD méretek alapján a szélesség 29 mm, a magasság 29 mm, a mélység pedig 46 mm. A ZB5AD306 választókapcsoló fej extrém körülmények között is megbízhatóan működik, amit az IP67, IP69 és IP69K védettségi fokozatai is bizonyítanak az IEC 60529 szabvány szerint. Ez azt jelenti, hogy teljesen por- és vízmentes, valamint nagynyomású mosással szemben is védett (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). Ezen felül NEMA 13 és NEMA 4X védettséggel is rendelkezik, ami az ipari környezetben való használatát tovább erősíti.
A választókapcsoló mechanikai élettartama kiemelkedő: 1 000 000 kapcsolási ciklus, így hosszú távú, megbízható működést garantál. A ZB5AD306 -40...+70 °C közötti környezeti hőmérsékleten is használható, mind tárolás, mind üzemeltetés közben, ami szélsőséges körülmények között is biztosítja a megfelelő működést. Az IK06 fokozatú ütésállóság az IEC 50102 szabványnak megfelelően további védettséget nyújt a mechanikai behatásokkal szemben.
A termék többféle elektromos kapcsolási konfigurációval használható, ezek kódjai: C3, C4, C5, C6, C7, C8, C11, SF1, SR1, amelyek különböző érintkező-kombinációkat tesznek lehetővé. Ez a rugalmasság lehetővé teszi, hogy a választókapcsolót a legkülönbözőbb vezérlési feladatokhoz alkalmazhasd. A ZB5AD306 kompatibilis az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal is.
A ZB5AD306 választókapcsoló fej számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve az IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, UL 508 és JIS C8201-1 szabványokat. Rendelkezik továbbá DNV, CSA, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is. A termék ellenáll az 5 gn (f= 2...500 Hz) rezgésnek az IEC 60068-2-6 szerint, valamint a 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnak az IEC 60068-2-27 szabvány szerint.
A Schneider Electric ZB5AD306 választókapcsoló fej ideális választás ipari berendezések, gépek és automatizált rendszerek vezérléséhez, ahol megbízható, hosszú élettartamú és könnyen használható kezelőszervre van szükség. Akár gyártósorok, ipari berendezések vagy épületautomatizálási rendszerek esetében, ez a termék a Harmony XB5 sorozat részeként kiemelkedő teljesítményt és minőséget képvisel.
Schneider Electric Harmony XB5 - ZB5AD306 - kék választókapcsoló fej Ø22 3 allású műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Kezelőszerv típusa: stay put
Kezelőszerv profilja: Kék standard fogantyú
Kezelőszerv pozíció információ: 3 állás +/- 45°
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai adatok
Mechanikai élettartam: 1000000 ciklus
Elektromos adatok
Állomás neve: XALD 1...5 kivágásos, XALK 2...5 kivágásos
Elektromos összeállítás kódja: C3 max. 6 érintkező esetén egyes blokkok használatával első szerelésben
C4 max. 6 érintkező esetén egyes és dupla blokkok használatával első szerelésben
C5 max. 5 érintkező esetén egyes blokkok használatával első szerelésben
C6 max. 5 érintkező esetén egyes és dupla blokkok használatával első szerelésben
C7 max. 4 érintkező esetén egyes blokkok használatával első szerelésben
C8 max. 4 érintkező esetén egyes és dupla blokkok használatával első szerelésben
C11 max. 3 érintkező esetén egyes blokkok használatával első szerelésben
SF1 max. 3 érintkező esetén egyes blokkok használatával első szerelésben
SR1 max. 3 érintkező esetén egyes blokkok használatával hátsó szerelésben
Védettség
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS, UL listed
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tartomány tárolás során: -40…70 °C
Környezeti hőmérséklet tartomány működés közben: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
