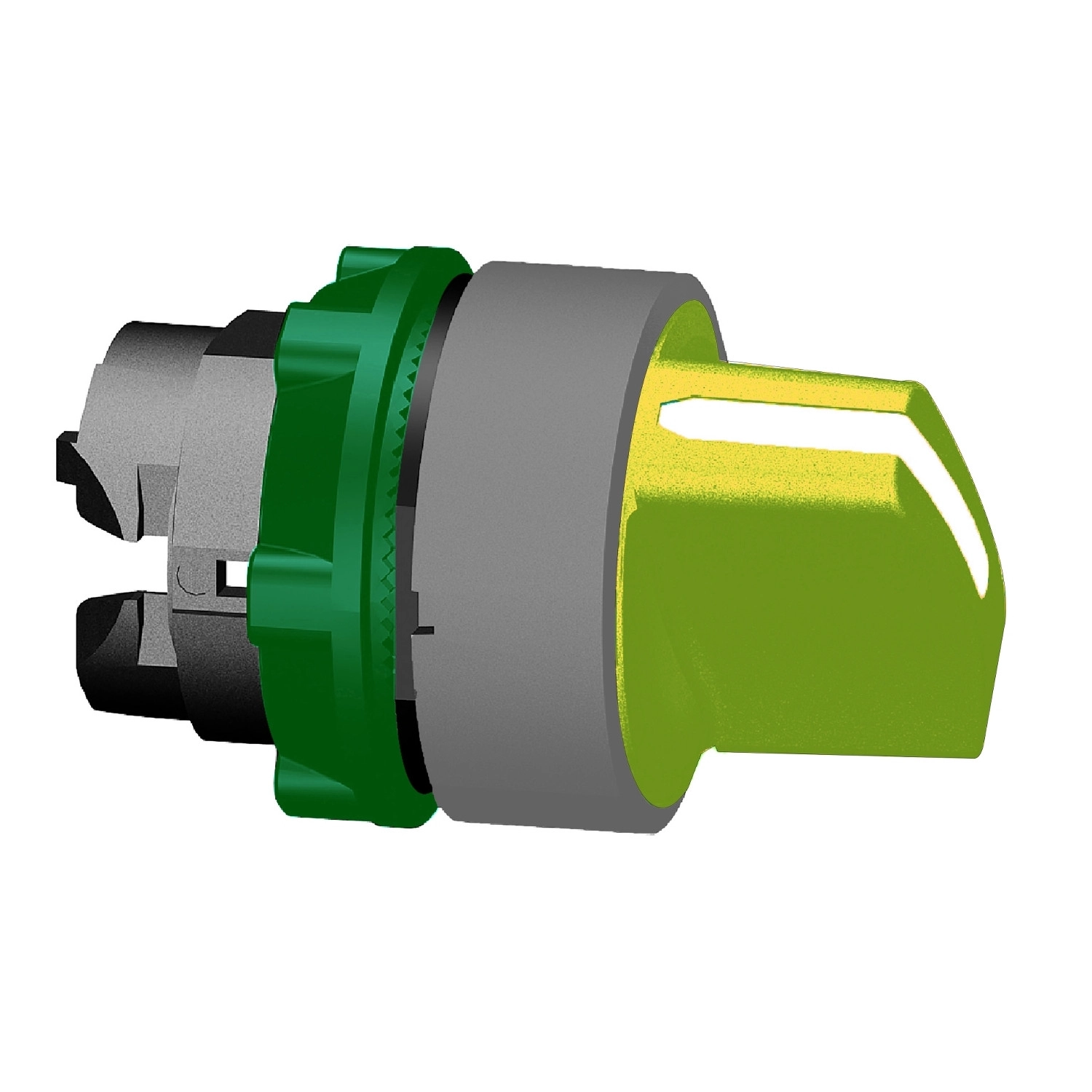

A Schneider Electric Harmony XB5 ZB5AD305C0 egy rendkívül sokoldalú, ipari minőségű választókapcsoló fej, amely kifejezetten ipari alkalmazásokhoz lett tervezve. Ez a 22 mm átmérőjű, sárga színű műanyag választókapcsoló a Harmony XB5 termékcsalád része, amely világszerte elismert megbízhatóságáról és tartósságáról.
A ZB5AD305C0 választókapcsoló 3 különböző pozícióval rendelkezik, +/- 45 fokos elfordulási tartománnyal, ami lehetővé teszi a felhasználó számára, hogy három különböző vezérlési állapot között váltson. A "stay put" (pozíciótartó) kialakításnak köszönhetően a kapcsoló az utolsó kiválasztott pozícióban marad, amíg a kezelő nem változtatja meg azt. Ez ideálissá teszi olyan ipari alkalmazásokban, ahol fontos a kiválasztott állapot megbízható megtartása. A szürke színű keret (bezel) kellemes kontrasztot képez a sárga kapcsolóval, növelve a láthatóságot és a kezelhetőséget.
A termék kiemelkedő műszaki paraméterekkel rendelkezik. Az IP67-es védettségnek köszönhetően tökéletesen ellenáll a pornak és időszakos vízbemerítésnek is, míg a NEMA 13 és NEMA 4X besorolás garantálja a megbízható működést még nehéz ipari környezetben is. Különösen figyelemre méltó a magas nyomású mosással szembeni ellenállás, amely 7000000 Pa nyomásig biztosított 55°C hőmérsékleten, 0,1 méter távolságból. Ez lehetővé teszi a termék használatát olyan környezetben is, ahol rendszeres tisztítás szükséges, például élelmiszeripari vagy gyógyszeripari létesítményekben.
A kapcsoló mechanikai élettartama kiemelkedő, 1000000 ciklussal, ami biztosítja a hosszú távú, megbízható működést gyakori kapcsolások esetén is. A termék -40...70°C közötti üzemi és tárolási hőmérséklet-tartománya lehetővé teszi szélsőséges környezeti feltételek melletti alkalmazását, legyen szó akár hideg raktárhelyiségekről vagy forró ipari környezetről. Az IK06 besorolás megfelelő védelmet nyújt mechanikai behatásokkal szemben.
A ZB5AD305C0 választókapcsoló fej számos nemzetközi szabványnak felel meg, beleértve az UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1 és JIS C8201-1 szabványokat. Rendelkezik továbbá DNV, CSA, BV, LROS (Lloyds register of shipping) és UL listázott tanúsítványokkal, ami igazolja megfelelőségét a legszigorúbb ipari követelményeknek. Különösen kiemelendő a rezgésállóság (5 gn, f= 2...500 Hz) és ütésállóság (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig fél szinuszhullámú gyorsulás esetén).
A CAD méretei (29 mm szélesség, 29 mm magasság, 46 mm mélység) kompakt beépítést tesznek lehetővé. Különböző elektromos összeállítási kódokkal használható (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), ami rendkívüli rugalmasságot biztosít a különböző vezérlési feladatokhoz. A kapcsoló XALD 1...5 kivágással és XALK 2...5 kivágással rendelkező állomásokkal használható, ami tovább növeli az alkalmazási lehetőségeket.
Schneider Electric Harmony XB5 ZB5AD305C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Eszköz típusa: Választókapcsoló fej
Rövid terméknév: ZB5
Keret anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Pozíciótartó (stay put)
Működtető profilja: Sárga standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Műszaki paraméterek
CAD méretek: 29 mm szélesség, 29 mm magasság, 46 mm mélység
Mechanikai élettartam: 1000000 ciklus
Állomás név: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C3 for <6 contacts using single blocks in front mounting, C4 for <6 contacts using single and double blocks in front mounting, C5 for <5 contacts using single blocks in front mounting, C6 for <5 contacts using single and double blocks in front mounting, C7 for <4 contacts using single blocks in front mounting, C8 for <4 contacts using single and double blocks in front mounting, C11 for <3 contacts using single blocks in front mounting, SF1 for <3 contacts using single blocks in front mounting, SR1 for <3 contacts using single blocks in rear mounting
Eszköz bemutatása: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40…70 °C
Környezeti levegő hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás magas nyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
