A Schneider Electric Harmony XB5 termékcsalád részeként a ZB5AD305 egy kiváló minőségű, 3 pozíciós választókapcsoló fej, amely ipari környezetben és különféle vezérlőpaneleken használható. Ez a sárga színű kapcsolófej a népszerű Harmony XB5 és XB4 sorozat kompatibilis eleme, amely 22 mm-es standard szerelőnyílásba illeszkedik, és tartós, megbízható működést biztosít.

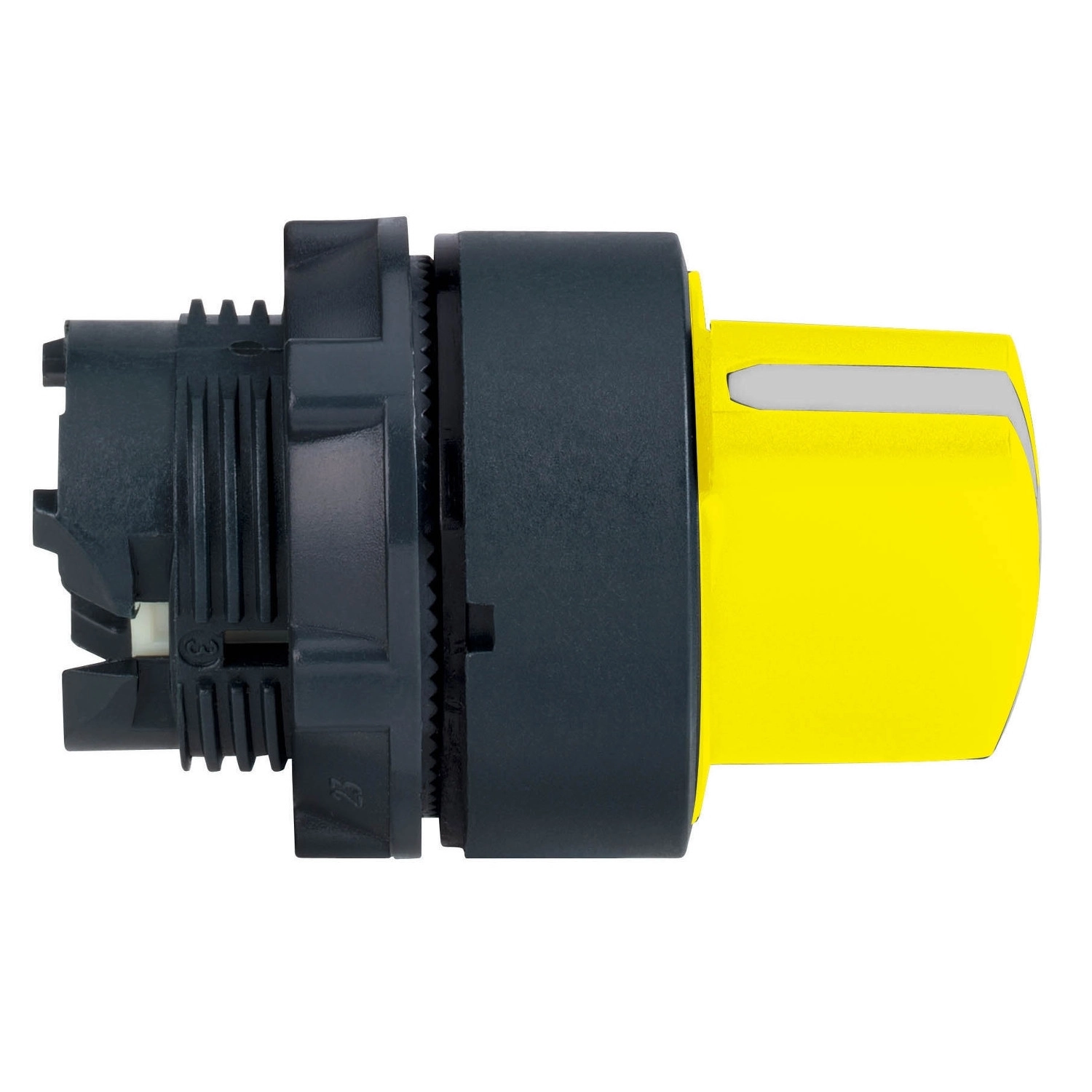

A ZB5AD305 típusú választókapcsoló fej sötétszürke műanyag keretbe foglalt sárga standard fogantyúval rendelkezik, amely stay-put (bennmaradó) típusú, vagyis a kapcsoló a kiválasztott pozícióban marad a következő kapcsolásig. A három pozíció +/- 45°-os szögekben állítható be, így lehetővé teszi különböző vezérlési funkciók egyszerű megvalósítását. A kapcsolófej ergonomikus kialakítása és a kontrasztos sárga szín jó láthatóságot és könnyű kezelhetőséget biztosít ipari környezetben is.
Műszakilag a ZB5AD305 kapcsolófej rendkívül sokoldalúan konfigurálható különféle kontaktus elrendezésekkel. Támogatja a C3, C4, C5, C6, C7, C8, C11, SF1 és SR1 elektromos összeállítási kódokat, amelyek lehetővé teszik különböző érintkező elrendezéseket, mind egyes, mind kettős blokkokkal, elülső vagy hátsó szerelésben. A kapcsoló maximálisan 6 érintkezőig bővíthető az alkalmazott konfigurációtól függően. Mechanikai élettartama kiemelkedő, 1 000 000 kapcsolási ciklust garantál, ami hosszú távú, megbízható működést tesz lehetővé ipari alkalmazásokban.
A ZB5AD305 kapcsolófej kiváló védelmi jellemzőkkel rendelkezik: IP67, IP69 és IP69K védettségi fokozata védelmet nyújt por és víz ellen, még nagynyomású mosással szemben is (7 000 000 Pa 55°C-on, 0,1 m távolságból). A kapcsoló NEMA 13 és NEMA 4X besorolásnak is megfelel. Az IK06 ütésállósági fokozat biztosítja a mechanikai védelmet. Széles működési hőmérséklet-tartományban (-40...+70°C) használható, és megfelel a vonatkozó nemzetközi szabványoknak, beleértve az UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1 és JIS C8201-1 előírásokat. Számos nemzetközileg elismert tanúsítvánnyal rendelkezik, mint a DNV, CSA, BV, LROS és UL listed, ami garantálja a termék megbízhatóságát és minőségét világszerte.
Schneider Electric Harmony XB5 - ZB5AD305 - műanyag választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Legkisebb értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (bennmaradó)
Működtető profil: Sárga standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Eszköz leírás: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
