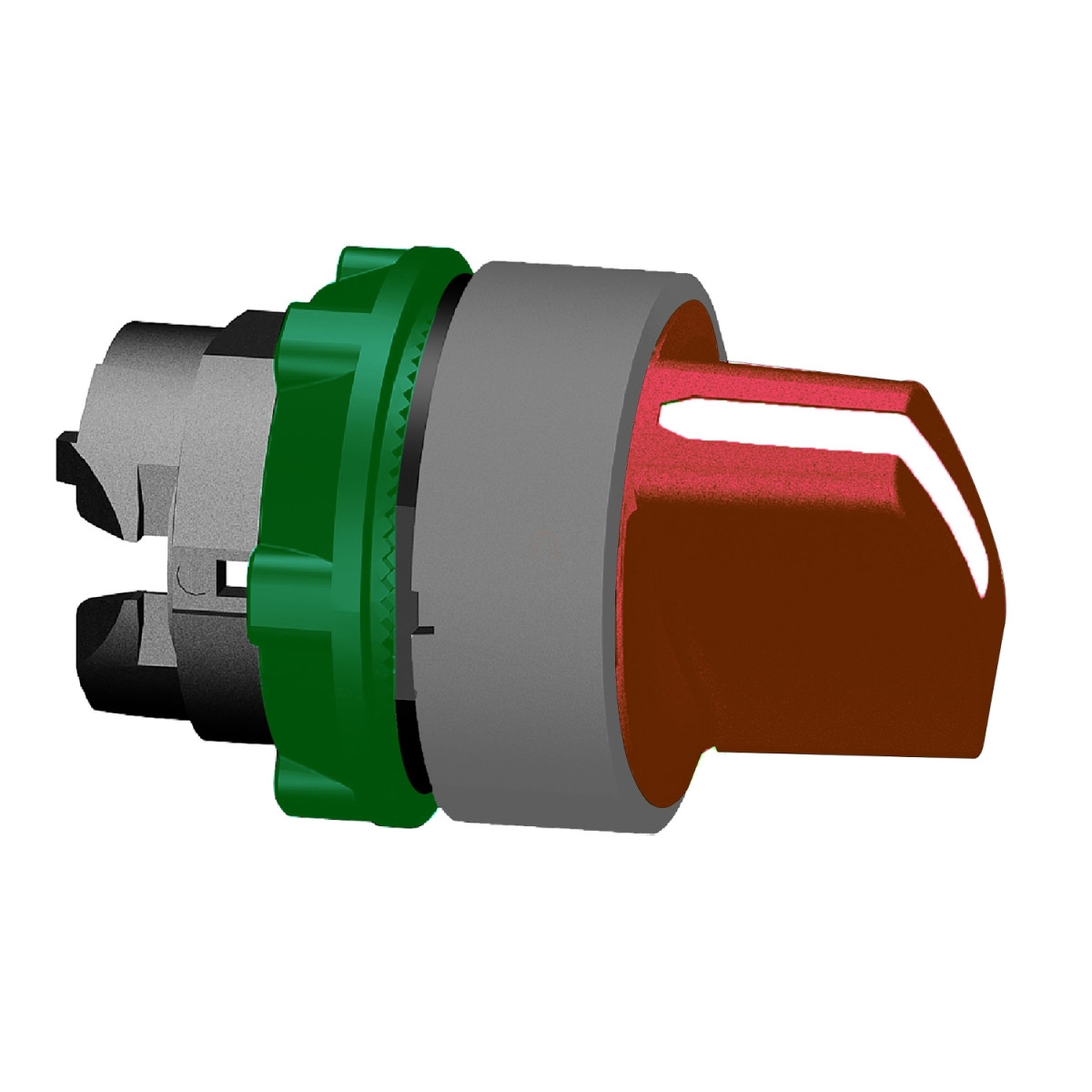

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AD304C0 cikkszámú választókapcsoló fej professzionális ipari alkalmazásokhoz lett kifejlesztve, ahol fontos a megbízhatóság és a hosszú élettartam. Ez a piros színű, standard kezelőkarral ellátott, 3 pozíciós választókapcsoló fej a sokrétű Harmony XB5 sorozat része, amely széles körben elismert minőségéről és tartósságáról.
A termék kiváló műszaki paraméterekkel rendelkezik, amelyek tökéletesen illeszkednek az ipari környezetbe. A választókapcsoló fej 22 mm-es szabványos szerelőnyílásba illeszthető, ami széles körű kompatibilitást biztosít különböző vezérlőpanelekkel. A szürke színű kerettel ellátott műanyag ház nem csak esztétikus megjelenést kölcsönöz, hanem ellenáll a mindennapi használat során fellépő igénybevételeknek is. A 3 pozíciós, +/- 45°-os kapcsolási tartománnyal rendelkező kezelőkar stay-put (maradó állású) kialakítású, ami azt jelenti, hogy a választott pozícióban marad a kapcsolási művelet után.
A Schneider Electric ZB5AD304C0 választókapcsoló fej kimagasló mechanikai tartóssággal rendelkezik, amit jól mutat az 1.000.000 kapcsolási ciklusra tervezett élettartam. A termék széles hőmérsékleti tartományban használható, működési és tárolási hőmérséklete egyaránt -40°C és +70°C között van, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. Az IP67-es védettségi szint kiváló por- és vízállóságot biztosít, megfelelve az IEC 60529 szabványnak. További védelmet nyújt az IK06 besorolás, amely ütésállóságot garantál az IEC 50102 szabvány szerint. A készülék ellenáll akár 7000000 Pa nyomású, 55°C-os magasnyomású mosásnak is 0,1 méter távolságból.
A ZB5AD304C0 választókapcsoló fej számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508 és további előírásokat. A termék különböző tanúsítványokkal rendelkezik, mint például DNV, CSA, BV, LROS és UL listázás, ami bizonyítja, hogy a legmagasabb minőségi és biztonsági követelményeknek is megfelel. Vibrációállósága 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (18 ms időtartamú) vagy 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően.
Schneider Harmony XB5 ZB5AD304C0 választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó állású (stay put)
Működtető profilja: Piros standard kar
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágással, XALK 2...5 kivágással
Elektromos összetétel kódok
C3: <6 érintkezőhöz, egyes blokkok használatával elülső szereléshez
C4: <6 érintkezőhöz, egyes és dupla blokkok használatával elülső szereléshez
C5: <5 érintkezőhöz, egyes blokkok használatával elülső szereléshez
C6: <5 érintkezőhöz, egyes és dupla blokkok használatával elülső szereléshez
C7: <4 érintkezőhöz, egyes blokkok használatával elülső szereléshez
C8: <4 érintkezőhöz, egyes és dupla blokkok használatával elülső szereléshez
C11: <3 érintkezőhöz, egyes blokkok használatával elülső szereléshez
SF1: <3 érintkezőhöz, egyes blokkok használatával elülső szereléshez
SR1: <3 érintkezőhöz, egyes blokkok használatával hátsó szereléshez
Környezeti paraméterek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
