A Schneider Electric Harmony XB5 választókapcsoló fej (ZB5AD304) egy kiváló minőségű ipari vezérlőelem, amely sokoldalú alkalmazhatóságával és robusztus kialakításával kiemelkedik a piacon. A termék a Schneider Electric megbízható Harmony XB5 családjának része, amely már bizonyított ipari környezetben, ahol a tartósság és a megbízhatóság elsődleges fontosságú.

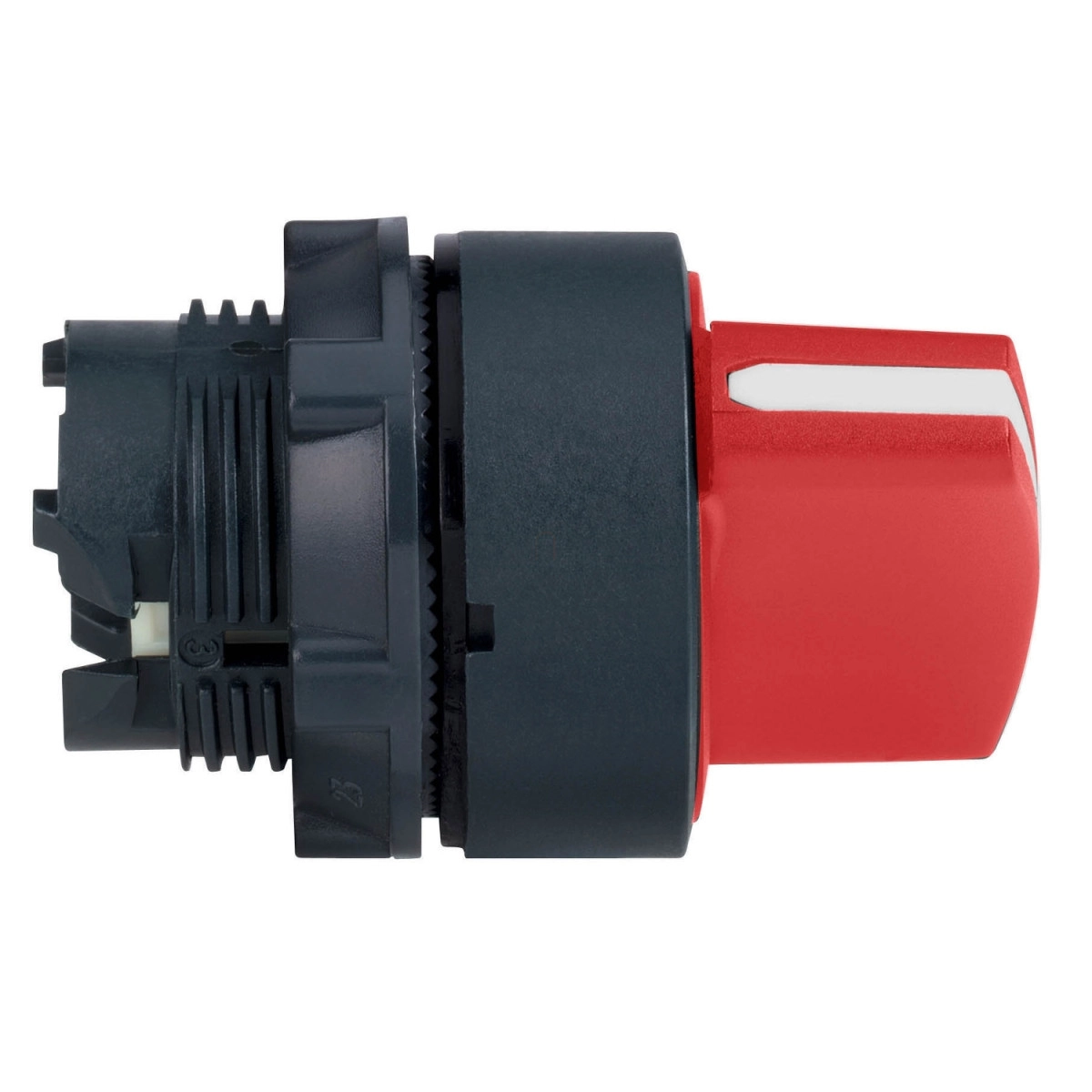

A ZB5AD304 egy 22 mm átmérőjű, piros, standard kezelővel ellátott választókapcsoló fej. Ez a 3 pozíciós, +/- 45° helyzetű, állandó helyzetben maradó (stay put) kivitel biztosítja, hogy a kapcsoló a beállított pozícióban maradjon külső beavatkozás nélkül. A sötétszürke műanyag kerettel rendelkező, kerek kialakítású kapcsolófej tökéletesen illeszkedik ipari vezérlőpanelekbe, kapcsolószekrényekbe vagy különálló házakba. A termék az alap elemként szolgál, amelyhez további elektromos részegységeket csatlakoztathat a kívánt funkciók eléréséhez.
A ZB5AD304 műszaki paraméterei lenyűgözőek. A termék különböző elektromos összeállítási kódokkal használható, beleértve a C3, C4, C5, C6, C7, C8, C11, SF1 és SR1 konfigurációkat, amelyek különböző számú érintkezővel működnek előlapi vagy hátsó szerelés esetén. A mechanikai tartóssága kiemelkedő: 1 000 000 kapcsolási ciklust garantál, ami hosszú élettartamot biztosít még intenzív használat mellett is. A CAD méretek - 29 mm szélesség, 29 mm magasság és 46 mm mélység - kompakt kialakítást tesznek lehetővé, miközben a termék minden szükséges funkcionalitást megőriz. Kompatibilis az XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokkal, ami sokoldalú telepítési lehetőségeket biztosít.
A termék környezeti jellemzői is kiemelkedőek. IP67, IP69 és IP69K védelmi osztályba tartozik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és nagynyomású, magas hőmérsékletű vízsugár elleni védelmet jelent. Emellett megfelel a NEMA 13 és NEMA 4X előírásoknak is. A kapcsoló ellenáll a 7000000 Pa nyomású, 55 °C-os nagynyomású mosásnak 0,1 m távolságból, ami rendkívüli környezeti ellenállást biztosít. Az IK06 besorolás (IEC 50102 szerint) megfelelő mechanikai ütésállóságot garantál. A termék -40...+70 °C közötti hőmérséklettartományban tárolható és üzemeltethető, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. A kapcsoló II. osztályú túlfeszültség-védelemmel rendelkezik az IEC 60536 szerint. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508 és JIS C8201-1 előírásokat.
Schneider Electric Harmony XB5 - ZB5AD304 - műanyag választókapcsoló fej műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid eszköznév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejforma: Kerek
Működtetési mód: stay put (állandó helyzetben maradó)
Kezelő profilja: Piros standard fogantyú
Pozíció információ: 3 pozíció, +/- 45°
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Elektromos jellemzők
Elektromos összeállítás kódok:
C3: <6 érintkezőhöz egyes blokkok használatával, előlapi szerelés
C4: <6 érintkezőhöz egyes és dupla blokkok használatával, előlapi szerelés
C5: <5 érintkezőhöz egyes blokkok használatával, előlapi szerelés
C6: <5 érintkezőhöz egyes és dupla blokkok használatával, előlapi szerelés
C7: <4 érintkezőhöz egyes blokkok használatával, előlapi szerelés
C8: <4 érintkezőhöz egyes és dupla blokkok használatával, előlapi szerelés
C11: <3 érintkezőhöz egyes blokkok használatával, előlapi szerelés
SF1: <3 érintkezőhöz egyes blokkok használatával, előlapi szerelés
SR1: <3 érintkezőhöz egyes blokkok használatával, hátsó szerelés
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágásos, XALK 2...5 kivágásos
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Tanúsítványok és szabványok
Szabványok: IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
