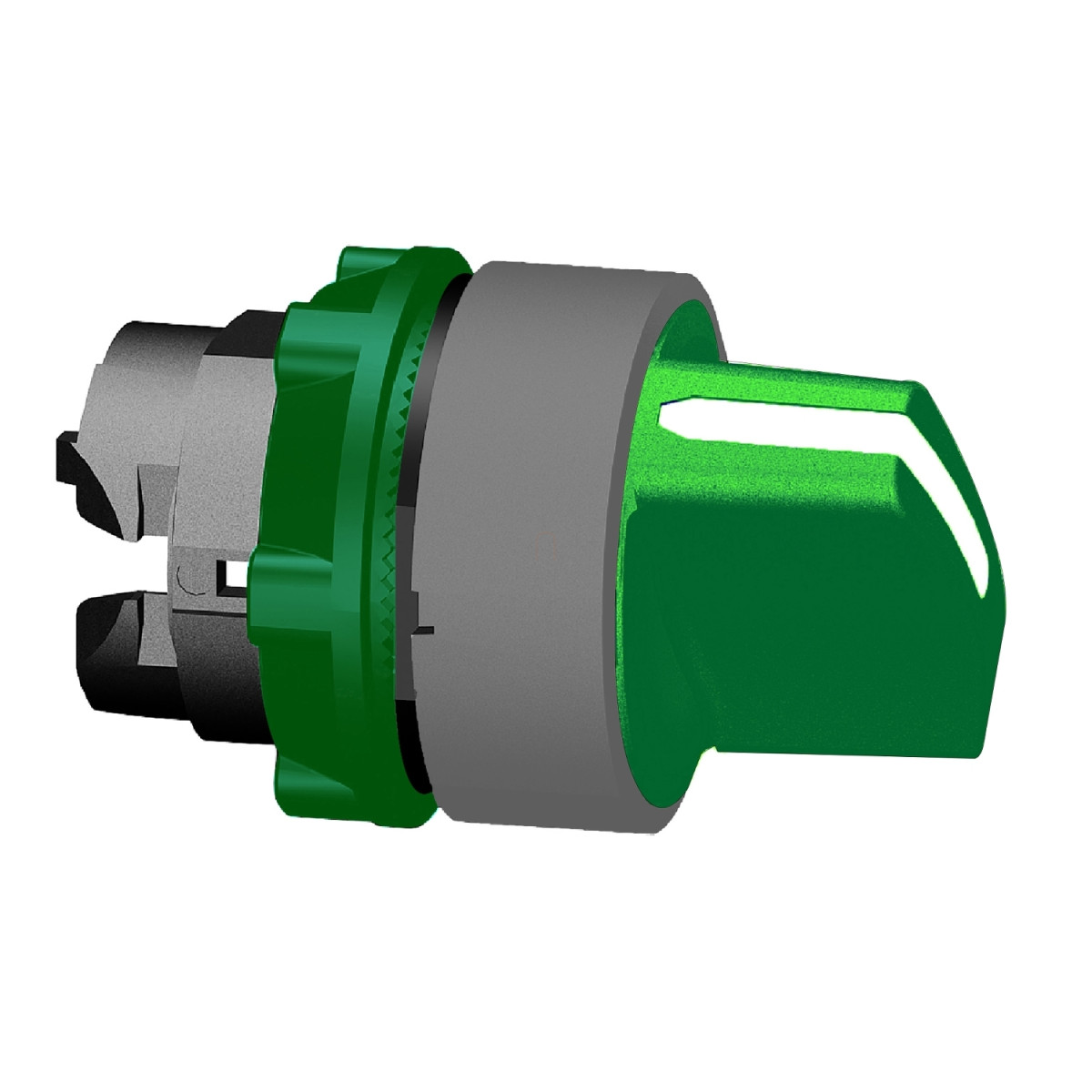

A Schneider Electric Harmony XB5 termékcsalád ZB5AD303C0 jelzésű választókapcsoló feje egy rendkívül sokoldalú ipari vezérlőelem, amely magas minőségi standardok szerint készült. Ez a 3 állású, műanyag kivitelű kapcsolófej ideális választás különböző ipari automatizálási és vezérlési alkalmazásokhoz, ahol megbízható és tartós működtetőelemekre van szükség.
A ZB5AD303C0 választókapcsoló fej 22 mm-es szabványos szerelőlyukba illeszkedik, ami ipari szabványnak számít a vezérlőpanelekbe történő beépítésnél. A zöld színű standard fogantyú és a szürke perem kombinációja nemcsak esztétikus megjelenést biztosít, hanem könnyű azonosíthatóságot is az üzemeltetés során. A kapcsoló 3 különböző állásba (+/- 45°) helyezhető, és stay put (rögzítő) funkcióval rendelkezik, ami azt jelenti, hogy a kapcsoló a beállított pozícióban marad a kezelő elengedése után is, így ideális több állapotot igénylő vezérlési feladatokhoz.
A termék kiemelkedő műszaki paraméterekkel rendelkezik, amelyek hosszú élettartamot és megbízható működést garantálnak még a legmostohább ipari környezetben is. A mechanikai élettartama 1.000.000 kapcsolási ciklus, ami kivételes tartósságot jelent. IP67-es védettségének köszönhetően tökéletesen ellenáll a por és a víz behatolásának, így nedves vagy poros környezetben is biztonságosan használható. Emellett megfelel a NEMA 13 és NEMA 4X előírásoknak is, továbbá ellenáll a nagynyomású mosásnak is (7.000.000 Pa 55°C-on, 0,1 m távolságból). Az IK06 fokozat pedig garantálja a mechanikai behatásokkal szembeni ellenálló képességét.
A választókapcsoló fej -40°C és +70°C közötti környezeti hőmérsékleten használható, ami rendkívül széles működési tartományt biztosít a legkülönbözőbb alkalmazási területeken. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-1. Rendelkezik továbbá DNV, CSA, BV, LROS (Lloyds register of shipping) és UL listázással is, ami bizonyítja a termék globális elfogadottságát és megbízhatóságát.
A ZB5AD303C0 választókapcsoló fejet számos különböző elektromos összeállítással lehet használni, a műszaki adatlap részletesen ismerteti a C3, C4, C5, C6, C7, C8, C11, SF1 és SR1 kódoknak megfelelő elektromos konfigurációkat. Ezek a különböző konfigurációk lehetővé teszik, hogy a választókapcsoló fej akár 6 kontaktussal is használható legyen, különböző kombinációkban, mind előlapi, mind hátsó szerelési módban. A termék alapvetően alapelemet képez, amelyhez további komponensek csatlakoztathatók a kívánt funkció eléréséhez.
Schneider Electric Harmony XB5 - ZB5AD303C0 - műanyag választókapcsoló fej, Ø22, 3 állású, zöld, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Rövid megnevezés: ZB5
Keret anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Kezelő típusa: stay put (rögzített)
Kezelő profilja: Zöld standard fogantyú
Kapcsolási pozíciók száma: 3 pozíció +/- 45°
Fej alakja: Kerek
Műszaki paraméterek
CAD méretek: 29 mm szélesség × 29 mm magasság × 46 mm mélység
Mechanikai élettartam: 1.000.000 kapcsolási ciklus
Elektromos összeállítási kód: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 (különböző kontaktus-konfigurációk)
Környezeti jellemzők
Védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7.000.000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Működési hőmérséklet-tartomány: -40...+70°C
Tárolási hőmérséklet-tartomány: -40...+70°C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványoknak való megfelelés: CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Ütésállóság (alternatív): 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
