Schneider Electric Harmony XB5 - ZB5AD303 - műanyag választókapcsoló fej, Ø22, 3 állású, zöld
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

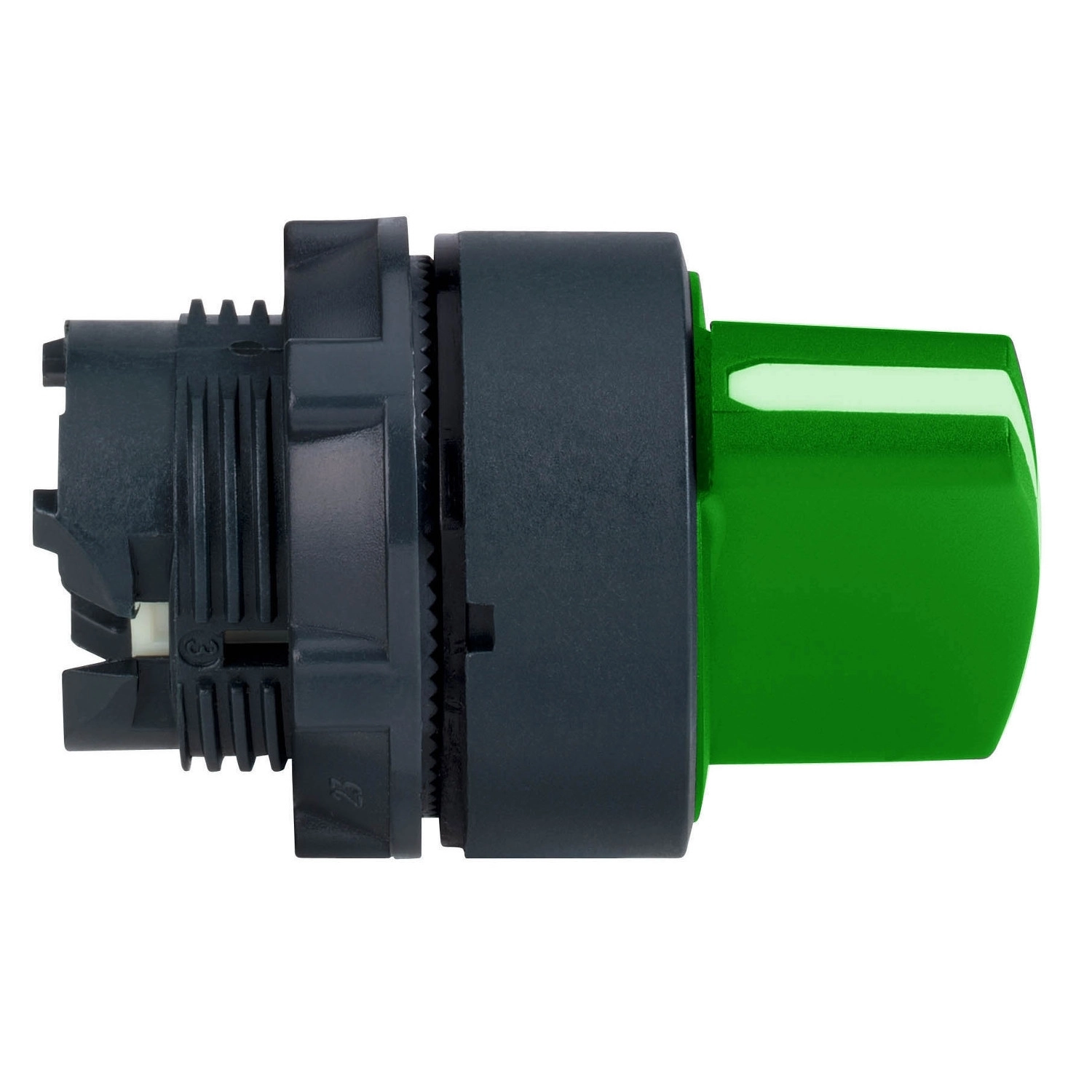

A ZB5AD303 választókapcsoló fej sötétszürke műanyag kerettel és zöld standard fogantyúval rendelkezik, amely ergonomikus kialakítást és könnyű kezelhetőséget biztosít. A kapcsoló három pozícióba állítható (+/- 45°), és minden pozícióban önmegtartó funkcióval rendelkezik, így a kezelőnek nem kell folyamatosan nyomva tartania. A kerek kialakítású jelzőegység fej egyértelmű vizuális visszajelzést ad a kapcsoló állapotáról, segítve a gépkezelőket a biztonságos működtetésben.
Műszaki szempontból a ZB5AD303 kiemelkedő paraméterekkel rendelkezik. A kapcsoló 1 millió kapcsolási ciklust képes teljesíteni, ami hosszú élettartamot és megbízhatóságot biztosít ipari környezetben. A védettségi besorolása IP67, IP69 és IP69K az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X, ami kiemelkedő védelmet nyújt por, víz és nagynyomású mosás ellen. A termék ellenáll a 7000000 Pa nyomású vízsugárnak 55°C-on, 0,1 m távolságról, így ideális olyan környezetben, ahol rendszeres nagynyomású tisztításra van szükség. Ütésállósága IK06 az IEC 50102 szabvány szerint. A működési hőmérséklet-tartománya -40°C és +70°C között van, ami szélsőséges környezeti feltételek mellett is megbízható működést tesz lehetővé.
A ZB5AD303 választókapcsoló fej különböző elektromos összetételben használható, a műszaki adatlapon jelzett kódok (C3, C4, C5, C6, C7, C8, C11, SF1, SR1) szerint. A különböző konfigurációk lehetővé teszik akár 6 érintkező használatát egyes és dupla blokkokkal, elülső vagy hátsó rögzítéssel. A termék számos nemzetközi szabványnak megfelel, köztük az IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508 és JIS C8201-5-1 szabványoknak. Rendelkezik DNV, CSA, BV, LROS és UL tanúsítványokkal, ami garantálja a nemzetközi piacokon való alkalmazhatóságát.
A Schneider Electric Harmony XB5 ZB5AD303 választókapcsoló fej kiváló rezgés- és ütésállósággal rendelkezik: ellenáll 5 gn erősségű rezgésnek 2-500 Hz frekvenciatartományban (IEC 60068-2-6 szerint), valamint 30 gn (18 ms) és 50 gn (11 ms) erősségű félszinusz hullámú gyorsulásnak (IEC 60068-2-27 szerint). Ez a tulajdonság különösen fontos olyan ipari környezetben, ahol a gépek és berendezések jelentős rezgést és rázkódást okozhatnak. A ZB5AD303 választókapcsoló fej így ideális választás gyártósorokba, ipari gépekbe, vezérlőpanelekbe történő beépítésre, ahol a megbízható működés és a hosszú élettartam elengedhetetlen követelmény.
Schneider Electric Harmony XB5 - ZB5AD303 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid megnevezés: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: stay put (önmegtartó)
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Méretadatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Műszaki adatok
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetételi kód: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 (különböző érintkező konfigurációkhoz)
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
