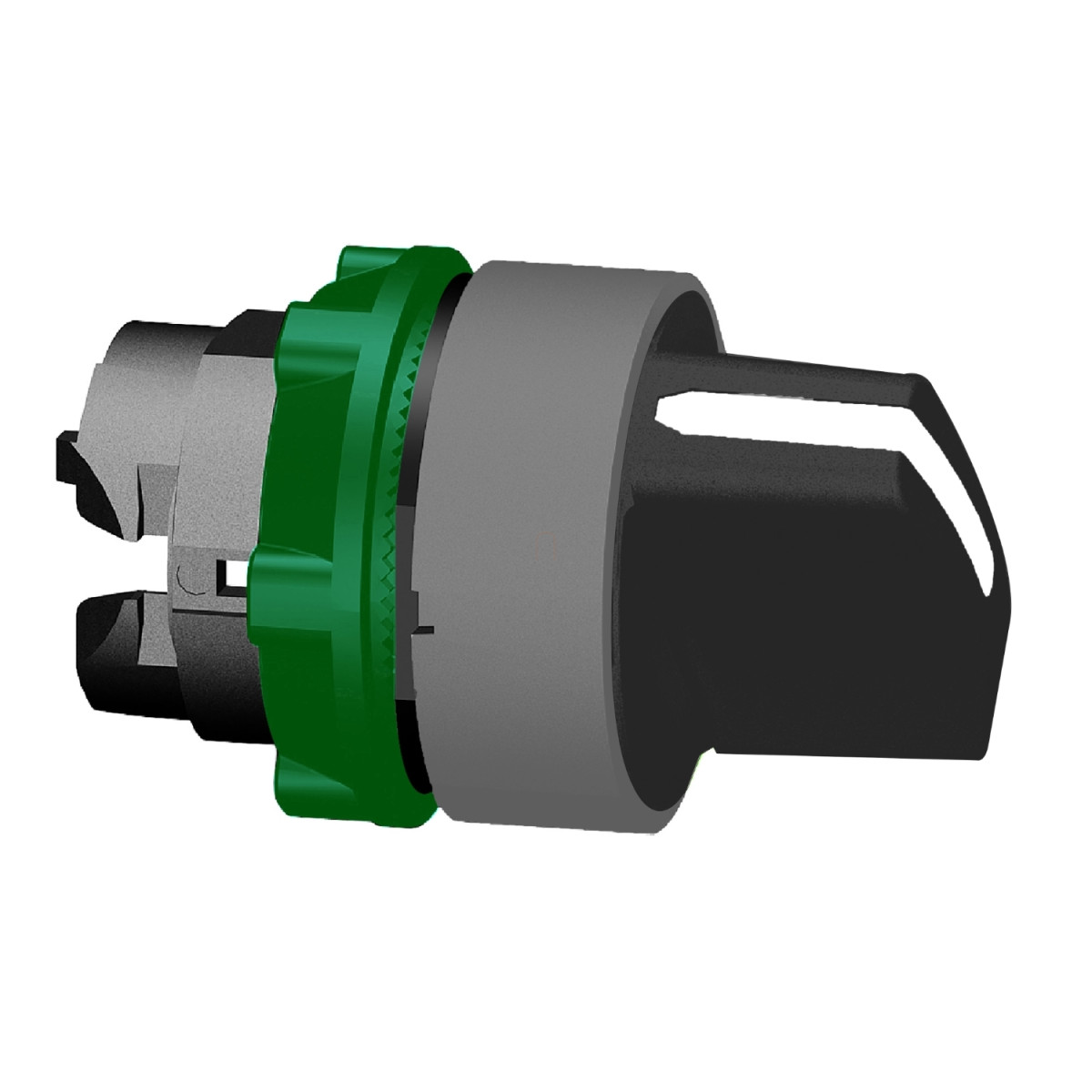

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5AD301C0 választókapcsoló fej a legmodernebb ipari vezérlőelemek között kiváló választás mind automatizálási, mind gépvezérlési alkalmazásokhoz. Ez a prémium minőségű, műanyag burkolatú kapcsolófej megbízható működést biztosít a legszigorúbb ipari környezetben is.
A termék egy standardizált, 22 mm átmérőjű rögzítési mérettel rendelkezik, ami kompatibilissé teszi a legtöbb ipari kapcsolótáblával és vezérlőpanellel. A fehér színű, standard fogantyúval ellátott választókapcsoló fej körül elhelyezkedő szürke színű, műanyag perem nemcsak esztétikus megjelenést biztosít, hanem a gyakorlati használat során is előnyös, mivel jól látható és könnyen azonosítható. A választókapcsoló 3 különböző pozícióba állítható (+/- 45°), és stay put (rögzített) működési móddal rendelkezik, ami azt jelenti, hogy a kapcsoló a beállított pozícióban marad a következő manuális átállításig.
A ZB5AD301C0 típusú választókapcsoló fej rendkívül tartós kivitelezésű - akár 1.000.000 kapcsolási ciklust is képes teljesíteni meghibásodás nélkül. Ez a mechanikai tartósság kiemelkedő értéket képvisel olyan környezetekben, ahol a kapcsolókat gyakran használják. A termék IP67-es védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és időszakos vízbe merítés elleni védelmet biztosít. Emellett NEMA 13 és NEMA 4X védettségi osztályoknak is megfelel, így olajjal, vízzel és nem korrozív anyagokkal szemben is ellenálló. A kapcsoló akár 7000000 Pa nyomású nagynyomású mosással szemben is védett 55 °C-on, 0,1 m távolságból, ami különösen fontos lehet olyan ipari környezetekben, ahol a berendezések rendszeres tisztítása szükséges.
Az eszköz széles működési hőmérséklet-tartományt kínál: -40°C és +70°C között használható, valamint ugyanezen a tartományon belül tárolható. Ez lehetővé teszi alkalmazását mind beltéri, mind kültéri, szélsőséges klimatikus viszonyok között üzemelő berendezésekben. A termék ütésállósága is kimagasló, IK06 besorolású az IEC 50102 szabvány szerint, illetve képes ellenállni 5 gn vibrációnak 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, valamint 30 gn (18 ms) és 50 gn (11 ms) ütésnek is az IEC 60068-2-27 szabvány szerint. Ezek a paraméterek biztosítják a megbízható működést még olyan környezetben is, ahol jelentős mechanikai hatások érhetik az eszközt. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-1. Rendelkezik DNV, CSA, BV, LROS és UL listázással is, ami széleskörű alkalmazhatóságot tesz lehetővé különböző piacokon és iparágakban.
Schneider Electric Harmony XB5 - ZB5AD301C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Perem anyaga: Szürke színű műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Stay put (pozíciótartó)
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kódok
C3: <6 érintkező használata egyedi blokkokkal elülső rögzítéshez
C4: <6 érintkező használata egyedi és dupla blokkokkal elülső rögzítéshez
C5: <5 érintkező használata egyedi blokkokkal elülső rögzítéshez
C6: <5 érintkező használata egyedi és dupla blokkokkal elülső rögzítéshez
C7: <4 érintkező használata egyedi blokkokkal elülső rögzítéshez
C8: <4 érintkező használata egyedi és dupla blokkokkal elülső rögzítéshez
C11: <3 érintkező használata egyedi blokkokkal elülső rögzítéshez
SF1: <3 érintkező használata egyedi blokkokkal elülső rögzítéshez
SR1: <3 érintkező használata egyedi blokkokkal hátsó rögzítéshez
Környezeti paraméterek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK ütésállósági fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL listed
Mechanikai ellenállás
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
