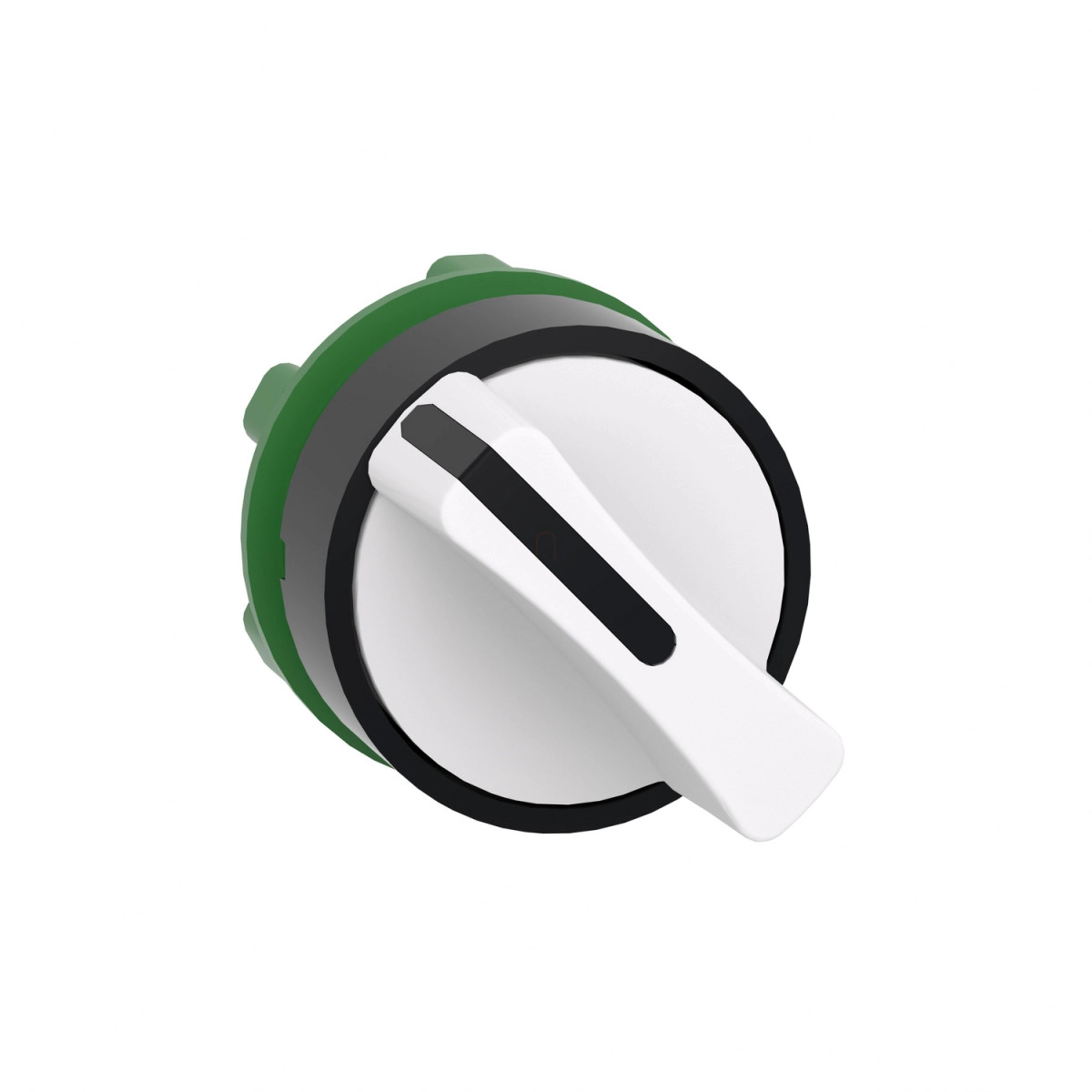

A Schneider Electric Harmony XB5 termékcsalád ZB5AD301 típusú választókapcsoló feje ipari automatizálási és vezérlési alkalmazások széles körében alkalmazható. Ez a prémium minőségű, fehér színű, 22 mm átmérőjű választókapcsoló fej a Harmony XB5 választékának meghatározó eleme, amely megbízható működést és hosszú élettartamot biztosít a legigényesebb ipari környezetben is.
A ZB5AD301 választókapcsoló fej 3 pozíciós kapcsolási lehetőséget kínál, fix rögzítésű (stay put) kivitelben, ami azt jelenti, hogy az operátor által beállított pozícióban marad. A kapcsoló standard fehér fogantyúval rendelkezik, amely a sötét szürke műanyag előlappal kontrasztos megjelenést biztosít. A kapcsolási pozíciók ±45°-os elfordulással érhetők el, így egyértelmű, jól érzékelhető visszajelzést adva a kezelőnek. A választókapcsoló kerek kialakítású, standard fejjel, ami illeszkedik a modern ipari berendezések esztétikai követelményeihez.
Műszaki szempontból a ZB5AD301 kiemelkedő paraméterekkel rendelkezik. A kapcsolófej mechanikai élettartama meghaladja az 1 000 000 kapcsolási ciklust, ami rendkívüli tartósságot jelent még intenzív használat mellett is. A termék magas szintű védelmet biztosít a külső behatások ellen, IP67, IP69 és IP69K védettségi fokozatának köszönhetően, ami a teljes por elleni védelmet és a nagynyomású mosóvízzel szembeni ellenállást is magában foglalja. A kapcsoló ellenáll a 7000000 Pa nyomású, 55°C-os víznek 0,1 m távolságról, ami különösen előnyös olyan környezetben, ahol rendszeres nagynyomású tisztítás szükséges. Az IK06 fokozatú ütésállóság tovább növeli a termék megbízhatóságát a zord ipari körülmények között.
A ZB5AD301 választókapcsoló fej különböző elektromos összeállítási kódokkal használható (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), ami rendkívüli rugalmasságot biztosít a különböző kapcsolási igényekhez. A termék CAD méretei: 29 mm szélesség, 29 mm magasság és 46 mm mélység. A kapcsolófej kompatibilis az XALD 1-5 kivágásos és az XALK 2-5 kivágásos állomásokkal, tovább bővítve a felhasználási lehetőségeket. A széles működési és tárolási hőmérséklet-tartomány (-40...+70°C) lehetővé teszi a termék használatát szélsőséges környezeti feltételek mellett is.
A ZB5AD301 választókapcsoló fej számos nemzetközi szabványnak és előírásnak megfelel, beleértve a JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-1 szabványokat. A termék rendelkezik DNV, CSA, BV, LROS (Lloyds register of shipping) és UL minősítésekkel, ami biztosítja a globális alkalmazhatóságát. A kapcsolófej kiváló rezgésállósággal rendelkezik (5 gn, f= 2...500 Hz), valamint kiemelkedő ütésállóságot mutat (30 gn 18 ms-ig vagy 50 gn 11 ms-ig), ami tovább növeli a megbízhatóságát még a legmostohább ipari környezetben is.
Schneider Electric Harmony XB5 - ZB5AD301 - műanyag választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Rövid terméknév: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Kezelőegység alakja: Kerek
Működtető típusa: Fix rögzítésű (stay put)
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 3 pozíció ±45°
Méret és rögzítés
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód
C3 - max. 6 kontaktushoz szimpla blokkok használatával előlapra szerelve
C4 - max. 6 kontaktushoz szimpla és dupla blokkok használatával előlapra szerelve
C5 - max. 5 kontaktushoz szimpla blokkok használatával előlapra szerelve
C6 - max. 5 kontaktushoz szimpla és dupla blokkok használatával előlapra szerelve
C7 - max. 4 kontaktushoz szimpla blokkok használatával előlapra szerelve
C8 - max. 4 kontaktushoz szimpla és dupla blokkok használatával előlapra szerelve
C11 - max. 3 kontaktushoz szimpla blokkok használatával előlapra szerelve
SF1 - max. 3 kontaktushoz szimpla blokkok használatával előlapra szerelve
SR1 - max. 3 kontaktushoz szimpla blokkok használatával hátulról szerelve
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP67, IP69, IP69K (IEC 60529 szerint)
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 (IEC 50102 szerint)
Szabványok és minősítések
Szabványok: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-1
Termék minősítések: DNV, CSA, BV, LROS (Lloyds hajózási nyilvántartása), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra IEC 60068-2-27 szerint
