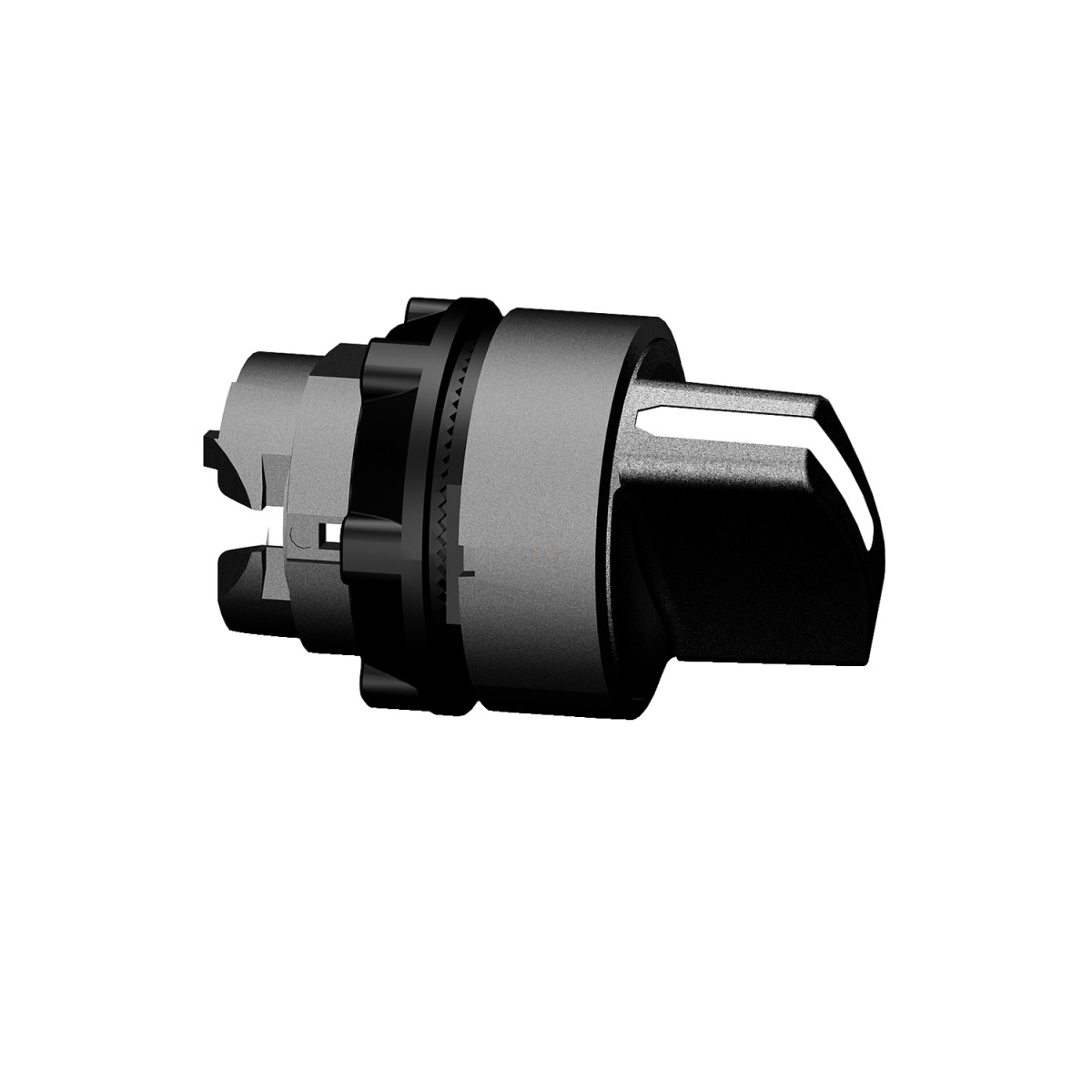

A Schneider Electric Harmony XB5 sorozatába tartozó ZB5AD2TQ választókapcsoló fej egy kiemelkedő minőségű ipari kapcsoló komponens, amely elsősorban vezérlőpanelekbe és irányítópultokba történő beépítésre készült. Ez a 10 darabos kiszerelésben kapható termék ideális választás olyan projektek esetében, ahol több azonos típusú kapcsolóra van szükség, vagy ahol tartalék alkatrészeket kell biztosítani a jövőbeli karbantartásokhoz.
A ZB5AD2TQ választókapcsoló fej 22 mm-es szabványos szerelőnyílásba illeszkedik, ami az egyik legelterjedtebb méret az ipari vezérlőberendezések esetében. A termék két állású, "stay put" működésű, vagyis a kapcsoló az adott pozícióban marad a kapcsolás után, amíg újra el nem fordítod. Ez a tulajdonság különösen hasznos olyan alkalmazásoknál, ahol fontos, hogy a beállított állapot megmaradjon áramkimaradás esetén is. A fekete standard fogantyú nemcsak esztétikus megjelenést biztosít, hanem jól látható és könnyen használható kezelőfelületet is nyújt. A kapcsoló elforgatási szöge 90°, amely egyértelműen jelzi a két különböző állapotot.
A Harmony XB5 sorozat részeként ez a választókapcsoló fej sötétszürke műanyag előlappal rendelkezik, amely nemcsak strapabíró, hanem a legtöbb ipari környezetbe is jól illeszkedik. A termék kiemelkedő mechanikai élettartammal rendelkezik, amely akár 1 000 000 kapcsolási ciklust is kibír, így hosszú távon megbízható működést garantál még a legigényesebb ipari környezetben is. Ez különösen fontos olyan alkalmazásoknál, ahol a kapcsolót gyakran használják, és ahol a meghibásodás jelentős termeléskiesést okozhat.
A ZB5AD2TQ választókapcsoló fej védelmi szintje kiemelkedően magas: IP67, IP69 és IP69K besorolással rendelkezik az IEC 60529 szabvány szerint. Ez azt jelenti, hogy teljesen por- és vízbiztos, valamint ellenáll a nagynyomású, forró vízsugárnak is (7000000 Pa nyomásig 55 °C-on), ami különösen hasznos olyan környezetekben, ahol rendszeres tisztításra vagy mosásra van szükség, például élelmiszeripari vagy gyógyszeripari alkalmazásoknál. A termék NEMA 13 és NEMA 4X besorolással is rendelkezik, ami tovább erősíti a termék védettségi szintjét különféle környezeti hatásokkal szemben.
A kapcsoló működési hőmérsékleti tartománya rendkívül széles: -40°C és +70°C között használható, ami lehetővé teszi a legszélsőségesebb környezetekben történő alkalmazását is, legyen szó akár fagyos kültéri telepítésről vagy magas hőmérsékletű ipari környezetről. A ZB5AD2TQ továbbá ellenáll a vibrációnak (5 gn, 2-500 Hz frekvenciatartományban) és a mechanikai ütéseknek (30 gn és 50 gn), ami tovább növeli a megbízhatóságát olyan környezetekben, ahol ezek a hatások gyakran előfordulhatnak.
Schneider Electric Harmony XB5 - ZB5AD2TQ - műanyag választókapcsoló fej, Ø22, 2 állású, fekete műszaki adatok
Általános specifikációk
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Minimális rendelési mennyiség: 10 db
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (rögzített állású)
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció, 90°
Méretadatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai jellemzők
Mechanikai élettartam: 1000000 kapcsolási ciklus
Állomás neve: XALD 1...5 kivágás
Elektromos összetételi kódok
C3 - <6 érintkező, egyes blokkok használatával előlapi szerelésnél
C4 - <6 érintkező, egyes és dupla blokkok használatával előlapi szerelésnél
C5 - <5 érintkező, egyes blokkok használatával előlapi szerelésnél
C6 - <5 érintkező, egyes és dupla blokkok használatával előlapi szerelésnél
C7 - <4 érintkező, egyes blokkok használatával előlapi szerelésnél
C8 - <4 érintkező, egyes és dupla blokkok használatával előlapi szerelésnél
C11 - <3 érintkező, egyes blokkok használatával előlapi szerelésnél
C15 - <1 érintkező, egyes blokkok használatával előlapi szerelésnél
SF1 - <3 érintkező, egyes blokkok használatával előlapi szerelésnél
SR1 - <3 érintkező, egyes blokkok használatával hátlapi szerelésnél
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP67 (IEC 60529), IP69 (IEC 60529), IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagy nyomású mosásnak: 7000000 Pa 55 °C-on, távolság: 0.1 m
IK védettségi fokozat: IK06 (IEC 50102)
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállósági jellemzők
Vibrációállóság: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
