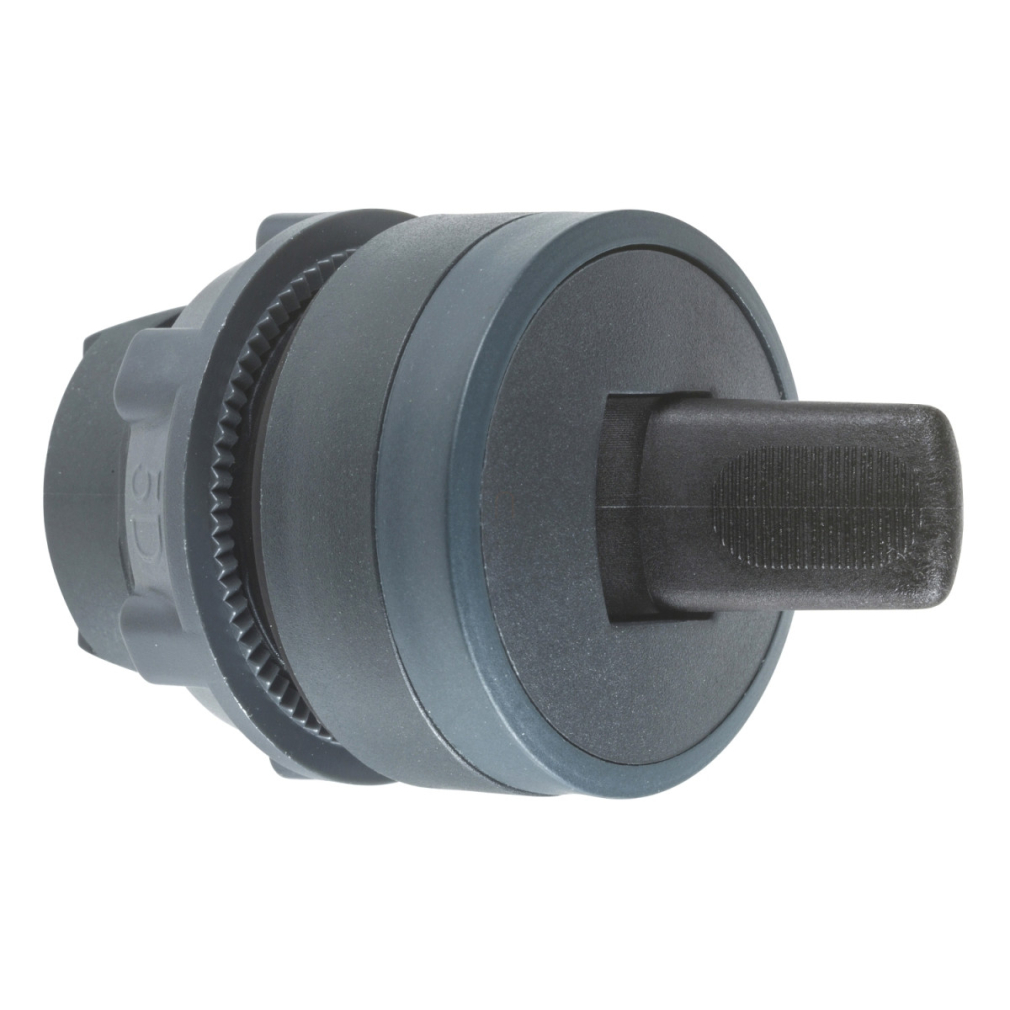

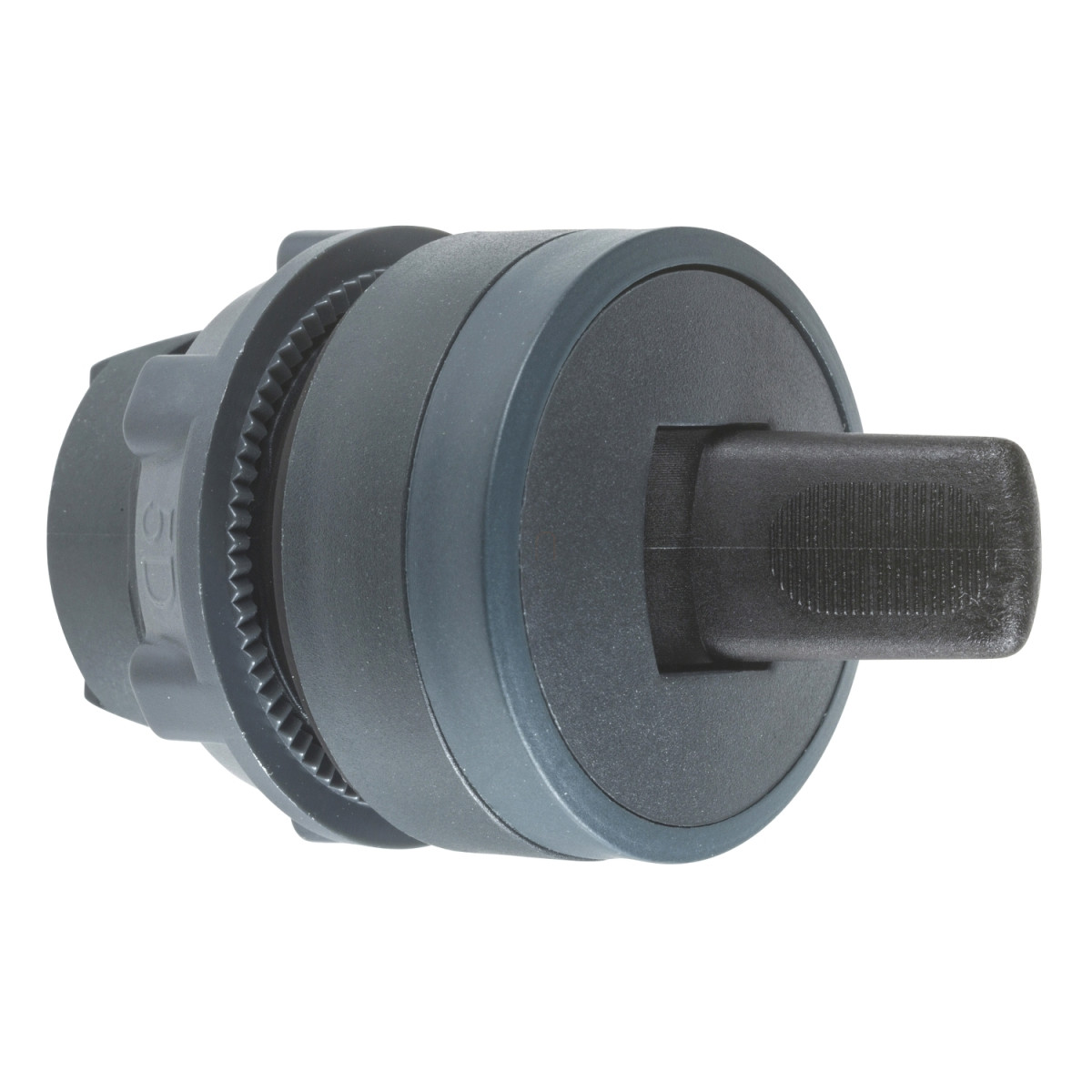

A Schneider Electric Harmony XB5 termékcsaládjának ZB5AD28 cikkszámú választókapcsoló feje professzionális ipari alkalmazásokhoz készült, amely megbízhatóságot és tartósságot kínál a mindennapi használat során. Ez a fekete billenő kapcsoló fej egy kompakt és ergonomikus kiegészítő, amely tökéletesen illeszkedik az ipari vezérlőpanelek és gépek kezelőfelületeihez.
A ZB5AD28 választókapcsoló fej műszaki specifikációi figyelemre méltóak: 22 mm-es szabványos szerelési átmérővel rendelkezik, ami kompatibilitást biztosít a legtöbb ipari kapcsolótáblával. A 2 állású (90°-os) stay put (önrögzítő) kivitel biztosítja, hogy a kapcsoló a kiválasztott pozícióban maradjon a működtetés után. A választókapcsoló fekete billenőkarja ergonomikus kialakítású, amely kényelmes használatot biztosít még kesztyűben is, míg a sötétszürke műanyag keret stabilitást és esztétikus megjelenést kölcsönöz.
Műszaki paraméterei között kiemelkedik az IP66-os védettség az IEC 60529 szabvány szerint, valamint a NEMA 13 és NEMA 4X besorolás, amelyek biztosítják a por és víz elleni védelmet még zord ipari környezetben is. A kapcsoló ellenáll akár 7000000 Pa nyomású mosásnak 55°C-on, 0,1 méteres távolságból, valamint IK06 mechanikai ütésállósággal rendelkezik. A mechanikai élettartama lenyűgöző: 500000 ciklus, ami hosszú távú, megbízható működést garantál. A kapcsoló működési hőmérséklet-tartománya -40°C és +70°C között van, ami szélsőséges környezeti feltételek mellett is megfelelő működést biztosít. Villamos szempontból Class II túlfeszültség kategóriába tartozik az IEC 60536 szabvány szerint. A ZB5AD28 számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, IEC 60947-1, JIS C8201-5-1 és JIS C8201-1 előírásait. A termék rendelkezik DNV, UL, LROS, BV és CSA tanúsítványokkal is, ami garantálja a magas minőséget és a nemzetközi szabványoknak való megfelelést.
A ZB5AD28 választókapcsoló fej különböző elektromos összeállításokkal használható: C11 kód (max. 3 érintkező előlapra szerelhető egyedi blokkokkal), C12 kód (max. 6 érintkező előlapra szerelhető egyedi blokkokkal), C15 kód (max. 1 érintkező előlapra szerelhető egyedi blokkokkal), SF1 kód (max. 3 érintkező előlapra szerelhető egyedi blokkokkal), SR1 kód (max. 3 érintkező hátlapra szerelhető egyedi blokkokkal), valamint C13 kód (max. 6 érintkező előlapra szerelhető egyedi és dupla blokkokkal). A termék kiválóan alkalmazható XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokhoz. A Schneider Electric ZB5AD28 választókapcsoló fej ideális megoldás ipari automatizáláshoz, gépvezérléshez, gyártósorokhoz és egyéb professzionális alkalmazásokhoz, ahol megbízható és tartós kapcsolóelemekre van szükség a biztonságos és hatékony működés érdekében.
Schneider Electric Harmony XB5 - ZB5AD28 - műanyag választókapcsoló fej, Ø22, 2 állású, billenő, fekete műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Kezelőszerv típusa: Önrögzítős (stay put)
Előlap anyaga: Sötétszürke műanyag
Kezelőszerv profilja: Fekete billenőkapcsoló
További információk a kezelőszervről: Fekete kar
Pozíciók száma: 2 pozíció 90°
Műszaki jellemzők
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 45 mm
Mechanikai élettartam: 500000 ciklus
Elektromos jellemzők
Elektromos összetétel kódja:
C11: max. 3 érintkező használata egyedi blokkokkal, előlapra szerelve
C12: max. 6 érintkező használata egyedi blokkokkal, előlapra szerelve
C15: max. 1 érintkező használata egyedi blokkokkal, előlapra szerelve
SF1: max. 3 érintkező használata egyedi blokkokkal, előlapra szerelve
SR1: max. 3 érintkező használata egyedi blokkokkal, hátlapra szerelve
C13: max. 6 érintkező használata egyedi és dupla blokkokkal, előlapra szerelve
Környezeti paraméterek
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK06
Üzemi hőmérséklet-tartomány: -40...70 °C
Tárolási hőmérséklet-tartomány: -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
