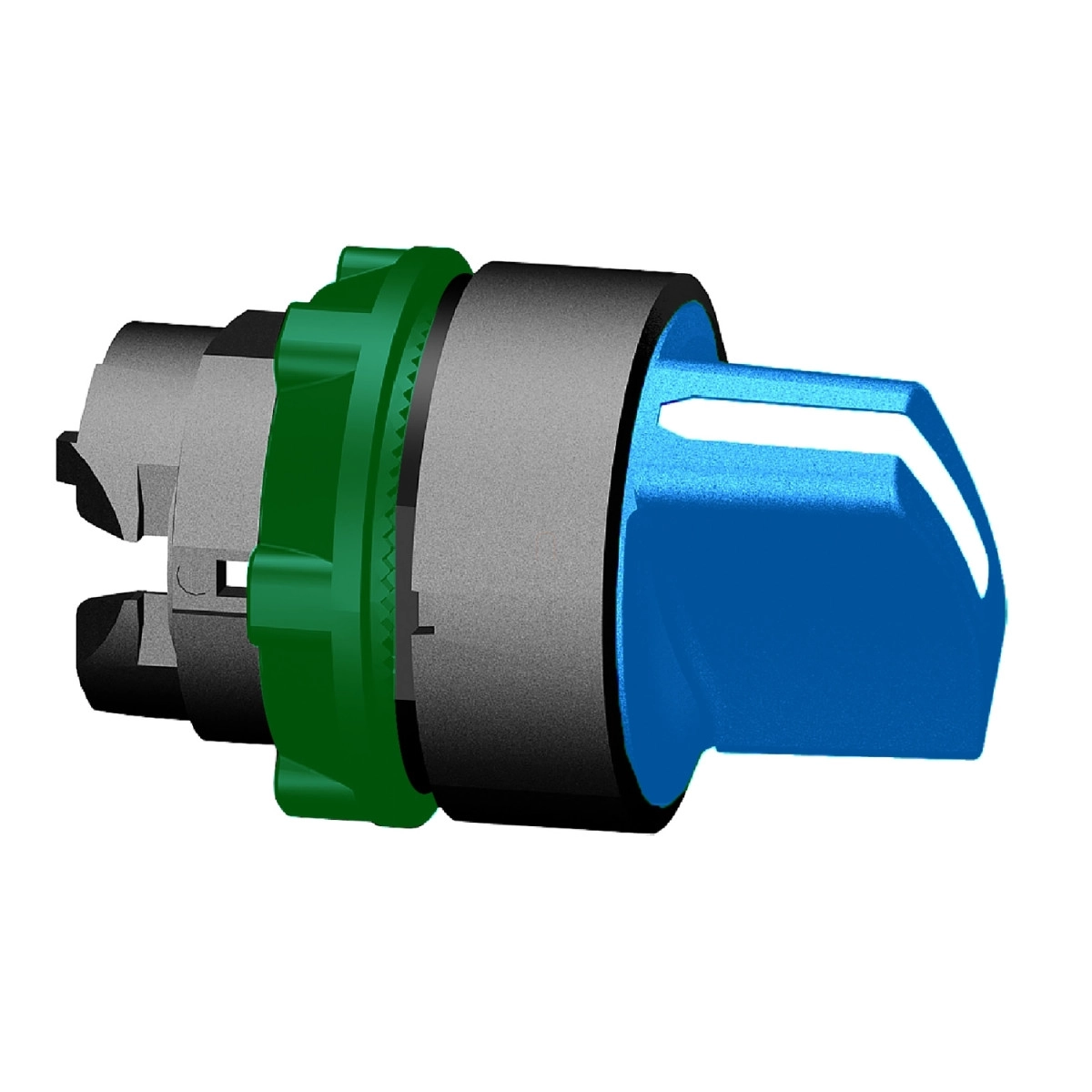

A Schneider Electric Harmony XB5 sorozatához tartozó ZB5AD206 egy professzionális minőségű kék műanyag választókapcsoló fej, amely ipari környezetben és vezérlőpaneleken való használatra terveztek. Ez a 22 mm-es átmérőjű választókapcsoló fej 2 pozíciós, stay put (rögzített állású) funkcionalitással rendelkezik, ami azt jelenti, hogy a kapcsoló a beállított pozícióban marad, amíg manuálisan át nem kapcsolják a másik állásba. A kék standard fogantyú nemcsak esztétikus megjelenést biztosít, hanem ergonomikus használatot és jól látható jelzést is nyújt az ipari környezetben.
A Harmony XB5 sorozat választókapcsoló feje sötétszürke műanyag előlappal rendelkezik, amely kontrasztos hátteret biztosít a kék fogantyúnak, így növelve a láthatóságot és a kezelhetőséget. A kapcsoló standard kerek fejkialakítású, és két pozíció között 90 fokos elfordítással működtethető. A termék tökéletesen illeszkedik a Schneider Electric Harmony sorozatú vezérlőberendezésekhez, és azokkal együtt használva teljes irányítási megoldást kínál.
A ZB5AD206 választókapcsoló fej kiváló mechanikai tartósságot biztosít, akár 1.000.000 kapcsolási ciklust is kibír, ami hosszú élettartamot garantál még intenzív használat mellett is. A termék kompakt méretekkel rendelkezik: szélessége és magassága mindössze 29 mm, mélysége pedig 46 mm, így könnyen beépíthető szűk helyekre is. A fej kompatibilis különböző állomásokkal, beleértve az XALD 1-5 kivágásos és XALK 2-5 kivágásos típusokat, valamint többféle elektromos összeállítási kóddal használható, például C3, C4, C5, C6, C7, C8, C11, C15, SF1 és SR1 konfigurációkkal, ami rendkívüli rugalmasságot biztosít a tervezésben és a telepítésben.
A választókapcsoló fej kiemelkedő védelmi szinttel rendelkezik a környezeti hatások ellen. IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és időszakos alámerítés, valamint nagynyomású mosás elleni védelmet jelent. Továbbá NEMA 13 és NEMA 4X védettséggel is rendelkezik, ami por, olaj és vízpermet elleni védelmet biztosít. A termék képes ellenállni akár 7000000 Pa nyomású vízsugárnak is 55°C hőmérsékleten, 0,1 m távolságból, ami különösen hasznos olyan környezetben, ahol rendszeres nagynyomású tisztítás szükséges. Az IK06 besorolás (IEC 50102 szerint) megfelelő mechanikai ütésállóságot biztosít.
Schneider Electric Harmony XB5 - ZB5AD206 - műanyag választókapcsoló fej, Ø22, 2 állású, kék műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló fej
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (rögzített állású)
Működtető profilja: Kék standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C3 <6 érintkezőhöz egyes blokkokkal előszerelésben, C4 <6 érintkezőhöz egyes és dupla blokkokkal előszerelésben, C5 <5 érintkezőhöz egyes blokkokkal előszerelésben, C6 <5 érintkezőhöz egyes és dupla blokkokkal előszerelésben, C7 <4 érintkezőhöz egyes blokkokkal előszerelésben, C8 <4 érintkezőhöz egyes és dupla blokkokkal előszerelésben, C11 <3 érintkezőhöz egyes blokkokkal előszerelésben, C15 <1 érintkezőhöz egyes blokkokkal előszerelésben, SF1 <3 érintkezőhöz egyes blokkokkal előszerelésben, SR1 <3 érintkezőhöz egyes blokkokkal hátszerelésben
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültségi kategória: II. osztály IEC 60536 szerint
IP védettségi fokozat: IP67 IEC 60529 szerint, IP69 IEC 60529 szerint, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Vibrációállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra IEC 60068-2-27 szerint
