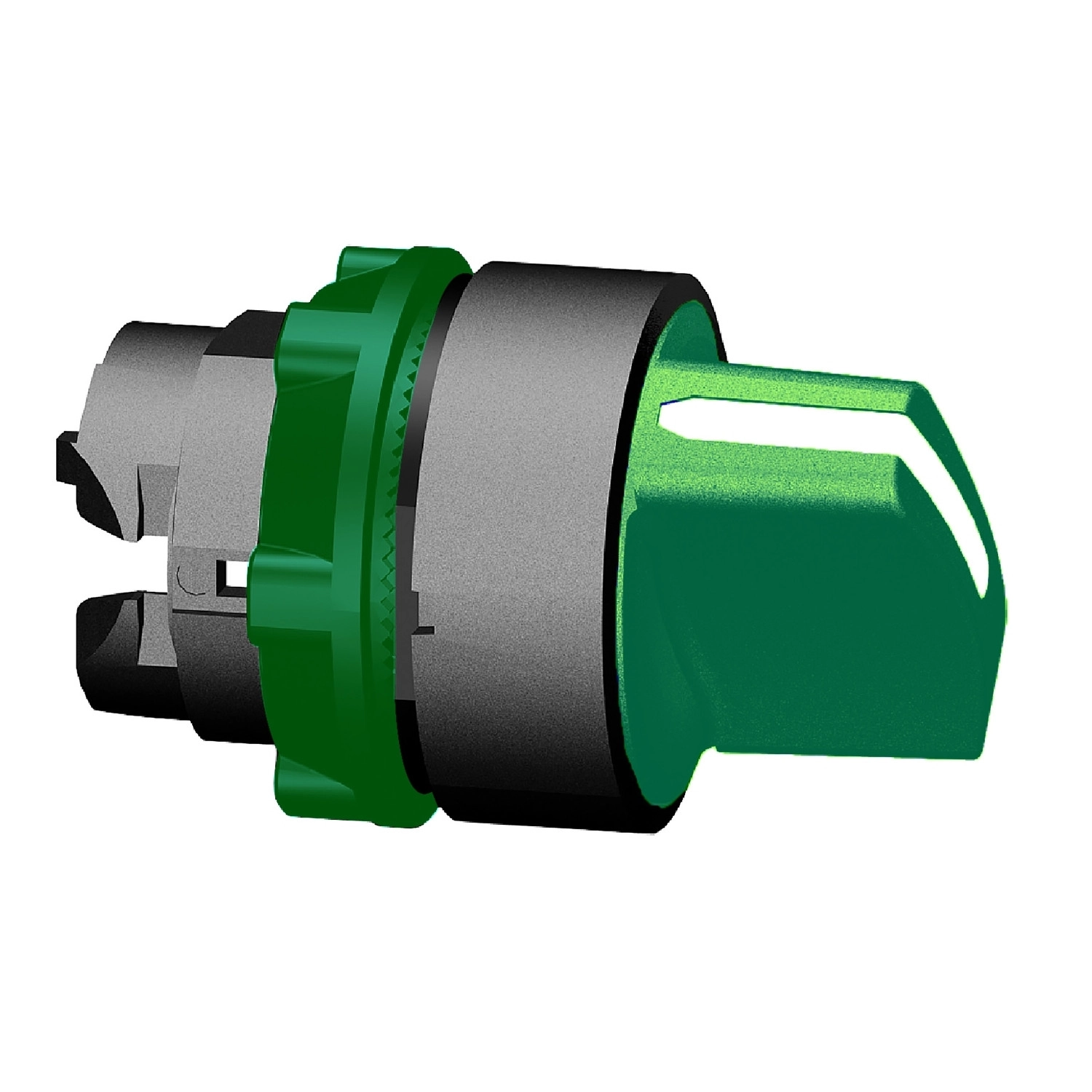

Schneider Electric Harmony XB5 - ZB5AD203 - műanyag választókapcsoló fej, Ø22, 2 állású, zöld
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék a Harmony XB5 termékcsalád része, amelyet kifejezetten ipari környezetben történő hosszú távú, intenzív használatra terveztek. A sötétszürke műanyag előlappal és standard zöld fogantyúval rendelkező kapcsolófej tökéletesen illeszkedik a modern ipari berendezések vezérlőpaneljeihez. A 90 fokos szögben elforduló, 2 pozíciós kialakítás egyértelmű és határozott kapcsolást biztosít, miközben a bennmaradó (stay put) funkciónak köszönhetően a választott pozícióban marad a kapcsoló a kezelés után is.
A ZB5AD203 kapcsolófej rendkívüli tartósságát az 1 millió kapcsolási ciklust garantáló mechanikai élettartam bizonyítja. A termék kompatibilis különböző elektromos összeállításokkal, amelyeket a különböző kódok jelölnek (C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1), lehetővé téve a különböző kontaktusszámú és elrendezésű konfigurációkat mind előlapra, mind hátlapra történő szereléssel. A kapcsolófej rugalmasan használható XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokon, így számos különböző panelkonfigurációhoz alkalmazható.
A termék műszaki specifikációi lenyűgözőek: IP67, IP69 és IP69K védettségi osztályoknak megfelelve rendkívül ellenálló por és víz behatolása ellen, ami különösen fontos nedves vagy poros ipari környezetben. Az IK06 ütésállósági fokozat további védelmet biztosít a mechanikai behatásokkal szemben. A kapcsoló ellenáll a nagynyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), valamint széles üzemi hőmérséklettartománnyal rendelkezik (-40...+70 °C), így extrém környezeti feltételek között is megbízhatóan működik.
A ZB5AD203 választókapcsoló fej számos nemzetközi szabványnak és előírásnak megfelel, többek között: JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1 és JIS C8201-1. A termék rendelkezik DNV, CSA, BV, LROS és UL tanúsítványokkal is, ami igazolja minőségét és megbízhatóságát. Ezen felül kiemelkedő vibráció- és ütésállósággal rendelkezik, kibírva az 5 gn (f=2...500 Hz) vibrációt az IEC 60068-2-6 szerint, valamint a 30 gn (18 ms) és 50 gn (11 ms) félszinusz hullámú gyorsulást az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB5 ZB5AD203 választókapcsoló fej műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejkialakítás: Standard
Oszthatatlan eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Bennmaradó
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás
XALK 2...5 kivágás
Elektromos összetétel kód: C3 < 6 érintkezőhöz egyes blokkokkal előlapra szerelve
C4 < 6 érintkezőhöz egyes és dupla blokkokkal előlapra szerelve
C5 < 5 érintkezőhöz egyes blokkokkal előlapra szerelve
C6 < 5 érintkezőhöz egyes és dupla blokkokkal előlapra szerelve
C7 < 4 érintkezőhöz egyes blokkokkal előlapra szerelve
C8 < 4 érintkezőhöz egyes és dupla blokkokkal előlapra szerelve
C11 < 3 érintkezőhöz egyes blokkokkal előlapra szerelve
C15 < 1 érintkezőhöz egyes blokkokkal előlapra szerelve
SF1 < 3 érintkezőhöz egyes blokkokkal előlapra szerelve
SR1 < 3 érintkezőhöz egyes blokkokkal hátlapra szerelve
Eszköz bemutatás: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok: JIS C8201-5-1
IEC 60947-1
UL 508
IEC 60947-5-4
CSA C22.2 No 14
IEC 60947-5-1
JIS C8201-1
Terméktanúsítványok: DNV
CSA
BV
LROS (Lloyds register of shipping)
UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
