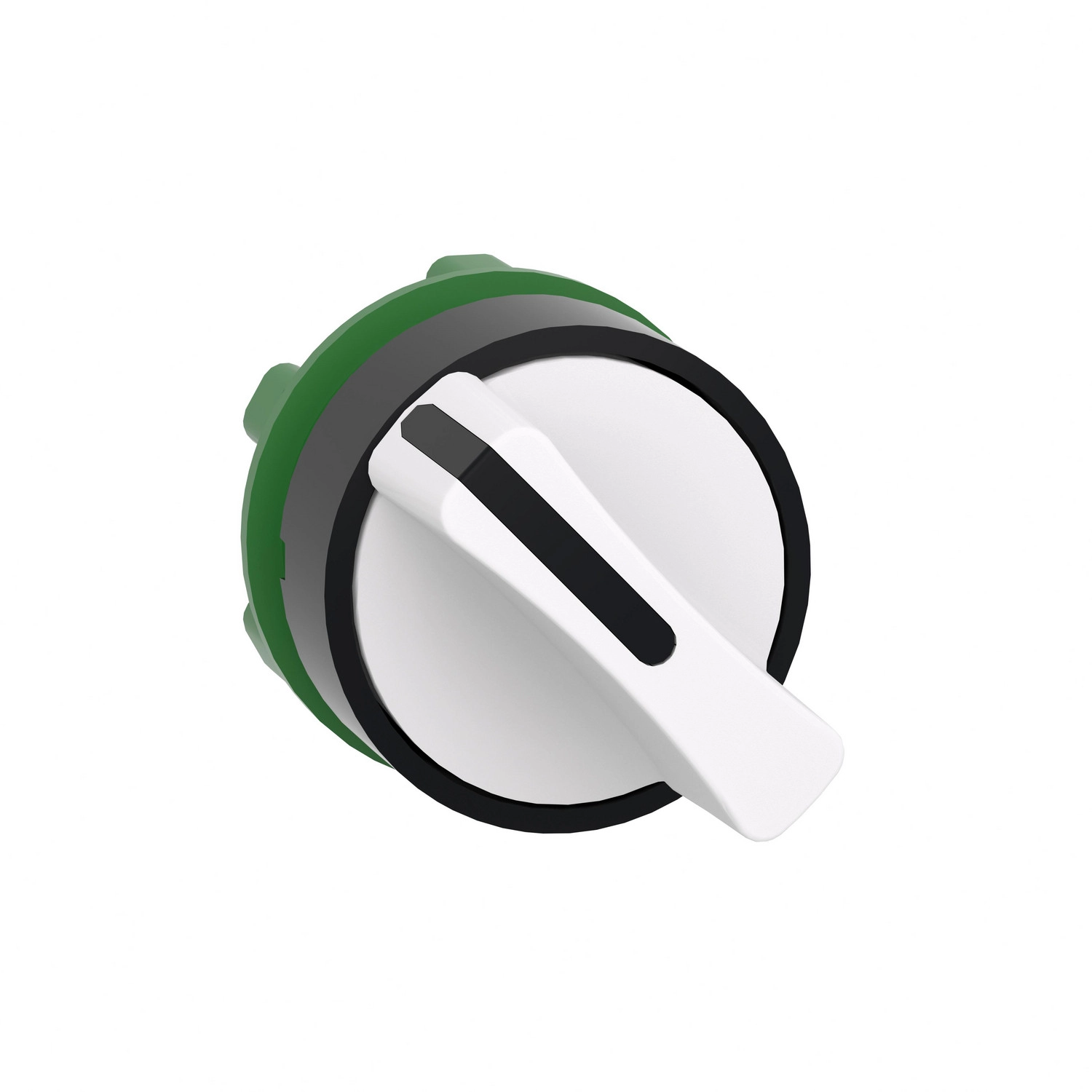

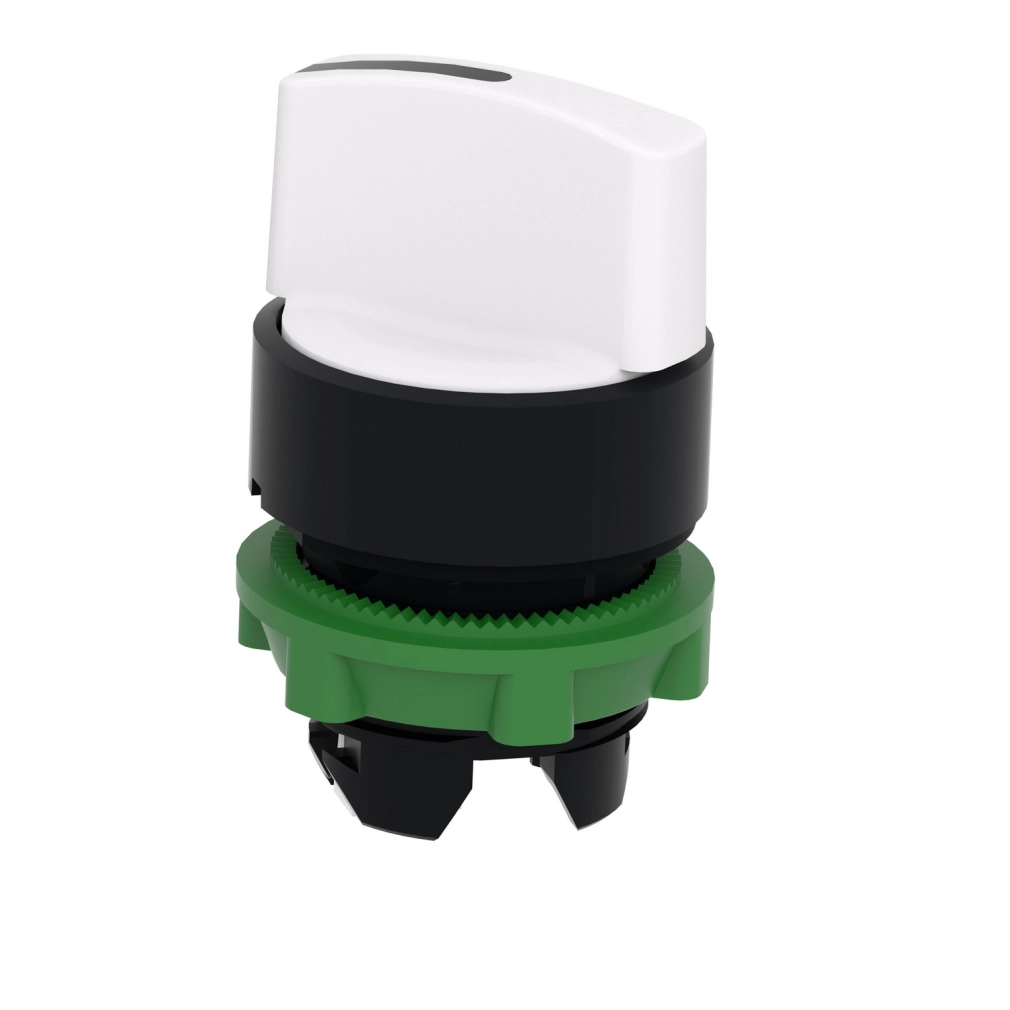

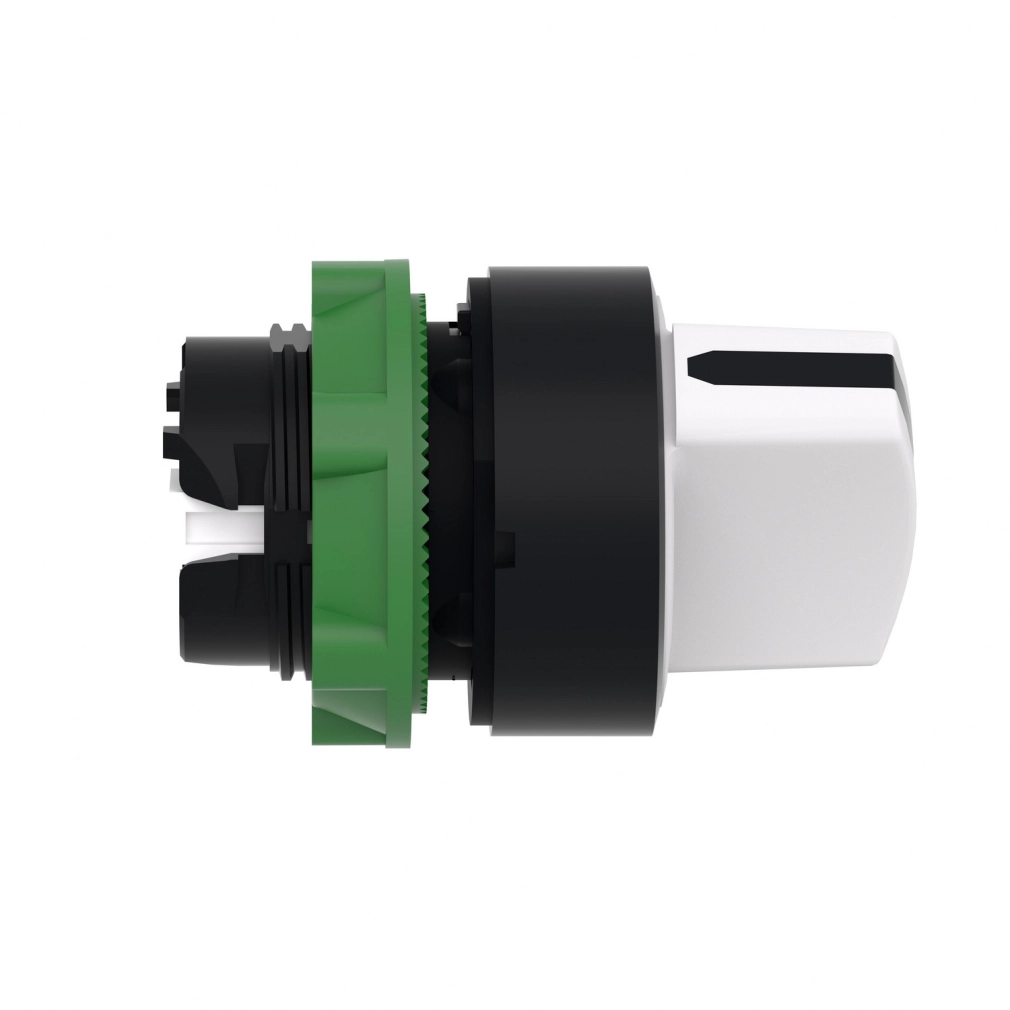

A Schneider Electric Harmony XB5 termékcsalád ZB5AD201 típusú választókapcsoló feje egy rendkívül sokoldalú és megbízható ipari vezérlőelem, amely különösen alkalmas kapcsolószekrények és vezérlőpanelek kialakításához. Ez a prémium minőségű 22 mm-es fehér műanyag kapcsolófej 2 pozíciós, rögzített kivitelben készült, így ideális olyan alkalmazásokhoz, ahol egyértelmű, stabil kapcsolási állapotokra van szükség.
A ZB5AD201 választókapcsoló fej a Harmony XB5 sorozat részeként kiváló kompatibilitást biztosít a Schneider Electric moduláris rendszerével. A termék sötétszürke műanyag kerettel és fehér standard fogantyúval rendelkezik, amely 90°-os elfordulással két különböző állapotba kapcsolható. A kerek kialakítású kezelőegység könnyen felismerhető és ergonomikus használatot biztosít az ipari környezetben dolgozók számára. Az egyértelmű vizuális visszajelzés segíti a kapcsoló aktuális állapotának gyors azonosítását.
Műszaki szempontból a ZB5AD201 kapcsolófej kiemelkedő paraméterekkel rendelkezik. A termék kompatibilis különböző elektromos összeállításokkal (C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1 kódokkal), amelyek lehetővé teszik akár 6 kontaktus használatát is különböző konfigurációkban. A CAD szerinti méretei: 29 mm szélesség, 29 mm magasság és 46 mm mélység. A mechanikai élettartama rendkívül magas, 1.000.000 kapcsolási ciklus, ami biztosítja a hosszútávú, megbízható működést ipari környezetben is. A kapcsolófej kompatibilis az XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokkal, így rugalmasan beépíthető különböző rendszerekbe.
A ZB5AD201 választókapcsoló fej kiemelkedő környezeti védettséggel rendelkezik: IP67, IP69 és IP69K védelmi osztályoknak felel meg az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is rendelkezik. Ez azt jelenti, hogy teljesen por- és vízálló, valamint ellenáll a nagy nyomású és hőmérsékletű vízsugárnak is (7000000 Pa nyomásig 55°C-on, 0,1 m távolságról). Ütésállósága IK06 szintű az IEC 50102 szerint. A termék széles hőmérsékleti tartományban használható: -40°C és +70°C között egyaránt megbízhatóan működik, legyen szó tárolásról vagy üzemeltetésről. Mindezek a tulajdonságok különösen alkalmassá teszik zord ipari körülmények közötti használatra.
A ZB5AD201 kapcsolófej számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve a JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, UL 508 és JIS C8201-1 szabványokat. Rendelkezik DNV, CSA, BV, LROS (Lloyds register of shipping) és UL listázott tanúsítványokkal is. A termék kiváló rezgésállósággal bír (5 gn 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint), valamint kiemelkedő ütésállósággal (30 gn 18 ms időtartamú félszinusz hullám gyorsulás és 50 gn 11 ms időtartamú félszinusz hullám gyorsulás az IEC 60068-2-27 szerint). Ezek a jellemzők garantálják a megbízható működést még dinamikus igénybevételeknek kitett környezetben is, például mozgó gépalkatrészek közelében vagy vibrációnak kitett területeken.
Schneider Electric Harmony XB5 ZB5AD201 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rögzített
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Méret és súly
CAD szerinti teljes szélesség: 29 mm
CAD szerinti teljes magasság: 29 mm
CAD szerinti teljes mélység: 46 mm
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás
Elektromos összeállítási kód: C3 < 6 kontaktushoz, egyes blokkok használatával elülső szereléshez
C4 < 6 kontaktushoz, egyes és dupla blokkok használatával elülső szereléshez
C5 < 5 kontaktushoz, egyes blokkok használatával elülső szereléshez
C6 < 5 kontaktushoz, egyes és dupla blokkok használatával elülső szereléshez
C7 < 4 kontaktushoz, egyes blokkok használatával elülső szereléshez
C8 < 4 kontaktushoz, egyes és dupla blokkok használatával elülső szereléshez
C11 < 3 kontaktushoz, egyes blokkok használatával elülső szereléshez
C15 < 1 kontaktushoz, egyes blokkok használatával elülső szereléshez
SF1 < 3 kontaktushoz, egyes blokkok használatával elülső szereléshez
SR1 < 3 kontaktushoz, egyes blokkok használatával hátsó szereléshez
Környezeti adatok
Védőkezelés: TH
Környezeti levegő hőmérséklet tárolás esetén: -40...70 °C
Környezeti levegő hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listázott
Ellenállási tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
