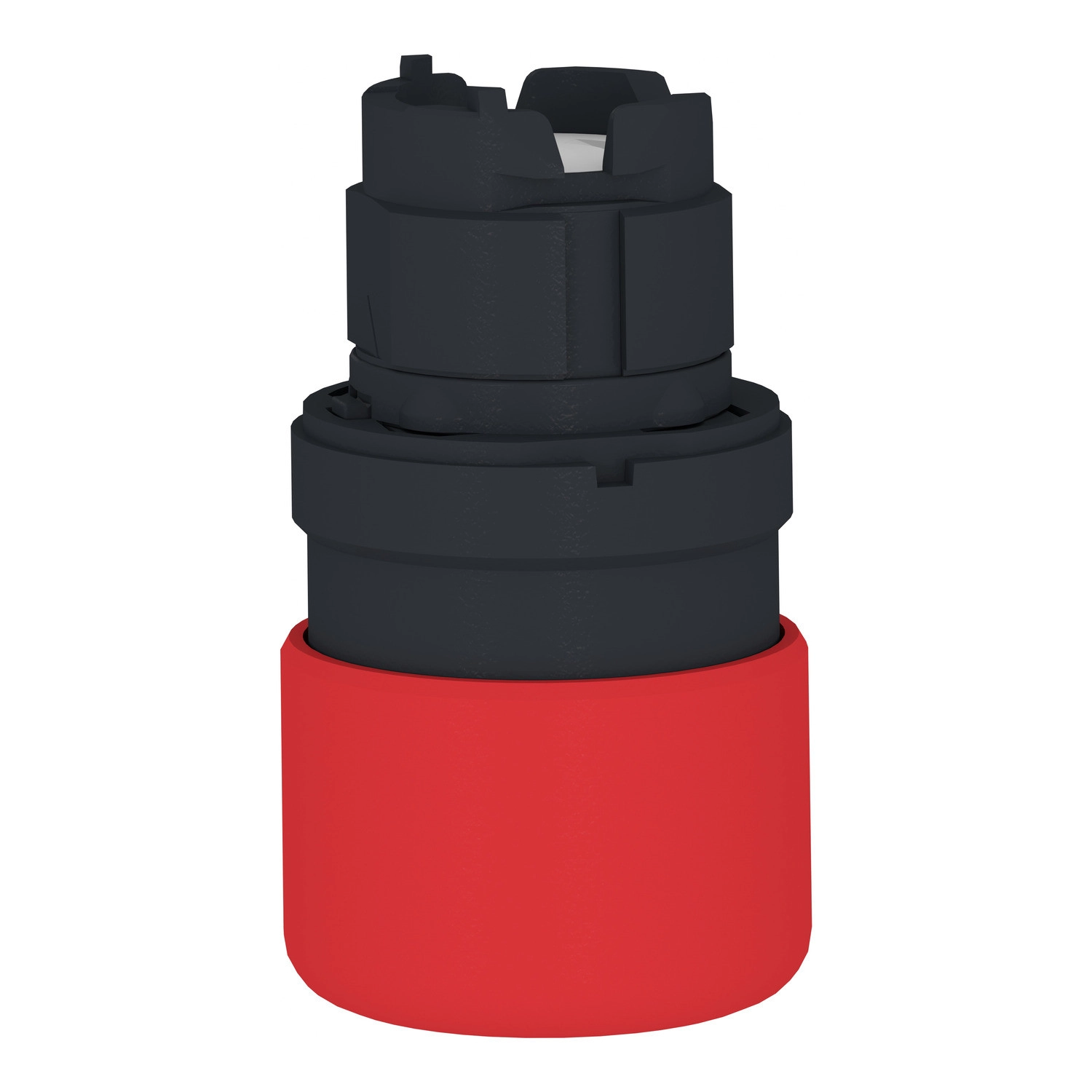

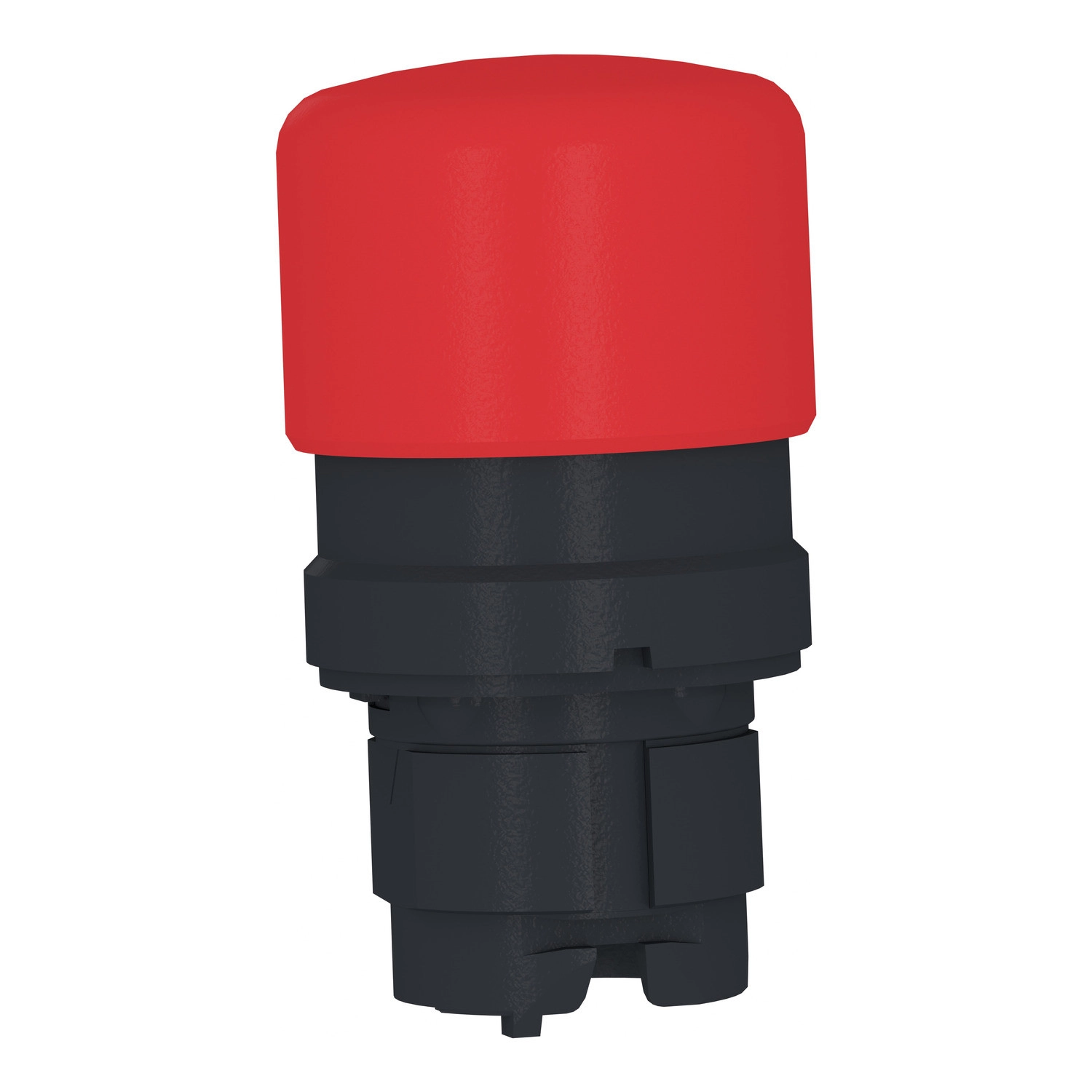

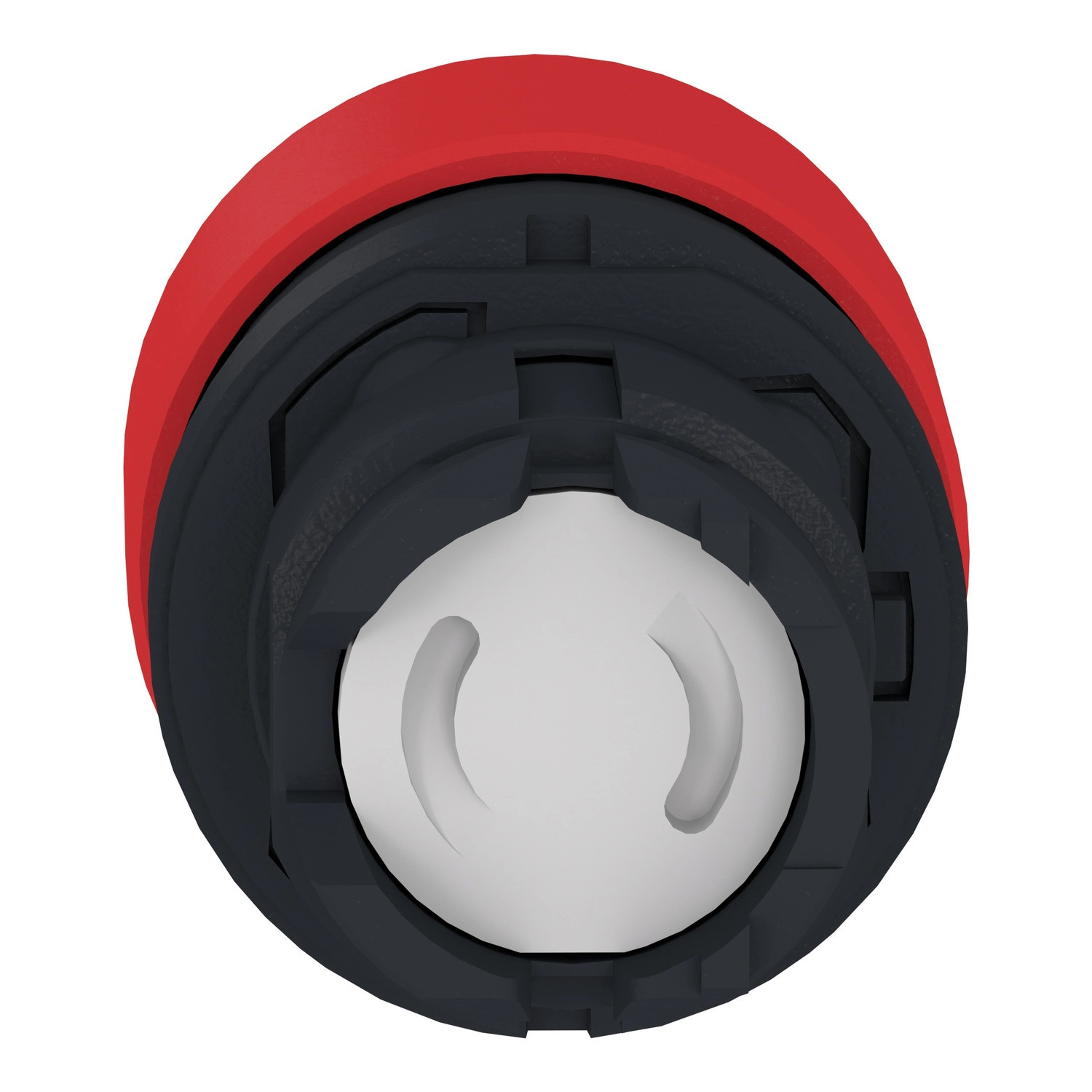

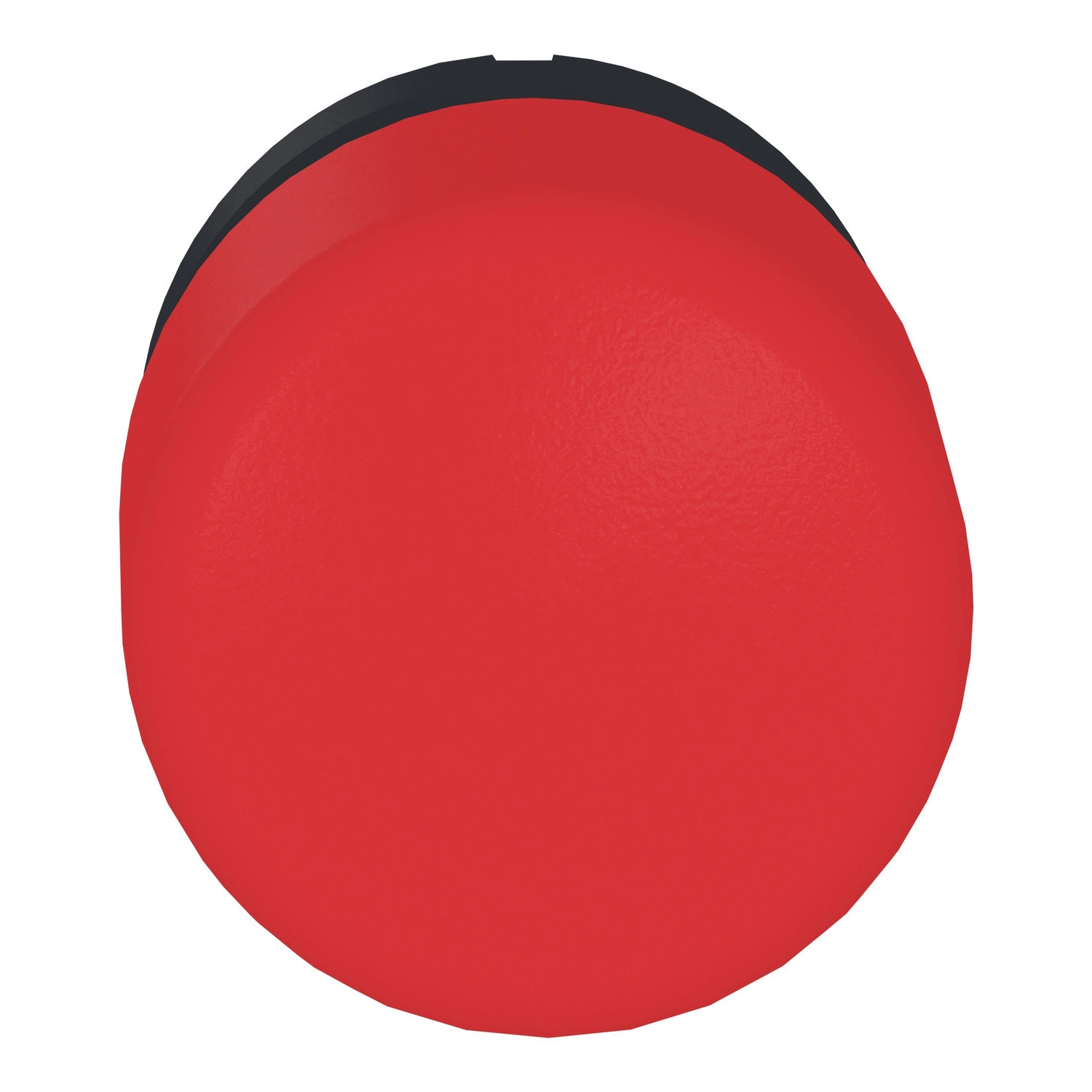

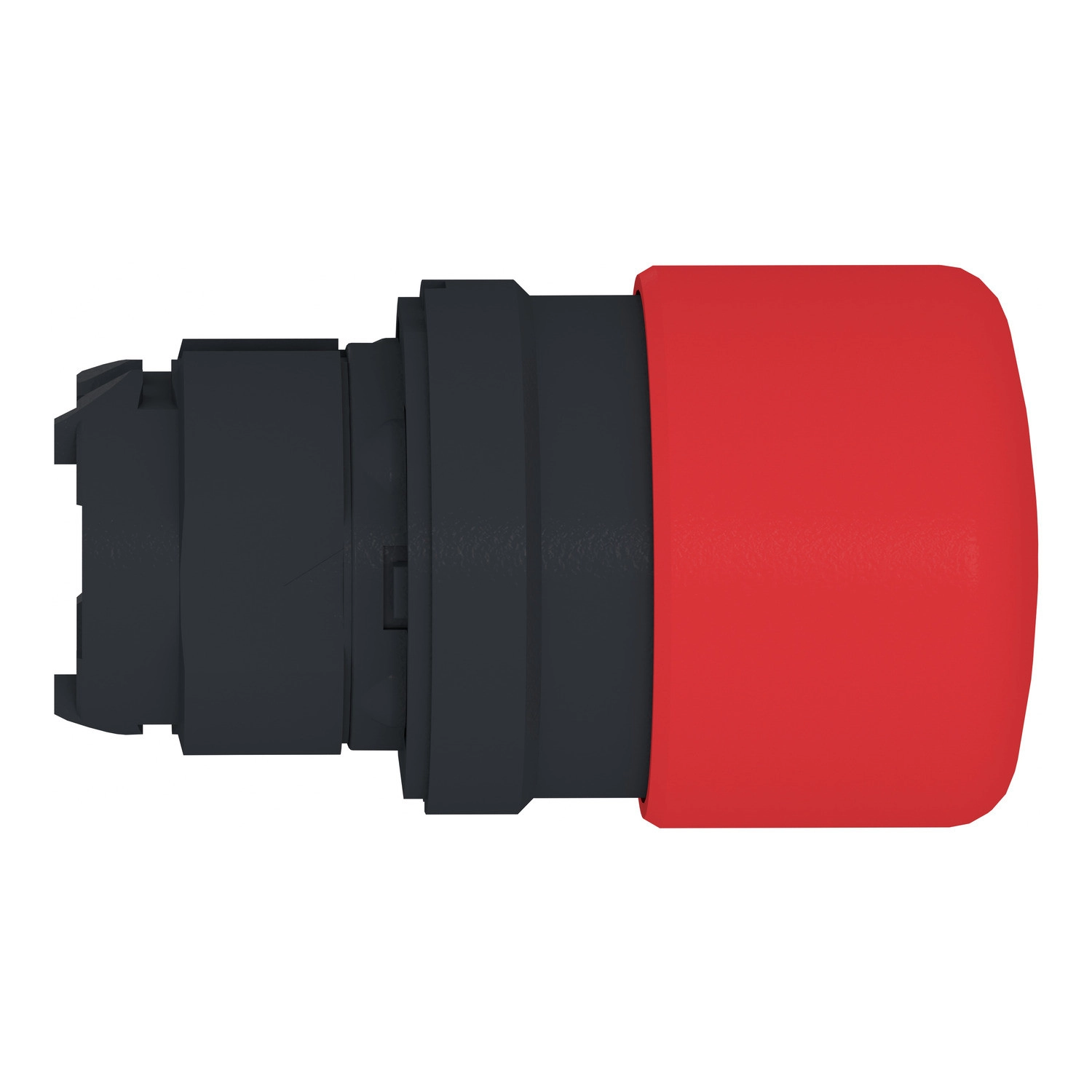

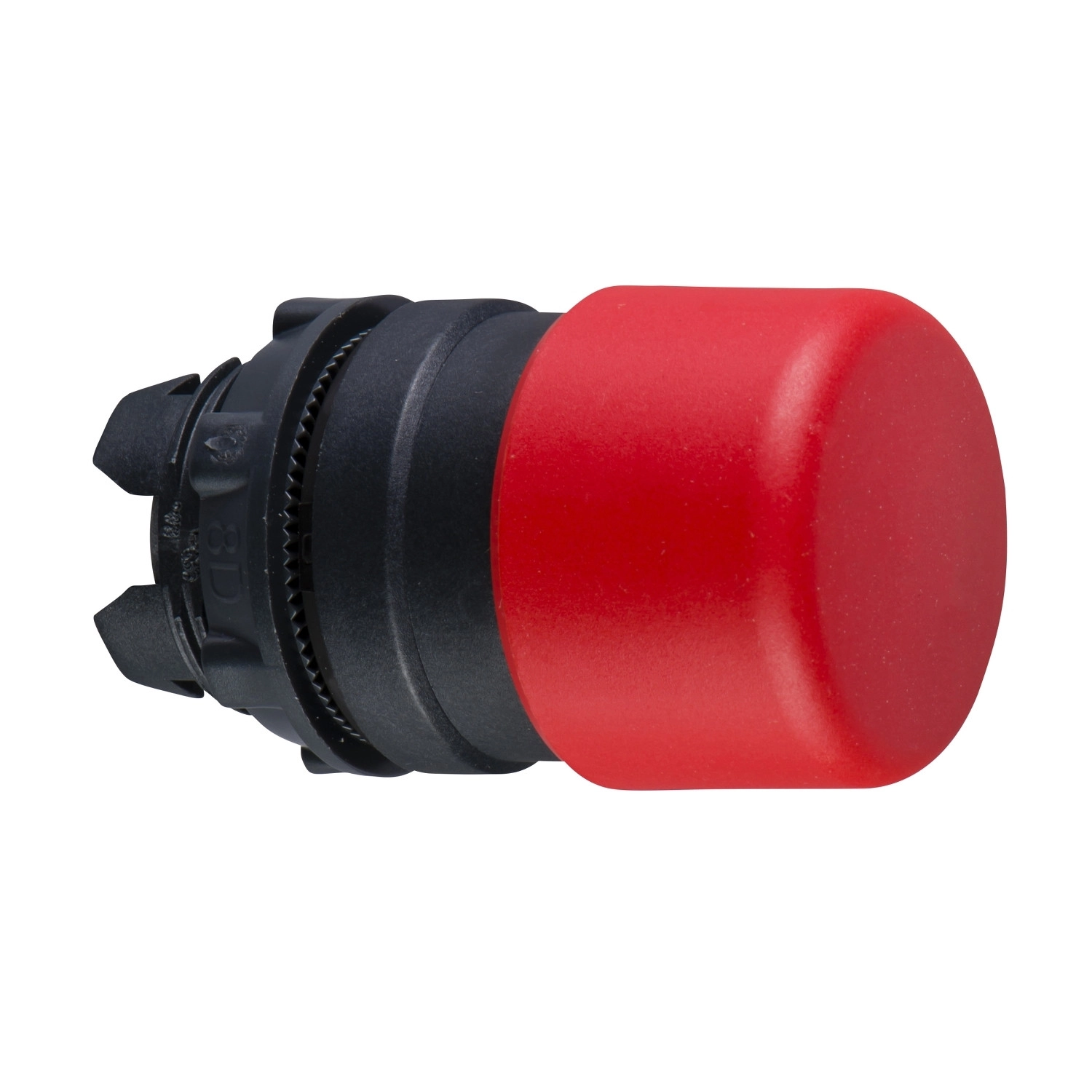

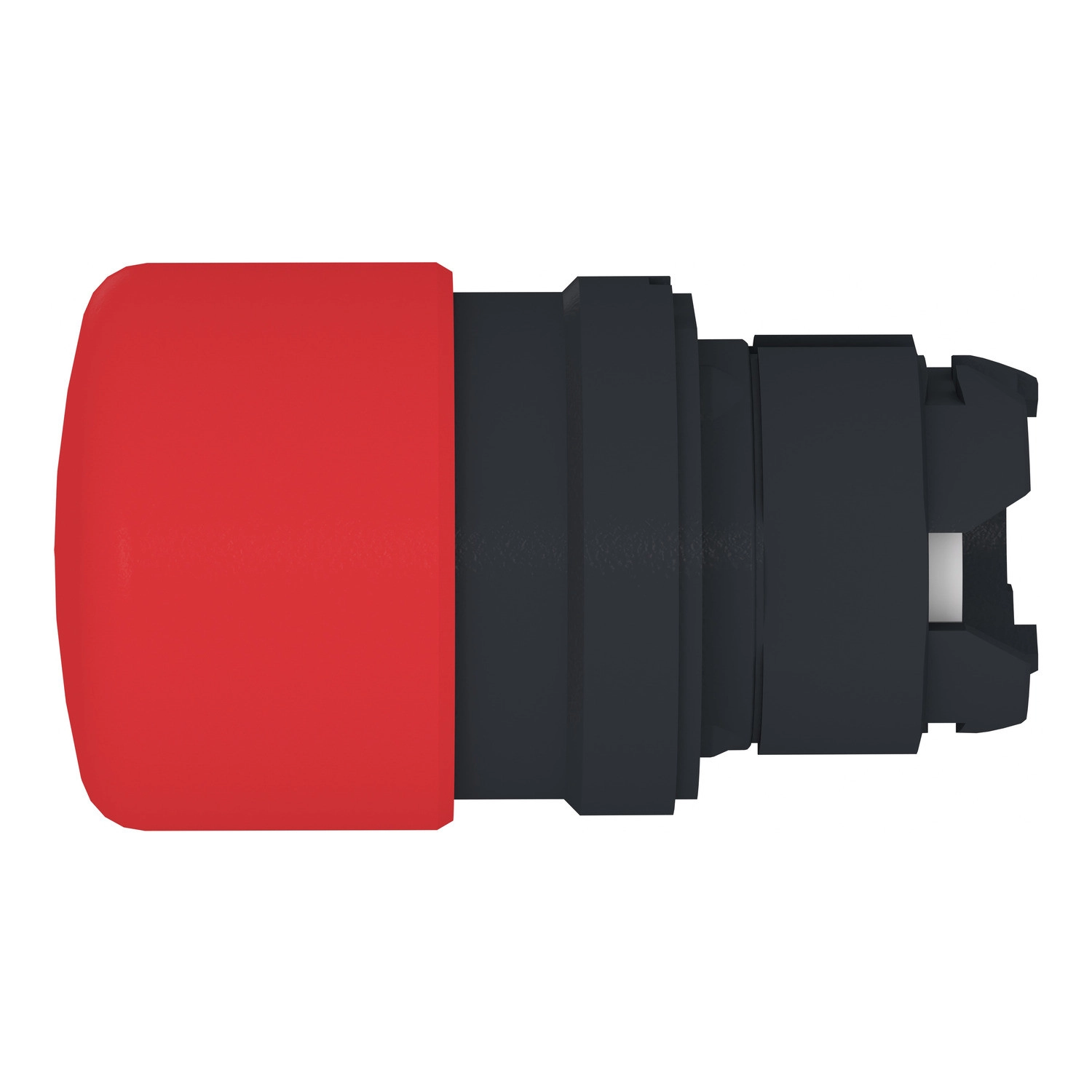

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AC44 típusú nem világító nyomógomb fej kiváló választás ipari vezérlőpanelekhez, gépekhez és berendezésekhez. Ez a prémium minőségű, piros színű gombafejű nyomógomb fej 30 mm átmérővel rendelkezik, ami kiváló láthatóságot és könnyű kezelhetőséget biztosít különböző ipari környezetekben. A rugós visszatérésű mechanizmus gondoskodik arról, hogy a gomb minden működtetés után automatikusan visszatérjen alaphelyzetbe, így biztosítva a megbízható és biztonságos működést.
A ZB5AC44 egy alapvető vezérlőelem, amely 22 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb ipari vezérlőpanellel és kapcsolótáblával. A termék sötétszürke műanyag kerettel rendelkezik, amely strapabíró és ellenáll a mindennapi használat során fellépő igénybevételnek. Az alkatrész tervezésénél a funkcionalitás mellett a tartósságot is szem előtt tartották - ezt bizonyítja az impresszív 5 millió működési ciklust garantáló mechanikai élettartam, ami hosszú távú, megbízható teljesítményt biztosít még a legigényesebb ipari környezetben is.
A Schneider Electric ZB5AC44 nyomógomb fej kiemelkedő védettséggel rendelkezik a külső behatásokkal szemben. Az IP66, IP69 és IP69K védettségi fokozatok biztosítják a por és víz elleni védelmét, még nagynyomású, magas hőmérsékletű vízsugárral szemben is (7000000 Pa nyomás 55 °C hőmérsékleten, 0,1 méteres távolságból). A termék megfelel a NEMA 13 és NEMA 4X szabványoknak is, valamint IK03 besorolású ütésállósággal rendelkezik az IEC 50102 szabvány szerint. Ezek a tulajdonságok ideálissá teszik a ZB5AC44 nyomógombot olyan környezetekben való használatra, ahol mosás, tisztítás történik, vagy por, szennyeződés, nedvesség és egyéb külső behatások fordulhatnak elő, például élelmiszeripari, vegyipari vagy kültéri alkalmazásoknál.
A ZB5AC44 nyomógomb fej különböző elektromos konfigurációkkal használható, amelyeket a termék adatlapjában jelzett C1, C2, C11, C15, SF1 és SR1 kódok határoznak meg. Ezek a konfigurációk különböző érintkező elrendezéseket tesznek lehetővé, például egy vagy több nyitó (NC) és záró (NO) kontaktust, így a nyomógomb sokféle vezérlési funkcióhoz adaptálható. A termék széleskörű nemzetközi szabványoknak felel meg, beleértve az IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508 és egyéb szabványokat, valamint számos tanúsítvánnyal rendelkezik, mint CSA, DNV, BV, LROS és UL listázás. Ez a megfelelőségi szint globális alkalmazhatóságot biztosít, és lehetővé teszi a termék használatát különböző iparági előírásoknak megfelelő rendszerekben. A ZB5AC44 működési hőmérséklet-tartománya -40 és +70 °C között van, ami szélsőséges környezetben is megbízható teljesítményt garantál, legyen szó akár fagyos külső helyszínekről vagy magas hőmérsékletű ipari környezetről.
Schneider Electric Harmony XB5 - ZB5AC44 - műanyag Ø30 gombafejű nyomógomb fej, Ø22, visszatérő, piros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Fej típusa: Szabványos
Szerelési átmérő: 22 mm
Oszthatatlan értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Piros gombafej Ø 30 mm, jelöletlen
Eszköz bemutatása: Alapvető elem
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 52 mm
Mechanikai élettartam: 5000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kódja: C1 <9 érintkezőhöz, egyes blokkokat használva elülső felszereléshez, C2 <9 érintkezőhöz, egyes és dupla blokkokat használva elülső felszereléshez, C11 <3 érintkezőhöz, egyes blokkokat használva elülső felszereléshez, C15 <1 érintkezőhöz, egyes blokkokat használva elülső felszereléshez, SF1 <3 érintkezőhöz, egyes blokkokat használva elülső felszereléshez, SR1 <3 érintkezőhöz, egyes blokkokat használva hátsó felszereléshez
Kompatibilitási kód: ZB5
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerinti megfelelés
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds Shipping Register), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
