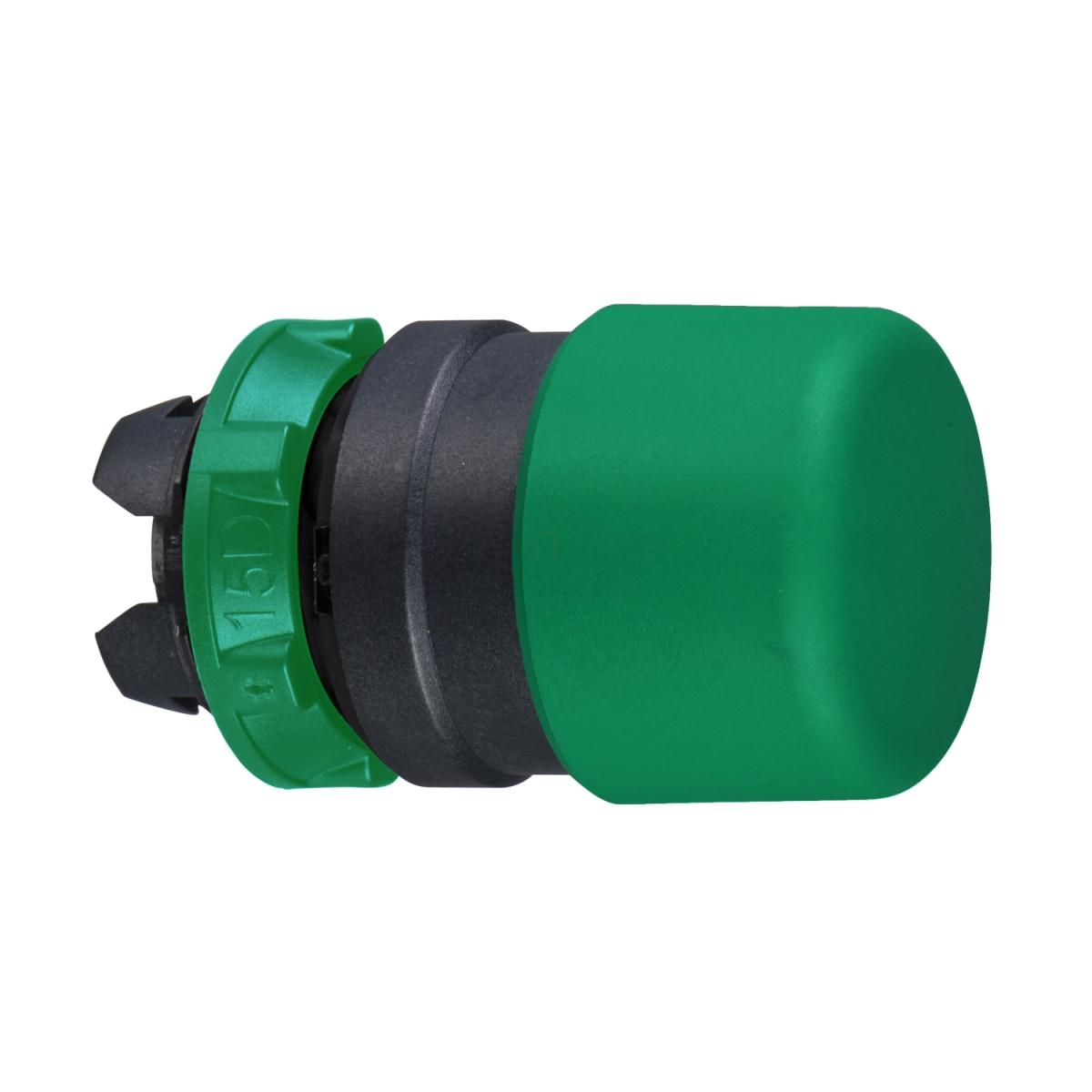

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AC34 egy kiváló minőségű, nem világító, zöld, 30 mm átmérőjű gombafejű nyomógombfej, amely ipari környezetben való alkalmazásra lett kifejlesztve. Ez a nyomógomb alapelem a megbízhatóság és tartósság megtestesítője, ami alapvető szempont az ipari vezérlőpaneleken és kezelőfelületeken.
A ZB5AC34 nyomógombfej 22 mm-es szabványos szerelőfuratba illeszkedik, ami lehetővé teszi a gyors és egyszerű telepítést különböző vezérlőpanelekbe. Rugós visszatérítésű működési mechanizmusa biztosítja, hogy a gomb minden megnyomás után automatikusan visszatérjen alaphelyzetbe. A termék sötétszürke műanyag kerettel és jelöletlen zöld gombafejjel rendelkezik, amely jól látható és könnyen azonosítható még nagy távolságról vagy gyenge fényviszonyok között is. A kezelőszerv profilja (zöld gomba Ø 30 mm, jelöletlen) kifejezetten ergonomikus kialakítású, ami kényelmes használatot biztosít akár hosszú műszakok alatt is. A nyomógomb alapvető elemként szolgál, amelyhez további kapcsolóegységek csatlakoztathatók a kívánt funkciók megvalósításához.
A ZB5AC34 műszaki paraméterei lenyűgözőek: kivételes, 5 millió ciklusos mechanikai élettartam, ami hosszú távú, megbízható működést garantál még a legigényesebb ipari környezetben is. A nyomógomb kiemelkedő IP védettséggel rendelkezik: IP66 az IEC 60529 szerint, valamint IP69 és IP69K, ami teljes por elleni védelmet és nagynyomású vízsugár elleni védelmet biztosít. Ez különösen előnyös olyan környezetekben, ahol a berendezéseket rendszeresen tisztítják, például élelmiszeripari vagy gyógyszeripari alkalmazásoknál. A termék 7000000 Pa nyomású, 55°C hőmérsékletű nagynyomású mosással szemben is ellenálló 0,1 m távolságból. A NEMA 13 és NEMA 4X védettségi szintek további biztonságot jelentenek por, olaj és víz ellen. Az IK03 besorolás megfelelő védelmet nyújt mechanikai behatásokkal szemben. A működési és tárolási hőmérséklet-tartomány rendkívül széles, -40°C és +70°C között, ami lehetővé teszi a használatot szélsőséges hőmérsékleti viszonyok között is, legyen szó akár fagyos raktárakról vagy forró gyártócsarnokokról.
A Schneider Electric ZB5AC34 nyomógombfej kompatibilis különböző szerelési megoldásokkal: használható csavaros kapocsleszorító, dugaszolható csatlakozó, Faston csatlakozó vagy nyomtatott áramköri lap csatlakoztatásával. A termék számos nemzetközi szabványnak megfelel, többek között: CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4 és JIS C8201-1. Rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami igazolja a termék minőségét és megbízhatóságát globális szinten. A rezgésállóság 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg az ütésállóság 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint. Ez a rendkívüli ellenállóképesség biztosítja a megbízható működést még olyan környezetben is, ahol erős rezgések vagy mechanikai ütések fordulhatnak elő, például nehézipari alkalmazásoknál vagy mobil berendezésekben.
Schneider Electric Harmony XB5 - ZB5AC34 - műanyag Ø30 gombafejű nyomógomb fej, Ø22, visszatérő, zöld műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Fej nem-világító nyomógombhoz
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Fejforma: Standard
Szerelési átmérő: 22 mm
Értékesítés oszthatatlan mennyiségenként: 1
Jeladó egység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Zöld gomba Ø 30 mm, jelöletlen
Eszköz bemutatása: Alapelem
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 52 mm
Mechanikai élettartam: 5000000 ciklus
Állomás neve: XALD 1...5 kivágás
XALK 2...5 kivágás:
Elektromos összetételi kód: C1 - <9 érintkező egyedi blokkok használatával elölről szerelve
C2 - <9 érintkező egyedi és dupla blokkok használatával elölről szerelve
C11 - <3 érintkező egyedi blokkok használatával elölről szerelve
C15 - <1 érintkező egyedi blokkok használatával elölről szerelve
SF1 - <3 érintkező egyedi blokkok használatával elölről szerelve
SR1 - <3 érintkező egyedi blokkok használatával hátulról szerelve
Kompatibilitási kód: ZB5
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
UL 508
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-4
JIS C8201-1
Termék tanúsítványok: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
