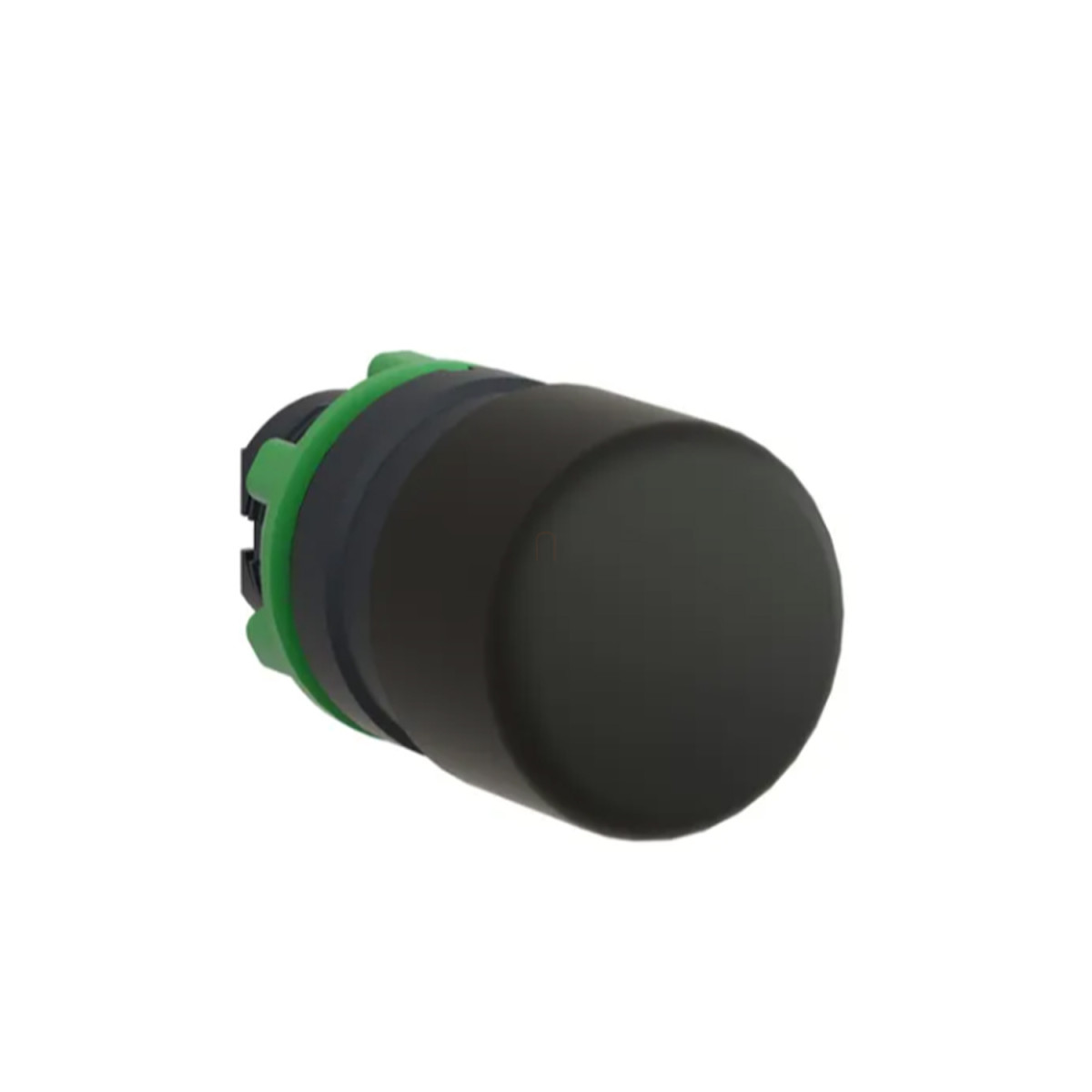

A Schneider Electric Harmony XB5 sorozatába tartozó ZB5AC24 egy professzionális, nem világító nyomógombfej, amely ipari környezetben való alkalmazásra lett kifejlesztve. Ez a fekete, műanyag gombafejű nyomógomb kiválóan alkalmazható különböző vezérlési és biztonsági feladatokra, ahol fontos a megbízható működés és a hosszú élettartam.
A ZB5AC24 egy standard fejkialakítású, 30 mm átmérőjű gombafejű nyomógomb, amely rugós visszatérítésű működéssel rendelkezik. A termék sötétszürke műanyag kerettel és fekete nyomófelülettel készül, jelölés nélküli kivitelben. A 22 mm-es szerelési átmérőnek köszönhetően könnyen illeszthető a legtöbb szabványos vezérlőpanelbe. A termék kiemelkedő mechanikai tartóssággal büszkélkedhet, hiszen élettartama 5 millió kapcsolási ciklus, ami biztosítja a hosszú távú, megbízható működést még intenzív használat mellett is.
A ZB5AC24 nyomógombfej kiváló védelmi tulajdonságokkal rendelkezik. IP66, IP69 és IP69K védettségi fokozattal büszkélkedhet az IEC 60529 szabvány szerint, ami azt jelenti, hogy por ellen teljesen védett, valamint nagy nyomású vízsugár ellen is ellenállóképes. A NEMA 4X minősítés további védelmet biztosít korrózió, por és víz ellen. A nyomógomb kiemelkedően ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásig 55°C-os hőmérsékleten, 0,1 m távolságból. Az IK03 besorolás mechanikai ütésállóságot biztosít az IEC 50102 szabvány szerint. A termék -40°C és +70°C közötti üzemi és tárolási hőmérséklettartományban használható, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál.
A Harmony XB5 sorozat részeként a ZB5AC24 széles körű kompatibilitást kínál különböző kapcsolóelemekkel és szerelési megoldásokkal. Az elektromos összeállítási kódok (C2, C11, C15, SF1, SR1) különböző kontaktusblokk konfigurációkat tesznek lehetővé, így a termék rendkívül sokoldalúan alkalmazható. A ZB5 eszköznévvel ellátott komponens alapvető elemként szolgál, amelyhez különböző elektromos modulok csatlakoztathatók az igényeknek megfelelően. A termék megfelel számos nemzetközi szabványnak, köztük az UL 508, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1 és egyéb szabványoknak, valamint rendelkezik UL, DNV, CSA és LROS tanúsítványokkal is, ami garantálja a globális megfelelőséget és a magas minőséget.
Schneider Electric Harmony XB5 - ZB5AC24 - műanyag Ø30 gombafejű nyomógomb fej, Ø22, visszatérő, fekete műszaki adatok
Főbb jellemzők
Terméktípus: Fej nem világító nyomógombhoz
Termékcsalád: Harmony XB5
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Fejtípus: Standard
Szerelési átmérő: 22 mm
Eladási oszthatatlan mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérítésű
Működtető profil: Fekete gombafej Ø 30 mm, jelöletlen
Eszköz prezentáció: Alap elem
Kiegészítő adatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 52 mm
Mechanikai tartósság: 5000000 ciklus
Állomásnév: XALK 2...5 kivágás
Elektromos összetételi kód: C2 <9 érintkezőhöz egyes és kettős blokkok használatával az előlapon, C11 <3 érintkezőhöz egyes blokkok használatával az előlapon, C15 <1 érintkezőhöz egyes blokkok használatával az előlapon, SF1 <3 érintkezőhöz egyes blokkok használatával az előlapon, SR1 <3 érintkezőhöz egyes blokkok használatával a hátsó szerelésben
Kompatibilitási kód: ZB5
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40…70 °C
Környezeti levegő hőmérséklet üzemelés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 4X
Ellenállás magas nyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: UL listázott, DNV, CSA, LROS (Lloyds hajózási nyilvántartása)
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
