A Schneider Electric Harmony XB5 világító nyomógomb fej (ZB5AA88C0) egy kiváló minőségű, széleskörűen alkalmazható ipari kezelőeszköz, amely tökéletes választás vezérlőpanelekbe és irányítópultokba történő beépítéshez. Ez a termék a népszerű Harmony XB5 és Harmony XALF termékcsaládok tagja, amelyek az iparági szabványoknak megfelelő, megbízható működést biztosítanak.

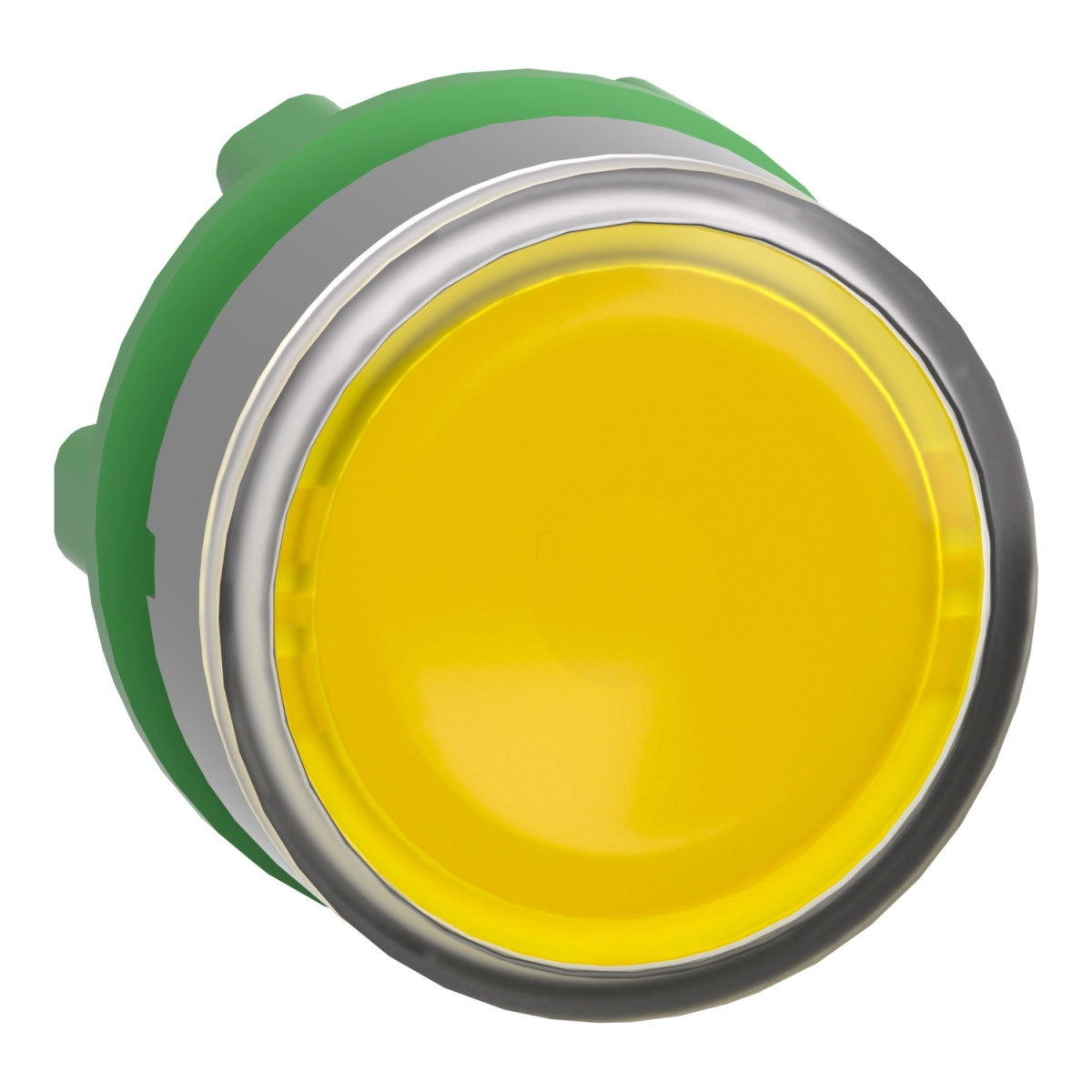

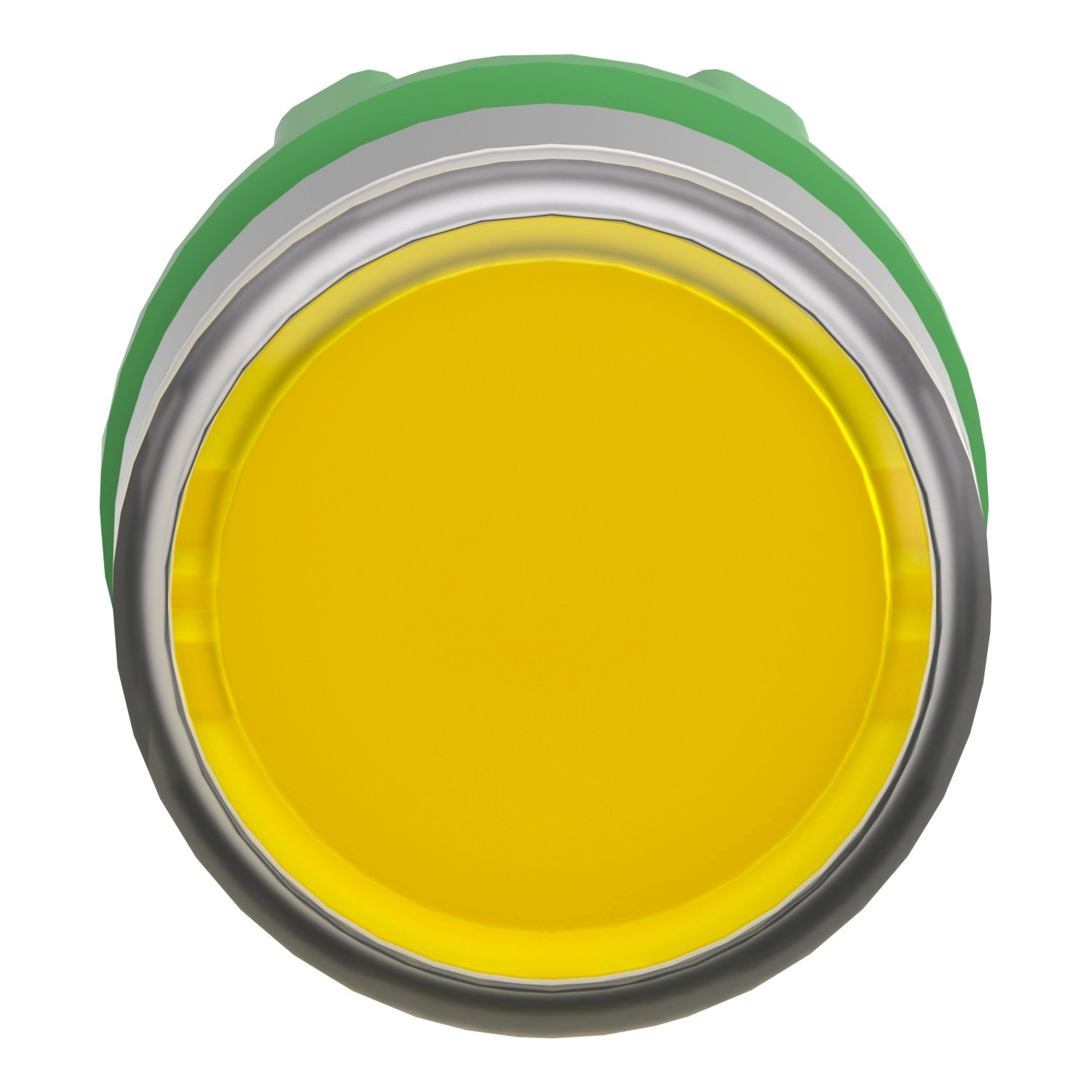

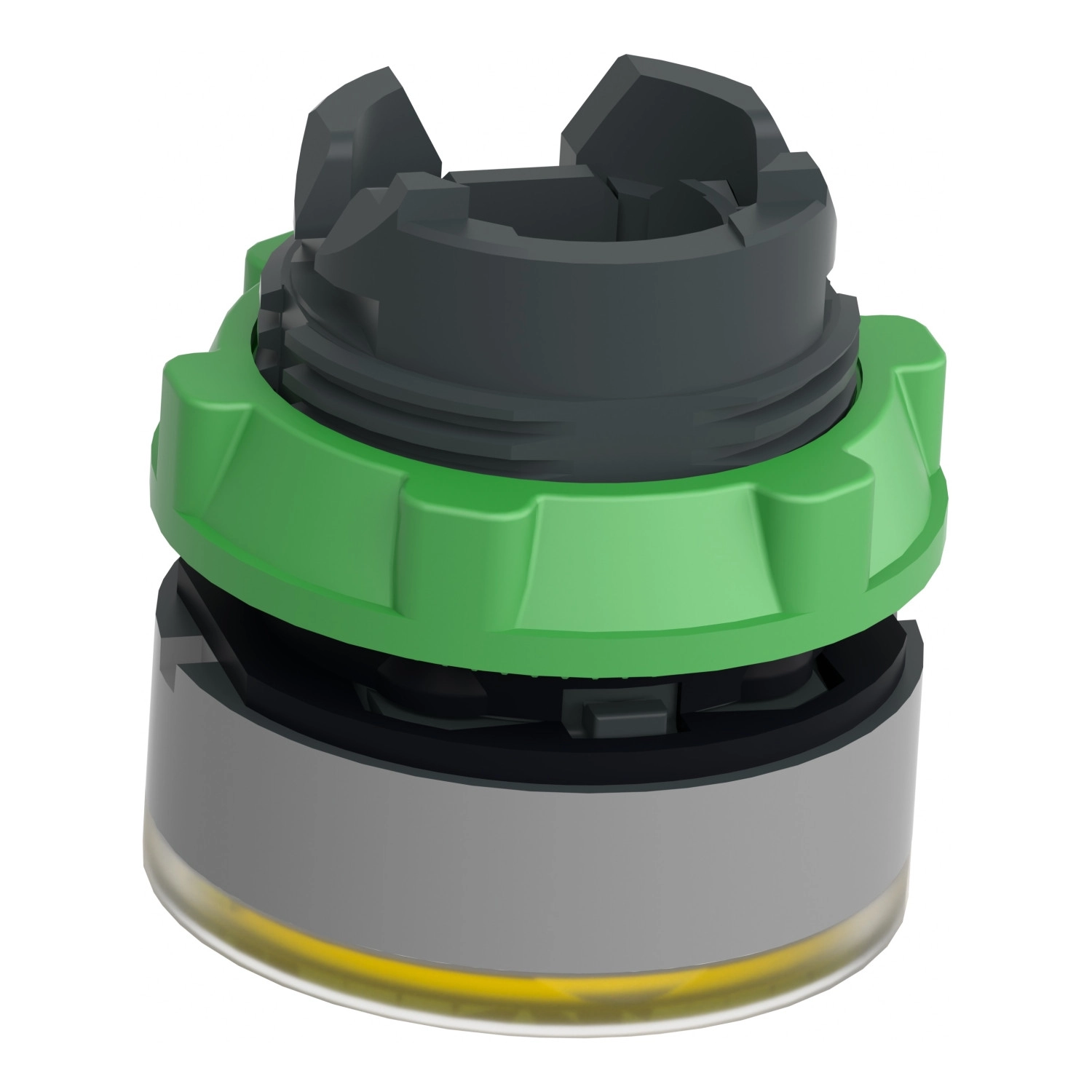

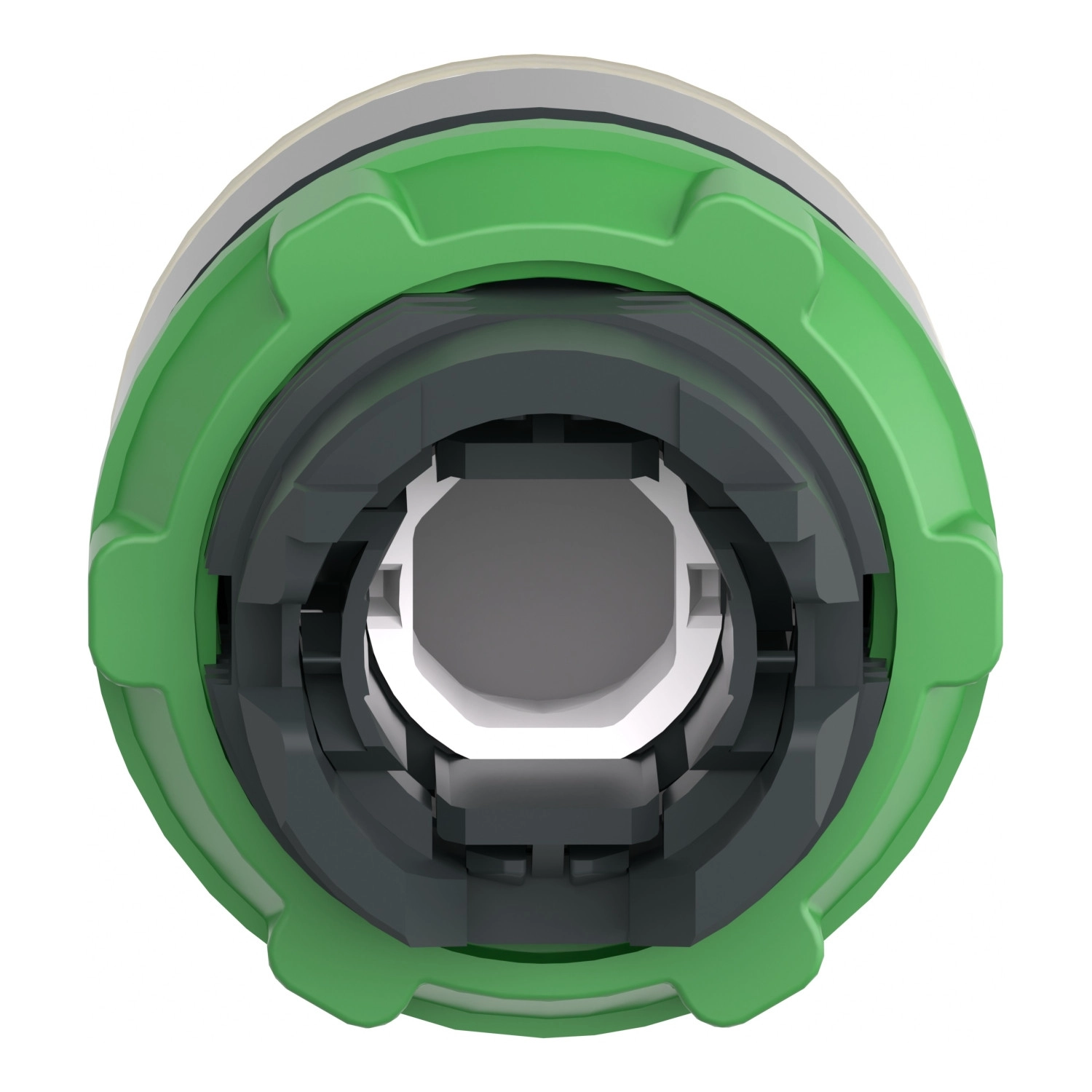

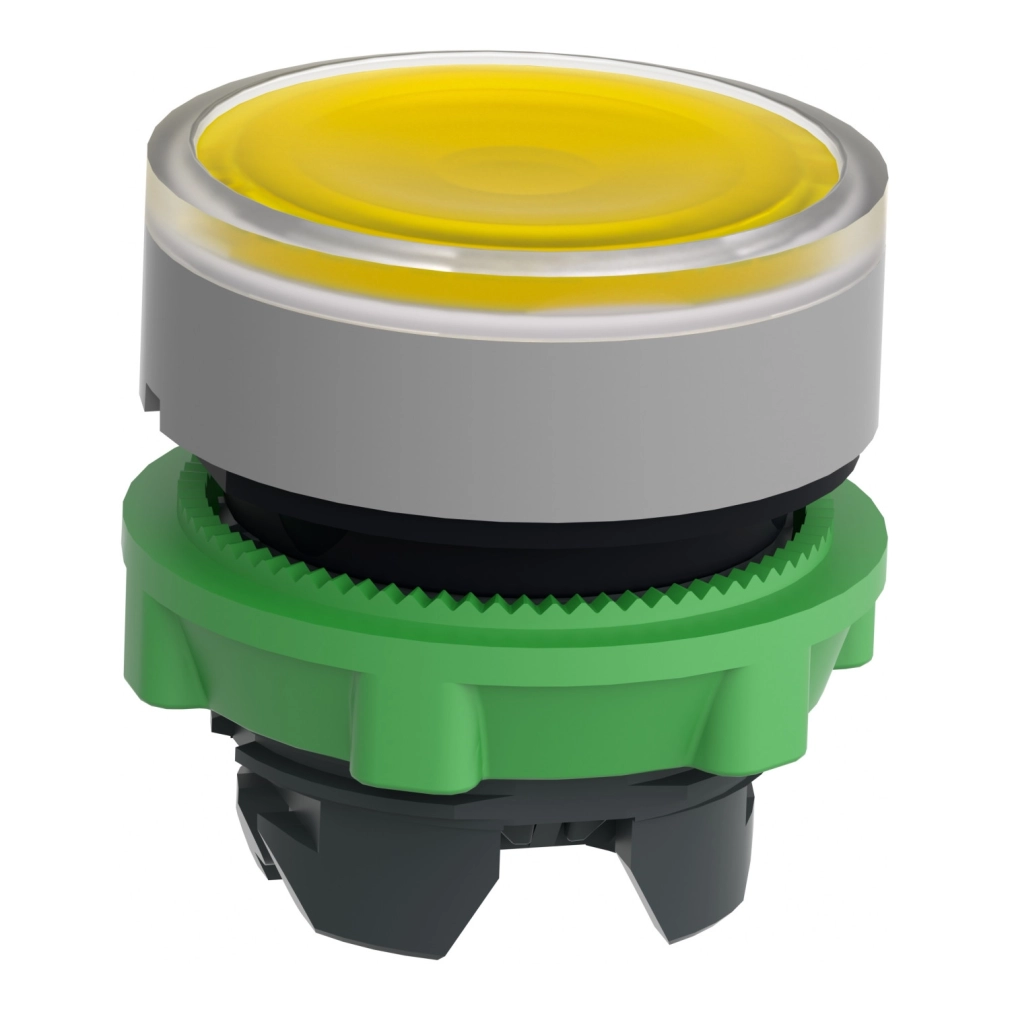

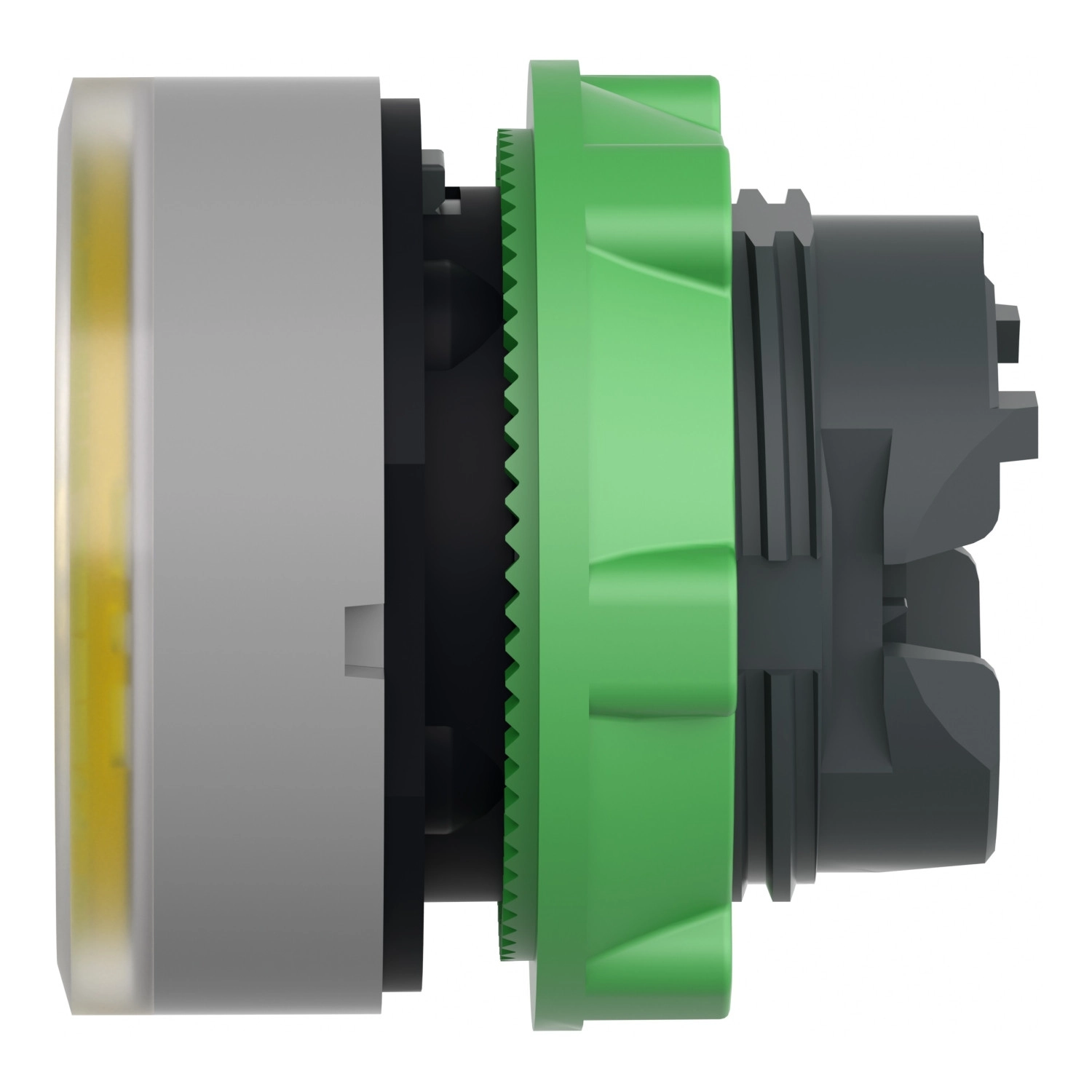

A ZB5AA88C0 nyomógomb fej külsőleg egyedi megjelenésű: a szürke színű műanyag bevonattal rendelkező perem és a sárga színű, sima felületű nyomógombfej kombinációja hatékonyan kiemeli a vezérlőelemet a kezelőfelületen. A sárga szín intuitív módon jelzi a kezelőszemélyzet számára a gomb funkcióját, ami különösen hasznos lehet olyan környezetben, ahol gyors döntéshozatalra van szükség. A gomb jelöletlen, de lehetőséget biztosít egyedi címke beillesztésére, így testre szabható a konkrét alkalmazásnak megfelelően. A nyomógomb rugós visszatérő típusú, ami azt jelenti, hogy megnyomás után automatikusan visszaáll alaphelyzetbe.
A ZB5AA88C0 teljes mértékben kompatibilis a Universal LED blokkokkal, így a nyomógomb megvilágítható, ami tovább növeli a láthatóságát és a felhasználhatóságát különböző fényviszonyok között is. A termék szabványos 22 mm-es rögzítési átmérővel rendelkezik, így könnyen beilleszthető a legtöbb ipari vezérlőpanelbe. A gomb standard kialakítású, kerek jelzőegység fejjel, ami ergonomikus kezelést tesz lehetővé.
A Schneider Electric ennél a terméknél különös figyelmet fordított a tartósságra és a megbízhatóságra. A ZB5AA88C0 nyomógomb fej kiemelkedő, 10 millió kapcsolási ciklust biztosító mechanikai élettartammal rendelkezik, ami hosszú távú, problémamentes működést garantál még intenzív használat mellett is. A termék ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), így olyan környezetben is alkalmazható, ahol rendszeres tisztítás szükséges. A nyomógomb védettségi szintje IP66 és IP67 az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is, ami kiváló védelmet biztosít por és nedvesség ellen.
A termék technikai szempontból is kiemelkedő: CAD méretek tekintetében 29 mm széles, 29 mm magas és 30 mm mély. Számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: CSA C22.2 No 14, UL 508, IEC 60947-5-4, GB 14048.5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1 és JIS C8201-1. Rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is. Kitűnő rezgésállósággal bír (5 gn, f=2-500 Hz az IEC 60068-2-6 szerint), és kiváló ütésállóságot mutat (30 gn 18 ms időtartamú és 50 gn 11 ms időtartamú félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint).
A ZB5AA88C0 nyomógomb fej különböző elektromos összeállítási kódokkal használható, beleértve a C3, C4, C14, SF2, SR2, M1, M7, M2, M8, M6, P2, M5, M10, MF1, MR1 és MF2 kódokat. Ez a sokoldalúság lehetővé teszi, hogy a terméket a legkülönbözőbb kapcsolási és vezérlési igényekhez igazítsák. A termék az XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásnevekkel kompatibilis, ami tovább bővíti a felhasználási lehetőségeket.
Schneider Electric Harmony XB5 - ZB5AA88C0 műszaki adatok
Általános információk
Termékcsalád: Harmony XB5 / Harmony XALF
Terméktípus: Fej világító nyomógombhoz
Eszköz rövid neve: ZB5
Kompatibilitás: Universal LED
Fejforma: Kör
Fej típus: Standard
Fizikai jellemzők
Perem anyaga: Műanyag, szürke bevonat
Szerelési átmérő: 22 mm
Működtető profil: Sárga, sima, jelöletlen
Működtető kiegészítő információ: Címke behelyezési lehetőség
Működtető típusa: Rugós visszatérő
Sapka/működtető vagy lencse színe: Sárga
Jelölés: Jelöletlen
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Műszaki jellemzők
Mechanikai élettartam: 10 000 000 ciklus
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK03 az IEC 62262 szerint
Környezeti paraméterek
Védőkezelés: TC
Környezeti hőmérséklet tárolás esetén: -40...70°C
Környezeti hőmérséklet működés közben: -40...70°C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-5-4, GB 14048.5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Elektromos összeállítás
A termék kompatibilis a következő elektromos összeállítási kódokkal:
M1, M2, M6, M10, MF1, MR1, C3, C4, C14, SF2, SR2 különböző kontaktus elrendezésekhez és szerelési módokhoz
Kompatibilis állomások
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
