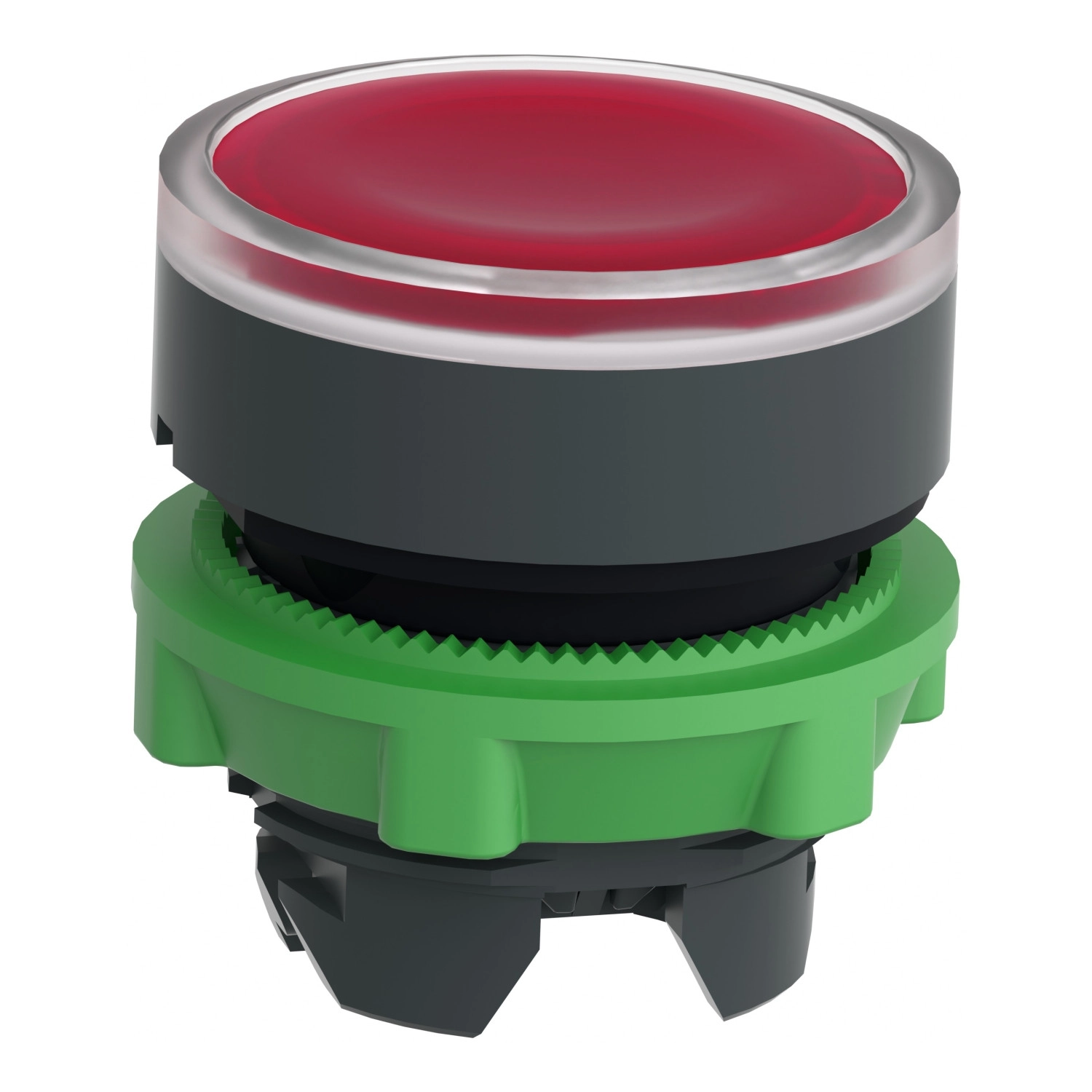

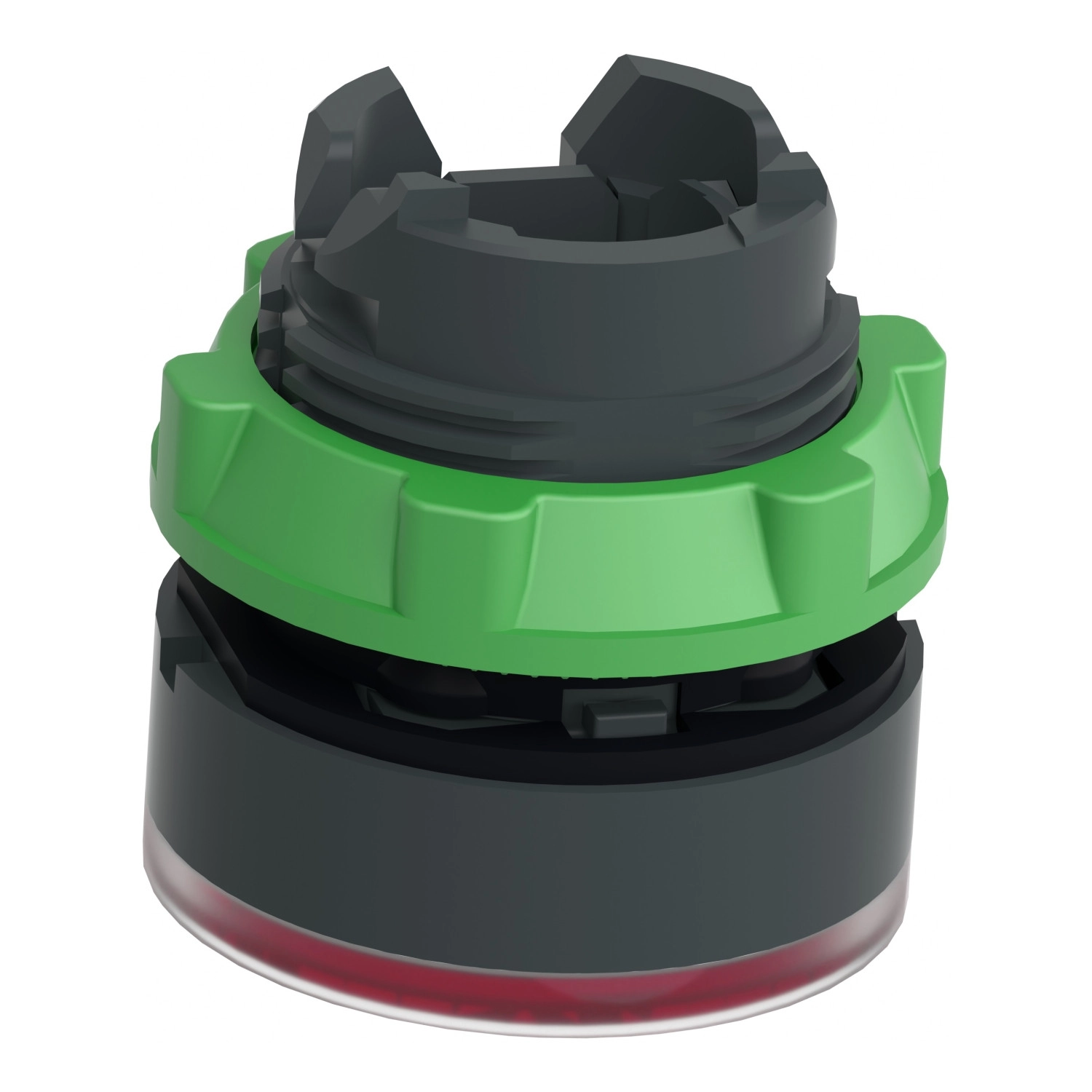

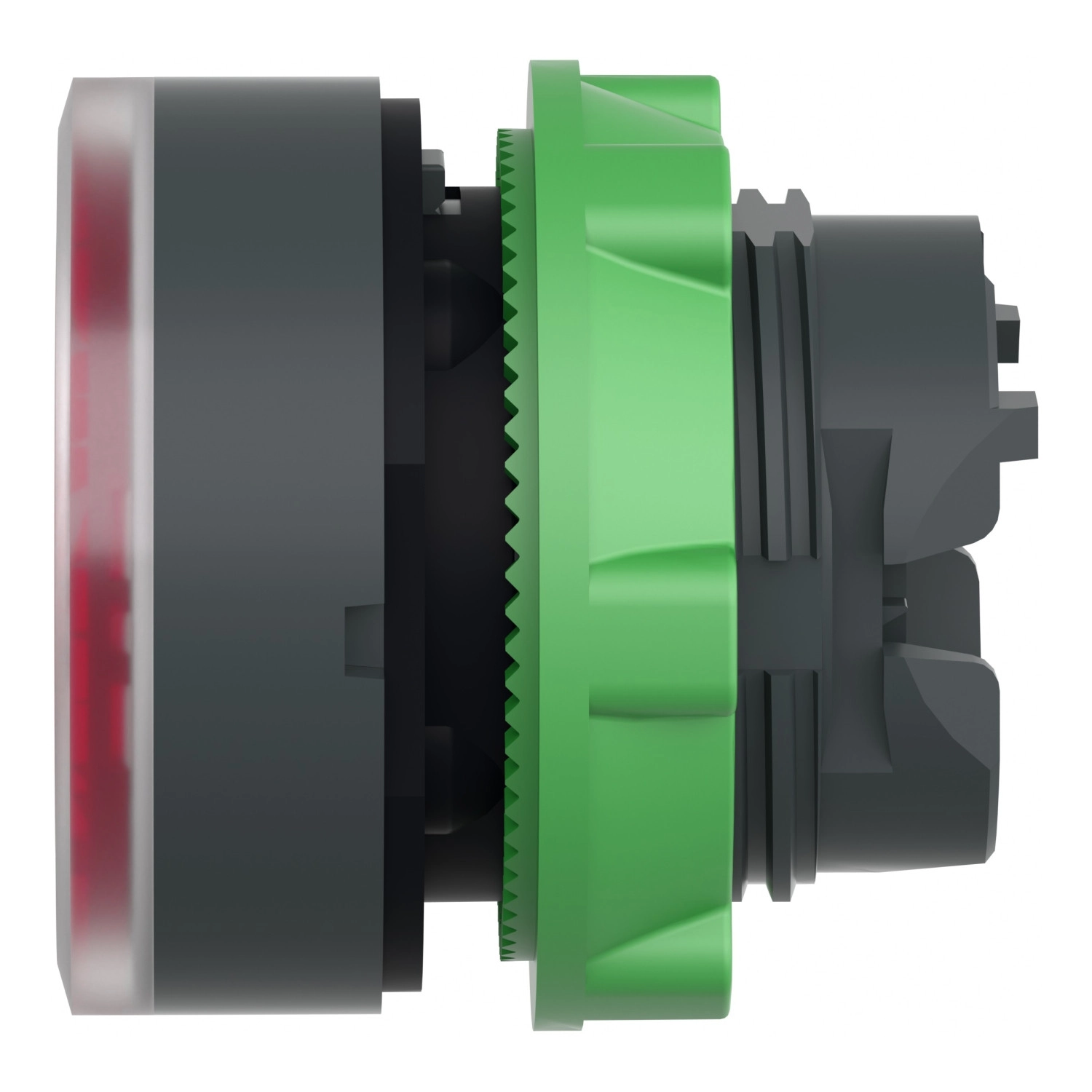

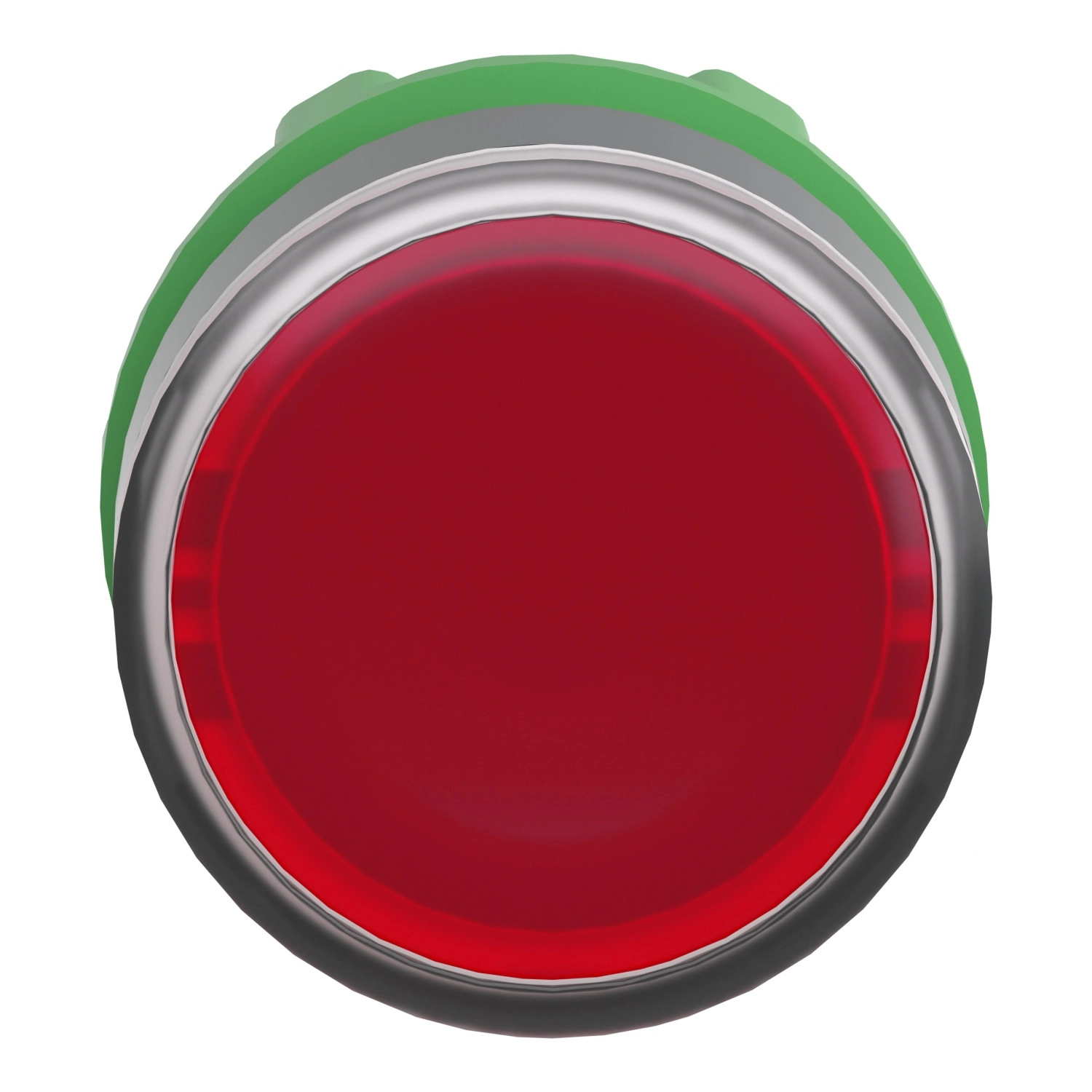

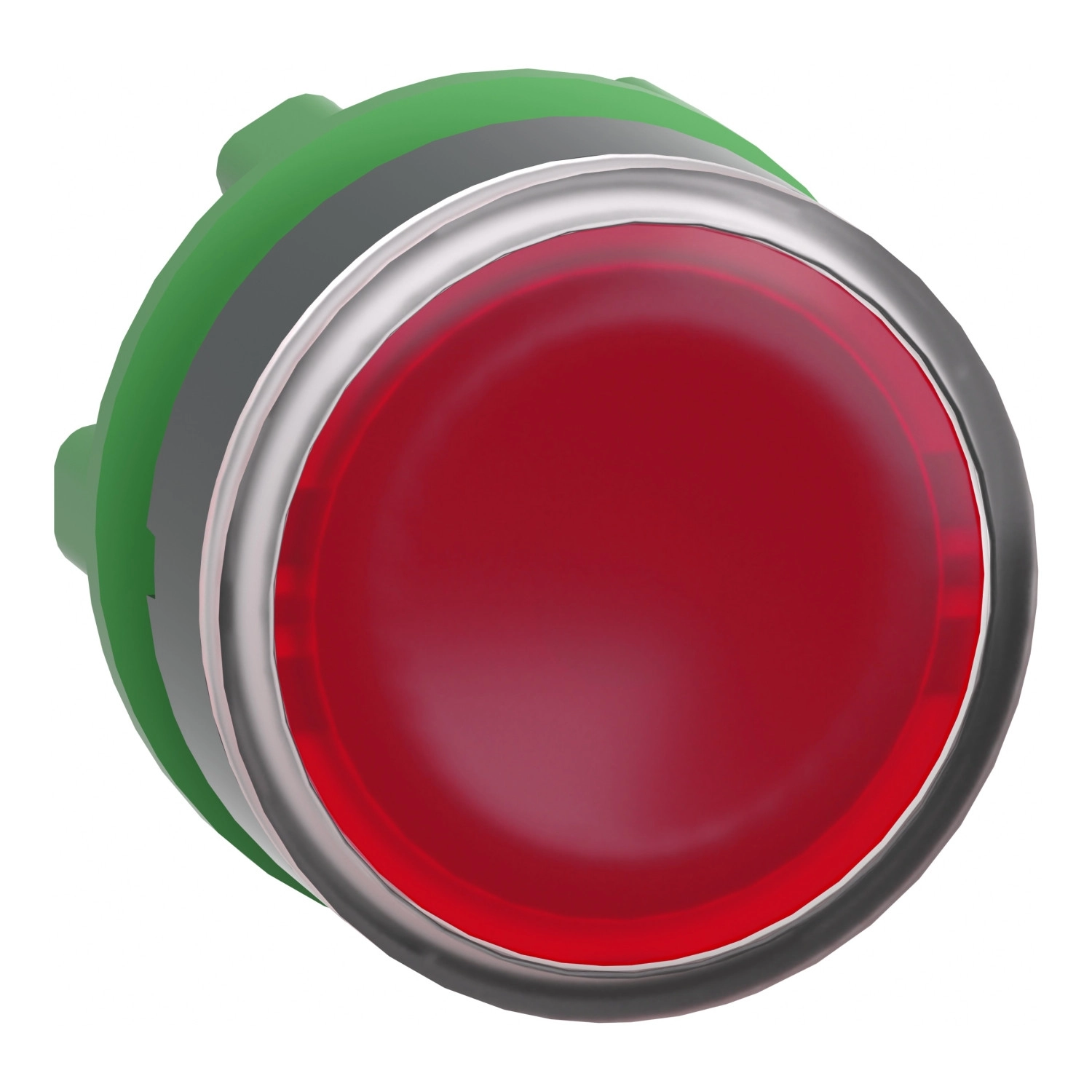

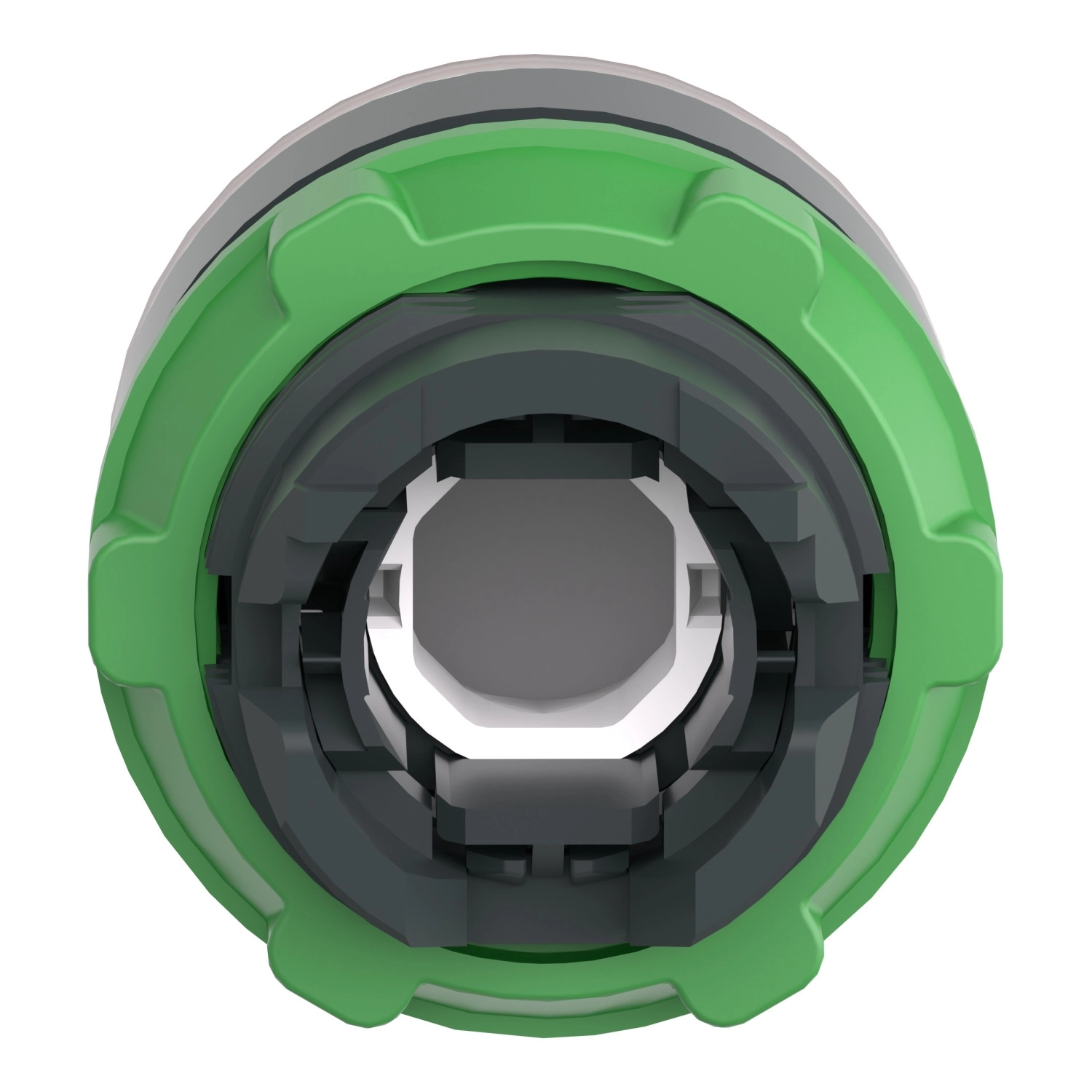

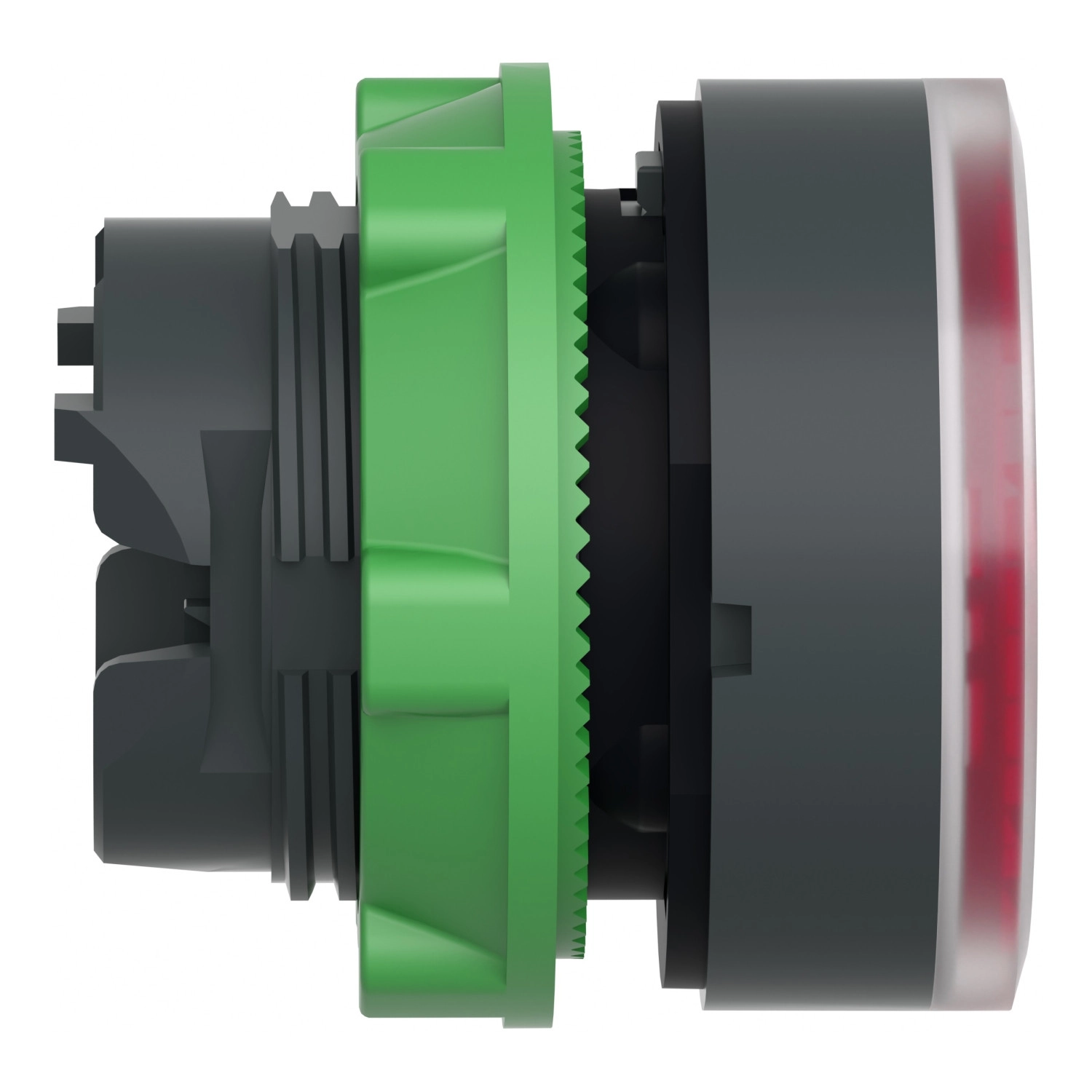

A Schneider Electric Harmony XB5 termékcsaládhoz tartozó ZB5AA48 egy kiemelkedő minőségű, piros színű, világítható nyomógomb fej, amely ipari automatizálási rendszerek vezérlőpaneljeire szerelhető. Ez az elegáns kivitelű, sötétszürke műanyag kerettel rendelkező, piros színű nyomógomb tökéletes választás olyan környezetekben, ahol a kezelő személyzetnek egyértelműen azonosítható és megbízható vezérlőelemekre van szüksége.
A ZB5AA48 nyomógomb fej 22 mm-es szabványos szerelőnyílásba illeszkedik, ami ipari szabványnak számít világszerte, így könnyen integrálható a legtöbb vezérlőpanelbe. A termék univerzális LED-kompatibilitása lehetővé teszi, hogy különböző LED-blokkokkal kombinálva használd, ami megnöveli az alkalmazási területek számát. A termék a közelmúltban esztétikai frissítésen esett át, de ez a változás nem befolyásolja a funkcionalitását és biztonságát - sőt, most már teljesen kompatibilis a Schneider Electric univerzális LED blokkjaival.
A ZB5AA48 műszaki paraméterei lenyűgözőek: a termék rugós visszatérésű (spring return) működésű, ami azt jelenti, hogy megnyomás után automatikusan visszatér alapállapotba. A piros, sima felületű (flush) kezelőfelület lehetővé teszi legenda (felirat, címke) behelyezését, így testreszabhatod a nyomógomb funkcióját a konkrét alkalmazásnak megfelelően. A konstrukciónak köszönhetően a címkék védve vannak a szennyeződésektől és a kopástól. A termék mechanikai élettartama rendkívül hosszú: akár 10 millió kapcsolási ciklust is kibír, ami kiemelkedő érték az iparágban. A ZB5AA48 ellenáll a nagynyomású mosásnak is (7000000 Pa, 55 °C hőmérsékleten, 0,1 m távolságból), így nedves vagy mosott környezetben is megbízhatóan működik.
A ZB5AA48 nyomógomb fej védettségi szintje is figyelemre méltó: IP66, IP67, IP69 és IP69K fokozatoknak felel meg az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is rendelkezik, ami kiváló védettséget biztosít por, víz és nagynyomású mosás ellen. A termék ütésállósága IK03 (az IEC 62262 szabvány szerint), ami elegendő védelmet nyújt az átlagos ipari környezetben előforduló mechanikai behatások ellen. A nyomógomb széles hőmérsékleti tartományban (-40...70 °C) használható, és ellenáll a vibrációnak (5 gn, f=2...500 Hz) és az ütéseknek (30 gn / 18 ms vagy 50 gn / 11 ms). Többféle nemzetközi tanúsítvánnyal rendelkezik (DNV, CSA, BV, LROS, UL), ami igazolja, hogy megfelel a szigorú nemzetközi szabványoknak (IEC 60947-5-1, UL 508, CSA C22.2 No 14, és számos egyéb szabványnak). Méretei kompaktak: 29 mm széles, 29 mm magas és 30 mm mély, ami lehetővé teszi a helytakarékos beépítést. A ZB5AA48 különböző elektromos összeállításokban használható (kódok: C3, C4, C14, SF2, SR2, M1, M7, M2, M8, M6, P2, M5, M10, MF1, MR1, MF2), ami rendkívüli rugalmasságot biztosít a tervezés során.
Schneider Electric Harmony XB5 - ZB5AA48 - műanyag nyomógomb fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világítható nyomógomb fej
Rövid terméknév: ZB5
Kompatibilitás: Univerzális LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Eladási egység: 1
Működési jellemzők
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Piros, sima, jelöletlen
Működtető további információ: Címke behelyezési lehetőséggel
Méretek és mechanikai jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 30 mm
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Mechanikai élettartam: 10000000 ciklus
Állomás név: XALD 1...5 kivágás
XALK 2...5 kivágás
Sapka/működtető vagy lencse színe: Piros
Jelölés: Jelöletlen
Környezeti jellemzők
Védő kezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, UL 508, CSA C22.2 No 14, GB 14048.5, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
