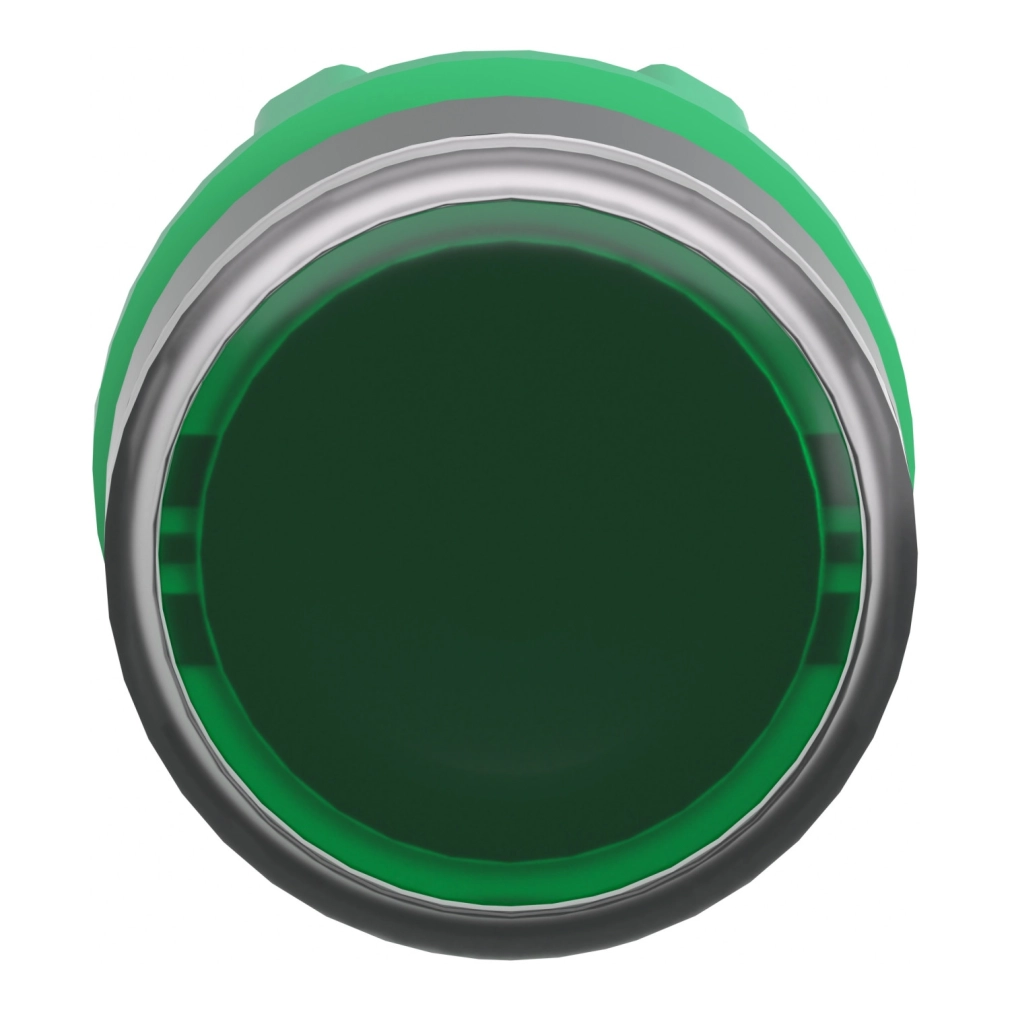

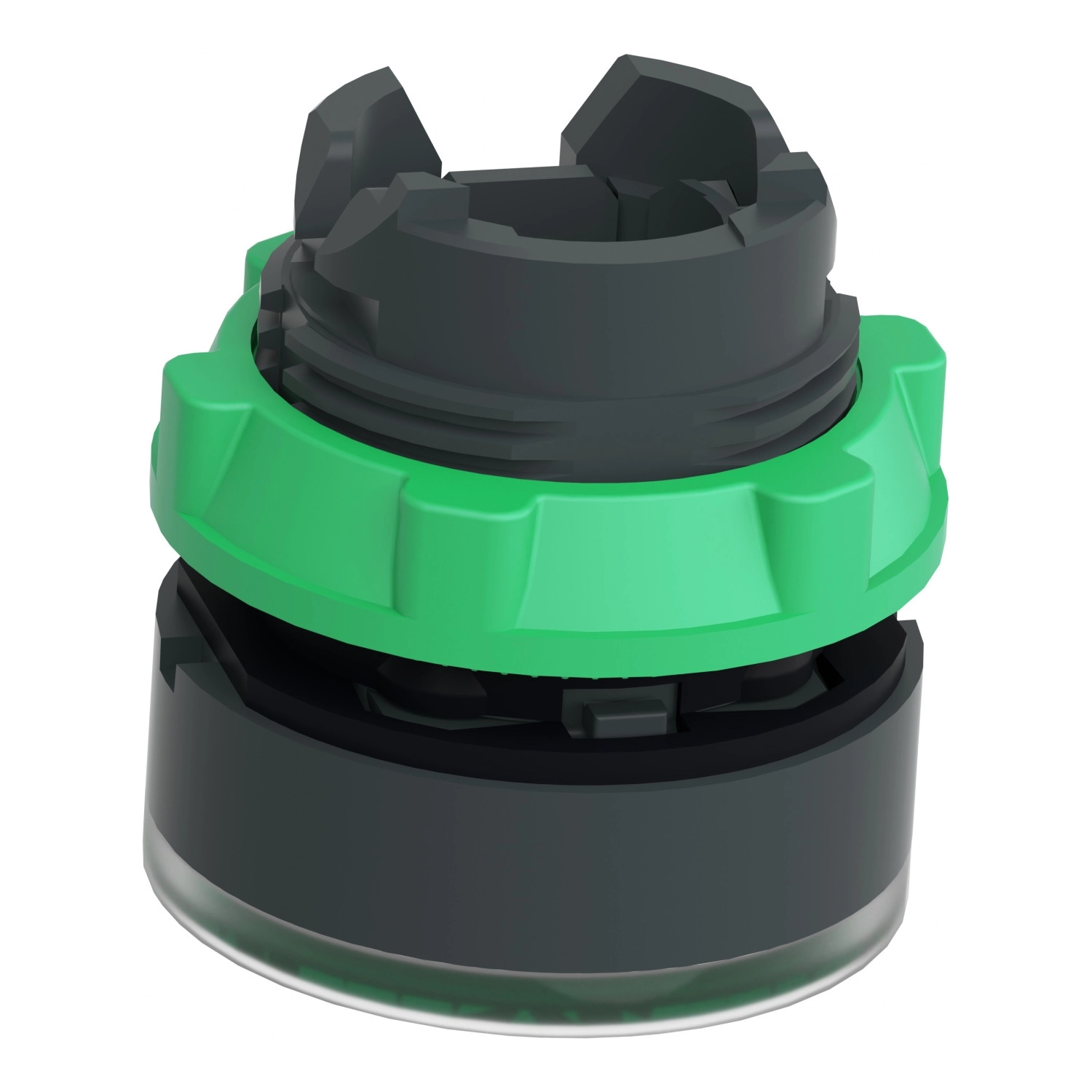

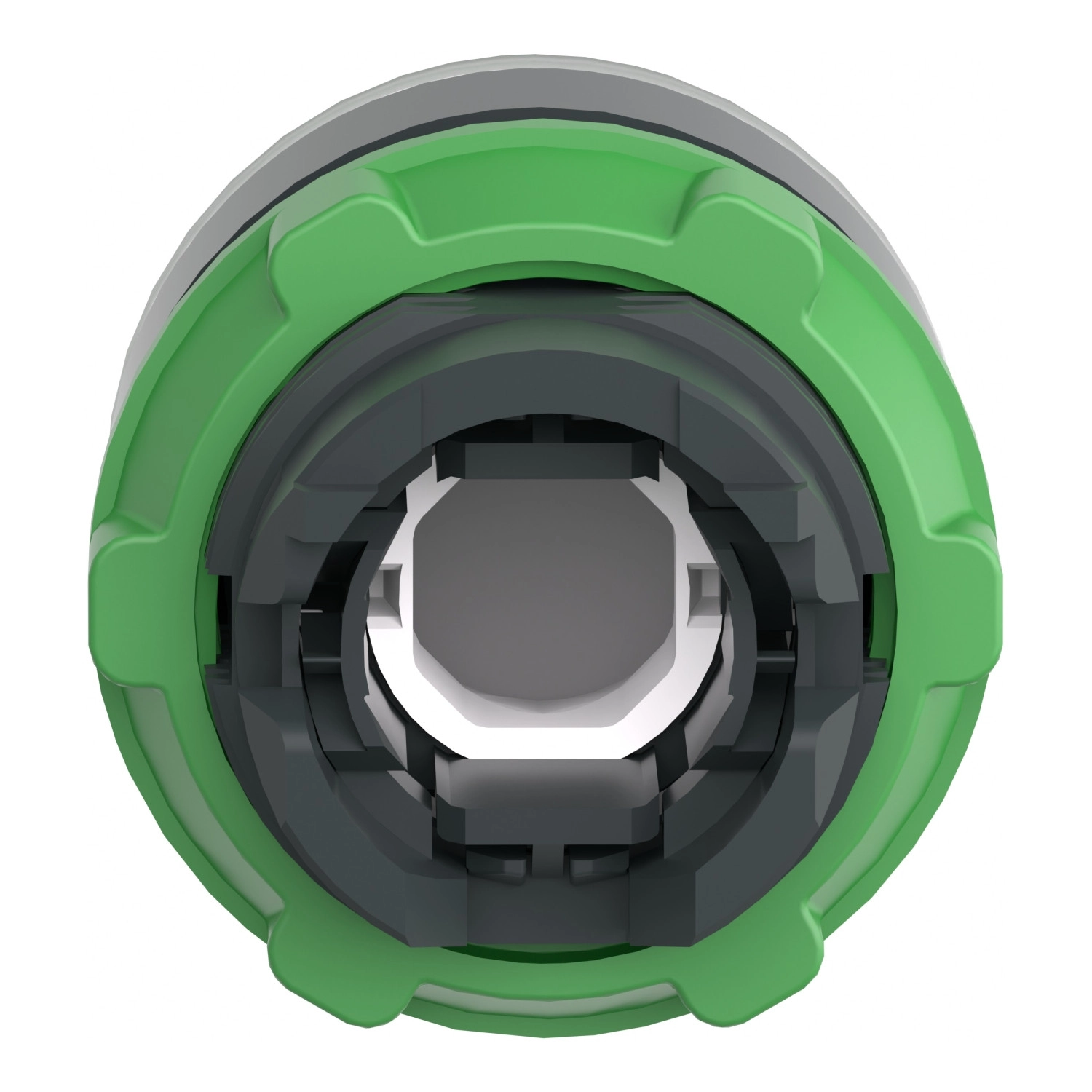

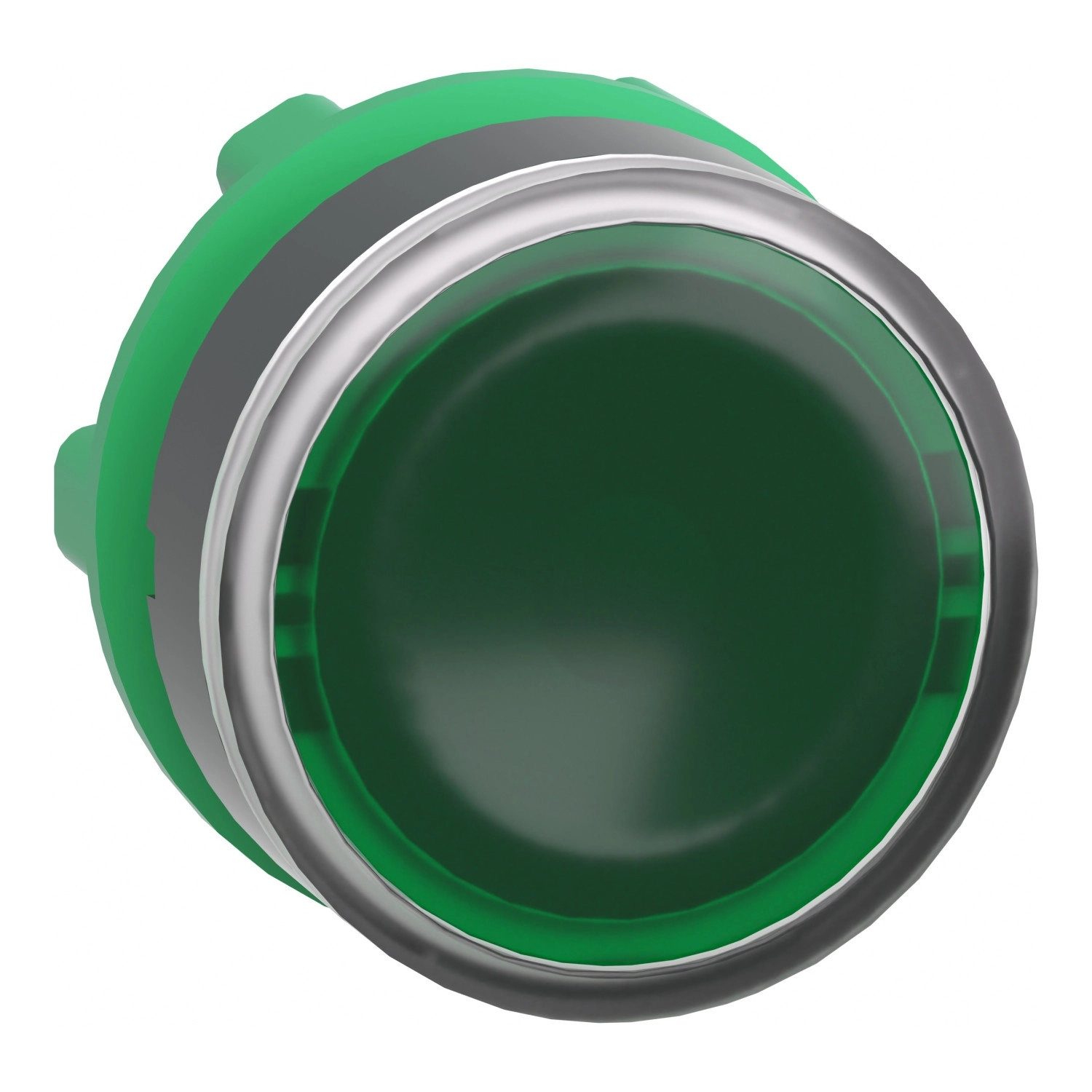

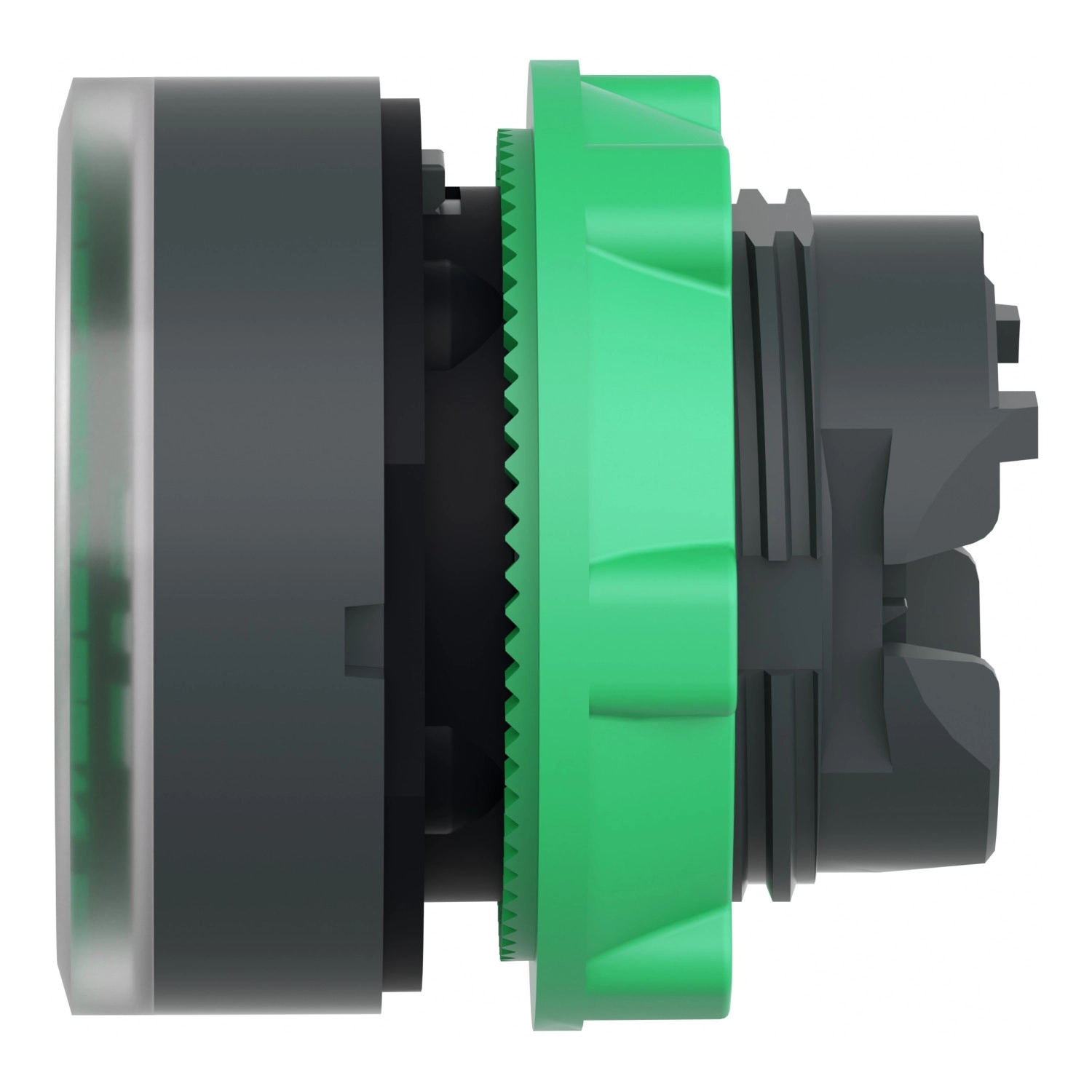

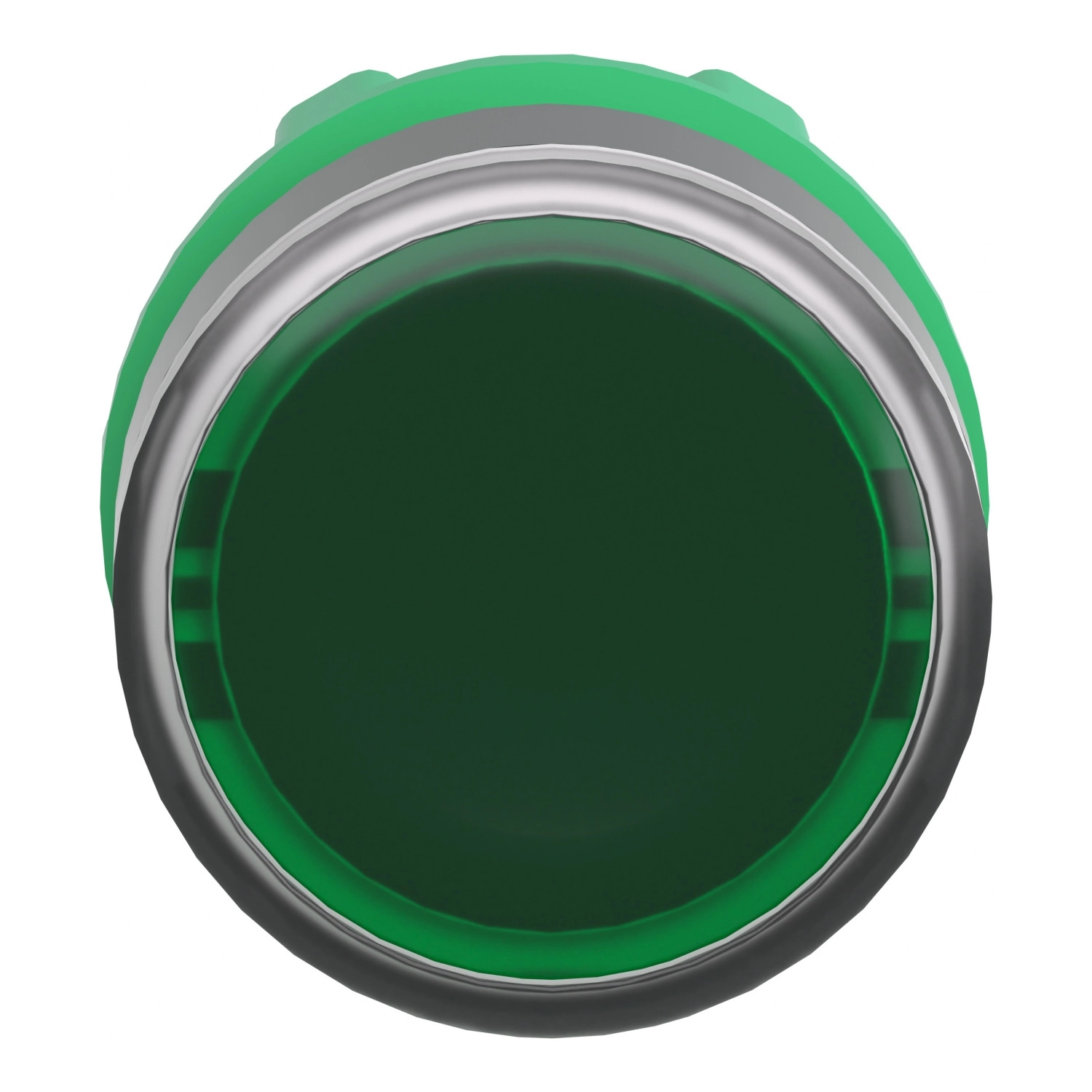

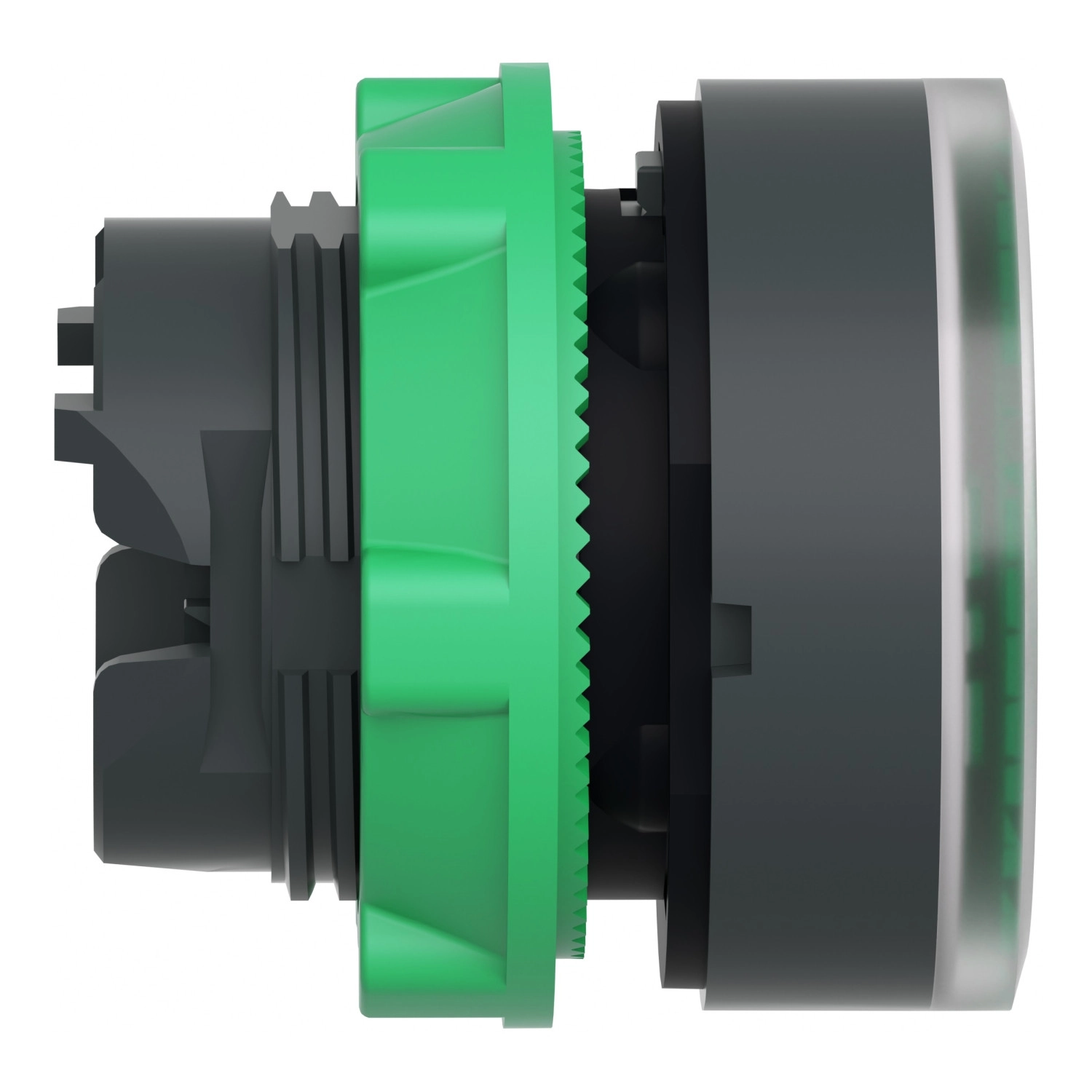

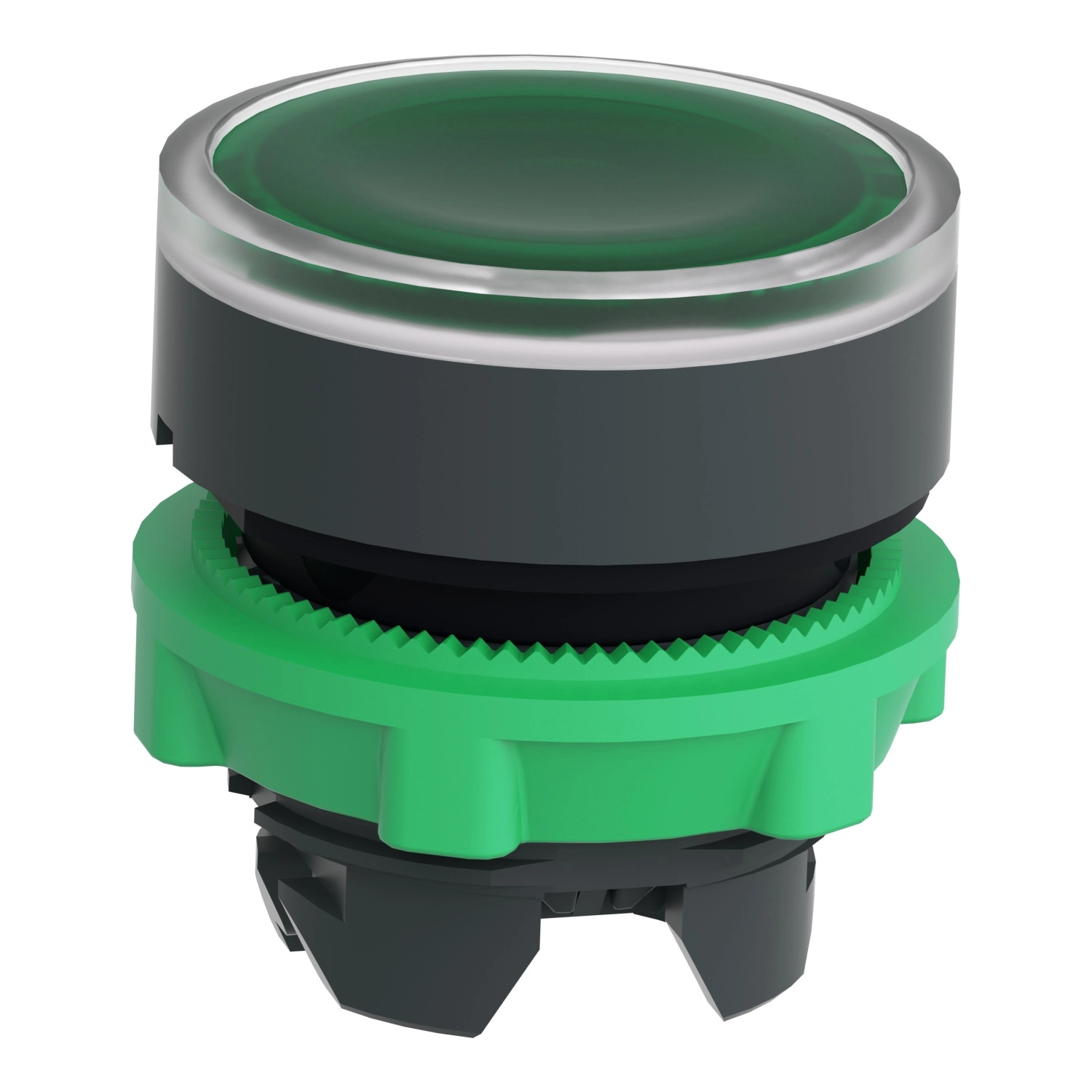

A Schneider Electric Harmony XB5 sorozatú ZB5AA38 zöld nyomógomb fej az ipari vezérlőegységek kiemelkedően megbízható és tartós eleme, amely univerzális LED-es megvilágítással rendelkezik. Ez a termékvariáns a modern ipari környezetek számára tervezett rugalmas és funkcionális megoldás, amely különösen jól alkalmazható vezérlőpanelekbe, gépekbe és berendezésekbe történő integrálásra.
A ZB5AA38 nyomógomb fej számos kiemelkedő tulajdonsággal rendelkezik. A 22 mm-es szabványos rögzítési átmérővel kompatibilis a legtöbb ipari kapcsolótáblával és vezérlőpanellel. A sötétszürke műanyag keret és a zöld színű, sima felületű nyomógomb nemcsak esztétikus megjelenést biztosít, hanem funkcionálisan is jól elkülönül a környezetétől. A nyomógomb rugós visszatérésű kialakításának köszönhetően minden használat után automatikusan visszaáll alaphelyzetbe. A termék különlegessége, hogy felületén egyéni jelölés, címke helyezhető el, így az adott funkció könnyen azonosíthatóvá tehető a kezelők számára.
A Harmony XB5 termékcsalád részeként a ZB5AA38 modell kompatibilis az univerzális LED-es világítóblokkokkal, így a nyomógomb akár különböző feszültségszintekkel is működtethető. A termék mechanikai tartóssága kiemelkedő, a gyártó által garantált 10 millió kapcsolási ciklus hosszú élettartamot biztosít még intenzív használat mellett is. A nyomógomb ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 méter távolságból, ami különösen előnyös olyan iparágakban, ahol a berendezések rendszeres tisztítása szükséges.
Védelmi besorolását tekintve a ZB5AA38 modell megfelel az IP66, IP67, IP69 és IP69K szabványoknak, valamint a NEMA 13 és NEMA 4X előírásoknak, ami kiváló védelmet biztosít por, nedvesség és nagynyomású vízsugár ellen. Az IK03 fokozatú ütésállóság pedig garantálja a termék mechanikai védelmét. A nyomógomb szélsőséges környezeti feltételek között is megbízhatóan működik, -40...70 °C közötti hőmérséklet-tartományban használható és tárolható. A termék számos nemzetközi tanúsítvánnyal rendelkezik, mint a DNV, CSA, BV, LROS és UL, amely igazolja a Schneider Electric Harmony XB5 sorozat ZB5AA38 típusszámú nyomógomb fejének kiváló minőségét és megfelelőségét a szigorú ipari szabványoknak.
Schneider Electric Harmony XB5 - ZB5AA38 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej megvilágítható nyomógombhoz
Rövid terméknév: ZB5
Kompatibilitás: Univerzális LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Működési adatok
Fejkialakítás: Standard
Jelzőegység fejének alakja: Kerek
Működtető típus: Rugós visszatérésű
Működtető profil: Zöld, sima, jelöletlen
Kiegészítő információ: Jelölés, címke beillesztésére alkalmas
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 30 mm
Ellenállóképesség
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Mechanikai élettartam: 10000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Kupak/működtető vagy lencse színe: Zöld
Jelölés: Jelöletlen
Környezeti feltételek
Védőkezelés: TC
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály (IEC 60536)
IP védettségi fokozat: IP66 (IEC 60529), IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 (IEC 62262)
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, JIS C8201-5-1, GB 14048.5, UL 508, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: DNV, CSA, BV, LROS, UL
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6
Ütésállóság: 30 gn (18 ms időtartamú) félszinusz hullám gyorsulás IEC 60068-2-27, 50 gn (11 ms időtartamú) félszinusz hullám gyorsulás IEC 60068-2-27
