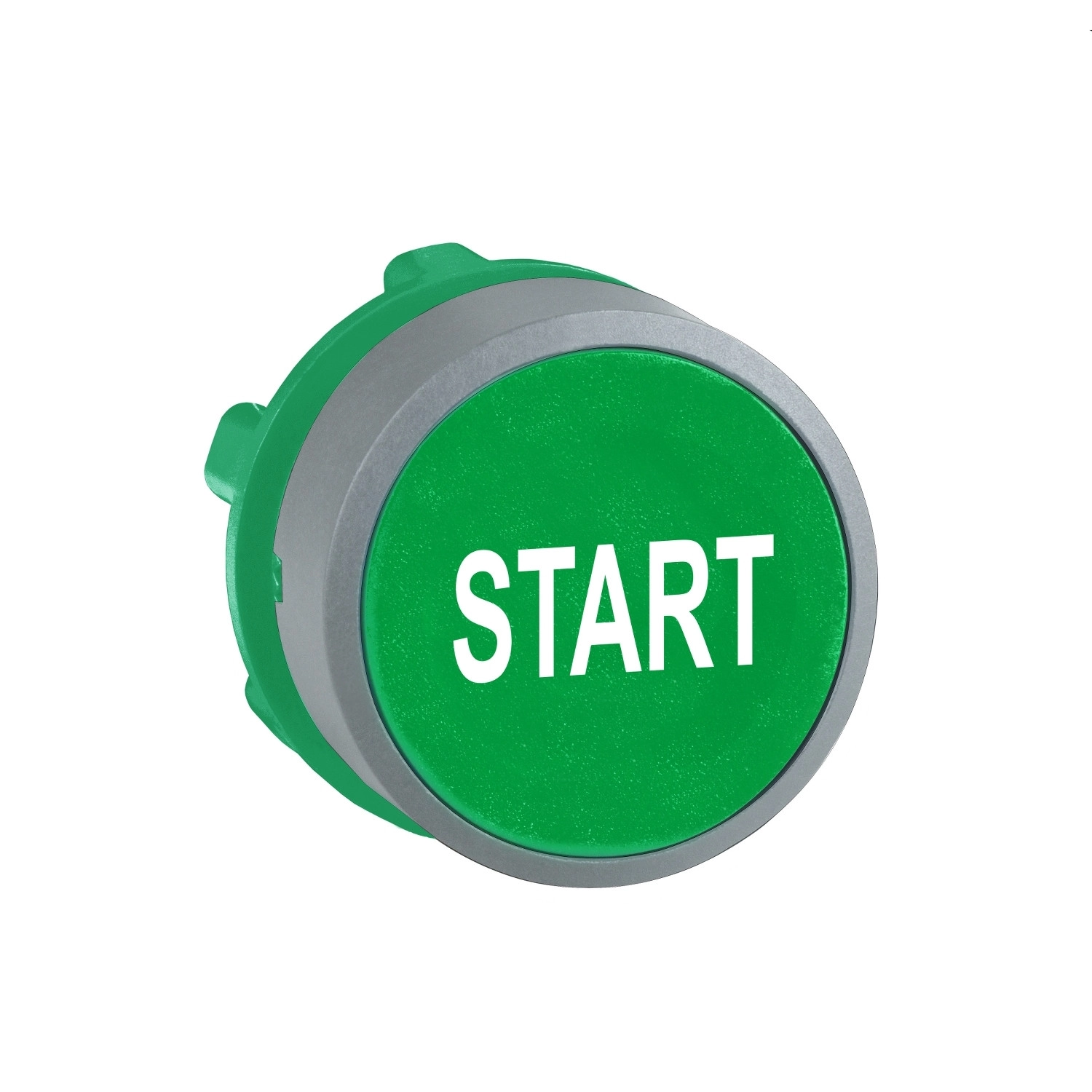

A Schneider Electric Harmony XB5 termékcsaládjának ZB5AA333C0 cikkszámú nyomógomb feje a modern ipari vezérlőpanelek megbízható és könnyen felismerhető eleme. Ez a prémium minőségű, műanyag kivitelű, zöld színű nyomógomb fej a "START" funkcióra utal, ami fehér felirattal egyértelműen jelzi a gép vagy berendezés indítási pontját. A szürke színű perem elegáns megjelenést biztosít és harmonizál a legtöbb ipari környezettel.
A 22 mm-es szabványos rögzítési átmérőjű nyomógomb kompatibilis a legtöbb kapcsolótáblával és vezérlőpanellel, így univerzális megoldást kínál mind új telepítéseknél, mind meglévő rendszerek felújításánál. A rugóvisszatérítéses mechanizmusnak köszönhetően a gomb automatikusan visszaáll alapállapotba a megnyomás után, így ideális pillanatnyi funkciók vezérléséhez, például motorok indításához vagy folyamatok aktiválásához. A nyomógomb fej süllyesztett kivitele nemcsak modern megjelenést biztosít, hanem védelmet nyújt a véletlen működtetés ellen is, miközben az operátor számára továbbra is kényelmes hozzáférést biztosít.
A Harmony XB5 ZB5AA333C0 kiemelkedő műszaki jellemzőkkel rendelkezik, ami a hosszú élettartam és megbízható működés garanciája. A nyomógomb mechanikai tartóssága legalább 10 millió kapcsolási ciklus, ami rendkívül magas érték még ipari környezetben is. A termék IP66 és IP67 védettséggel rendelkezik, így ellenáll a por és víz behatolásának, miközben a NEMA 13 és NEMA 4X besorolás további bizonyíték a termék masszív kivitelére. Akár 7000000 Pa nyomású magasnyomású mosóval is tisztítható (55°C-os vízhőmérséklet mellett, 0,1 m távolságból), ami különösen hasznos olyan környezetben, ahol a rendszeres tisztítás alapvető követelmény.
A ZB5AA333C0 nyomógomb fej tervezése során a Schneider Electric nagy hangsúlyt fektetett a különböző környezeti feltételek melletti megbízható működésre. A termék rendkívül széles, -40°C és +70°C közötti hőmérséklettartományban működőképes, így extrém hideg vagy meleg környezetben is alkalmazható. Ellenáll a vibrációnak (5 gn, 2-500 Hz frekvenciatartományban) és a mechanikai ütéseknek (30 gn 18 ms-ig vagy 50 gn 11 ms-ig félszinusz hullám esetén), ami különösen fontos olyan ipari környezetben, ahol a berendezések rezgésnek vagy rázkódásnak vannak kitéve. A különböző termékminősítések (DNV, CSA, BV, LROS, UL) és a szigorú szabványoknak való megfelelés (IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1) tovább erősíti a termék alkalmazhatóságát különböző iparágakban és országokban. A Schneider Electric Harmony XB5 ZB5AA333C0 nyomógomb fej tökéletes választás olyan szakemberek számára, akik megbízható, hosszú élettartamú és felhasználóbarát megoldást keresnek ipari vezérlőpaneljeikhez.
Schneider Electric Harmony XB5 - ZB5AA333C0 műszaki adatok
Általános információk
Range of product: Harmony XB5
Product or component type: Head for non-illuminated push-button
Device short name: ZB5
Bezel material: Plastic colour plated grey
Mounting diameter: 22 mm
Head type: Standard
Shape of signaling unit head: Round
Type of operator: spring return
Operator profile: Green flush, START (white)
Mechanikai paraméterek
CAD overall width: 29 mm
CAD overall height: 29 mm
CAD overall depth: 28 mm
Mechanical durability: 10000000 cycles
Elektromos specifikáció
Electrical composition code C1: for <9 contacts using single blocks in front mounting
Electrical composition code C2: for <9 contacts using single and double blocks in front mounting
Electrical composition code C11: for <3 contacts using single blocks in front mounting
Electrical composition code C15: for <1 contacts using single blocks in front mounting
Electrical composition code SF1: for <3 contacts using single blocks in front mounting
Electrical composition code SR1: for <3 contacts using single blocks in rear mounting
Környezeti feltételek
Protective treatment: TH
Ambient air temperature for storage: -40…70 °C
Ambient air temperature for operation: -40…70 °C
Overvoltage category: Class II conforming to IEC 60536
IP degree of protection: IP66 conforming to IEC 60529, IP67
NEMA degree of protection: NEMA 13, NEMA 4X
Resistance to high pressure washer: 7000000 Pa at 55 °C, distance: 0.1 m
IK degree of protection: IK03 conforming to IEC 50102
Szabványok és tanúsítványok
Standards: IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Product certifications: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállási jellemzők
Shock resistance: 30 gn (duration = 18 ms) for half sine wave acceleration conforming to IEC 60068-2-27
Shock resistance: 50 gn (duration = 11 ms) for half sine wave acceleration conforming to IEC 60068-2-27
Vibration resistance: 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
