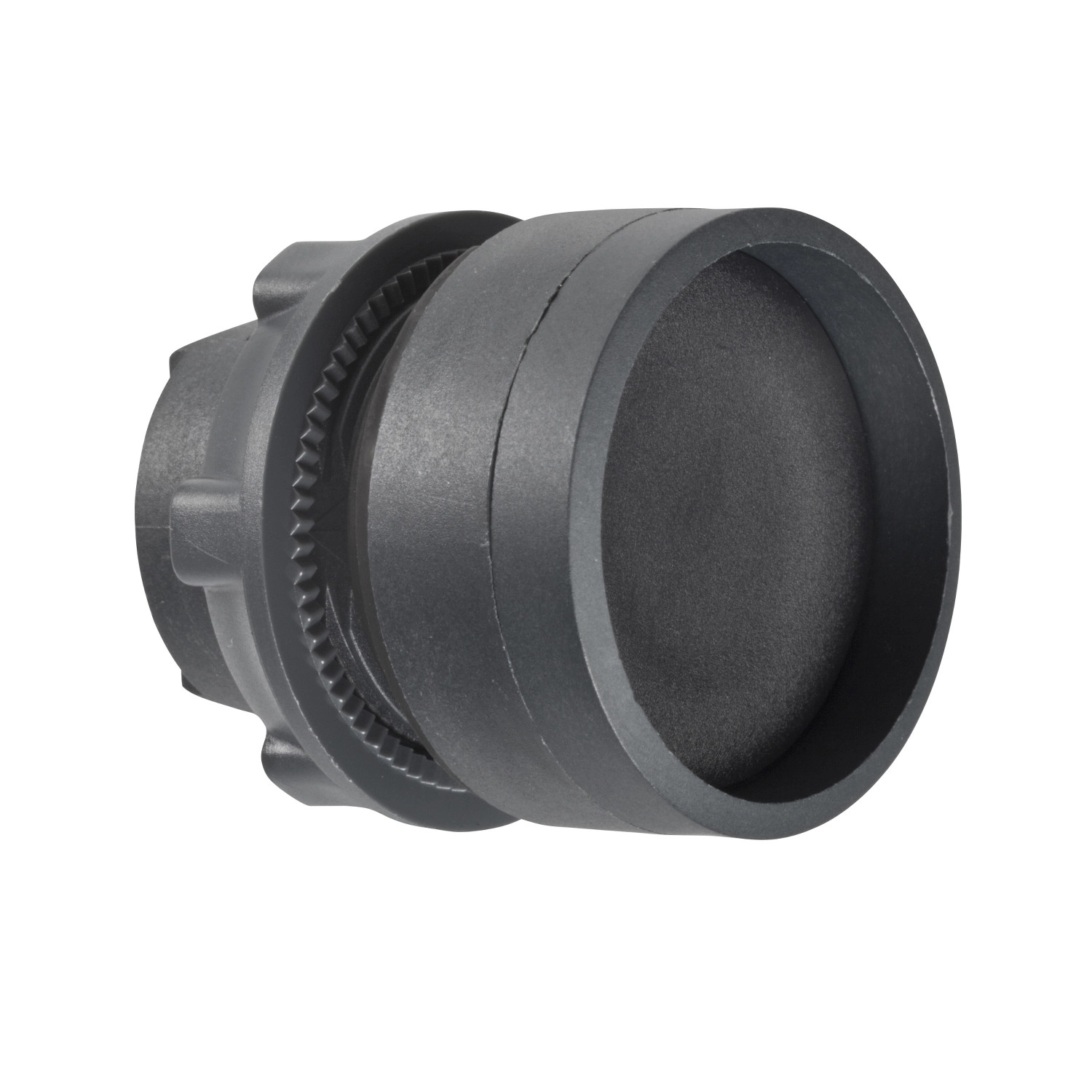

A Schneider Electric Harmony XB5 termékcsalád ZB5AA26TQ jelölésű fekete, mélyített nyomógombfeje ipari vezérlőrendszerekhez tervezett prémium minőségű komponens, amely megbízható működést és hosszú élettartamot biztosít. Ez a termék kifejezetten a Harmony XB5 sorozatú ipari vezérlőpanelekhez készült, és ideális olyan környezetekben, ahol a véletlenszerű működtetés elkerülése fontos szempont.
A ZB5AA26TQ nyomógombfej standard kivitelű, kör alakú, 22 mm-es szerelőátmérővel rendelkezik, ami megfelel az ipari szabványoknak, így könnyen illeszthető a legtöbb vezérlőpanelbe. A fekete, mélyített, jelölés nélküli kialakítás praktikus választás olyan alkalmazásokhoz, ahol az egyértelmű, letisztult megjelenés fontos. A nyomógomb működési módja rugós visszatérésű, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszatér alaphelyzetbe. A termék további jellemzője a magas védőperem (high guard), ami fokozott védelmet biztosít a véletlenszerű működtetés ellen.
A ZB5AA26TQ kiemelkedő műszaki paraméterekkel rendelkezik. A sötétszürke műanyag keretbe foglalt gomb rendkívüli tartósságot mutat, amit a 10 millió ciklust meghaladó mechanikai élettartam is bizonyít. A termék különböző elektromos összeállításokkal használható, többek között C1, C2, C11, C15, SF1 és SR1 kódokkal jelzett konfigurációkban, ami nagy rugalmasságot biztosít a felhasználás során. Az elektromos csatlakoztatás többféleképpen történhet: csavaros kapcsokkal, dugaszolható csatlakozókkal, Faston csatlakozókkal vagy akár nyomtatott áramköri kártyára szerelve is. A műanyag ház ellenáll a korróziónak és a vegyi anyagoknak, valamint TH védelemmel rendelkezik.
A ZB5AA26TQ nyomógombfej kiemelkedő védelmi szintekkel rendelkezik: IP66, IP67, IP69, IP69K, valamint NEMA 13 és NEMA 4X. Ez azt jelenti, hogy tökéletesen alkalmas olyan környezetekben való használatra, ahol por, nedvesség, magasnyomású vízsugár (7000000 Pa 55 °C-on, 0,1 m távolságból) vagy akár mechanikai behatás veszélye áll fenn. Az IK03 fokozatú ütésállóság tovább növeli a termék alkalmazhatóságát szélsőséges ipari körülmények között is. A működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között használható, ami lehetővé teszi a legkülönbözőbb környezetekben történő alkalmazást, beleértve a hűtőházakat vagy a magas hőmérsékletű ipari környezeteket is. A termék ellenáll a vibrációnak (5 gn, f= 2...500 Hz) és a sokkhatásoknak is (30 gn 18 ms-ig vagy 50 gn 11 ms-ig).
A Schneider Electric ZB5AA26TQ nyomógombfej többféle nemzetközi szabványnak megfelel, beleértve az UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásait. Rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal, így világszerte használható ipari környezetekben. A ZB5AA26TQ kiválóan alkalmazható különféle vezérlőpanelekben, például XALD 1...5 kivágású vagy XALK 2...5 kivágású állomásokon. A termék különleges értéke, hogy 10-es egységekben értékesítik, ami ideális nagyobb projektek vagy ipari szerelőüzemek számára, ahol rendszeresen szükség van ilyen típusú alkatrészekre.
Schneider Electric Harmony XB5 - ZB5AA26TQ - műanyag nyomógomb fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Értékesítési mennyiség: 10 db
Jelzőegység alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fekete mélyített, jelölés nélküli
Működtető kiegészítő információ: Magas védőperem
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 31 mm
Mechanikai élettartam: 10000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C1 - <9 érintkező egyszeres blokk használatával elöl szerelve
C2 - <9 érintkező egyszeres és dupla blokk használatával elöl szerelve
C11 - <3 érintkező egyszeres blokk használatával elöl szerelve
C15 - <1 érintkező egyszeres blokk használatával elöl szerelve
SF1 - <3 érintkező egyszeres blokk használatával elöl szerelve
SR1 - <3 érintkező egyszeres blokk használatával hátul szerelve
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemeltetési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listázott
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
