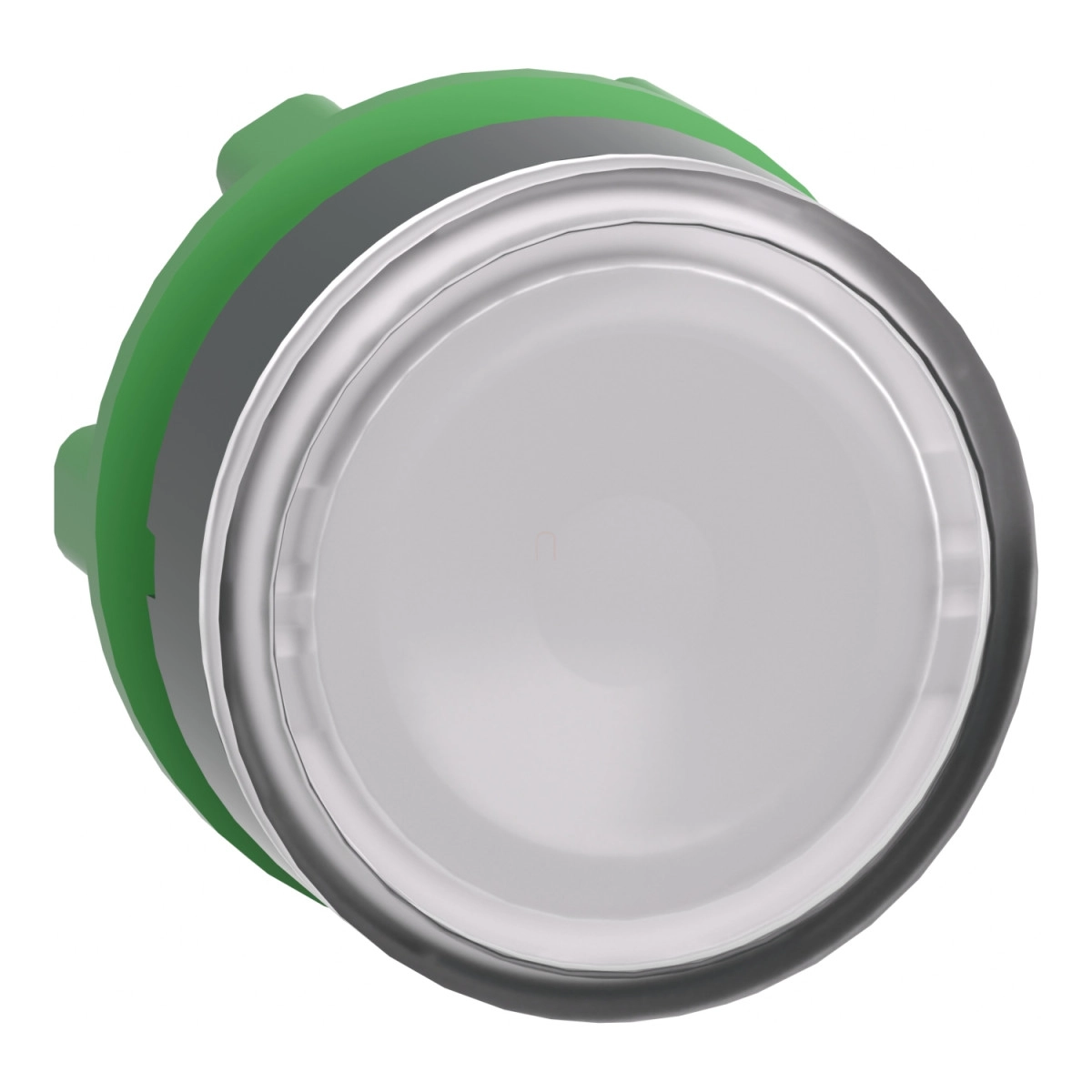

A Schneider Electric Harmony XB5 sorozat ZB5AA18 terméke egy prémium minőségű, világítható nyomógomb fej, amely kifejezetten ipari alkalmazásokhoz és vezérlőpanelekhez lett tervezve. Ez a komponens a megbízhatóság és tartósság mintapéldája, miközben elegáns, modern megjelenést biztosít bármilyen kezelőfelületen.
A ZB5AA18 nyomógomb fej kerek kialakítással rendelkezik, fehér, sík felülettel, amely lehetővé teszi egyéni jelölések, címkék beillesztését. A termék sötétszürke műanyag kerettel készül, amely kiemeli a fehér nyomógomb felületet, így biztosítva a könnyű azonosíthatóságot ipari környezetben is. A standard 22 mm-es szerelési átmérővel kompatibilis a legtöbb ipari alkalmazással és vezérlőpulttal, ami rendkívül sokoldalú választássá teszi. A nyomógomb rugós visszatérítő funkcióval van ellátva, ami biztosítja a megbízható működést még intenzív használat esetén is.
A ZB5AA18 tervezésénél a tartósság kiemelt szempont volt. A termék kiemelkedő mechanikai élettartammal büszkélkedhet, akár 10 millió kapcsolási ciklusra is képes. Ez a rendkívüli tartósság biztosítja, hogy a nyomógomb még a legigényesebb ipari környezetben is hosszú évekig megbízhatóan működjön. A nyomógomb univerzális LED blokkokkal való kompatibilitása lehetővé teszi a világítási funkciók rugalmas kialakítását, ami különösen hasznos lehet olyan alkalmazásoknál, ahol a vizuális visszajelzés kritikus fontosságú. Fontos megjegyezni, hogy a termék külseje megváltozott ugyan, de ez nem befolyásolja a működését és biztonságát.
A ZB5AA18 kiemelkedő védettségi mutatókkal rendelkezik. Az IP66, IP67, IP69 és IP69K védettségi fokozatok biztosítják, hogy a nyomógomb ellenálljon a pornak, víznek és akár nagynyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolások szintén alátámasztják a termék robusztus kialakítását. Az IK03 besorolás mechanikai ütésállóságot garantál. A működési hőmérséklettartomány -40 és +70 °C között van, ami szélsőséges környezeti feltételek mellett is biztosítja a megbízható működést. A termék vibráció- és ütésállósága (5 gn 2-500 Hz frekvenciatartományban, illetve 30/50 gn) tovább erősíti az extrém körülmények közötti alkalmazhatóságát.
Schneider Electric Harmony XB5 - ZB5AA18 műszaki adatok
Általános specifikációk
Termék sorozat: Harmony XB5
Terméktípus: Világítható nyomógomb fej
Rövid terméknév: ZB5
Kompatibilitás: Univerzális LED
Foglalat anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejforma: Kerek
Működtető típus: Rugós visszatérítésű
Működtető profil: Fehér sík, jelöletlen
További információ: Felirat/jelölés beillesztésére alkalmas
Műszaki paraméterek
CAD méretek: 29 mm szélesség, 29 mm magasság, 30 mm mélység
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Mechanikai élettartam: 10000000 kapcsolási ciklus
Állomás név: XALD 1...5 kivágás, XALK 2...5 kivágás
Működtető/lencse színe: Fehér
Jelölés: Jelöletlen
Elektromos összetétel kód: Több verzió támogatott (M1, M2, M6, M10, MF1, MR1 stb.)
Eszköz kivitel: Alapelem
Környezeti jellemzők
Védőkezelés: TC
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Tanúsítványok és szabványok
Szabványok: UL 508, IEC 60947-5-1, GB 14048.5, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Vibráció ellenállás: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
