A Schneider Electric Harmony XB5FW36G5 egy prémium kategóriás, 30 mm-es világító nyomógomb, amely kifejezetten ipari környezetbe tervezett, tartós és megbízható vezérlőeszköz. A termék a Harmony XB5 sorozat részét képezi, amely világszerte elismert megbízhatóságáról és hosszú élettartamáról.

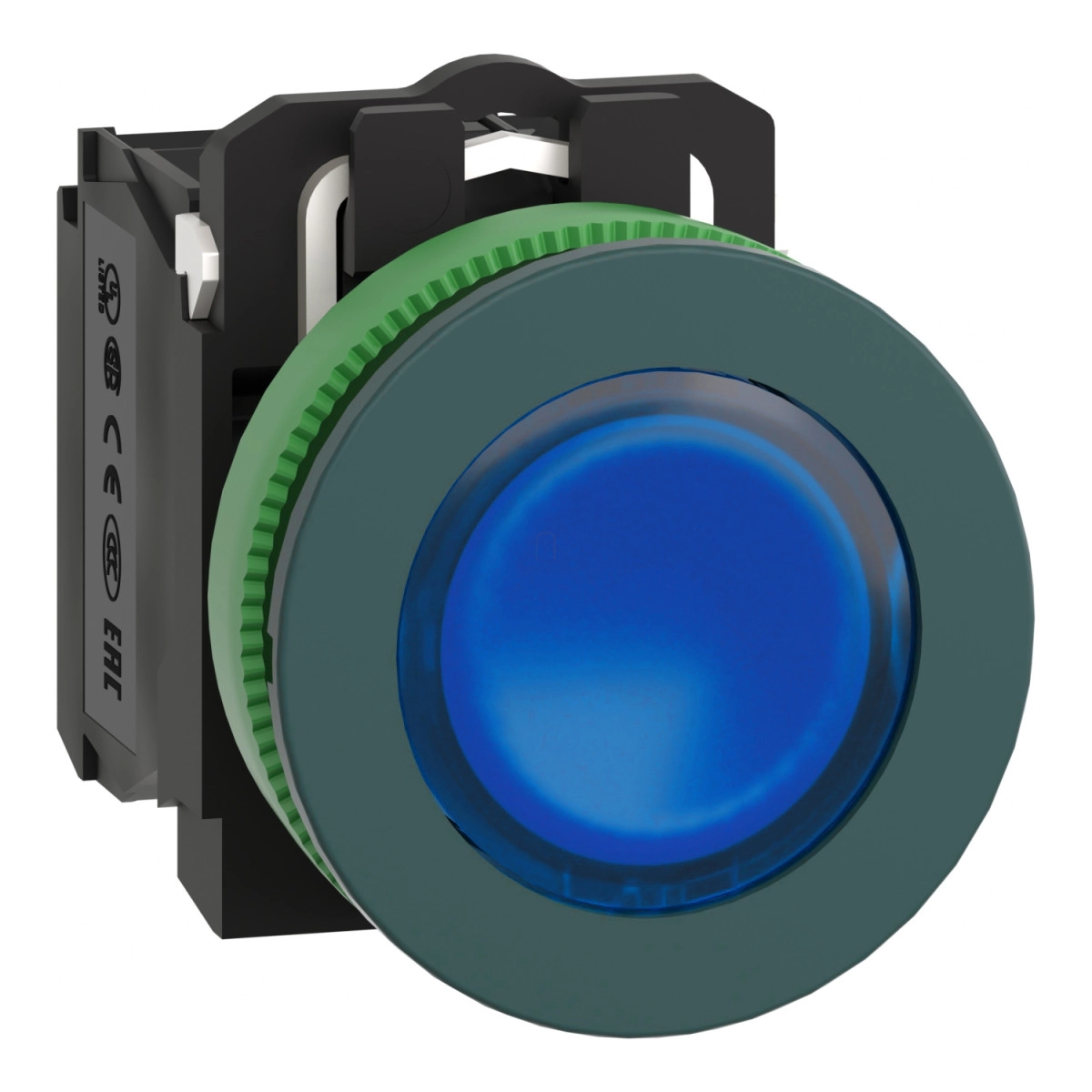

Ez a kék színű, univerzális LED-es világítással ellátott nyomógomb egy komplett egységként érkezik, amely tartalmazza a kapcsolófejet, a LED-világítást és az 1NO+1NC érintkezőblokkot. A sötétszürke műanyag előlapi gyűrű és a beépülő-süllyesztett kialakítás elegáns megjelenést biztosít, miközben a kék, jelöletlen, sima lencséjű nyomógomb tökéletesen látható és felismerhető a kezelő számára. A nyomógomb rugós visszatérítésű működtetéssel rendelkezik, ami azt jelenti, hogy a gomb elengedése után automatikusan visszatér alaphelyzetbe.
A termék 110-120 V AC 50/60 Hz tápfeszültséggel működik, és a beépített univerzális LED világítás hosszú, akár 100 000 órás élettartamot biztosít normál használati körülmények között. A kapcsoló 1NO + 1NC érintkezőket tartalmaz, lassú bontású kontaktus működéssel. Csatlakoztatásához csavaros kapcsok állnak rendelkezésre, amelyek akár 2 x 1,5 mm² kábeleket is befogadnak kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² kábeleket kábelvég nélkül. A terminálok az ISO n°1 szabvány szerint jelöltek: (21-22) NC és (13-14) NO.
A Harmony XB5FW36G5 nyomógomb kiemelkedően robusztus kialakítású. 7000000 Pa nyomású nagynyomású mosással szemben is ellenáll 55 °C-on, 0,1 m távolságból. IP védettsége is figyelemre méltó: IP66, IP67, IP69 és IP69K fokozatoknak egyaránt megfelel, ami teljes védelmet biztosít por, vízsugár és nagy nyomású, magas hőmérsékletű tisztítás ellen. NEMA besorolása NEMA 13 és NEMA 4X, az IK ütésállósága pedig IK03. Mechanikai tartóssága kivételes, 10 000 000 működési ciklusra tervezték. Telepítésekor 0,8-1,2 Nm nyomatékkal kell a rögzítőcsavarokat meghúzni. A nyomógomb szabványos érintkezőket használ, és pozitív nyitással rendelkezik, amely megfelel az IEC 60947-5-1 K függelékének. A termék csatlakoztatásához különböző csavartípusok használhatók: kereszthornyú (Philips 1-es és pozidriv 1-es), valamint lapos (Ø 4 mm és Ø 5,5 mm) csavarhúzóval is szerelhető.
Schneider Electric Harmony XB5 - XB5FW36G5 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb
Rövid terméknév: XB5F
Előlapi gyűrű anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Beépülő-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető kialakítása: Kék, süllyesztett, jelöletlen
Működtető kiegészítő információ: Sima lencsével
Elektromos paraméterek
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontású
Csatlakozások: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 110...120 V AC 50/60 Hz
Kupak/működtető vagy lencse színe: Kék
Működési jellemzők
Működési út: 1,5 mm (NC elektromos állapotváltozás), 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapotváltozás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N·m az IEC 60947-1 szerint
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőáramlású hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus kitartási feszültség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Kiegészítő tulajdonságok
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Terminálok leírása ISO n°1: (21-22)NC, (13-14)NO
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos élettartam: 1000000 ciklus, különböző körülmények között az IEC 60947-5-1 C függelékének megfelelően
Környezeti paraméterek
IP védettségi szint: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
IK ütésállóság: IK03 az IEC 50102 szerint
Környezeti hőmérséklet működés közben: -40...70 °C
Környezeti hőmérséklet tárolás során: -40...70 °C
